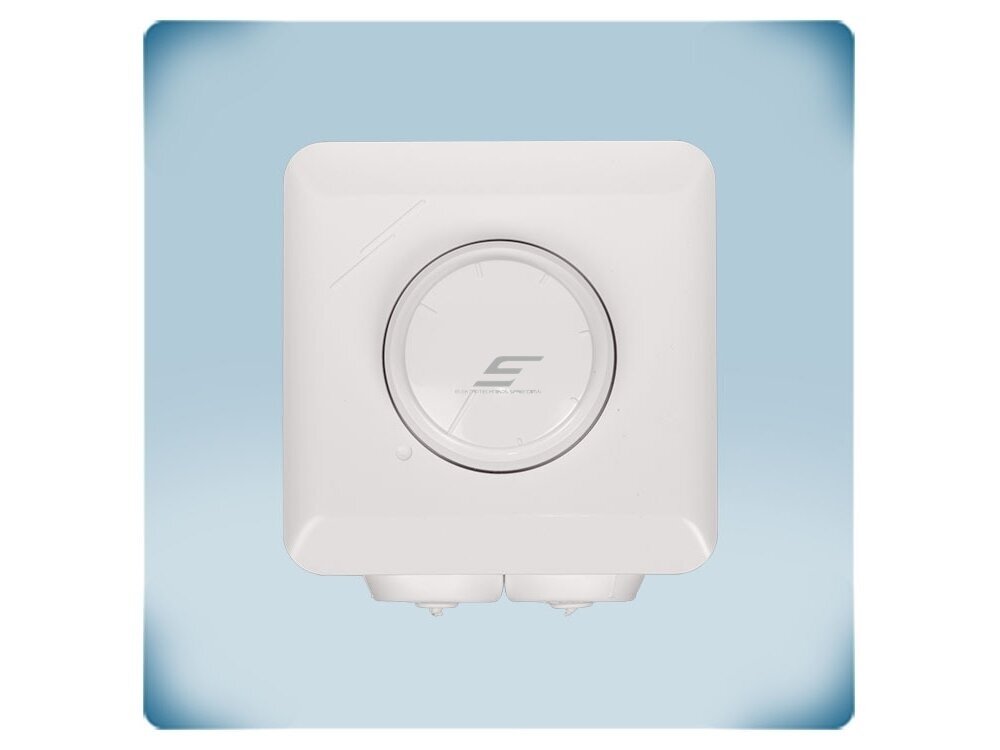

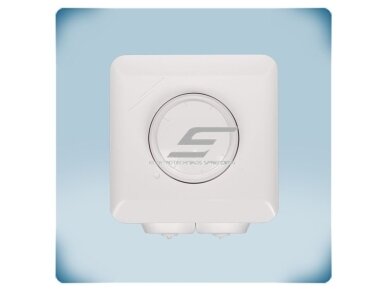

    Nauja prekė   -23.5€Potenciometras EC ventiliatoriui su sausu kontaktu | Sentera Controls | SDP-E0US-DC 1

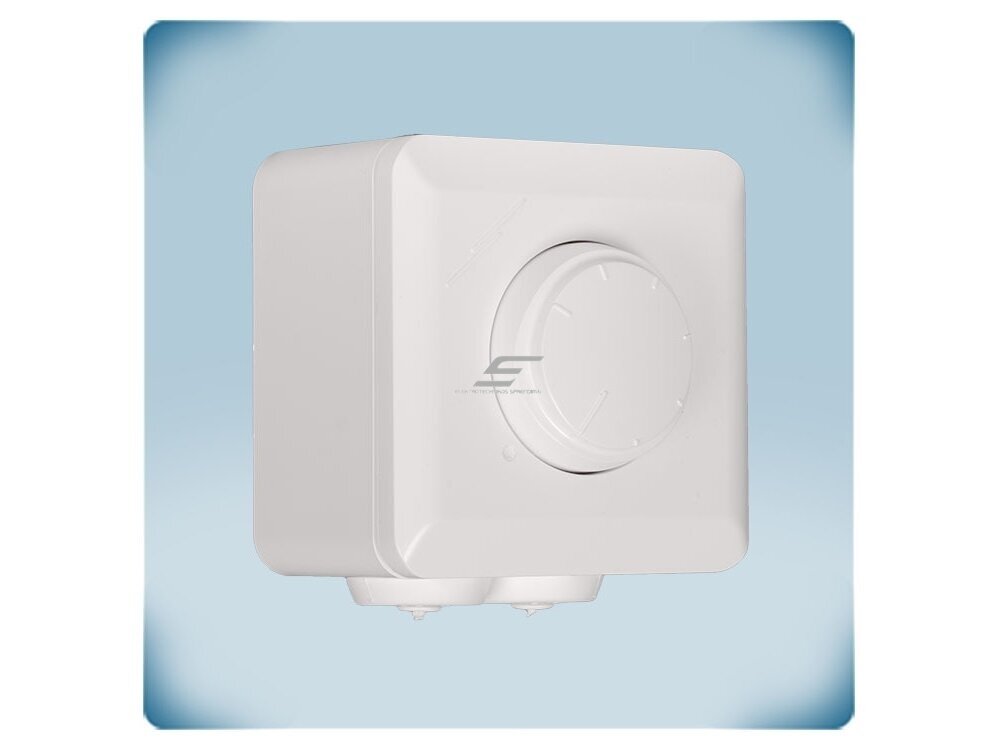

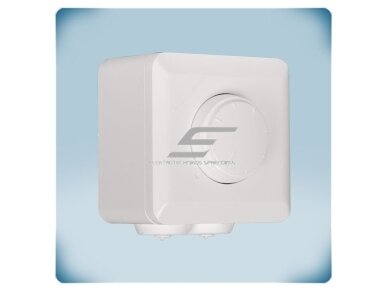

    Nauja prekė   -23.5€Potenciometras EC ventiliatoriui su sausu kontaktu | Sentera Controls | SDP-E0US-DC 2

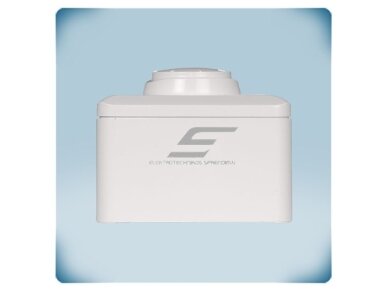

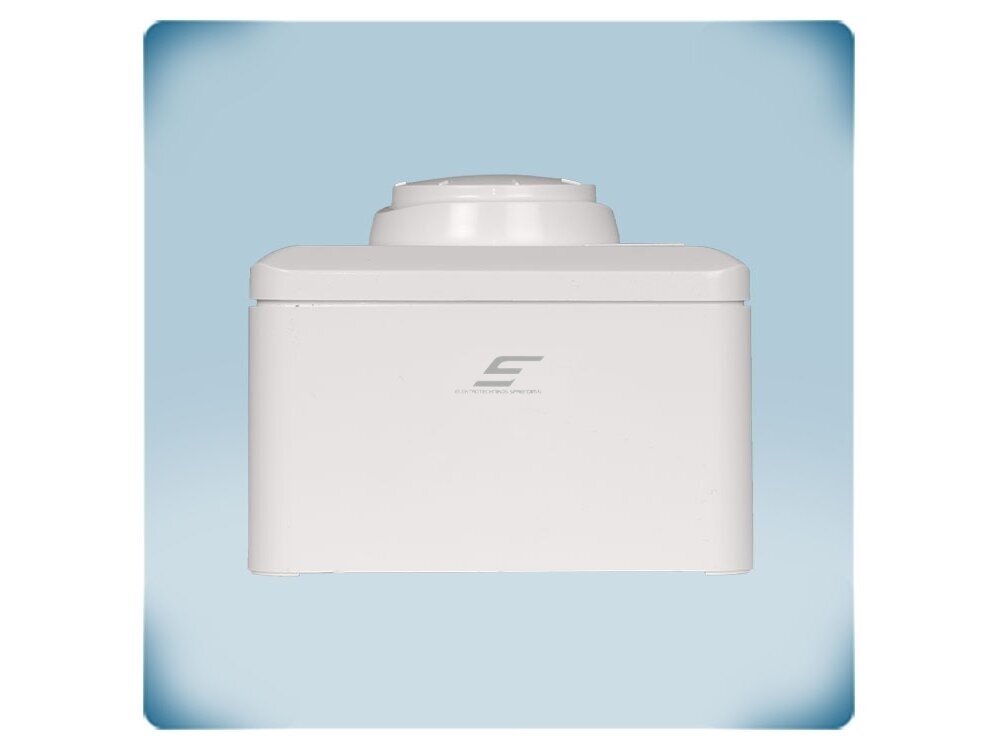

    Nauja prekė   -23.5€Potenciometras EC ventiliatoriui su sausu kontaktu | Sentera Controls | SDP-E0US-DC 3

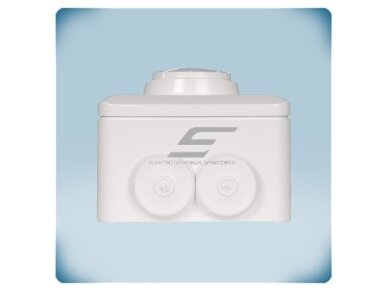

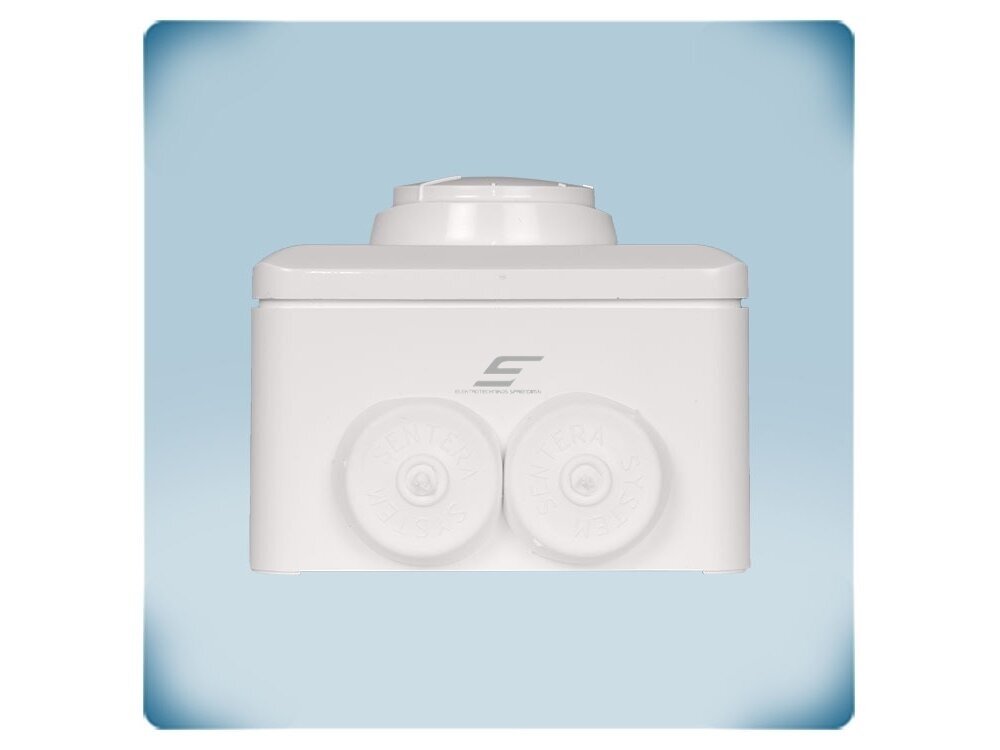

    Nauja prekė   -23.5€Potenciometras EC ventiliatoriui su sausu kontaktu | Sentera Controls | SDP-E0US-DC 4

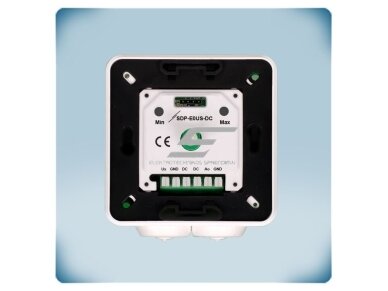

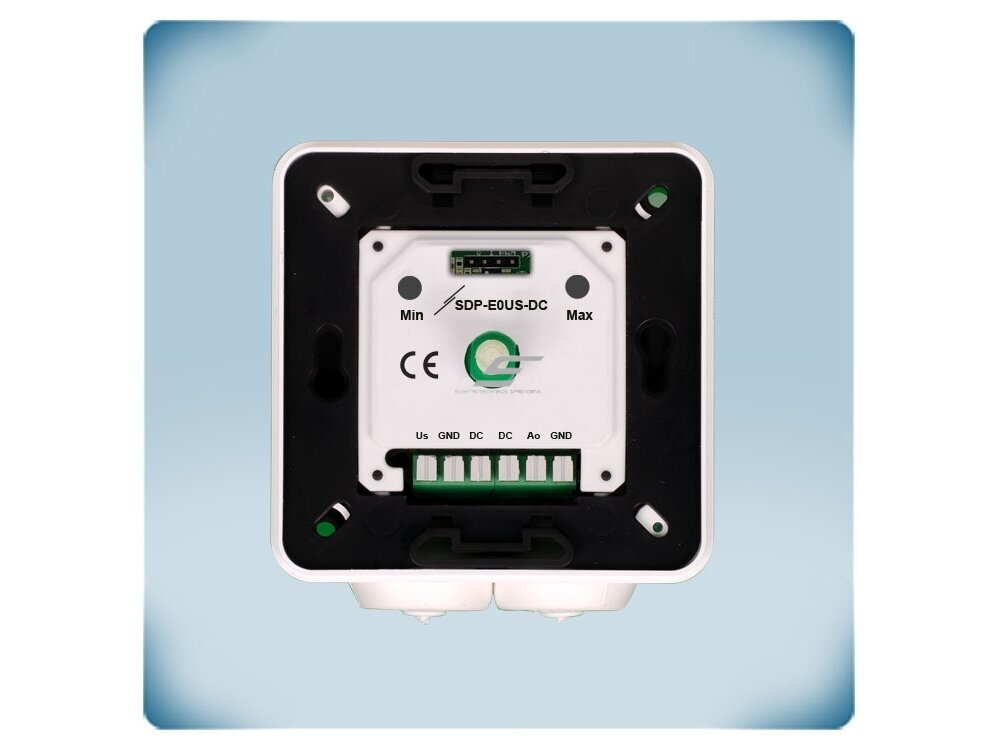

    Nauja prekė   -23.5€Potenciometras EC ventiliatoriui su sausu kontaktu | Sentera Controls | SDP-E0US-DC 5

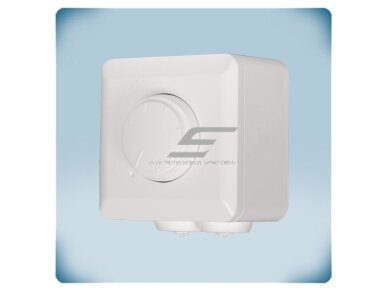

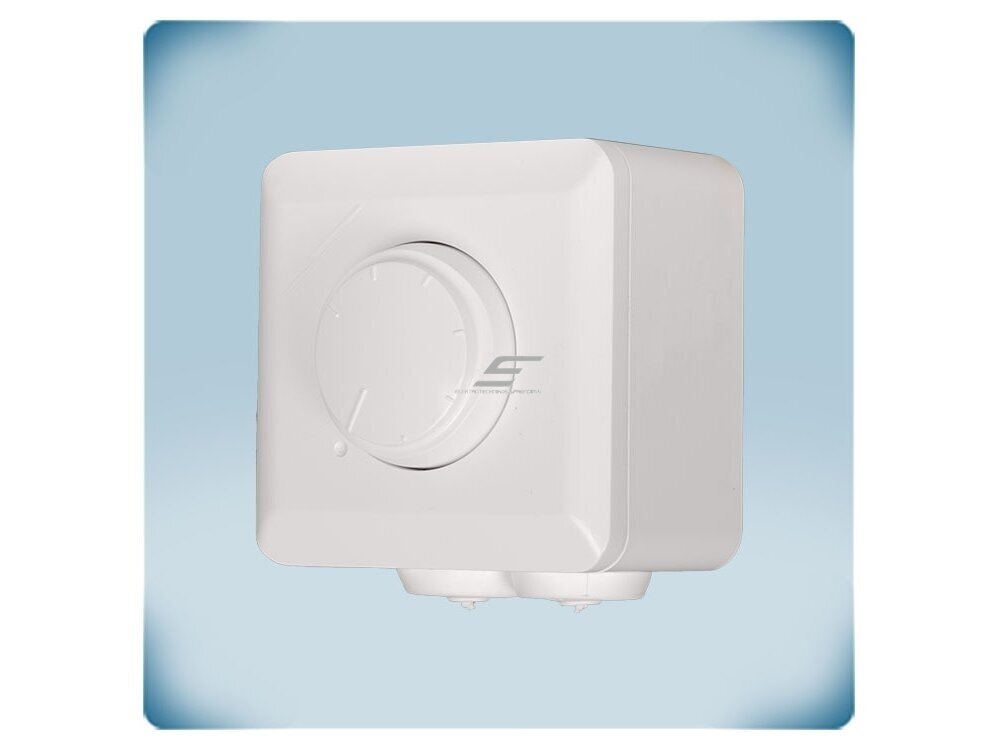

    Potenciometras EC ventiliatoriui su sausu kontaktu | Sentera Controls | SDP-E0US-DC

    Kodas: SDP-E0US-DC
    Pasiteirauti apie prekę
    Kaina 41.95 € su PVM
    ( 34.67 € be PVM )
    65.45 € Sutaupykite 23.50 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Potenciometras EC ventiliatoriui su sausu kontaktu | Sentera Controls | SDP-E0US-DC

    SDP-E0US-DC – Sentera Controls potenciometras su sausu kontaktu, skirtas EC ventiliatoriams ir kitai įrangai, kuriai reikia tolygaus valdymo signalo. Maitinamas 5–24 VDC, o išėjimas Ao trumpikliu perjungiamas į įtampos (0–100 % Us), srovės (0–20 mA) arba PWM (1 kHz) režimą; min. ir maks. ribos nustatomos dviem trimeriais.

    Pagrindinė mintis:
    Rankenėle operatorius nustato EC ventiliatoriaus greitį, o integruotas sausas kontaktas (iki 1 A) leidžia nuotoliniu būdu įjungti ar išjungti išorinį įrenginį – pvz., sklendės pavarą, šildytuvo leidimą ar kito ventiliatoriaus paleidimą.
    Maitinimas
    5–24 VDC
    Išėjimas Ao
    0–100 % Us / 0–20 mA / PWM 1 kHz
    Sausas kontaktas
    Maks. 1 A
    Apsauga
    IP44 potinkinis / IP54 virštinkinis

    Veikimo principas

    Potenciometras montuojamas patalpoje, kurioje operatorius nori keisti vėdinimo intensyvumą, o valdomas EC ventiliatorius ar reguliatorius gali būti techninėje patalpoje. Prijungiamas 5–24 VDC maitinimas (Us, GND) ir išėjimo signalas (Ao, GND) į EC variklio valdymo įėjimą, o sausas kontaktas (DC) – į išorinio įrenginio paleidimo grandinę.

    Tai ne galios reguliatorius: per potenciometrą teka tik signalo srovė (savoji srovės sąnauda – 19 mA). EC ventiliatoriaus elektronika pati keičia variklio apsukas pagal gautą 0-10 V, 0-20 mA arba PWM komandą, todėl variklio galia potenciometro pasirinkimui įtakos neturi.

    Išėjimo tipas parenkamas trumpikliu: įtampa 0–100 % Us (apkrova RL ≥ 50 kΩ), srovė 0–20 mA (RL ≤ 500 Ω) arba PWM 1 kHz su 3,3 VDC ar 12 VDC lygiu (RL ≥ 50 kΩ). MIN trimeris nustatomas 0–80 % Us, MAX – 20–100 % Us; tarp jų visada išlaikomas ne mažesnis kaip 20 % valdymo diapazonas. Jei MIN nustatomas aukščiau už MAX, valdymas apsiverčia (nuo maks. iki min.).

    Inžinieriaus pastaba: įtampos režime išėjimas proporcingas maitinimo įtampai. Maitinant 10 VDC gaunamas 0–10 V signalas; maitinant 24 VDC, MAX trimeriu būtina apriboti išėjimą (≈ 42 % Us ≈ 10 V), kad EC variklio 0-10 V įėjimas negautų per didelės įtampos.

    Kuo naudingas SDP-E0US-DC?
    Vienas potenciometras tinka 0-10 V, 0-20 mA ir PWM valdomiems EC ventiliatoriams bei pavaroms, o ribos nustatomos vietoje trimeriais – nereikia kompiuterio ar programavimo. Sausas kontaktas papildomai pakeičia atskirą jungiklį ar relę.

    Techninės specifikacijos

    Prekės tipas Potenciometras (valdymo signalo šaltinis) EC ventiliatoriui
    Gamintojas / kodas Sentera Controls / SDP-E0US-DC
    Serija SDP-E0US (AT – su OFF, BT – be OFF, DC – su sausu kontaktu)
    Maitinimo įtampa (Us) 5–24 VDC
    Srovės sąnaudos 19 mA
    Išėjimas Ao – įtampa 0–100 % Us, RL ≥ 50 kΩ
    Išėjimas Ao – srovė 0–20 mA, RL ≤ 500 Ω
    Išėjimas Ao – PWM 1 kHz, 3,3 VDC arba 12 VDC lygis, RL ≥ 50 kΩ
    Išėjimo tipo pasirinkimas Trumpiklis (įtampa / srovė / PWM)
    MIN trimeris 0–80 % Us
    MAX trimeris 20–100 % Us (tarp ribų visada ≥ 20 % diapazonas)
    Valdymo kryptis Min.→maks. (gamyklinis) arba maks.→min. (MIN > MAX)
    OFF padėtis Nėra
    Sausas kontaktas (DC) Maks. 1 A, nuotoliniam išorinio įrenginio įjungimui / išjungimui
    Gnybtai Spyruokliniai; vienvielis 1,0–1,5 mm², daugiavielis su antgaliu 0,5–1,0 mm², nuvalymas 7 mm
    Montavimas Potinkinis (IP44) arba virštinkinis (IP54), 4× ø3,5 mm tvirtinimo angos
    Apsaugos klasė IP44 / IP54 (EN 60529)
    Darbo aplinka 0–50 °C, < 95 % rH be kondensacijos
    Svoris 0,132 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Trys išėjimo tipai – 0–100 % Us, 0–20 mA arba PWM 1 kHz – vienas modelis įvairiems EC ventiliatoriams ir pavaroms.
    • MIN / MAX trimeriai – minimalus greitis užtikrina higieninį oro kiekį, maksimalus – riboja triukšmą ir srautą.
    • Atvirkštinis valdymas – nustačius MIN aukščiau už MAX, signalas mažėja sukant rankenėlę pagal laikrodžio rodyklę.
    • Platus maitinimas 5–24 VDC – tinka 10 VDC, 12 VDC ar 24 VDC šaltiniams.
    • Sausas kontaktas (iki 1 A) – nuotolinis išorinio įrenginio įjungimas / išjungimas be atskiro jungiklio.
    • Universalus korpusas – potinkinis (IP44) arba virštinkinis (IP54) montavimas, apsaugotas nuo vandens purslų.

    Kur naudojamas?

    • Butų ir namų rekuperatoriai bei ištraukimo ventiliatoriai su EC varikliais
    • Biurai, posėdžių salės, klasės – rankinis vėdinimo intensyvumo valdymas
    • Sklendžių pavaros su 0-10 V / 0-20 mA valdymu
    • Techninės patalpos, kuriose valdiklis ar ventiliatorius toli nuo naudotojo
    • Valdymo signalas Sentera EVS / MVS reguliatoriams ar FI-E dažnio keitikliams

    Naudojimas pagal poreikį

    Vėdinimo montuotojui.
    Vienas modelis su trimis išėjimo tipais – mažiau skirtingų prekių sandėlyje ir objekte.
    Automatikos specialistui.
    Ribos ir kryptis nustatomos trimeriais vietoje, be programavimo įrankių.
    Naudotojui.
    Paprasta rankenėlė patalpoje – greitis keičiamas tolygiai, be pakopų.

    Pritaikymo gidas: kaip naudojamas praktikoje

    SDP-E0US-DC pritaikomas įvairiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimo:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Butas ar namas su rekuperatoriumi Ao → EC ventiliatoriaus 0-10 V įėjimas, Us – 10 VDC šaltinis Gyventojas pats nustato vėdinimo intensyvumą Maitinant 24 VDC – MAX trimeriu apribokite iki ≈ 10 V
    Kanalinis EC ventiliatorius biure Ao (0-10 V) → EC variklio valdymo įėjimas Greitis keičiamas tolygiai, min. riba užtikrina higieninį oro kiekį MIN trimerį nustatykite pagal projektinį min. srautą
    Sklendė su proporcine pavara Ao (0-10 V arba 0-20 mA) → pavaros valdymo įėjimas Rankinis sklendės padėties nustatymas Srovės režime apkrova ≤ 500 Ω
    EC ventiliatorius su PWM įėjimu Ao (PWM 1 kHz, 3,3 / 12 VDC) → PWM įėjimas Tolygus greičio valdymas be analoginio signalo Patikrinkite, kokį PWM lygį priima ventiliatorius
    AC ventiliatorius su elektroniniu reguliatoriumi Ao (0-10 V) → Sentera EVS ar MVS reguliatoriaus Ai įėjimas Potenciometras patalpoje, reguliatorius – techninėje patalpoje Signalo GND sujunkite su reguliatoriaus GND
    Ventiliatorius su oro sklende ar šildytuvu Sausas kontaktas DC → išorinio įrenginio leidimo grandinė Kartu su ventiliatoriumi įjungiamas ir papildomas įrenginys Kontakto apkrova – ne daugiau kaip 1 A

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    Reikia OFF padėties, maitinimas 5–24 VDC SDP-E0US-AT (OFF, trimeriai)
    Reikia nuolatinio min. srauto (be OFF), 5–24 VDC SDP-E0US-BT (be OFF, trimeriai)
    Reikia sauso kontakto išoriniam įrenginiui, 5–24 VDC SDP-E0US-DC (sausas kontaktas 1 A) ← šis modelis
    Reikia OFF padėties ir Modbus RTU, 24 VDC SDP-M010-AT (OFF, Modbus RTU)
    Reikia Modbus RTU be OFF padėties, 24 VDC SDP-M010-BT (be OFF, Modbus RTU)
    Reikia Modbus RTU ir sauso kontakto, 24 VDC SDP-M010-DC (Modbus RTU, sausas kontaktas 1 A)
    Reikia paprasto 0–Us signalo su OFF ir sausu kontaktu SDP-X10K-NA (10 kΩ, sausas kontaktas 1 A)
    Taisyklė: pirmiausia nustatykite, kokio signalo (0-10 V, 0-20 mA, PWM) ir kokios maitinimo įtampos reikia, tada – ar reikalinga OFF padėtis, sausas kontaktas ar Modbus RTU. Variklio galia ir srovė parinkimui įtakos neturi – svarbi tik valdymo įėjimo apkrova (įtampos ir PWM režime ≥ 50 kΩ, srovės režime ≤ 500 Ω). Keli EC ventiliatoriai lygiagrečiai – tik jei bendra įėjimų varža atitinka šią ribą.
    Kada rinktis kitą sprendimą: Modbus RTU valdymui ir nustatymui – SDP-M010 serija (AT / BT / DC); maitinimui tiesiai iš 230 VAC tinklo – SPV-8 arba MTVN1 serijos; skaitmeniniam valdymui su ekranu ir pakopomis – RDCV9-AD; AC ventiliatoriams – elektroniniai EVS-1 reguliatoriai.

    Pliusai

    • Integruotas sausas kontaktas iki 1 A
    • Trys išėjimo tipai: įtampa, srovė, PWM
    • Platus maitinimo diapazonas 5–24 VDC
    • MIN / MAX ribos ir atvirkštinis valdymas trimeriais
    • Maža srovės sąnauda – 19 mA
    • Potinkinis IP44 arba virštinkinis IP54 montavimas

    Minusai / ribojimai

    • Nėra OFF padėties – rankenėlė visada palieka min. signalą
    • Reikalingas atskiras 5–24 VDC maitinimas – iš 230 VAC tiesiogiai nemaitinamas
    • Įtampos režime išėjimas lygus % Us – maitinant 24 VDC būtina apriboti MAX
    • Nėra Modbus RTU – nustatymai keičiami tik trimeriais
    • Tai signalo šaltinis – AC variklio greičio tiesiogiai nereguliuoja

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus visų prijungiamų įrenginių maitinimą.
    • Maitinimo įtampa – ne didesnė kaip 24 VDC; 230 VAC prie gnybtų jungti draudžiama.
    • Prieš įjungdami EC ventiliatorių patikrinkite išėjimo įtampą – ji neturi viršyti variklio valdymo įėjimo leistinos ribos.
    • Laikykitės apkrovos ribų: įtampos ir PWM režime ≥ 50 kΩ, srovės režime ≤ 500 Ω.
    • Sauso kontakto apkrova – ne didesnė kaip 1 A.
    • Naudoti 0–50 °C temperatūroje, kai santykinė drėgmė < 95 % be kondensacijos.

    Greitas pasirinkimo gidas

    5–24 VDC
    0-10 V / 0-20 mA / PWM
    sausas kontaktas 1 A
    IP44 / IP54
    EC ventiliatoriams
    Tinka, kai reikia:
    • rankiniu būdu tolygiai valdyti EC ventiliatoriaus greitį;
    • nustatyti min. ir maks. greitį be programavimo;
    • kartu valdyti išorinį įrenginį sausu kontaktu;
    Patikrinkite prieš naudojimą:
    • EC ventiliatoriaus valdymo įėjimo tipą (0-10 V, 0-20 mA ar PWM) ir jo varžą;
    • turimą 5–24 VDC maitinimo šaltinį;
    • ar reikia OFF padėties, sauso kontakto ar Modbus RTU.
    Svarbus priminimas: SDP-E0US-DC – tai valdymo signalo šaltinis, ne galios reguliatorius – variklio srovė per jį neteka.

    DUK

    Ar turi OFF padėtį?
    Ne, OFF padėties nėra; sausas kontaktas skirtas išoriniam įrenginiui valdyti.
    Ar galima maitinti iš 230 VAC?
    Ne. Reikalingas 5–24 VDC šaltinis; 230 VAC maitinimui rinkitės SPV-8 ar MTVN1 seriją.
    Kaip gauti tikslų 0-10 V signalą?
    Maitinkite 10 VDC arba, maitinant didesne įtampa, MAX trimeriu apribokite išėjimą iki 10 V.
    Ar tinka PWM valdomiems ventiliatoriams?
    Taip, trumpikliu pasirinkus PWM režimą (1 kHz, 3,3 VDC arba 12 VDC lygis).
    Ar galima valdyti kelis EC ventiliatorius?
    Taip, jei lygiagrečiai sujungtų valdymo įėjimų bendra varža atitinka apkrovos ribas.
    Ar galima apversti valdymo kryptį?
    Taip – nustačius MIN trimerį aukščiau už MAX, išėjimas keičiasi nuo maks. iki min.

    Potenciometras EC ventiliatoriui su sausu kontaktu | Sentera Controls | SDP-E0US-DC

    Sentera SDP-E0US-DC – potenciometras EC ventiliatoriui su sausu kontaktu: 5–24 VDC maitinimas, 0–100 % Us / 0–20 mA / PWM 1 kHz išėjimas, MIN / MAX trimeriai, sausas kontaktas iki 1 A, IP44 / IP54 – tolygus rankinis vėdinimo valdymas.
