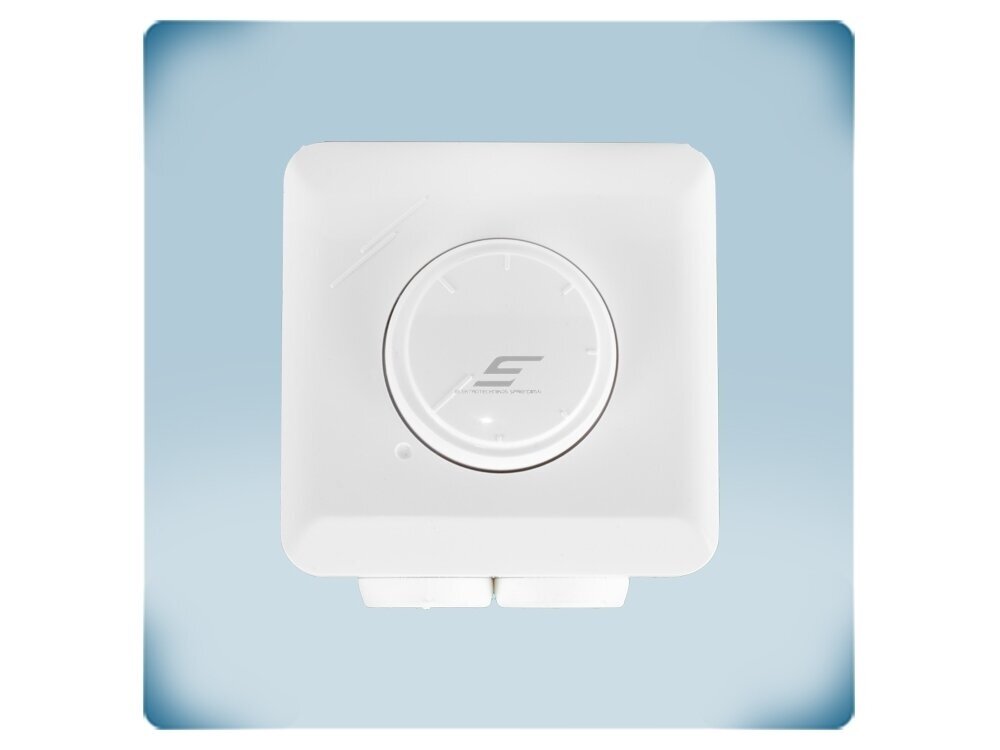

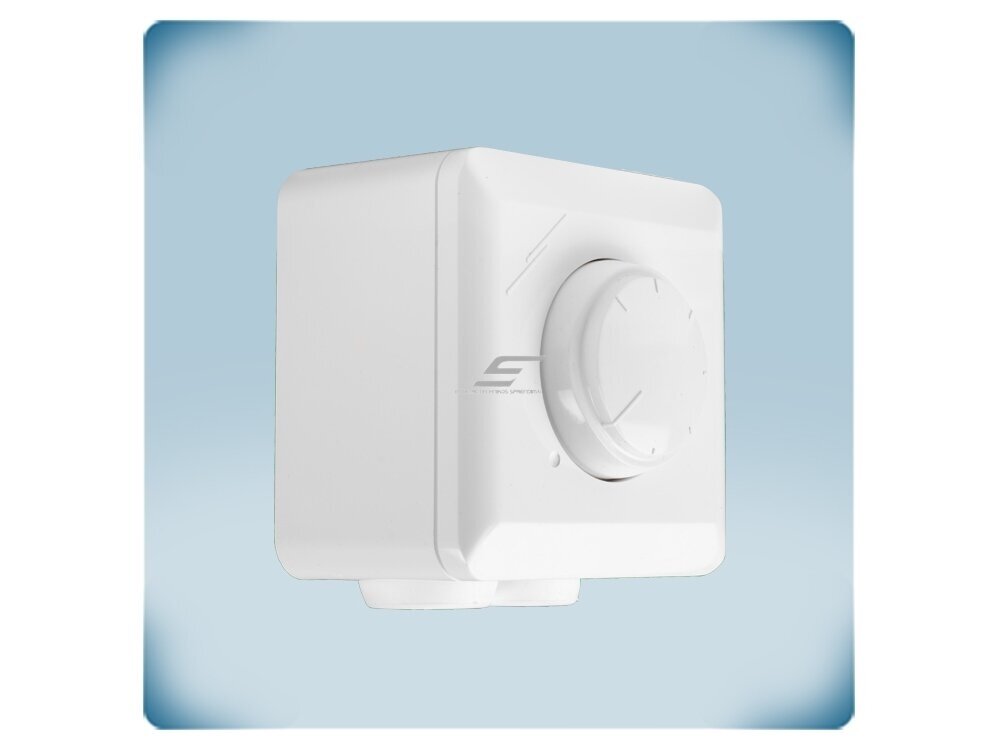

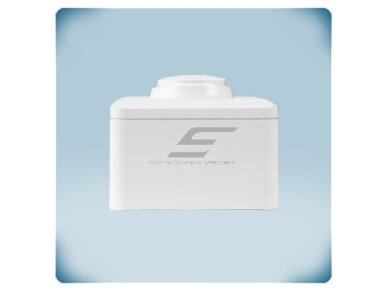

    Potenciometras keliems EC ventiliatoriams su sausu kontaktu | Sentera Controls | SPV-8-010-MF

    Kodas: SPV-8-010-MF
    Pasiteirauti apie prekę
    Kaina 81.36 € su PVM
    ( 67.24 € be PVM )
    126.92 € Sutaupykite 45.56 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Potenciometras keliems EC ventiliatoriams su sausu kontaktu | Sentera Controls | SPV-8-010-MF

    SPV-8-010-MF – Sentera Controls 230 VAC potenciometras su Modbus RTU, skirtas tolygiai valdyti kelis EC variklius vienu 0-10 VDC signalu. Vmin (0–4 VDC) ir Vmax (6–10 VDC) nustatomi per Modbus RTU, o sausas kontaktas (iki 4 A) nuotoliniu būdu įjungia išorinį įrenginį.

    Pagrindinė mintis:
    Vienas potenciometras – visa ventiliatorių grupė: išėjimas leidžia apkrovą iki RL ≥ 1 kΩ, todėl lygiagrečiai galima prijungti kelių EC ventiliatorių valdymo įėjimus ir keisti jų greitį vienu metu.
    Maitinimas
    85–264 VAC, 50–60 Hz
    Išėjimas AO1
    0-10 VDC (RL ≥ 1 kΩ)
    Ryšys
    Modbus RTU (RS485)
    OFF / kontaktas
    Sausas kontaktas 4 A

    Veikimo principas

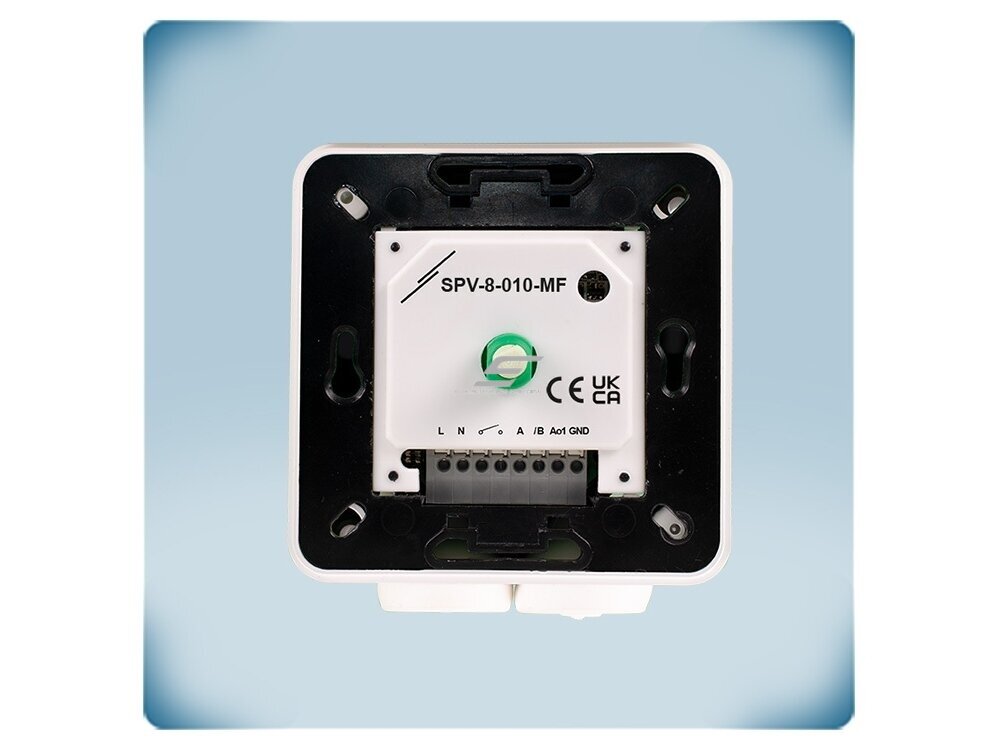

    Potenciometras jungiamas prie 85–264 VAC tinklo (L, N), Modbus RTU linijos (A, /B) ir valdomo įrenginio įėjimo (AO1, GND), sausas kontaktas – į išorinio įrenginio grandinę.

    Tai ne galios reguliatorius – jis formuoja tik valdymo signalą, o greitį keičia pačių EC variklių elektronika.

    Sukant rankenėlę AO1 tolygiai keičiasi tarp Vmin (0–4 VDC) ir Vmax (6–10 VDC); normali (min.→maks.) arba atvirkštinė logika parenkama per Modbus RTU. Išėjimo apkrova – RL ≥ 1 kΩ.

    Inžinieriaus pastaba: lygiagrečiai jungiamų ventiliatorių skaičius techniniame lape nenurodytas – jį lemia įėjimų varža. n vienodų įėjimų, kurių varža Ri, bendra varža Ri / n turi būti ≥ 1 kΩ (pvz., įėjimai po 10 kΩ – ne daugiau kaip 10 vnt.).

    Kuo naudingas SPV-8-010-MF?
    Tinklo maitinimas, Modbus RTU ir rankinis valdymas viename potinkiniame korpuse – nereikia 24 V bloko ir atskiro Modbus modulio. Vienu signalu valdoma visa ventiliatorių grupė.

    Techninės specifikacijos

    Prekės tipas 230 VAC potenciometras su Modbus RTU keliems EC ventiliatoriams
    Gamintojas / kodas Sentera Controls / SPV-8-010-MF
    Serija SPV-8 (PM – su OFF, CP – su sausu kontaktu, MF – keliems EC ventiliatoriams)
    Maitinimo įtampa 85–264 VAC, 50–60 Hz
    Išėjimas AO1 0-10 VDC, RL ≥ 1 kΩ
    Vmin / Vmax 0–4 VDC / 6–10 VDC (per Modbus RTU)
    Sausas kontaktas Maks. 4 A, nuotolinis ON / OFF
    Ryšys Modbus RTU (RS485); programinės įrangos atnaujinimas, unikalus ID
    Gnybtai Maitinimas – spyruokliniai 2,5 mm², žingsnis 5 mm; signalai – push-in 1,5 mm², žingsnis 3,5 mm
    Korpusas ASA, baltas
    Montavimas Potinkinis (IP44) arba virštinkinis (IP54)
    Apsaugos klasė IP44 / IP54
    Darbo aplinka 0–65 °C, 5–95 % rH be kondensacijos (laikymas -10…+70 °C)
    Svoris 0,20 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, RoHS (ES) 2015/863, WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Maitinimas iš tinklo 85–264 VAC – nereikia 24 V maitinimo bloko.
    • Modbus RTU – Vmin, Vmax ir kryptis nustatomi nuotoliniu būdu, prietaisas matomas BMS.
    • Keli EC ventiliatoriai vienu signalu – išėjimo apkrova iki RL ≥ 1 kΩ.
    • Sausas kontaktas iki 4 A – nuotolinis išorinės įrangos ON / OFF.
    • Normali / atvirkštinė logika – greitis didėja arba mažėja sukant rankenėlę.
    • Universalus korpusas – potinkinis IP44 arba virštinkinis IP54, push-in gnybtai.

    Kur naudojamas?

    • Biurai, salės, viešbučiai su BMS
    • EC kanaliniai ir stoginiai ventiliatoriai
    • Patalpos be 24 V automatikos
    • AC ventiliatoriai su EVS / MVS reguliatoriais
    • Sklendžių pavaros

    Naudojimas pagal poreikį

    Automatikos / BMS integratoriui.
    Nustatymai per Modbus RTU, galimas programinės įrangos atnaujinimas.
    Elektrikui.
    Maitinimas iš esamos 230 VAC linijos.
    Naudotojui.
    Įprasta rankenėlė patalpoje.

    Pritaikymo gidas: kaip naudojamas praktikoje

    SPV-8-010-MF pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Kelių ventiliatorių grupė (pvz., stoginiai ventiliatoriai) AO1 → lygiagrečiai visų EC ventiliatorių 0-10 V įėjimai Visi ventiliatoriai keičia greitį sinchroniškai Bendra įėjimų varža ≥ 1 kΩ
    Biuras ar salė su BMS Modbus RTU → A, /B; AO1 → EC ventiliatorius Rankinis valdymas, BMS mato nustatymą Kiekvienam įrenginiui – unikalus Modbus adresas
    Patalpa be 24 V automatikos L, N ← 230 VAC; AO1 → EC ventiliatorius Valdymas be maitinimo bloko Signalo ir tinklo laidus kloti atskirai
    AC ventiliatorius su elektroniniu reguliatoriumi AO1 (0-10 VDC) → Sentera EVS / MVS reguliatoriaus įėjimas Rankinis AC ventiliatoriaus valdymas Signalo GND – su reguliatoriaus GND
    Sklendė su proporcine pavara AO1 (0-10 VDC) → pavara Rankinis sklendės padėties valdymas Sentera nurodo ir šią paskirtį
    Ventiliatorius su sklende ar šildytuvu Sausas kontaktas → išorinio įrenginio grandinė Papildoma įranga įjungiama kartu Kontakto apkrova ≤ 4 A

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    Reikia OFF ir Modbus RTU, vienas EC ventiliatorius SPV-8-010-PM (OFF, Modbus RTU)
    Reikia sauso kontakto (4 A) ir Modbus RTU SPV-8-010-CP (sausas kontaktas 4 A, Modbus RTU)
    Reikia valdyti kelis EC ventiliatorius vienu signalu SPV-8-010-MF (0-10 VDC, RL ≥ 1 kΩ, sausas kontaktas 4 A) ← šis modelis
    Reikia valdyti EBM-Papst FFU per Modbus / DCI (iki 20 vnt.) SPVL8-010-EP (Modbus / DCI, iki 20 ventiliatorių)
    Taisyklė: parinkite pagal poreikį: vienas EC ventiliatorius ir OFF – PM; reikia valdyti išorinę įrangą – CP (kontaktas 4 A); kelių ventiliatorių grupė vienu signalu – MF (bendra įėjimų varža ≥ 1 kΩ); EBM-Papst FFU su DCI – SPVL8-010-EP. Variklių galia parinkimui įtakos neturi.
    Kada rinktis kitą sprendimą: be Modbus su 230 VAC maitinimu – MTVN1 serija; su ekranu ir pakopomis – RDCV9-AD; 24 VDC su Modbus – SDP-M010 serija; EBM-Papst FFU – SPVL8-010-EP; oro šildytuvui su EC ventiliatoriumi – ECH-8-DM.

    Pliusai

    • Keli EC ventiliatoriai vienu signalu
    • Sausas kontaktas iki 4 A
    • Darbo temperatūra iki 65 °C
    • Maitinimas 85–264 VAC
    • Modbus RTU
    • Vmin / Vmax ir kryptis per Modbus
    • IP44 / IP54

    Minusai / ribojimai

    • Tik 0-10 VDC – nėra 0-20 mA ir PWM
    • Ventiliatorių skaičius ribojamas apkrova RL ≥ 1 kΩ
    • Ribos keičiamos tik per Modbus RTU (reikia keitiklio ir programos)
    • Gnybtuose – tinklo įtampa: montuoti gali tik kvalifikuotas elektrikas

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus visų prijungiamų įrenginių maitinimą.
    • Gnybtuose yra tinklo įtampa – prijungti tik atjungus maitinimą.
    • Laikykitės išėjimo apkrovos ribų: RL ≥ 1 kΩ.
    • Sauso kontakto apkrova – ne didesnė kaip 4 A.
    • Modbus liniją junkite susuktos poros kabeliu, linijine topologija.

    Greitas pasirinkimo gidas

    85–264 VAC
    Modbus RTU
    0-10 VDC
    sausas kontaktas 4 A
    IP44 / IP54
    Tinka, kai reikia:
    • valdyti EC ventiliatorių iš 230 VAC be maitinimo bloko;
    • integruoti rankinį valdymą į BMS per Modbus RTU;
    • valdyti kelis EC ventiliatorius vienu signalu.
    Patikrinkite prieš naudojimą:
    • valdomo įėjimo tipą ir varžą;
    • Modbus adresų planą ir RS485 topologiją;
    • ar reikia OFF, sauso kontakto ar kelių ventiliatorių valdymo.
    Svarbus priminimas: SPV-8-010-MF – tai valdymo signalo šaltinis, ne galios reguliatorius – variklio srovė per jį neteka.

    DUK

    Ar reikia 24 V maitinimo?
    Ne, maitinama 85–264 VAC, 50–60 Hz.
    Kaip keisti Vmin / Vmax?
    Per Modbus RTU, pvz., su CNVT-USB-RS485 keitikliu ir Sentera 3SModbus programa.
    Kiek ventiliatorių galima prijungti?
    Tiek, kad bendra įėjimų varža būtų ≥ 1 kΩ.
    Ar galima naudoti be Modbus?
    Taip, kaip rankinį potenciometrą su gamykliniais nustatymais.

    Potenciometras keliems EC ventiliatoriams su sausu kontaktu | Sentera Controls | SPV-8-010-MF

    Sentera SPV-8-010-MF – 230 VAC potenciometras keliems EC ventiliatoriams su Modbus RTU: 85–264 VAC, 0-10 VDC išėjimas RL ≥ 1 kΩ, sausas kontaktas 4 A, Vmin / Vmax per Modbus, IP44 / IP54.
