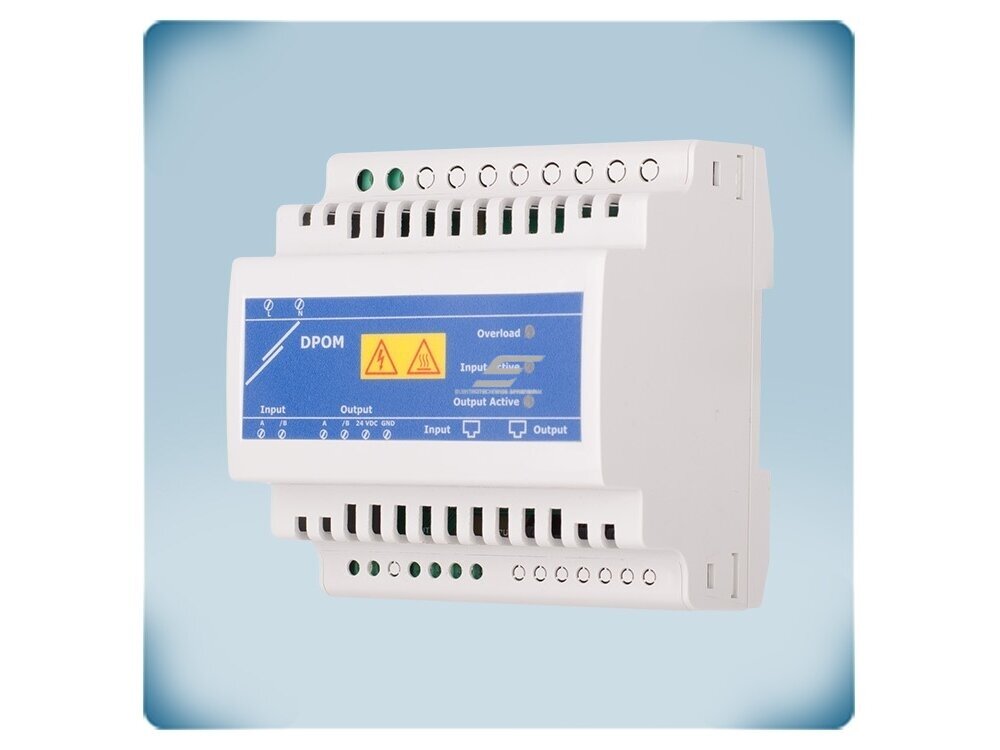

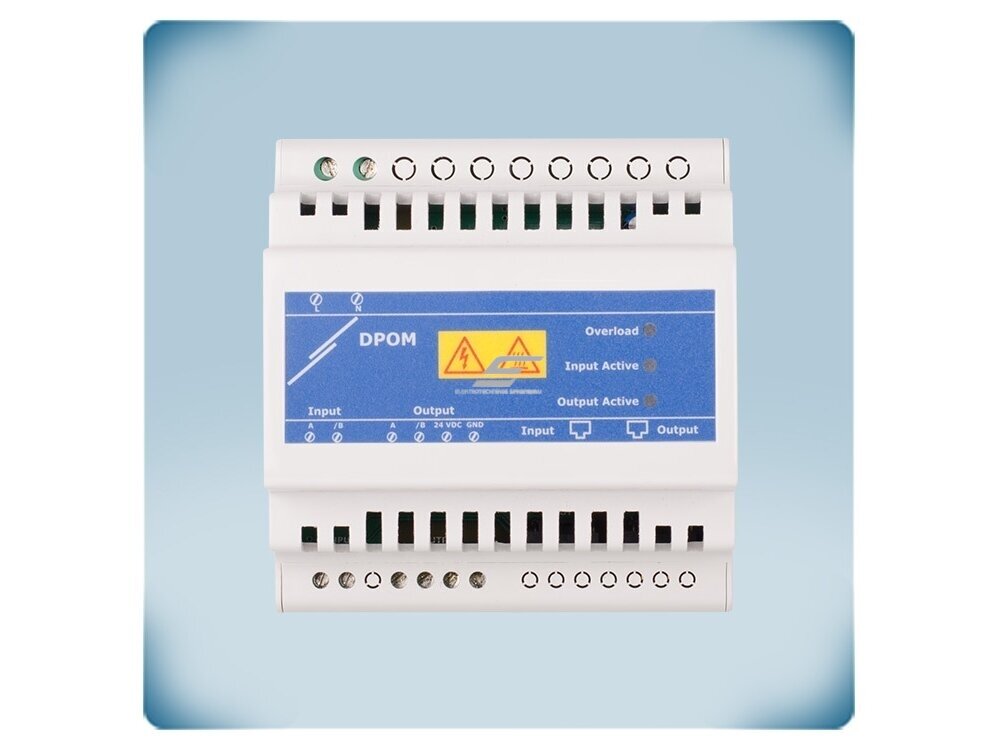

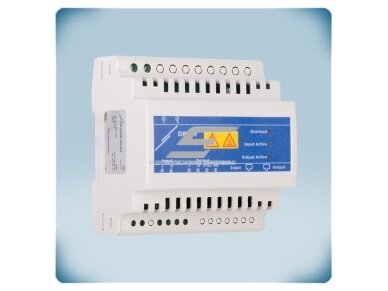

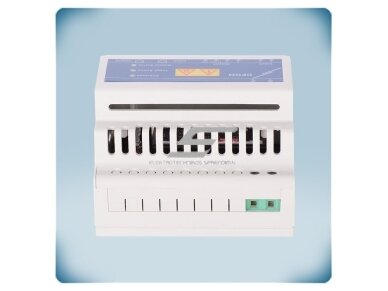

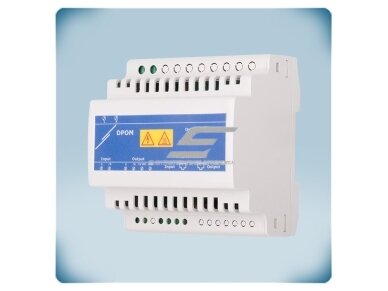

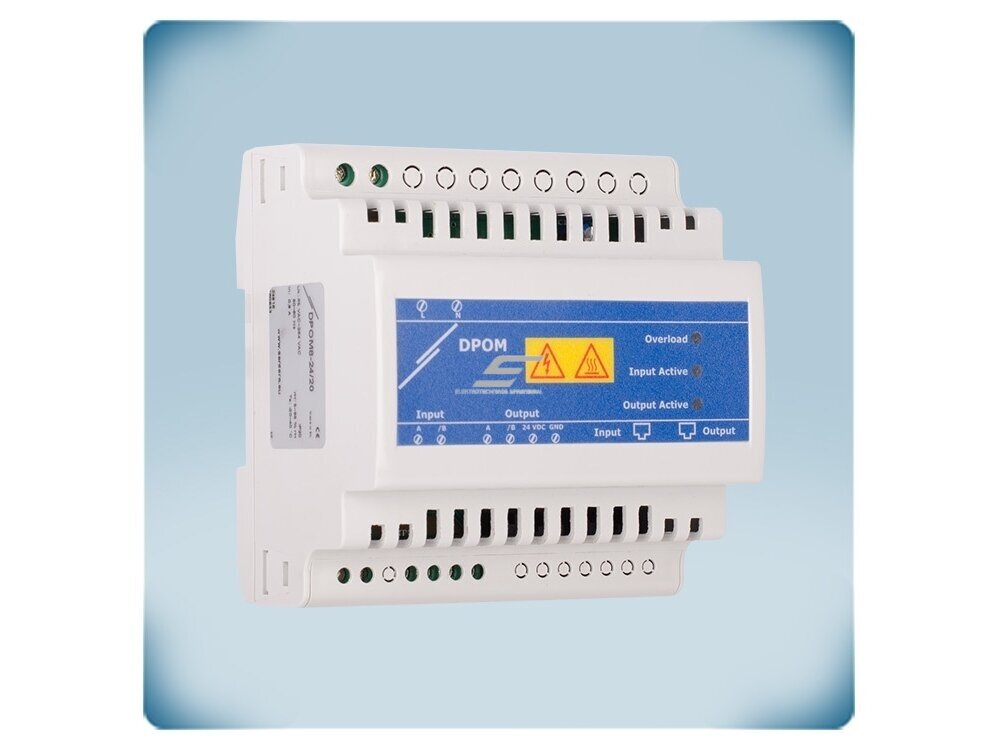

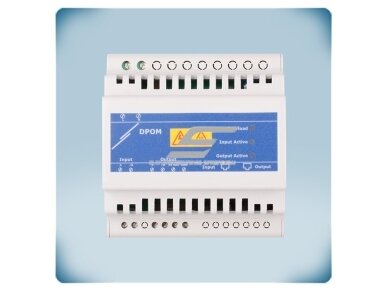

    Power over Modbus maitinimo modulis su Modbus RTU kartotuvu | 24VDC | 20W | 85-264VAC | RJ45 | DIN bėgelis | IP20 | Sentera Controls | DPOM8-24-20

    Kodas: DPOM8-24-20
    Pasiteirauti apie prekę
    Kaina 128.62 € su PVM
    ( 106.30 € be PVM )
    200.65 € Sutaupykite 72.03 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Power over Modbus maitinimo modulis su Modbus RTU kartotuvu | 24VDC | 20W | 85-264VAC | RJ45 | DIN bėgelis | IP20 | Sentera Controls | DPOM8-24-20

    DPOM8-24-20 – Sentera Controls DIN bėgelio „Power over Modbus“ (PoM) modulis: integruotas 24 VDC / 20 W maitinimo šaltinis ir galvaniškai izoliuotas Modbus RTU kartotuvas. Leidžia vienu UTP kabeliu maitinti ir sujungti Modbus daviklius bei valdiklius.

    Pagrindinė mintis:
    Vienas modulis spintoje – ir Modbus linija gauna ir 24 VDC maitinimą, ir sustiprintą, izoliuotą signalą. Davikliai su RJ45 (pvz., DTS-M, DTP-M) jungiami vienu kabeliu be atskirų maitinimo laidų.
    Išėjimas
    24 VDC / 20 W (PoM)
    Ryšys
    Modbus RTU kartotuvas, iki 115,2 kbps
    Įėjimas
    85–264 VAC, 50–60 Hz
    Montavimas
    DIN bėgelis, IP20

    Veikimo principas

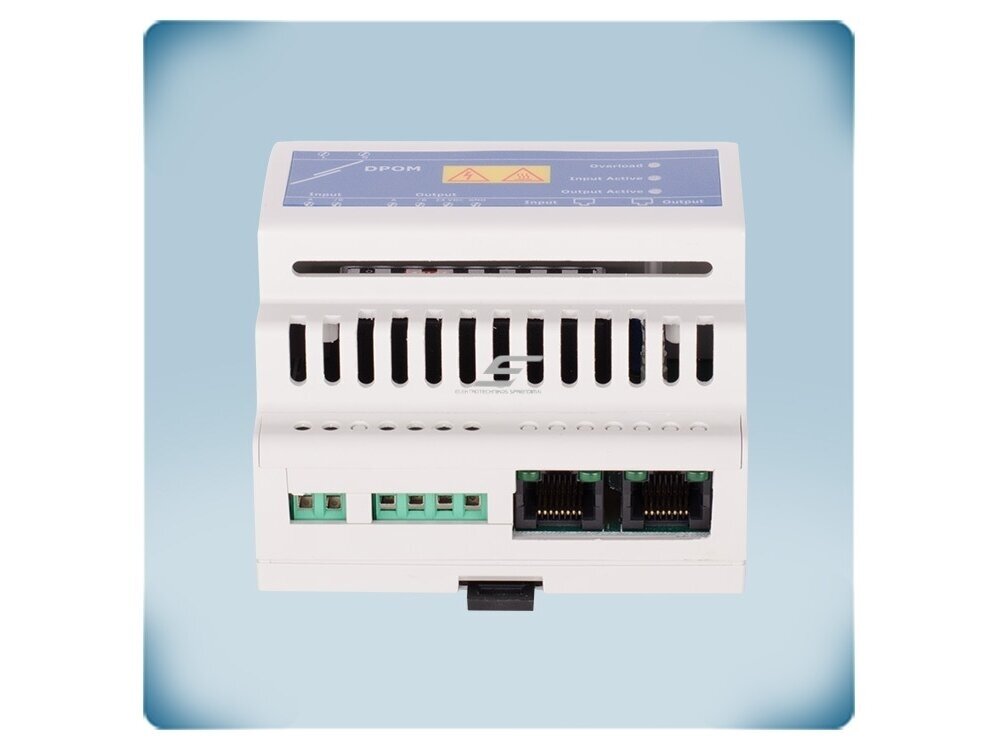

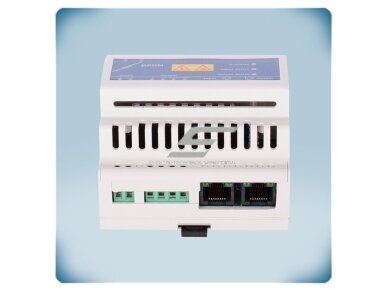

    Modulis montuojamas ant DIN bėgelio spintoje ir maitinamas 85–264 VAC tinklu. Jungtys – gnybtų blokai arba RJ45 lizdai; gnybtai dubliuoja atitinkamus RJ45 lizdus, todėl galima naudoti bet kurį jungties tipą.

    Integruotas šaltinis tiekia 24 VDC / 20 W į Modbus liniją (Power over Modbus), o galvaniškai izoliuotas pusiau dvipusis Modbus RTU kartotuvas stiprina signalą su automatiniu perdavimo greičio nustatymu iki 115,2 kbps. Žalias LED rodo duomenų perdavimą, raudoni LED – perkrovą ar trumpąjį jungimą.

    Rezultatas – iki 32 įrenginių ir iki 1200 m linijos, maitinamų ir sujungtų tuo pačiu UTP kabeliu. Ilgose linijose naudokite mažiausią įmanomą perdavimo greitį ir sumuokite PoM įrenginių suvartojimą – bendra galia neturi viršyti 20 W.

    Kuo naudingas DPOM8-24-20?
    Maitinimas ir sustiprintas, izoliuotas Modbus signalas viename DIN modulyje – mažiau kabelių ir patikimesnis ryšys ilgose linijose.

    Techninės specifikacijos

    Prekės tipas Power over Modbus maitinimo modulis su Modbus RTU kartotuvu
    Gamintojas / kodas Sentera Controls / DPOM8-24-20
    Maitinimo įtampa 85–264 VAC, 50–60 Hz
    Išėjimas 24 VDC / 20 W (Power over Modbus)
    Ryšys Modbus RTU (RS485), galvaniškai izoliuotas pusiau dvipusis kartotuvas
    Perdavimo greitis Automatinis nustatymas, iki 115,2 kbps
    Įrenginių skaičius / nuotolis Iki 32 įrenginių, iki 1200 m
    Jungtys Gnybtai (L, N, 24 VDC, GND, A, /B) ir RJ45 lizdai
    Apsauga Nuo perkrovos ir trumpojo jungimo
    Indikacija Raudoni LED – perkrova / trumpasis jungimas; žalias LED – duomenų perdavimas
    Korpusas ABS plastikas, pilkas RAL7035
    Montavimas DIN bėgelis
    Apsaugos klasė IP20
    Darbo aplinka -20…+40 °C, 5–85 % rH be kondensacijos
    Svoris 0,175 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, RoHS (ES) 2015/863

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Power over Modbus – 24 VDC maitinimas tuo pačiu UTP kabeliu su duomenimis.
    • Modbus RTU kartotuvas – galvaniškai izoliuotas, sustiprina signalą iki 1200 m.
    • Iki 32 įrenginių – viename sustiprintame segmente.
    • Automatinis greičio nustatymas – iki 115,2 kbps be rankinio konfigūravimo.
    • RJ45 ir gnybtai – pasirinkite patogesnį jungties tipą.
    • Apsauga ir LED indikacija – perkrovos ir trumpojo jungimo signalizacija.
    • Universalus įėjimas 85–264 VAC – jungiamas tiesiai į tinklą be atskiro šaltinio.
    • 3SModbus – nustatymai per kompiuterį su CNVT-USB-RS485-V2 keitikliu ir 3SModbus programa.

    Kur naudojamas?

    • Sentera Modbus daviklių (DTS-M, DTP-M) maitinimas ir sujungimas
    • Vėdinimo ir šildymo automatikos spintos
    • Ilgos Modbus RTU linijos (iki 1200 m)
    • BMS Modbus tinklų segmentavimas
    • Objektai su daug Modbus įrenginių
    • Galvaninis Modbus segmento atskyrimas nuo valdiklio

    Naudojimas pagal poreikį

    Automatikos integratoriui.
    Izoliuotas kartotuvas ir maitinimas viename – stabilesnis Modbus tinklas.
    Montuotojui.
    RJ45 jungtys – davikliai jungiami vienu UTP kabeliu.
    Projektuotojui.
    Mažiau kabelių ir maitinimo šaltinių objekte.

    Praktinis panaudojimas

    Jeigu vėdinimo įrenginyje yra keturi DTS-M ir du DTP-M davikliai (po iki 0,192 W), tada DPOM8-24-20 juos visus maitina 24 VDC per RJ45 tuo pačiu UTP kabeliu ir sustiprina Modbus RTU signalą iki 1200 m linijai, gerokai neviršydamas 20 W.

    Pritaikymo gidas: kaip naudojamas praktikoje

    DPOM8-24-20 tampa Modbus linijos maitinimo ir ryšio mazgu:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Vėdinimo įrenginys su Modbus davikliais DTS-M-080 / DTS-M-160 → RJ45 → DPOM8-24-20 Davikliai maitinami ir sujungiami vienu UTP kabeliu Bendra PoM galia iki 20 W
    Šildymo sistema DTP-M ant vamzdžių → DPOM8-24-20 → valdiklis Vamzdžių temperatūros Modbus tinkle Kiekvienam įrenginiui – unikalus adresas
    Ilga Modbus linija DPOM8-24-20 kaip kartotuvas linijos viduryje Signalas sustiprinamas, linija iki 1200 m Naudokite mažiausią įmanomą greitį
    BMS integracija Valdiklis / BMS ↔ DPOM8-24-20 ↔ įrenginiai Galvaniškai izoliuotas segmentas Iki 32 įrenginių

    Kaip parinkti maitinimo šaltinį

    Prijungiami įrenginiai / galia Rekomenduojamas modelis
    24 VDC įrenginiai, iki 36 W DHDR8-24-36 (24 VDC, 36 W, 1,5 A)
    Modbus įrenginiai su PoM, 24 VDC iki 20 W + kartotuvas DPOM8-24-20 (24 VDC, 20 W, PoM) ← šis modelis
    24 VAC įrenginiai, iki 25 / 40 / 63 VA SATD1-24-25 / -40 / -63 (24 VAC)
    12 VAC įrenginiai, iki 25 / 40 / 63 VA SATD1-12-25 / -40 / -63 (12 VAC)
    Taisyklė: visų per PoM maitinamų įrenginių galių suma neturi viršyti 20 W, linijoje – ne daugiau kaip 32 įrenginiai ir iki 1200 m.
    Kada rinktis kitą sprendimą: paprastam 24 VDC maitinimui be kartotuvo – DHDR8-24-36 (36 W); 12 / 24 VAC įrenginiams – SATD1 serijos transformatoriai.

    Pliusai

    • Maitinimas ir Modbus kartotuvas viename
    • Galvaninė izoliacija
    • Iki 32 įrenginių, iki 1200 m
    • Automatinis greičio nustatymas iki 115,2 kbps
    • RJ45 ir gnybtų jungtys
    • Apsauga nuo perkrovos ir trumpojo jungimo

    Minusai / ribojimai

    • PoM galia ribota iki 20 W – didesnei 24 VDC apkrovai papildomai naudokite DHDR8-24-36
    • IP20 – tik spintoje
    • Darbo temperatūra iki +40 °C
    • Pusiau dvipusis ryšys (Modbus RTU)

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus tinklo maitinimą.
    • L ir N gnybtuose – pavojinga tinklo įtampa.
    • IP20 – montuokite tik sausoje, uždaroje spintoje.
    • Neviršykite 20 W bendros PoM apkrovos.

    Greitas pasirinkimo gidas

    Power over Modbus
    24 VDC 20 W
    Modbus RTU
    RJ45
    DIN bėgelis
    Tinka, kai reikia:
    • maitinti ir sujungti Modbus daviklius vienu UTP kabeliu;
    • sustiprinti ir izoliuoti Modbus RTU liniją;
    • sumažinti maitinimo šaltinių skaičių objekte.
    Patikrinkite prieš naudojimą:
    • PoM įrenginių galių sumą (iki 20 W);
    • įrenginių skaičių (iki 32) ir linijos ilgį (iki 1200 m);
    • jungties tipą – RJ45 ar gnybtai.
    Svarbus priminimas: DPOM8-24-20 nėra Modbus valdiklis – jis maitina ir stiprina liniją, o duomenis nuskaito valdiklis ar BMS.

    DUK

    Kiek įrenginių galima prijungti?
    Galima prijungti iki 32 įrenginių, o linija gali siekti iki 1200 m.
    Koks perdavimo greitis?
    Greitis nustatomas automatiškai iki 115,2 kbps.
    Ar galima jungti be RJ45?
    Taip, gnybtai dubliuoja RJ45 lizdus.
    Kokia PoM galia?
    Modulis tiekia 24 VDC / 20 W į Modbus liniją.
    Ar galima montuoti lauke?
    Ne, apsaugos klasė IP20, todėl jis montuojamas tik spintoje.
    Kaip pakeisti nustatymus?
    Nustatymai keičiami kompiuteriu per CNVT-USB-RS485-V2 keitiklį ir 3SModbus programą.

    Power over Modbus maitinimo modulis su Modbus RTU kartotuvu | 24VDC | 20W | 85-264VAC | RJ45 | DIN bėgelis | IP20 | Sentera Controls | DPOM8-24-20

    Sentera DPOM8-24-20 – Power over Modbus maitinimo modulis su galvaniškai izoliuotu Modbus RTU kartotuvu, 24 VDC / 20 W, RJ45 jungtimis ir DIN bėgelio montavimu.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
