Prailgintas antgalis laidų užmonolitinimui | izoliuotas | 1mm² | 12mm | presuojamas | geltonas | 100vnt. | APF/L-1,00 W | 261120

Prailgintas izoliuotas laidų antgalis | 1 mm² | 12 mm | presuojamas | geltonas | 100 vnt. | APF-1,00W/12 | 261120

Prailgintas izoliuotas laidų antgalis, skirtas 1 mm² daugiavielio laidininko galui suformuoti prieš prijungiant jį prie suderinamo gnybto. Metalinės presuojamos gilzės ilgis – 12 mm, bendras antgalio ilgis – 18,4 mm. Metalinė dalis pagaminta iš alavuoto elektrolitinio vario, o izoliacinė mova – iš PA. Pakuotėje – 100 vnt.

Antgalis skirtas 1 mm² daugiavielio laidininko gyslelėms sujungti į vieną presuotą kontaktinę dalį. Tai padeda tvarkingai įvesti laidininką į suderinamą gnybtą ir sumažina atskirų vielučių išsiskyrimo riziką montavimo metu. 12 mm žymėjimas nurodo metalinės gilzės ilgį, o ne viso antgalio ilgį.

12 mm metalinė kontaktinė dalis naudinga tada, kai pagal gnybto konstrukciją reikalinga ilgesnė suformuota laidininko dalis. Tinkamumą konkrečiam gnybtui visada reikia vertinti pagal prijungiamos įrangos konstrukciją ir gamintojo reikalavimus.

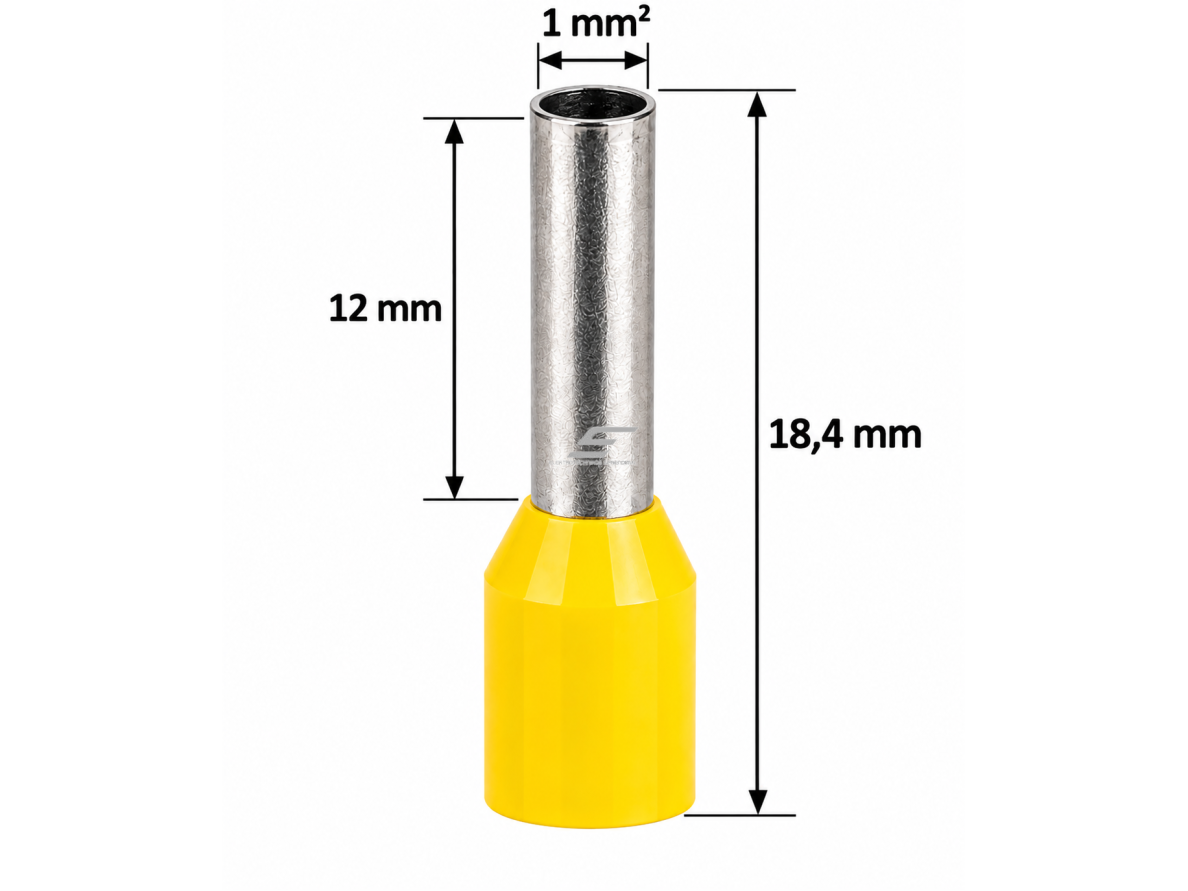

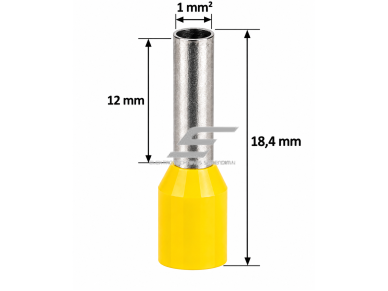

12 mm yra metalinės presuojamos gilzės ilgis. Tai nėra bendras antgalio ilgis – visas APF-1,00W/12 antgalis yra 18,4 mm ilgio.

Antgalį rinkite pagal laidininko nominalų skerspjūvį ir gamintojo techninius duomenis, o ne vien pagal izoliacinės movos spalvą.

• Skirtas 1 mm² daugiavieliam laidininkui.
• 12 mm prailginta metalinė kontaktinė dalis.
• Presuojamas montavimo būdas.
• Padeda surinkti atskiras laidininko gysleles į vieną kontaktinę dalį.
• Alavuoto elektrolitinio vario metalinė gilzė.
• PA izoliacinė mova.
• Geltona spalva vizualiam atpažinimui.
• 100 vnt. pakuotė.

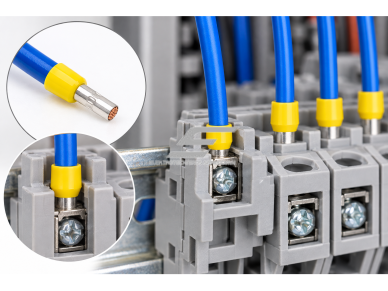

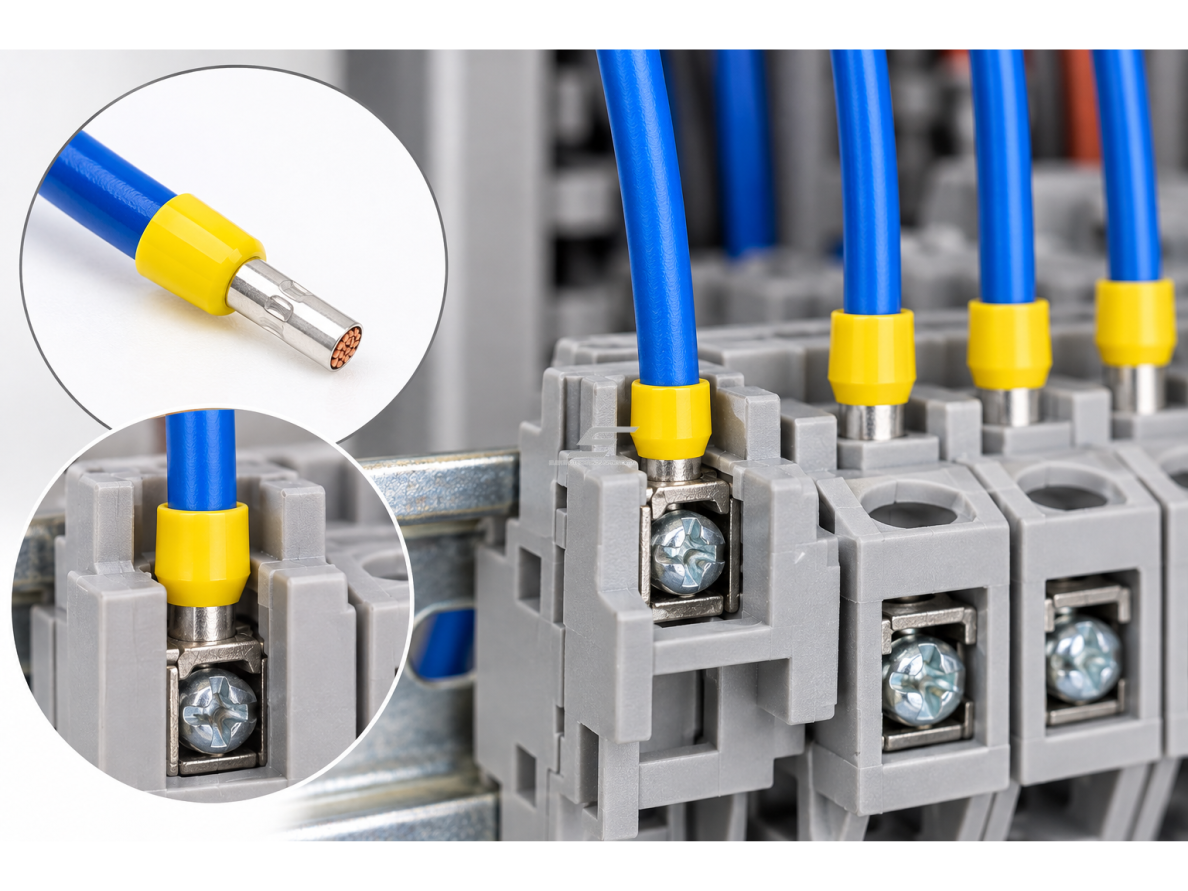

• Elektros skydų surinkime.
• Automatikos ir valdymo spintose.
• Valdymo grandinių laidų paruošimui.
• Daugiavielių laidininkų prijungimui prie suderinamų gnybtų.
• Techninės įrangos laidų paruošimui.
• Remonto ir rekonstrukcijos darbuose.

1. Patikrinkite, ar laidininko nominalus skerspjūvis yra 1 mm².
2. Nuimkite izoliaciją tiek, kad laidininko gyslelės galėtų pilnai patekti į metalinę gilzę.
3. Nuizoliuodami nepažeiskite ir nenukirpkite atskirų laidininko gyslelių.
4. Įveskite visas gysleles iki galo į metalinę antgalio dalį.
5. Presuokite tinkamomis replėmis arba matrica, skirta 1 mm² izoliuotiems laidų antgaliams.
6. Po presavimo patikrinkite mechaninį antgalio sukibimą su laidininku.
7. Patikrinkite, kad metalinė gilzė būtų deformuota tolygiai, be įtrūkimų ar matomo pažeidimo.
8. Prieš jungdami į gnybtą patikrinkite, ar 12 mm kontaktinė dalis tinka konkretaus gnybto konstrukcijai.

Presavimo įrankis turi būti tinkamas 1 mm² izoliuotiems laidų antgaliams. Netinkamas antgalio arba matricos dydis gali lemti per silpną arba per stiprų suspaudimą ir nekokybišką jungtį.

• Prieš darbą atjunkite grandinę nuo įtampos ir patikrinkite jos nebuvimą.
• Antgalį parinkite pagal faktinį 1 mm² laidininko skerspjūvį.
• Nuizoliuodami nepažeiskite atskirų laidininko gyslelių.
• Visos gyslelės turi būti pilnai įvestos į metalinę gilzę.
• Naudokite tinkamą presavimo įrankį 1 mm² izoliuotiems antgaliams.
• Po presavimo patikrinkite mechaninį sukibimą ir vizualią presavimo kokybę.
• Prieš montuojant į gnybtą patikrinkite jo suderinamumą su ferrulėmis.
• Elektros montavimo darbus turi atlikti kvalifikuoti specialistai.

APF-1,00W/12 | 1 mm² | 12 mm | geltonas | 100 vnt.

Prailgintas izoliuotas presuojamas laidų antgalis 1 mm² daugiavieliam laidininkui. Metalinės kontaktinės dalies ilgis – 12 mm, bendras ilgis – 18,4 mm. Alavuoto elektrolitinio vario gilzė ir PA izoliacinė mova padeda tvarkingai suformuoti laidininko galą prieš montuojant jį į suderinamą gnybtą.
