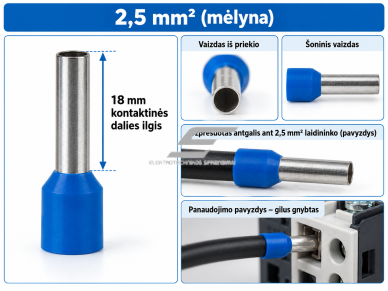

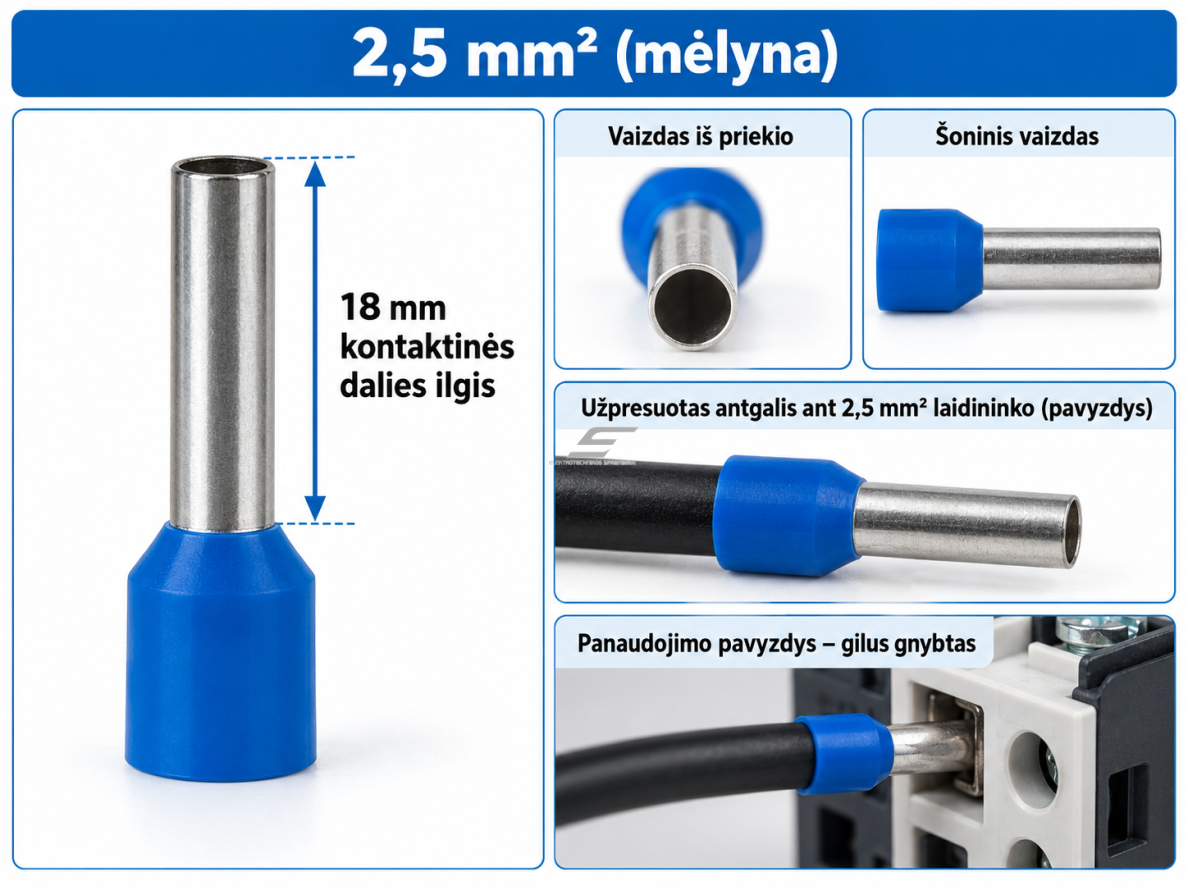

Prailgintas izoliuotas laidų antgalis | gilzė | 2,5 mm² | 18 mm | presuojamas | mėlynas | DIN 46228-4 | 100 vnt. | 260140

Prailgintas izoliuotas laidų antgalis | 2,5 mm² | 18 mm | pilkas | presuojamas | 100 vnt. | APF-2,50/18 | 260140

Prailgintas izoliuotas laidų antgalis, skirtas 2,5 mm² daugiavielių laidininkų gysloms suformuoti į tvarkingą ir patikimai presuojamą kontaktinį galą prieš jungiant laidą į tinkamą gnybtą. APF-2,50/18 modelio metalinės kontaktinės gilzės ilgis – 18 mm, bendras antgalio ilgis – 25,0 mm. Izoliacinė dalis – pilkos spalvos. Pakuotėje – 100 vnt.

Šis antgalis naudojamas tam, kad daugiavielio laidininko gyslos prieš prijungimą būtų suformuotos į vientisą kontaktinį galą. Tai padeda išvengti atskirų vielučių išsisklaidymo, palengvina laidininko įvedimą į gnybtą ir leidžia suformuoti mechaniškai tvarkingą presuotą jungtį.

Prailginta 18 mm metalinė gilzė naudinga tais atvejais, kai reikalingas ilgesnis kontaktinis galas, palyginti su trumpesniais standartiniais antgaliais. Tai gali būti aktualu gnybtams ar įrangai, kuriuose laidininkas įvedamas giliau.

18 mm yra metalinės kontaktinės gilzės ilgis, o ne visas antgalio ilgis. Bendras APF-2,50/18 antgalio ilgis yra 25,0 mm. Šį skirtumą svarbu įvertinti parenkant antgalį pagal gnybto gylį ir montavimo vietą.

• Skirtas 2,5 mm² daugiavielio laidininko galui suformuoti.
• Padeda išlaikyti atskiras gyslų vielutes viename kontaktiniame gale.
• 18 mm prailginta metalinė kontaktinė gilzė.
• 25,0 mm bendras antgalio ilgis.
• Izoliuotas pilkos spalvos įvadas.
• Montuojamas presavimo būdu.
• Patogus darbui su skydų, automatikos ir kitų elektros įrenginių gnybtais.

• Elektros skydų surinkime.
• Automatikos ir valdymo spintose.
• Daugiavielių laidininkų prijungimui prie tinkamų gnybtų.
• Valdymo grandinių laidų paruošimui.
• Pramoninės automatikos įrenginiuose.
• Elektros instaliacijos remonto ir modernizavimo darbuose.
• Ten, kur reikalingas ilgesnis 18 mm kontaktinis galas.

1. Parinkite antgalį pagal laidininko skerspjūvį – šis modelis skirtas 2,5 mm² laidininkui.
2. Nuizoliuokite laidininko galą tiek, kad visos gyslos pilnai patektų į metalinę gilzę.
3. Įveskite laidininką iki galo ir patikrinkite, kad nė viena vielutė neliktų už metalinės gilzės ribų.
4. Užpresuokite antgalį tinkamomis presavimo replėmis, skirtomis tokio tipo laidų antgaliams ir atitinkamam skerspjūviui.
5. Po presavimo patikrinkite mechaninį sukibimą ir tik tada junkite laidininką į gnybtą.

Presavimo rezultatas priklauso ne tik nuo antgalio, bet ir nuo tinkamai parinktų presavimo replių, matricos ir laidininko paruošimo. Netinkamai užpresuotas antgalis gali turėti nepakankamą mechaninį sukibimą arba būti netinkamai įvedamas į gnybtą.

• Prieš darbą atjunkite elektros grandinę nuo įtampos.
• Naudokite tik laidininko skerspjūvį atitinkantį antgalį.
• Nepažeiskite laidininko gyslų nuizoliuodami izoliaciją.
• Visos laidininko vielutės turi patekti į metalinę gilzę.
• Presuokite tik tinkamu ir techniškai tvarkingu presavimo įrankiu.
• Po presavimo patikrinkite, ar antgalis mechaniškai tvirtai laikosi ant laidininko.
• Prieš jungiant į gnybtą įsitikinkite, kad 18 mm kontaktinė dalis tinka konkretaus gnybto konstrukcijai.
• Elektros montavimo darbus turi atlikti kvalifikuoti specialistai.

APF-2,50/18 | 2,5 mm² | 18 mm | pilkas | 100 vnt.

Prailgintas izoliuotas laidų antgalis 2,5 mm² daugiavielių laidininkų galams profesionaliai paruošti. Metalinės kontaktinės gilzės ilgis – 18 mm, bendras antgalio ilgis – 25,0 mm. Tinka skydų, automatikos ir kitų elektros įrenginių montavimui, kai reikalingas ilgesnis presuojamas kontaktinis galas.
