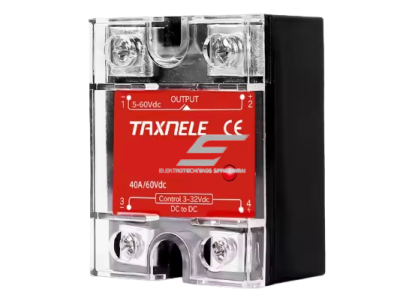

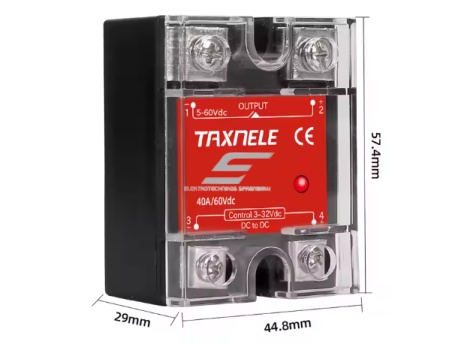

Pramoninė kietojo kūno puslaidininkinė SSR elektroninė perjungimo relė DC-DC | 1F | 25A | 5-60VDC | 3-32VDC

Kietojo kūno relės (SSR) ir elektromechaniniai kontaktoriai yra naudojami panašioms funkcijoms atlikti – perjungti elektros grandines, valdyti sroves ir apkrovas pramoninėse ar komercinėse sistemose. Tačiau šie du komponentai labai skiriasi savo veikimo principais, ilgaamžiškumu, greičiu ir patikimumu.

1. Veikimo principas
Kietojo kūno relė (SSR):

• Veikia naudojant puslaidininkius, tokius kaip triakai, tiristoriai arba MOSFET tranzistoriai. Kai valdymo signalas yra taikomas, puslaidininkiai pradeda leisti srovę per relę, sukuria perjungimo veiksmą be mechaninių judesių.
• SSR relė perjungia srovę tyliai ir be mechaninio nusidėvėjimo.

Elektromechaninis kontaktorius:

• Veikia naudodamas elektromagnetą, kuris traukia arba stumia inkarą (judančią dalį), taip sujungiant arba atjungiant kontaktus. Šis perjungimas sukelia mechaninį judėjimą ir kartais gali generuoti triukšmą (paspaudimo garsą).
• Mechaniniai kontaktai dėvisi per laiką dėl nuolatinio judėjimo ir kontaktinio paviršiaus dėvėjimosi.

SSR privalumas: Kietojo kūno relės neturi judančių dalių, todėl jos yra ilgaamžiškesnės ir patikimesnės, ypač dažnai perjungiant.

2. Ilgaamžiškumas ir Patikimumas
SSR:

• Kadangi nėra mechaninių dalių, SSR relės yra itin ilgaamžės ir gali veikti be techninės priežiūros tūkstančius perjungimo ciklų. Mechaninio nusidėvėjimo rizikos nėra.

Kontaktorius:

• Mechaninės dalys (kontaktai) dėvisi laikui bėgant, todėl elektromechaniniai kontaktoriai turi ribotą gyvavimo ciklų skaičių ir reikalauja techninės priežiūros arba keitimo po tam tikro ciklų skaičiaus.

SSR privalumas: Ilgaamžiškumas ir beveik nulinis priežiūros poreikis daro SSR pranašesniais ilgo naudojimo atžvilgiu.

3. Perjungimo greitis
SSR:

• SSR relės perjungia itin greitai, per mikrosekundes. Tai yra labai naudinga pramoninėse ar automatizavimo sistemose, kuriose reikia greito ir nuolatinio perjungimo.

Kontaktorius:

• Elektromechaniniai kontaktoriai perjungia lėčiau, nes judamos dalys užtrunka laiko, kad susijungtų arba atsijungtų. Perjungimas trunka milisekundes ar ilgesnį laiką, priklausomai nuo dizaino.

SSR privalumas: Kietojo kūno relės yra kur kas greitesnės, todėl jas galima naudoti tose vietose, kur perjungimo greitis yra kritiškai svarbus.

4. Triukšmas
SSR:

• Kadangi SSR relės neturi mechaninių dalių, jos veikia visiškai tyliai.

Kontaktorius:

• Elektromechaniniai kontaktoriai perjungimo metu generuoja triukšmą dėl elektromagnetinės ritės ir kontaktų judėjimo. Šis triukšmas gali būti nepageidaujamas tyliose aplinkose.

SSR privalumas: SSR relės veikia visiškai tyliai, todėl jos tinkamesnės jautriose aplinkose, pavyzdžiui, ligoninėse ar biuruose.

5. Srovės perjungimo galimybės
SSR:

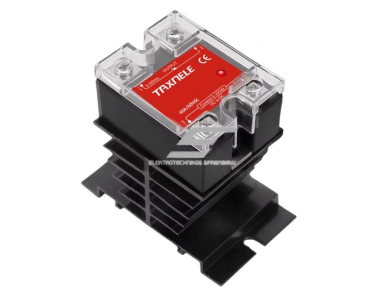

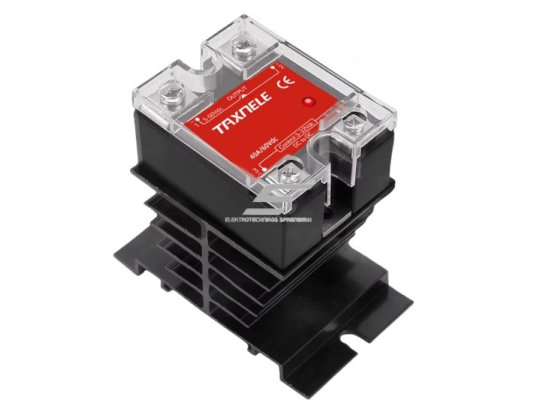

• SSR relės geriausiai tinka mažoms ir vidutinėms apkrovoms. Jos turi tam tikras šilumos generavimo problemas esant didesnėms srovėms, todėl dažnai reikia aušinimo elementų (heatsink).

Kontaktorius:

• Elektromechaniniai kontaktoriai puikiai tinka didelėms srovėms perjungti, nes mechaniniai kontaktai gali lengvai valdyti dideles apkrovas ir nenaudoja puslaidininkių, kuriems reikia papildomo aušinimo.

Kontaktoriaus privalumas: Kontaktoriai gali valdyti didesnes apkrovas ir yra labiau pritaikyti dideliems srovės perjungimams.

6. Energijos suvartojimas
SSR:

• SSR relėms reikia mažiau energijos valdymui, nes jos neturi elektromagnetinių komponentų ir naudoja labai mažas valdymo sroves.

Kontaktorius:

• Elektromechaniniai kontaktoriai reikalauja didesnės srovės ritės sužadinimui, ypač ilgai palaikant perjungimo būseną.

SSR privalumas: SSR relės sunaudoja mažiau energijos perjungimo procesui.

7. Apsaugos ir patikimumas
SSR:

• SSR relės turi įdiegtą zero-crossing technologiją (nulio perėjimo perjungimas), kas mažina elektros triukšmą ir apsaugo nuo srovės šuolių. Tačiau jos jautrios perkaitimui ir perkrovai, todėl reikalinga šilumos apsauga.

Kontaktorius:

• Kontaktoriai yra atsparesni elektros šuoliams ir trumpalaikėms perkrovoms, nes mechaniniai kontaktai natūraliai atlaiko didesnius šuolius, tačiau jie labiau linkę susidėvėti ir gali prarasti savo efektyvumą ilgainiui.

Kontaktoriaus privalumas: Mechaniniai kontaktoriai yra atsparesni didelėms srovėms ir šuoliams, tačiau SSR apsaugos mechanizmai yra efektyvesni ilgalaikėje perspektyvoje.

8. Kaina
SSR:

• SSR relės paprastai yra brangesnės nei tradiciniai kontaktoriai dėl sudėtingesnės puslaidininkių technologijos ir jų ilgaamžiškumo.

Kontaktorius:

• Elektromechaniniai kontaktoriai yra pigesni, nes jų gamyba yra paprastesnė, tačiau dažnai reikia papildomos priežiūros arba pakeitimo po ilgesnio naudojimo.

Kontaktoriaus privalumas: Kontaktoriai yra pigesni, tačiau ilgalaikės priežiūros kaštai gali sumažinti jų pradinio pigumo pranašumą.

Apibendrinimas:
