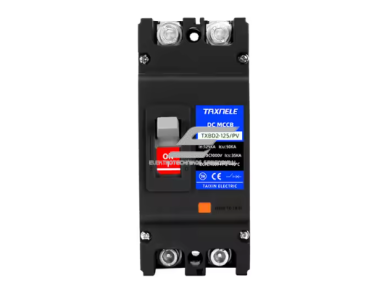

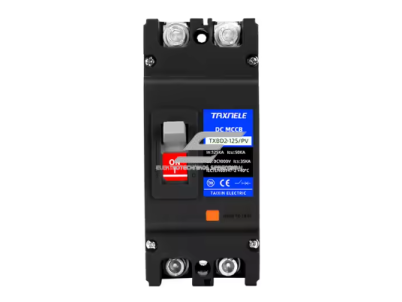

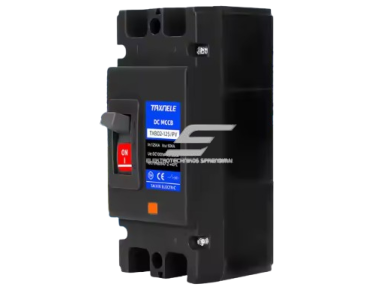

Pramoninis apsauginis nuolatinės įtampos automatinis jungiklis saulės moduliams | 2P | 100A | 1000VDC | 50kA | ES-TXBD2-100/PV

Pramoninis apsauginis nuolatinės įtampos automatinis jungiklis saulės moduliams – 2P, 100A, 1000VDC, 50kA

Pramoninis DC automatinis jungiklis MCCB – aukštos klasės apsauginis nuolatinės srovės automatinis jungiklis, skirtas saulės fotovoltinėms sistemoms, energijos kaupimo sprendimams, vėjo jėgainėms, hidroenergetikai ir kitoms DC žemos įtampos grandinėms. Įrenginys užtikrina patikimą apsaugą nuo perkrovos ir trumpojo jungimo iki 1000VDC sistemose.

• Patikimas atjungimas esant trumpajam jungimui – padeda apsaugoti DC grandinę nuo pavojingų gedimų.
• Apsauga nuo perkrovos – sumažina laidų, įrangos ir komponentų perkaitimo riziką.
• Tinka saulės energijos sistemoms – gali būti naudojamas PV grandinėse ir DC paskirstymo sistemose.
• Gali būti naudojamas kaip pagrindinis DC atjungimo jungiklis – tinkamas sistemoms, kuriose reikia saugiai atjungti nuolatinės srovės grandinę.
• Aukšta pertraukimo galia – iki 50kA Icu, skirta aukštesnio saugumo reikalaujančioms sistemoms.
• Stabilus veikimas sudėtingomis sąlygomis – darbinė temperatūra nuo -20°C iki +60°C.

• Saulės fotovoltinėse sistemose – PV modulių, inverterių ir DC paskirstymo grandinėms.
• Saulės elektrinėse ant stogų – didesnės galios privačioms ir komercinėms elektrinėms.
• Energijos kaupimo sistemose – akumuliatorių, baterijų spintų ir DC kaupimo grandinėms.
• Vėjo jėgainių sistemose – DC grandinių apsaugai ir atjungimui.
• Hidroenergetinėse DC linijose – žemos įtampos nuolatinės srovės paskirstymui.
• Elektromobilių įkrovimo stotelėse – DC apsaugos ir paskirstymo grandinėms.
• Traukinių ir geležinkelių elektros sistemose – specializuotoms DC paskirstymo sistemoms.
• Pramoninės paskirties žemos įtampos DC tinkluose – gamybos, energetikos ir automatikos objektuose.

Saulės elektrinių savininkui: tinka kaip patikima DC grandinės apsauga saulės elektrinėje, kur būtina apsaugoti inverterį, kabelius, modulius ir kitus sistemos komponentus nuo pavojingų gedimų.

Įmonėms ir pramonei: naudojamas didesnės galios DC energijos paskirstymo sistemose, baterijų ūkiuose, EV įkrovimo infrastruktūroje ir atsinaujinančios energetikos objektuose.

Projektuotojui / inžinieriui: tinkamas pasirinkimas sistemoms, kuriose reikalinga aukšta 50kA pertraukimo galia, DC 1000V darbo įtampa ir atitiktis IEC/EN 60947-2 standartui.

Elektromontuotojui: aiškus ir patikimas DC apsaugos komponentas, kurį galima integruoti į paskirstymo skydus, PV sistemas ar baterijų spintas pagal projekto reikalavimus.

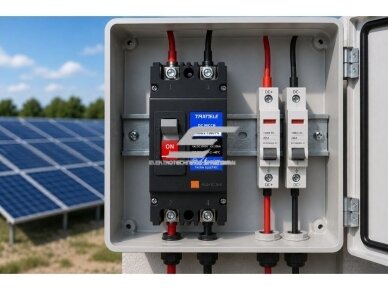

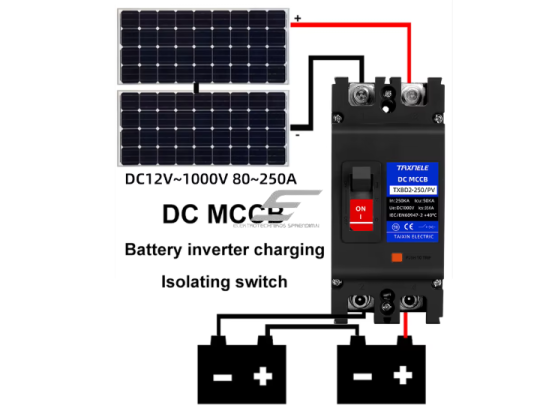

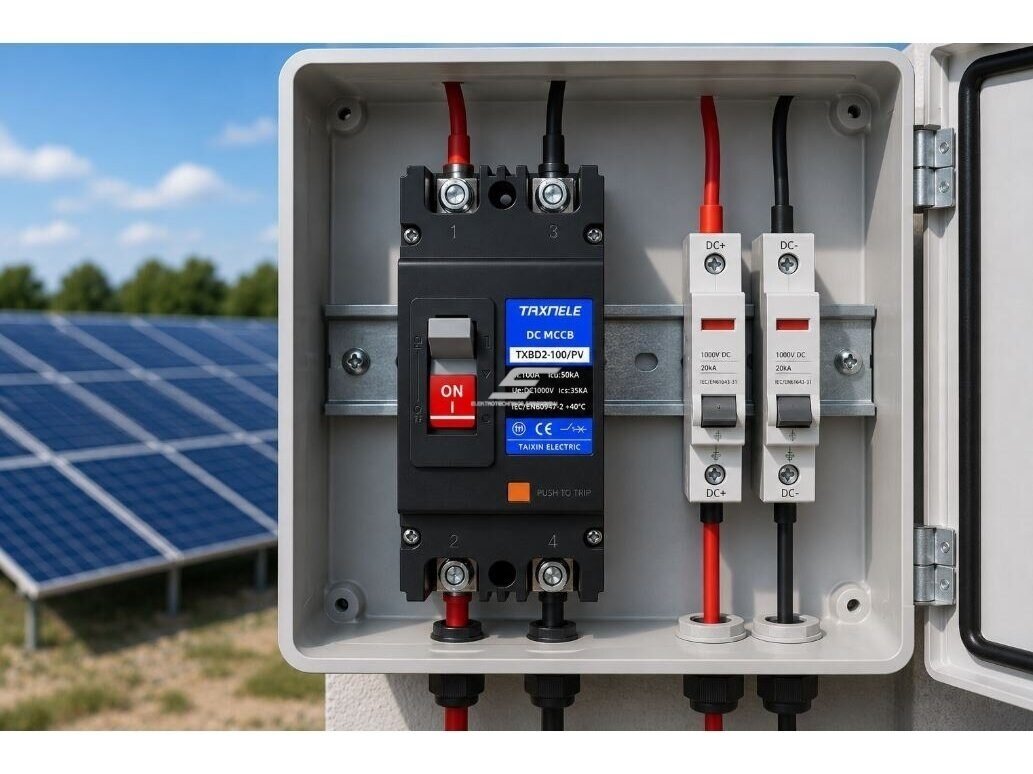

Praktikoje šis jungiklis gali būti naudojamas tarp saulės modulių grandinės ir inverterio, baterijų spintoje, DC paskirstymo dėžėje arba kitoje nuolatinės srovės grandinės dalyje, kur būtina apsauga nuo trumpojo jungimo ir perkrovos.

Aukšta pertraukimo galia leidžia jį naudoti sudėtingesnėse sistemose, kur trumpojo jungimo srovės gali būti didelės, o saugus atjungimas yra kritiškai svarbus įrangos ir žmonių saugai.

DC automatinis jungiklis turi būti parenkamas ir montuojamas pagal saulės elektrinės, baterijų sistemos ar kitos DC grandinės projektą. Svarbu įvertinti sistemos įtampą, srovę, galimą trumpojo jungimo srovę ir gamintojo pateiktą jungimo schemą.

• Naudoti tik DC sistemose, ne AC tinkluose.
• Neviršyti 1000VDC nominalios įtampos.
• Neviršyti 100A nominalios srovės.
• Laikytis nurodyto poliškumo ir jungimo schemos.
• Montavimą turi atlikti kvalifikuotas specialistas.
• Parinkti pagal trumpojo jungimo srovę ir konkrečios sistemos projektinius parametrus.
• Netinkamas AC jungiklių naudojimas DC grandinėse yra pavojingas.

Greitas pasirinkimo gidas

Pramoninį DC automatinį jungiklį 2P 100A 1000VDC 50kA rinkitės tada, kai reikia aukštos pertraukimo galios ir patikimos apsaugos saulės, baterijų ar kitose nuolatinės srovės sistemose.

Pramoninis DC automatinis jungiklis saulės, baterijų ir atsinaujinančios energijos sistemoms

Pramoninis apsauginis nuolatinės įtampos automatinis jungiklis 2P 100A 1000VDC 50kA yra patikimas, sertifikuotas sprendimas saulės, vėjo, baterijų, hidroenergetikos ir kitoms DC energijos paskirstymo sistemoms, kur reikalinga aukšto lygio sauga.

Dėl didelės 50kA pertraukimo galios, 1000VDC darbinės įtampos, 100A nominalios srovės, apsaugos nuo perkrovos ir trumpojo jungimo bei atitikties IEC/EN 60947-2 standartui šis jungiklis yra tinkamas tiek pramoniniams, tiek pažangesniems privatiems DC energijos sprendimams.
