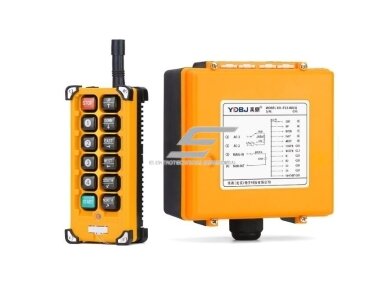

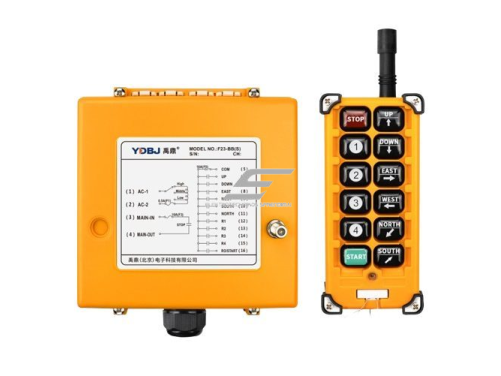

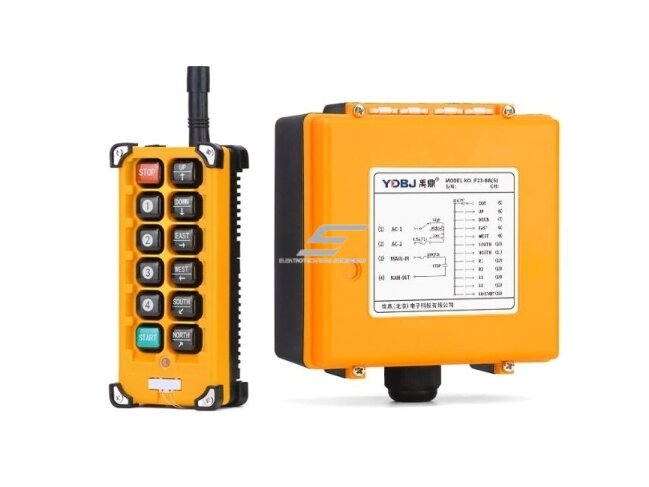

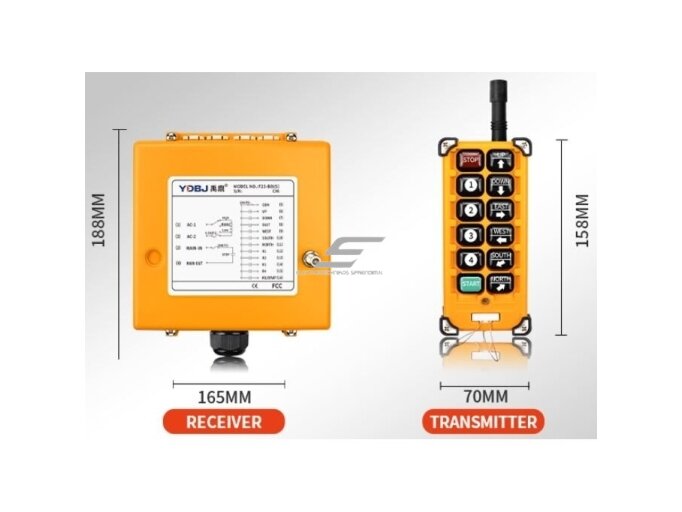

Belaidis kranų valdymo pultas | 10 mygtukų + START/STOP | 1 greitis | 433 / 315 MHz | 24–440 V AC/DC | IP65 | ES-F23-BB

Kodas: ES-F23-BB

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 184.66 € su PVM
( 152.61 € be PVM )

Į krepšelį

1 greičio kranų pultas su 6 krypčių ir 4 papildomais mygtukais (1–4), START ir STOP. Imtuvas 24–440 V AC/DC, IP65 – kai be kėlimo, tilto ir vežimėlio reikia valdyti ir pagalbines funkcijas.

Prekės aprašymas

Belaidis kranų pultas ES-F23-BB – 10 mygtukų + START/STOP, imtuvas 24–440 V AC/DC

ES-F23-BB – 1 greičio radijo pultas kranui, kuriam be trijų judesių ašių reikia ir pagalbinių komandų. Siųstuvo komanda radiju pasiekia imtuvą, o jo relės įjungia kontaktorių ar pagalbinių grandinių rites.

Pagrindinė mintis:
6 krypčių mygtukai (UP/DOWN, EAST/WEST, SOUTH/NORTH) valdo kėlimą, tiltą ir vežimėlį, o mygtukai 1–4 lieka papildomoms funkcijoms – pvz. švyturėliui, garso signalui ar antram keltuvui. Vienas siųstuvas vietoj pulto ir atskirų jungiklių.

Mygtukai
10 + START + STOP

Greičiai
1

Atstumas
iki ~100 m

Imtuvas
24–440 V AC/DC

Veikimo principas

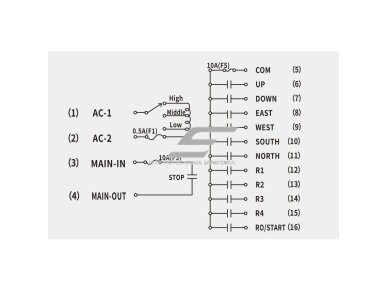

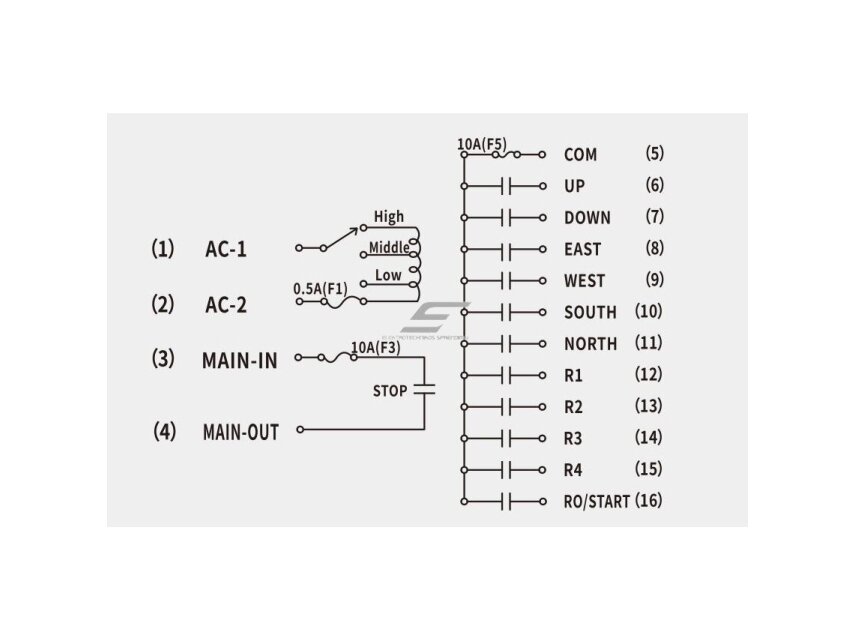

Imtuvas (188×165 mm) tvirtinamas ant krano ir maitinamas valdymo grandinės įtampa iš 24–440 V AC/DC diapazono. Krypčių relės jungiamos į kontaktorių ričių grandines, 1–4 relės – į pagalbinių įrenginių valdymą, MAIN – į KM0.

START įjungia MAIN relę ir pagrindinį kontaktorių, STOP jį atjungia. Krypties relė laikoma, kol mygtukas nuspaustas. Praradus ryšį imtuvas turi atjungti MAIN relę.

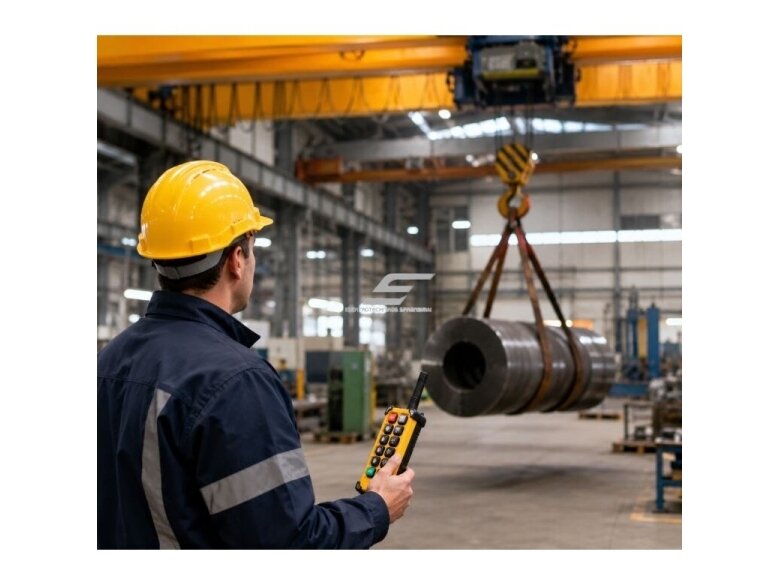

Operatorius visas krano ir pagalbines funkcijas valdo vienu siųstuvu, stovėdamas saugiu atstumu nuo krovinio.

Kuo naudingas ES-F23-BB?
Daugiausiai mygtukų turintis 1 greičio pultas šioje 24–440 V AC/DC grupėje. Rinkitės, kai 6 krypčių neužtenka ir reikia papildomų komandų.

Techninės specifikacijos

Prekės tipas	Belaidis kranų valdymo pultas (siųstuvas + imtuvas)
Modelis	ES-F23-BB
Komplektacija	1 siųstuvas + 1 imtuvas
Mygtukai	6 krypčių (UP, DOWN, EAST, WEST, SOUTH, NORTH) + 1, 2, 3, 4 + START + STOP
Greičiai	1 (vieno greičio mygtukai)
Radijo dažnis	433 MHz arba 315 MHz (pagal versiją)
Valdymo atstumas	iki ~100 m atviroje erdvėje
Imtuvo maitinimas	24–440 V AC/DC, 50–60 Hz
Imtuvo jautrumas	−110 dBm
Siųstuvo galia	≤10 dBm
Siųstuvo maitinimas	2 × AA
Siųstuvo korpusas	sustiprintas ABS
Apsaugos klasė	IP65
Siųstuvo matmenys	208×70 mm
Imtuvo matmenys	188×165 mm

Pagrindinės funkcijos

6 krypčių mygtukai – kėlimas, tiltas ir vežimėlis
Papildomi mygtukai 1–4 – pagalbinėms funkcijoms
START / STOP – pagrindinio kontaktoriaus valdymas
Imtuvas 24–440 V AC/DC – tinka įvairioms valdymo įtampoms
2 × AA maitinimas – baterijos lengvai pakeičiamos
IP65 – dirbtuvėms ir lauko aikštelėms

Kuo skiriasi nuo panašių modelių?

ES-24-10S – Taip pat 10 mygtukų ir 1 greitis, bet 310/410 MHz versija ir imtuvas 110/220 V AC (pasirinktinai 24/48 V AC, 12/24 V DC).
ES-F21-E1-TX – Tik 6 krypčių mygtukai + START/STOP, siauresnis siųstuvas su grybo tipo STOP.
ES-ML-K6 – 6 mygtukai, 868 MHz, IP68 – drėgnai aplinkai, be papildomų mygtukų.
ES-F21-E2B-8 – 2 greičių mygtukai, imtuvas 230 V AC – kai reikia lėto ir greito greičio.

Kur naudojamas?

Kraninės sijos su papildomu švyturėliu ar signalu
Kranai su dviem keltuvais
Metalo apdirbimo ir surinkimo cechai
Sandėlių ir logistikos kranai
Lauko kraninės sijos (IP65)

Naudojimas pagal poreikį

Elektromontuotojui
Vienas imtuvas vietoj kelių atskirų valdymų; universalus maitinimas – nereikia tarpinio transformatoriaus.

Gamybos įmonei
Operatorius pagalbines funkcijas įjungia tuo pačiu pultu – mažiau vaikščiojimo prie skydo.

Statybų / sandėlio aikštelei
Iki ~100 m atviroje erdvėje, IP65 – tinka lauko krovos zonoms.

Praktinis panaudojimas

Jeigu ceche yra kraninė sija su 400 V AC kontaktorių ritėmis ir švyturėliu, tada imtuvas maitinamas 400 V AC, 6 krypčių relės jungiamos į ričių grandines, mygtukas 1 – į švyturėlio relę, MAIN – į KM0. Galiniai jungikliai ir NC blokavimai lieka.

Pliusai

10 valdymo mygtukų + START/STOP
Papildomi mygtukai 1–4
Universalus imtuvas 24–440 V AC/DC
2 × AA baterijos
IP65

Minusai / ribojimai

Tik 1 greitis – 2 greičių valdymui ES-F23-6D ar ES-F21-E2B-8 su 2 greičių varikliu ar dažnio keitikliu.
315 MHz versija ES paprastai nėra SRD juosta – rinkitės 433 MHz.
Didesnis imtuvas (188×165 mm) – numatykite vietą ant krano.

Saugos ir montavimo pastabos

Imtuvo relės jungia kontaktorių rites, ne variklį tiesiogiai – relių kontaktai skirti tik valdymo grandinei.
Imtuvo maitinimo įtampa turi sutapti su valdymo grandinės (ričių) įtampa; diapazonas – 24–440 V AC/DC.
STOP / MAIN relė jungiama taip, kad atjungtų pagrindinį kontaktorių KM0. Praradus ryšį kranas turi sustoti (EN 60204-32) – patikrinkite paleidžiant.
Galiniai jungikliai (SQ) ir priešingų krypčių NC blokavimas lieka grandinėje – radijo pultas jų nepakeičia.
Remontuojant kraną – LOTO ant įvadinio jungiklio. STOP mygtukas nėra įrenginio atjungimas nuo tinklo.
Mygtukams 1–4 nepriskirkite krovinį laikančių funkcijų (elektromagneto, griebtuvo atleidimo) be papildomos saugos grandinės.

Greitas pasirinkimo gidas

10 mygtukų + START/STOP

1 greitis

24–440 V AC/DC

IP65

Patikrinkite prieš užsakant:

Kontaktorių ritių įtampa patenka į 24–440 V AC/DC ir sutampa su imtuvo maitinimu.
Užsakykite 433 MHz versiją; 315 MHz ES paprastai nėra SRD juosta – patikrinkite, ar dažnis leidžiamas jūsų šalyje.
Kiek krypčių ir papildomų funkcijų reikia ir ar pakanka 1 greičio.

DUK

Ar imtuvą galima jungti tiesiai prie variklio?
Ne. Imtuvo relės skirtos kontaktorių ritėms valdyti, o variklį jungia kontaktoriai – taip pat, kaip su laidiniu pultu.

Kas nutinka praradus radijo ryšį?
Imtuvas turi atjungti MAIN relę ir pagrindinį kontaktorių – kranas sustoja (EN 60204-32). Paleidžiant patikrinkite: išjunkite siųstuvą judesio metu.

Kokią valdymo įtampą galima naudoti?
Imtuvas maitinamas 24–440 V AC/DC, todėl tinka 24 V, 48 V, 110 V, 230 V ar 400 V valdymo grandinėms. Imtuvo maitinimas turi sutapti su ričių įtampa.

Kam skirti mygtukai 1–4?
Pagalbinėms funkcijoms – pvz. švyturėliui, garso signalui ar antram keltuvui. Funkciją nustato tai, kas prijungta prie atitinkamos relės.

Kurią dažnio versiją rinktis?
ES – 433 MHz versiją. 315 MHz ES paprastai nėra leidžiama SRD juosta, todėl patikrinkite vietos reikalavimus.

Kokiomis baterijomis maitinamas siųstuvas?
2 × AA baterijomis, kurios lengvai pakeičiamos darbo vietoje.

ES-F23-BB – 10 mygtukų kranų pultas

1 greičio belaidis pultas su 6 krypčių ir 4 papildomais mygtukais, START/STOP ir imtuvu 24–440 V AC/DC, IP65. ES rinkai – 433 MHz versija.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
