  • Nauja prekė   Belaidis kranų valdymo pultas | 12 mygtukų + START/STOP | 1 greitis | 110/220 V AC | IP65 | ES-24-12S
    Nauja prekė   Belaidis kranų valdymo pultas | 12 mygtukų + START/STOP | 1 greitis | 110/220 V AC | IP65 | ES-24-12S 1

    Belaidis kranų valdymo pultas | 12 mygtukų + START/STOP | 1 greitis | 110/220 V AC | IP65 | ES-24-12S

    Kodas: ES-24-12S
    Pasiteirauti apie prekę
    Kaina 123.06 € su PVM
    ( 101.70 € be PVM )

    12 vieno greičio mygtukų radijo pultas krano judesiams ir papildomoms funkcijoms. Tinka kranams su tiesioginio paleidimo varikliais, kur reikia daug funkcijų, bet pakanka vieno greičio.

  • Prekės aprašymas

    Belaidis kranų valdymo pultas ES-24-12S – 12 mygtukų, 1 greitis

    ES-24-12S – pramoninis radijo pultas krano valdymui iš saugaus atstumo. Paspaudus mygtuką, siųstuvas perduoda koduotą komandą, imtuvo relės įjungia atitinkamų kontaktorių rites, o variklius junginėja kontaktoriai. Valdymo atstumas – iki ~150 m atviroje erdvėje.

    Pagrindinė mintis:
    Kai kranas turi daugiau nei tris judesius (pvz., dvi gerves) arba papildomus įrenginius, 12 mygtukų leidžia viską valdyti vienu pultu. Vieno greičio logika paprasta – kiekvienas mygtukas valdo vieną kontaktorių.
    Mygtukai
    12 + START/STOP
    Greičiai
    1
    Radijas
    iki ~150 m, 4,3 mlrd. kodų
    Imtuvas
    110/220 V AC, relės 10 A

    Veikimo principas

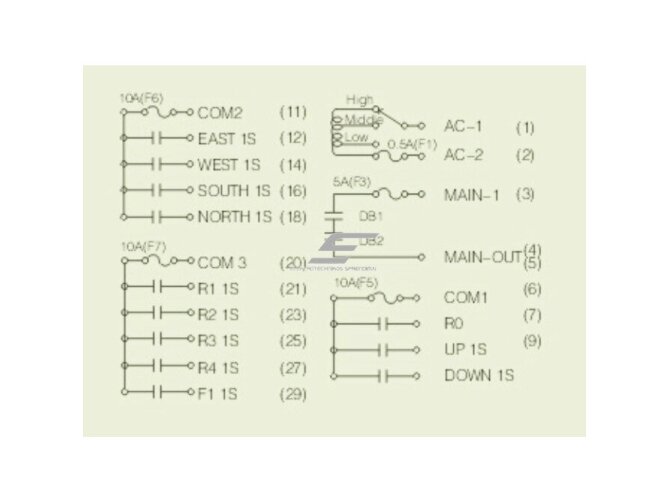

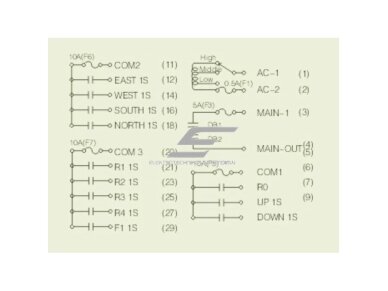

    Imtuvas montuojamas krano valdymo spintoje arba šalia jos. Jo maitinimo įtampa turi sutapti su kontaktorių ričių valdymo grandinės įtampa (110/220 V AC), o relių išėjimai jungiami į krypčių kontaktorių rites.

    Pasukus raktą ir paspaudus START, įjungiama MAIN relė ir pagrindinis kontaktorius KM0. Paspaudus grybo tipo STOP arba dingus radijo ryšiui, KM0 turi atsijungti ir kranas sustoti – tai EN 60204-32 reikalavimas, jį patikrinkite paleidžiant sistemą.

    Operatorius stovi ten, kur geriausiai matyti krovinys, o ne prie laidinio pulto. Vieno greičio mygtukai paprasti – mažiau klaidų, kai pultą naudoja skirtingi darbuotojai.

    Kuo naudingas ES-24-12S?
    Daug valdymo kanalų be dviejų greičių sudėtingumo ir be brangesnės įrangos. Jungimas paprastas: viena relė – viena kontaktoriaus ritė.

    Techninės specifikacijos

    Prekės tipas Belaidis kranų valdymo pultas (siųstuvas + imtuvas)
    Modelis ES-24-12S
    Komplektacija Siųstuvas, imtuvas
    Mygtukai 12 mygtukų; START, grybo tipo STOP, pasukamas raktinis jungiklis
    Greičiai 1
    Valdymo atstumas iki ~150 m atviroje erdvėje
    Imtuvo maitinimas 110/220 V AC; variantai: 24/48/110/220 V AC, 12/24 V DC
    Imtuvo relių kontaktai 10 A, 250 V AC
    Saugos kodas 4,3 mlrd. unikalių ID kodų
    Siųstuvo maitinimas 2 × AA, LED baterijos indikacija
    Apsaugos klasė IP65
    Darbo temperatūra −35…+75 °C

    Pagrindinės funkcijos

    • Grybo tipo STOP – atjungia pagrindinį kontaktorių KM0 ir sustabdo visus judesius
    • START ir raktinis jungiklis – pultas neįsijungs be rakto, apsauga nuo pašalinių
    • Vieno greičio mygtukai – viena relė valdo vieną kontaktoriaus ritę
    • 4,3 mlrd. ID kodų – siųstuvas valdo tik savo imtuvą, gretimi kranai nesikerta
    • LED baterijos indikacija – 2 × AA pakeisite laiku
    • Relės 10 A – kontaktorių ritėms valdyti

    Kuo skiriasi nuo panašių modelių?

    • ES-24-12D – Tie patys 12 mygtukų, bet dviejų pakopų – lėtas ir greitas greitis.
    • ES-24-10S – 10 mygtukų, 1 greitis – trims ašims ir dviem papildomoms poroms.
    • ES-F23-BB – 10 mygtukų, 1 greitis, imtuvas 24–440 V AC/DC.

    Kur naudojamas?

    • Tiltiniai kranai gamybos cechuose
    • Mostiniai ir konsoliniai kranai darbo vietose
    • Portaliniai kranai sandėliuose ir metalo aikštelėse
    • Elektriniai telferiai ir gervės
    • Krovinių vežimėliai ir pervažos
    • Senų laidinių pultų keitimas radijo valdymu

    Naudojimas pagal poreikį

    Elektromontuotojui
    Aiški logika: relė → kontaktoriaus ritė, STOP → KM0. Esama krano schema lieka, keičiamas tik valdymo pultas.
    Gamybos įmonei
    Operatorius dirba iš saugios vietos ir mato krovinį – mažiau smūgių ir prastovų.
    Statybų / sandėlio aikštelei
    IP65 siųstuvas ir valdymas iki ~150 m – tinka lauko ir nešildomoms patalpoms.

    Praktinis panaudojimas

    Jeigu krane yra pagrindinis ir pagalbinis kėlimas, tiltas ir vežimėlis su vieno greičio varikliais, tada 8 ES-24-12S mygtukai valdo šias keturias ašis per krypčių kontaktorius, o likę 4 mygtukai lieka signaliniam švyturėliui ir apšvietimui.

    Pliusai

    • 12 mygtukų – iki 6 judesių ir funkcijų porų viename pulte
    • Paprastas 1 greičio valdymas – lengva sujungti ir išmokyti operatorių
    • Raktinis jungiklis ir START – apsauga nuo atsitiktinio įjungimo
    • 4,3 mlrd. ID kodų – keli kranai viename ceche
    • IP65, −35…+75 °C – tinka ir nešildomoms patalpoms

    Minusai / ribojimai

    • Radijo dažnis priklauso nuo versijos – suderinkite jį prieš užsakydami; universalus 24–440 V AC/DC imtuvas – ES-F23-BB
    • Relės 10 A skirtos tik valdymo grandinei – kontaktoriai būtini
    • Tik 1 greitis – tiksliam pozicionavimui rinkitės ES-24-12D
    • Jei reikia tik trijų judesių, užteks ES-24-8S

    Saugos ir montavimo pastabos

    • Imtuvo relės jungia tik kontaktorių rites – variklio srovė eina per kontaktorius, ne per pultą.
    • STOP / MAIN relę junkite į pagrindinio kontaktoriaus KM0 grandinę: STOP ir ryšio praradimas turi sustabdyti kraną (EN 60204-32).
    • Galinius jungiklius (SQ) ir priešingų krypčių NC blokavimą palikite valdymo grandinėje – pultas jų nepakeičia.
    • Imtuvo maitinimo įtampa turi sutapti su valdymo grandinės įtampa.
    • Jei kranas valdomas dažnio keitikliu, relės jungiamos į keitiklio valdymo įėjimus, ne į variklio grandinę.
    • Montuodami ar remontuodami atjunkite įvadinį jungiklį ir jį užrakinkite (LOTO).

    Greitas pasirinkimo gidas

    12 mygtukų
    1 greitis
    110/220 V AC
    IP65

    Patikrinkite prieš užsakant:

    • Kontaktorių ričių įtampa = imtuvo maitinimo įtampa.
    • Prieš užsakydami suderinkite radijo dažnį ir patikrinkite, ar jis leidžiamas jūsų šalyje.
    • Kiek krypčių, greičių ir papildomų funkcijų reikia jūsų kranui.

    DUK

    Ar imtuvas gali tiesiogiai jungti variklį?
    Ne. Relės (10 A) skirtos valdymo grandinei: jos junginėja kontaktorių rites, o variklio srovę perduoda kontaktoriai.
    Kokią imtuvo maitinimo įtampą pasirinkti?
    Tokią pačią kaip kontaktorių ričių grandinės įtampa. Bazinė versija 110/220 V AC, kiti variantai – 24/48 V AC ir 12/24 V DC.
    Kokiu radijo dažniu veikia pultas?
    Dažnis priklauso nuo versijos – prieš užsakydami jį suderinkite su mumis. ES dažniausiai naudojama 433 MHz juosta; patikrinkite, ar dažnis leidžiamas jūsų šalyje.
    Kas nutinka, jei dingsta radijo ryšys?
    Pagal EN 60204-32 kranas turi sustoti: STOP/MAIN relė atjungia pagrindinį kontaktorių KM0. Tai būtina patikrinti paleidžiant sistemą.
    Ar galima gauti du greičius?
    Ne, šis pultas vieno greičio. Jei reikia lėto ir greito greičio, rinkitės ES-24-12D.
    Kokios baterijos naudojamos siųstuve?
    2 × AA. LED indikatorius parodo, kada jas keisti.

    ES-24-12S – 12 mygtukų, 1 greitis

    Daugiafunkcis pultas kranams su vieno greičio varikliais. Jei reikės lėto pozicionavimo – rinkitės ES-24-12D.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
