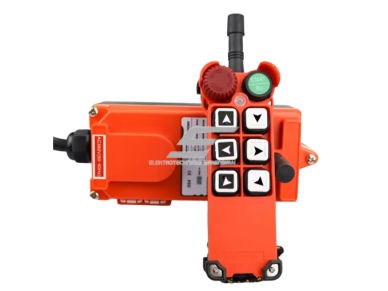

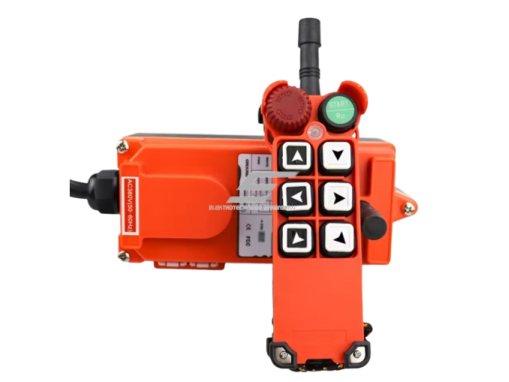

  • Nauja prekė   Belaidis kranų valdymo pultas | 6 mygtukai + START + grybo STOP | 1 greitis | 24–440 V AC/DC | IP65 | ES-F21-E1-TX
    Nauja prekė   Belaidis kranų valdymo pultas | 6 mygtukai + START + grybo STOP | 1 greitis | 24–440 V AC/DC | IP65 | ES-F21-E1-TX 1
    Nauja prekė   Belaidis kranų valdymo pultas | 6 mygtukai + START + grybo STOP | 1 greitis | 24–440 V AC/DC | IP65 | ES-F21-E1-TX 2
    Nauja prekė   Belaidis kranų valdymo pultas | 6 mygtukai + START + grybo STOP | 1 greitis | 24–440 V AC/DC | IP65 | ES-F21-E1-TX 3

    Belaidis kranų valdymo pultas | 6 mygtukai + START + grybo STOP | 1 greitis | 24–440 V AC/DC | IP65 | ES-F21-E1-TX

    Kodas: ES-F21-E1-TX
    Pasiteirauti apie prekę
    Kaina 117.98 € su PVM
    ( 97.50 € be PVM )

    1 greičio belaidis kranų pultas: 6 krypčių mygtukai, START ir grybo tipo avarinis STOP siaurame 45 mm siųstuve. Imtuvas 24–440 V AC/DC jungiamas į esamą kontaktorių valdymo grandinę.

  • Prekės aprašymas

    Belaidis kranų pultas ES-F21-E1-TX – 6 mygtukai, grybo STOP, imtuvas 24–440 V AC/DC

    ES-F21-E1-TX – radijo pultas telferiui ar kraninei sijai su trimis judesių ašimis. Paspaudus mygtuką siųstuve, signalas radijo kanalu perduodamas imtuvui, o imtuvo relės įjungia atitinkamų kontaktorių rites. Variklius toliau jungia kontaktoriai – kaip ir su laidiniu pultu.

    Pagrindinė mintis:
    6 vieno greičio mygtukai apima tris judesių poras: kėlimą, tiltą ir vežimėlį. Grybo tipo STOP viršuje lengvai randamas net su pirštinėmis, o universalus imtuvo maitinimas tinka beveik bet kuriai valdymo grandinei be papildomo transformatoriaus.
    Mygtukai
    6 + START + STOP
    Greičiai
    1
    Atstumas
    iki ~100 m
    Imtuvas
    24–440 V AC/DC

    Veikimo principas

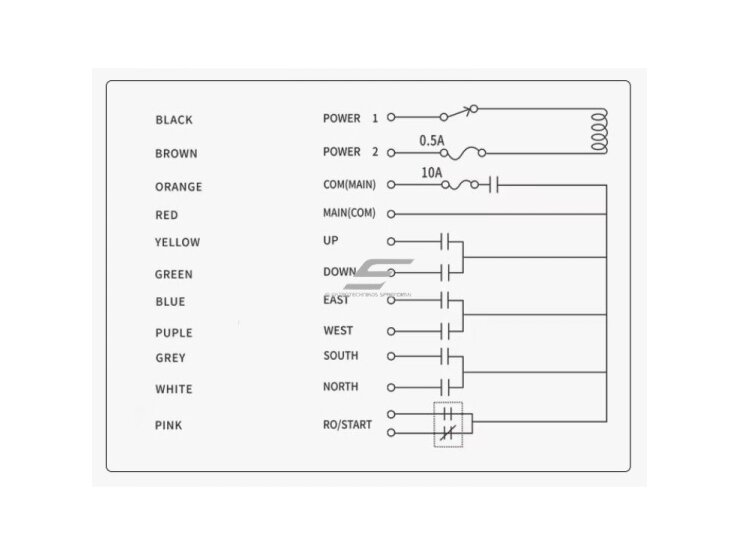

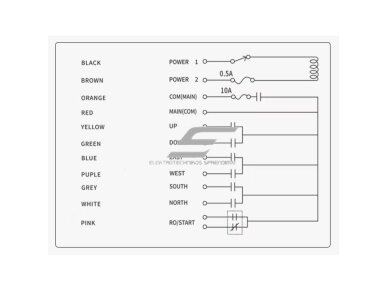

    Imtuvas (205×80 mm) tvirtinamas ant krano ar telferio ir maitinamas valdymo grandinės įtampa iš 24–440 V AC/DC diapazono. Krypčių relių išėjimai jungiami vietoj laidinio pulto mygtukų – į kontaktorių ričių grandines.

    START įjungia MAIN relę ir pagrindinį kontaktorių, STOP jį atjungia. Kol mygtukas laikomas, laikoma ir krypties relė; atleidus – kontaktorius atsileidžia. Praradus ryšį imtuvas turi atjungti MAIN relę.

    Operatorius eina šalia krovinio, mato kabinimo vietą ir kliūtis, o ne tempia laidą. Mažiau smūgių stropuojant ir nebereikia keisti nutrūkusio pulto kabelio.

    Kuo naudingas ES-F21-E1-TX?
    Paprastas 1 greičio pultas pilnam 3 ašių kranui su grybo tipo STOP siųstuvo viršuje. Tinka keisti susidėvėjusį laidinį pultą, kai kontaktorinė schema jau yra.

    Techninės specifikacijos

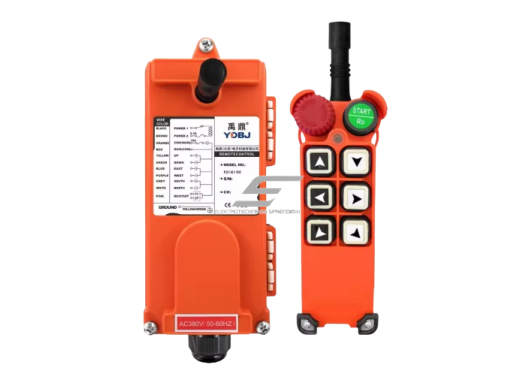

    Prekės tipas Belaidis kranų valdymo pultas (siųstuvas + imtuvas)
    Modelis ES-F21-E1-TX
    Komplektacija 1 siųstuvas + 1 imtuvas
    Mygtukai 6 krypčių (vieno greičio) + START + STOP
    Avarinis išjungimas grybo tipo STOP mygtukas
    Greičiai 1 (vieno greičio mygtukai)
    Valdymo atstumas iki ~100 m atviroje erdvėje
    Imtuvo maitinimas 24–440 V AC/DC
    Imtuvo jautrumas −110 dBm
    Siųstuvo galia ≤10 dBm
    Siųstuvo korpusas sustiprintas ABS, IP65

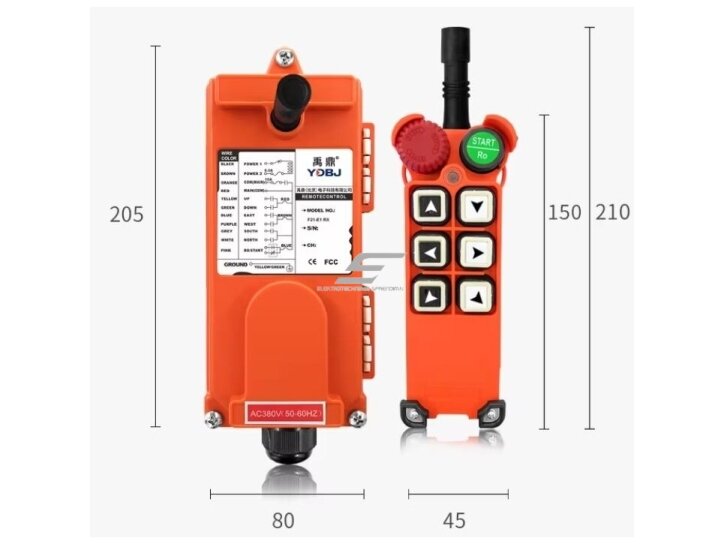

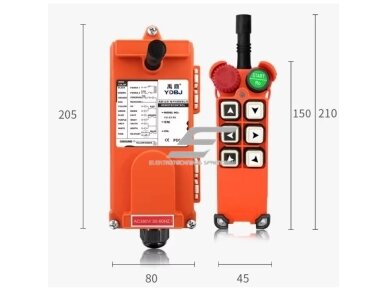

    Siųstuvo matmenys 210×45 mm
    Imtuvo matmenys 205×80 mm

    Pagrindinės funkcijos

    • 6 krypčių mygtukai – kėlimas, tiltas ir vežimėlis į abi puses
    • Grybo tipo STOP – randamas ir paspaudžiamas akimirksniu
    • START mygtukas – pagrindinis kontaktorius įjungiamas tik sąmoningu veiksmu
    • Imtuvas 24–440 V AC/DC – vienas modelis 24 V, 230 V ar 400 V valdymui
    • Siauras 45 mm siųstuvas – patogiai laikomas viena ranka
    • IP65 siųstuvas – dulkės ir vandens čiurkšlės jam nekenkia

    Kuo skiriasi nuo panašių modelių?

    • F21-E1B-TX – Tie patys 6 mygtukai + START/STOP ir imtuvas 24–440 V AC/DC, bet platesnis 70 mm siųstuvas su 2×4 mygtukų išdėstymu; grybo tipo STOP jo apraše nenurodytas.
    • EL-F21-2S-TX – Tik 2 krypčių mygtukai + START – vienai ašiai, pvz. tik kėlimui.
    • ES-F23-BB – 10 mygtukų + START/STOP – papildomi mygtukai 1–4 pagalbinėms funkcijoms.
    • ES-F21-E1B(H) – Kompaktiškas 1 greičio pultas, veikiantis ES SRD 868 MHz juostoje.

    Kur naudojamas?

    • Telferiai su elektriniu vežimėliu
    • Vienasijės ir dvisijės kraninės sijos
    • Metalo konstrukcijų ir suvirinimo cechai
    • Sandėlių ir logistikos kėlimo įranga
    • Senų kranų modernizacija vietoj laidinio pulto
    • Lauko kraninės sijos (siųstuvas IP65)

    Naudojimas pagal poreikį

    Elektromontuotojui
    Relių išėjimai jungiami vietoj laidinio pulto mygtukų – kontaktoriai ir schema lieka; universalus maitinimas – mažiau variantų sandėlyje.
    Gamybos įmonei
    Operatorius dirba arti krovinio ir mato stropavimą – mažiau sugadintų detalių ir prastovų dėl nutrūkusio kabelio.
    Statybų / sandėlio aikštelei
    Valdymas iki ~100 m atviroje erdvėje, IP65 siųstuvas tinka dulkėtai ir drėgnai aplinkai.

    Praktinis panaudojimas

    Jeigu cecho kraninės sijos laidinis pultas nuolat kliūva už ruošinių, o kontaktorių ritės 230 V AC, tada imtuvas maitinamas iš tos pačios 230 V AC grandinės, 6 krypčių relės jungiamos į ričių grandines vietoj pulto mygtukų, MAIN relė – į KM0 grandinę. Galiniai jungikliai ir blokavimai lieka kaip buvo.

    Pliusai

    • Pilnas 3 ašių valdymas – 6 krypčių mygtukai
    • Grybo tipo STOP siųstuvo viršuje
    • Universalus imtuvo maitinimas 24–440 V AC/DC
    • Siauras vienos rankos siųstuvas
    • IP65 siųstuvas, sustiprintas ABS korpusas

    Minusai / ribojimai

    • Tik 1 greitis – švelniam pozicionavimui rinkitės 2 greičių pultą (pvz. ES-F23-6D) su 2 greičių varikliu ar dažnio keitikliu.
    • Nėra papildomų mygtukų pagalbinėms funkcijoms – tam ES-F23-BB (10 mygtukų).
    • Radijo dažnis ir imtuvo relių srovė apraše nenurodyti – pasitikslinkite prieš užsakant.

    Saugos ir montavimo pastabos

    • Imtuvo relės jungia kontaktorių rites, ne variklį tiesiogiai – relių kontaktai skirti tik valdymo grandinei.
    • Imtuvo maitinimo įtampa turi sutapti su valdymo grandinės (ričių) įtampa; diapazonas – 24–440 V AC/DC.
    • STOP / MAIN relė jungiama taip, kad atjungtų pagrindinį kontaktorių KM0. Praradus ryšį kranas turi sustoti (EN 60204-32) – patikrinkite paleidžiant.
    • Galiniai jungikliai (SQ) ir priešingų krypčių NC blokavimas lieka grandinėje – radijo pultas jų nepakeičia.
    • Remontuojant kraną – LOTO ant įvadinio jungiklio. STOP mygtukas nėra įrenginio atjungimas nuo tinklo.

    Greitas pasirinkimo gidas

    6 mygtukai + START/STOP
    Grybo STOP
    24–440 V AC/DC
    IP65

    Patikrinkite prieš užsakant:

    • Kontaktorių ritių įtampa patenka į 24–440 V AC/DC ir sutampa su imtuvo maitinimu.
    • Komplekto radijo dažnis (ES SRD juostos – 433 / 868 MHz) – patikrinkite, ar dažnis leidžiamas jūsų šalyje.
    • Ar pakanka 3 ašių ir 1 greičio – lėtam pozicionavimui reikia 2 greičių pulto.

    DUK

    Ar imtuvą galima jungti tiesiai prie variklio?
    Ne. Imtuvo relės skirtos kontaktorių ritėms valdyti, o variklį jungia kontaktoriai – taip pat, kaip su laidiniu pultu.
    Kas nutinka praradus radijo ryšį?
    Imtuvas turi atjungti MAIN relę ir pagrindinį kontaktorių – kranas sustoja (EN 60204-32). Paleidžiant patikrinkite: išjunkite siųstuvą judesio metu.
    Kokią valdymo įtampą galima naudoti?
    Imtuvas maitinamas 24–440 V AC/DC, todėl tinka 24 V, 48 V, 110 V, 230 V ar 400 V valdymo grandinėms. Imtuvo maitinimas turi sutapti su ričių įtampa.
    Kuo ES-F21-E1-TX skiriasi nuo F21-E1B-TX?
    Mygtukai ir imtuvo maitinimas tie patys. Skiriasi siųstuvas: ES-F21-E1-TX siauresnis (45 mm) su grybo tipo STOP, F21-E1B-TX platesnis (70 mm) su 2×4 mygtukų išdėstymu.
    Ar šiuo pultu galima valdyti 2 greičių kraną?
    Ne – mygtukai vieno greičio. Antram greičiui reikia 2 greičių pulto, pvz. ES-F23-6D.
    Koks realus valdymo atstumas?
    Iki ~100 m atviroje erdvėje; tarp metalinių konstrukcijų – mažiau. Imtuvo antenos nemontuokite metalinėje dėžėje.

    ES-F21-E1-TX – 3 ašių belaidis pultas su grybo STOP

    Vieno greičio pultas telferiui ar kraninei sijai: 6 krypčių mygtukai, START, grybo tipo STOP ir imtuvas 24–440 V AC/DC. Laidinis pultas pakeičiamas nekeičiant kontaktorinės schemos.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
