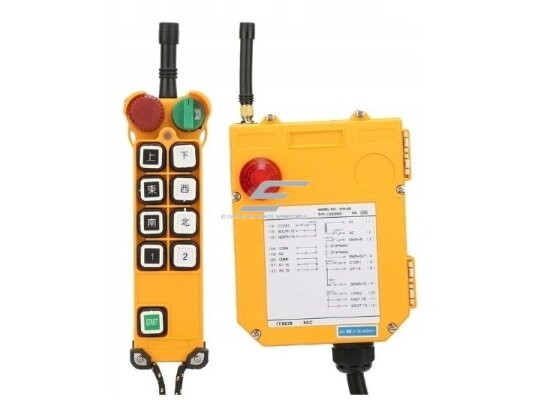

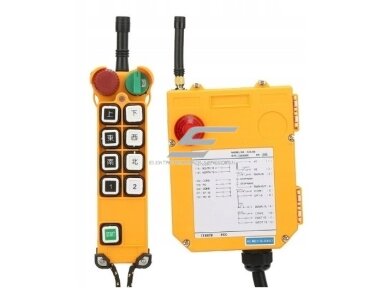

    Nauja prekė   Belaidis kranų valdymo pultas | 8 mygtukai + START/STOP | 1 greitis | 24/36/48/220/380 V | IP65 | ES-24-8S 1
    Nauja prekė   Belaidis kranų valdymo pultas | 8 mygtukai + START/STOP | 1 greitis | 24/36/48/220/380 V | IP65 | ES-24-8S 2

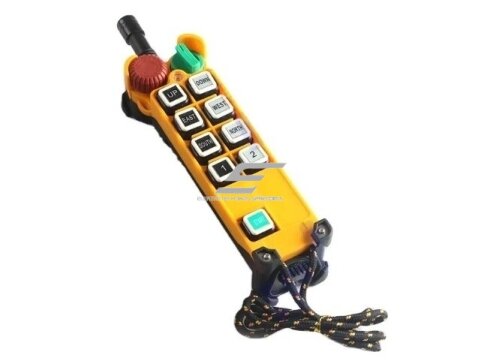

    Belaidis kranų valdymo pultas | 8 mygtukai + START/STOP | 1 greitis | 24/36/48/220/380 V | IP65 | ES-24-8S

    Kodas: ES-24-8S
    Pasiteirauti apie prekę
    Kaina 144.12 € su PVM
    ( 119.11 € be PVM )

    8 mygtukų 1 greičio radijo pultas su imtuvu, kurio maitinimas parenkamas nuo 24 iki 380 V. Valdymo atstumas iki 100 m, IP65 siųstuvas su 2 × AA baterijomis.

  • Prekės aprašymas

    Belaidis kranų valdymo pultas ES-24-8S – 8 mygtukai, 1 greitis

    ES-24-8S – pramoninis radijo pultas krano valdymui iš saugaus atstumo. Paspaudus mygtuką, siųstuvas perduoda koduotą komandą, imtuvo relės įjungia atitinkamų kontaktorių rites, o variklius junginėja kontaktoriai. Valdymo atstumas – iki 100 m.

    Pagrindinė mintis:
    Imtuvo maitinimą galima parinkti pagal esamą krano valdymo grandinę – 24, 36, 48, 220 arba 380 V, todėl nereikia papildomo valdymo transformatoriaus. 8 mygtukų pakanka trims judesio ašims ir dviem papildomoms funkcijoms.
    Mygtukai
    8 + START/STOP
    Greičiai
    1
    Radijas
    iki 100 m, −110 dBm
    Imtuvas
    24–380 V, relės 8 A

    Veikimo principas

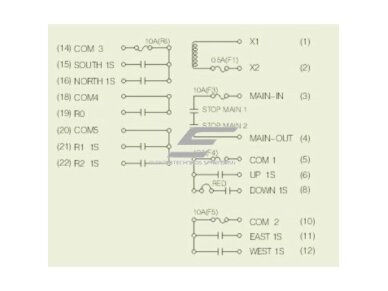

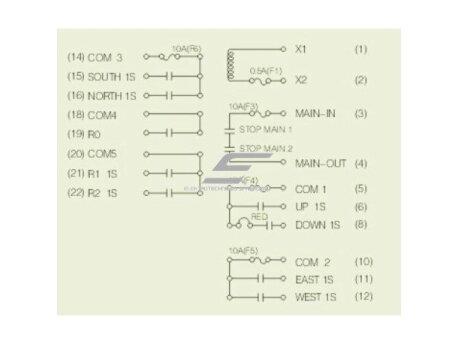

    Imtuvas montuojamas krano valdymo spintoje arba šalia jos. Jo maitinimo įtampa turi sutapti su kontaktorių ričių valdymo grandinės įtampa (24/36/48/220/380 V), o relių išėjimai jungiami į krypčių kontaktorių rites.

    Pasukus raktą ir paspaudus START, įjungiama MAIN relė ir pagrindinis kontaktorius KM0. Paspaudus STOP arba dingus radijo ryšiui, KM0 turi atsijungti ir kranas sustoti – tai EN 60204-32 reikalavimas, jį patikrinkite paleidžiant sistemą.

    Operatorius stovi ten, kur geriausiai matyti krovinys, o ne prie laidinio pulto. Vieno greičio mygtukai paprasti – mažiau klaidų, kai pultą naudoja skirtingi darbuotojai.

    Kuo naudingas ES-24-8S?
    Lengvai pritaikomas prie skirtingų valdymo įtampų, įskaitant 380 V ritių grandines senesniuose kranuose. Paprastas 1 greičio valdymas be papildomos įrangos.

    Techninės specifikacijos

    Prekės tipas Belaidis kranų valdymo pultas (siųstuvas + imtuvas)
    Modelis ES-24-8S
    Komplektacija Siųstuvas, imtuvas
    Mygtukai 8 mygtukai; START, STOP, pasukamas raktinis jungiklis
    Greičiai 1
    Valdymo atstumas iki 100 m
    Imtuvo jautrumas −110 dBm
    Imtuvo maitinimas 24, 36, 48, 220 arba 380 V (parenkama užsakant)
    Imtuvo relių kontaktai 8 A, sandarios relės
    Siųstuvo maitinimas 2 × AA
    Apsaugos klasė IP65

    Pagrindinės funkcijos

    • STOP – atjungia pagrindinį kontaktorių KM0 ir sustabdo visus judesius
    • START ir raktinis jungiklis – pultas neįsijungs be rakto, apsauga nuo pašalinių
    • Vieno greičio mygtukai – viena relė valdo vieną kontaktoriaus ritę
    • Imtuvo maitinimas 24–380 V – parenkamas pagal esamą valdymo grandinę
    • 2 × AA maitinimas – baterijos lengvai gaunamos bet kur
    • Relės 8 A – kontaktorių ritėms valdyti

    Kuo skiriasi nuo panašių modelių?

    • ES-24-8D – 8 dviejų pakopų mygtukai – lėtas ir greitas greitis, R1/R2 funkcijos.
    • ES-24-10S – 10 mygtukų, 1 greitis – daugiau kanalų papildomoms funkcijoms.
    • ES-ML-K6 – 6 krypčių mygtukai, 868 MHz, IP68 – kai reikia ES SRD dažnio ir didesnio sandarumo.

    Kur naudojamas?

    • Tiltiniai kranai gamybos cechuose
    • Mostiniai ir konsoliniai kranai darbo vietose
    • Portaliniai kranai sandėliuose ir metalo aikštelėse
    • Elektriniai telferiai ir gervės
    • Krovinių vežimėliai ir pervažos
    • Senų laidinių pultų keitimas radijo valdymu

    Naudojimas pagal poreikį

    Elektromontuotojui
    Aiški logika: relė → kontaktoriaus ritė, STOP → KM0. Esama krano schema lieka, keičiamas tik valdymo pultas.
    Gamybos įmonei
    Operatorius dirba iš saugios vietos ir mato krovinį – mažiau smūgių ir prastovų.
    Statybų / sandėlio aikštelei
    IP65 siųstuvas ir valdymas iki 100 m – tinka lauko ir nešildomoms patalpoms.

    Praktinis panaudojimas

    Jeigu senesnio tiltinio krano kontaktorių ritės maitinamos 380 V, tada užsakomas ES-24-8S su 380 V imtuvu ir jungiamas tiesiai į esamą valdymo grandinę, paliekant galinius jungiklius ir NC blokavimą.

    Pliusai

    • Paprastas 1 greičio valdymas – lengva sujungti ir išmokyti operatorių
    • Raktinis jungiklis ir START – apsauga nuo atsitiktinio įjungimo
    • Imtuvo maitinimas parenkamas nuo 24 iki 380 V
    • Imtuvo jautrumas −110 dBm
    • IP65 siųstuvas, 2 × AA baterijos

    Minusai / ribojimai

    • Radijo dažnis apraše nenurodytas – patikslinkite prieš užsakydami
    • Relės 8 A skirtos tik valdymo grandinei – kontaktoriai būtini
    • Tik 1 greitis – tiksliam pozicionavimui rinkitės ES-24-8D
    • Atstumas iki 100 m – didesnėms aikštelėms rinkitės didesnio atstumo modelį

    Saugos ir montavimo pastabos

    • Imtuvo relės jungia tik kontaktorių rites – variklio srovė eina per kontaktorius, ne per pultą.
    • STOP / MAIN relę junkite į pagrindinio kontaktoriaus KM0 grandinę: STOP ir ryšio praradimas turi sustabdyti kraną (EN 60204-32).
    • Galinius jungiklius (SQ) ir priešingų krypčių NC blokavimą palikite valdymo grandinėje – pultas jų nepakeičia.
    • Imtuvo maitinimo įtampa turi sutapti su valdymo grandinės įtampa.
    • Jei kranas valdomas dažnio keitikliu, relės jungiamos į keitiklio valdymo įėjimus, ne į variklio grandinę.
    • Montuodami ar remontuodami atjunkite įvadinį jungiklį ir jį užrakinkite (LOTO).

    Greitas pasirinkimo gidas

    8 mygtukai
    1 greitis
    24–380 V
    IP65

    Patikrinkite prieš užsakant:

    • Kontaktorių ričių įtampa = imtuvo maitinimo įtampa.
    • Paprašykite patvirtinti radijo dažnį ir patikrinkite, ar jis leidžiamas jūsų šalyje.
    • Kiek krypčių, greičių ir papildomų funkcijų reikia jūsų kranui.

    DUK

    Ar imtuvas gali tiesiogiai jungti variklį?
    Ne. Relės (8 A) skirtos valdymo grandinei: jos junginėja kontaktorių rites, o variklio srovę perduoda kontaktoriai.
    Kokią imtuvo maitinimo įtampą pasirinkti?
    Tokią pačią kaip kontaktorių ričių grandinės įtampa: 24, 36, 48, 220 arba 380 V. Ją nurodykite užsakydami.
    Koks pulto radijo dažnis?
    Šios prekės duomenyse dažnis nenurodytas. Užsakydami paprašykite jį patvirtinti ir patikrinkite, ar jis leidžiamas jūsų šalyje.
    Kas nutinka, jei dingsta radijo ryšys?
    Pagal EN 60204-32 kranas turi sustoti: STOP/MAIN relė atjungia pagrindinį kontaktorių KM0. Tai būtina patikrinti paleidžiant sistemą.
    Ar galima gauti du greičius?
    Ne, šis pultas vieno greičio. Jei reikia lėto ir greito greičio, rinkitės ES-24-8D.
    Kokios baterijos naudojamos siųstuve?
    2 × AA. Turėkite atsargines, kad pultas neišsikrautų pamainos metu.

    ES-24-8S – 8 mygtukai, 1 greitis

    Paprastas pultas kranams su vieno greičio varikliais ir įvairia valdymo įtampa. Užsakydami nurodykite imtuvo įtampą ir patikslinkite dažnį.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
