    Belaidis kranų valdymo pultas | 8 mygtukai + START/STOP | 2 greičiai | 310/410 MHz | 110/220 V AC | IP65 | ES-24-8D

    Kodas: ES-24-8D
    Pasiteirauti apie prekę
    Kaina 165.24 € su PVM
    ( 136.57 € be PVM )

    8 dviejų pakopų mygtukų radijo pultas trims judesio ašims (aukštyn/žemyn, rytai/vakarai, pietūs/šiaurė) ir R1/R2 funkcijoms. Imtuvas iš anksto sukabeliuotas, su MAINLINE ON indikacija.

  • Prekės aprašymas

    Belaidis kranų valdymo pultas ES-24-8D – 8 mygtukai, 2 greičiai

    ES-24-8D – pramoninis radijo pultas krano valdymui iš saugaus atstumo. Paspaudus mygtuką, siųstuvas perduoda koduotą komandą, imtuvo relės įjungia atitinkamų kontaktorių rites, o variklius junginėja kontaktoriai. Valdymo atstumas – iki ~150 m atviroje erdvėje.

    Pagrindinė mintis:
    Klasikinis tiltinio krano rinkinys: kėlimas, tiltas ir vežimėlis, kiekvienas su dviem greičiais, plius dvi R1/R2 funkcijos. MAINLINE ON indikatorius imtuve iš karto rodo, ar įjungtas pagrindinis kontaktorius.
    Mygtukai
    8 + START/STOP
    Greičiai
    2
    Radijas
    310/410 MHz, iki ~150 m
    Imtuvas
    110/220 V AC, relės 10 A

    Veikimo principas

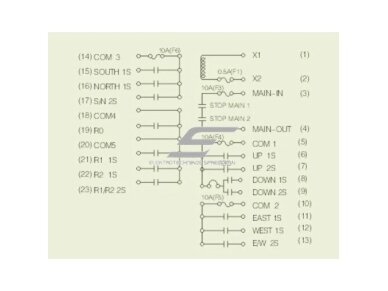

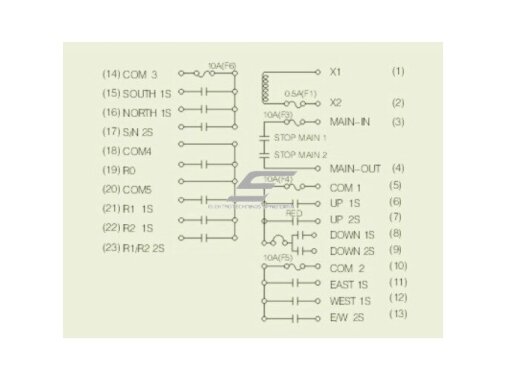

    Imtuvas montuojamas krano valdymo spintoje arba šalia jos. Jo maitinimo įtampa turi sutapti su kontaktorių ričių valdymo grandinės įtampa (110/220 V AC), o relių išėjimai jungiami į krypčių ir greičių kontaktorių rites. Imtuvas tiekiamas iš anksto sukabeliuotas, todėl jungimas spintoje greitesnis.

    Pasukus raktą ir paspaudus START, įjungiama MAIN relė ir pagrindinis kontaktorius KM0. Paspaudus grybo tipo STOP arba dingus radijo ryšiui, KM0 turi atsijungti ir kranas sustoti – tai EN 60204-32 reikalavimas, jį patikrinkite paleidžiant sistemą. Dviejų pakopų mygtukas: 1 pakopa – lėtas greitis, 2 pakopa – greitas.

    Operatorius stovi ten, kur geriausiai matyti krovinys, o ne prie laidinio pulto. Lėtas greitis padeda tiksliai pastatyti krovinį, greitas – sutaupo laiką perkeliant.

    Kuo naudingas ES-24-8D?
    Viena konfigūracija apima visus tipinius tiltinio krano judesius su lėtu ir greitu greičiu. Sukabeliuotas imtuvas ir MAINLINE ON indikacija sutrumpina montavimą ir gedimų paiešką.

    Techninės specifikacijos

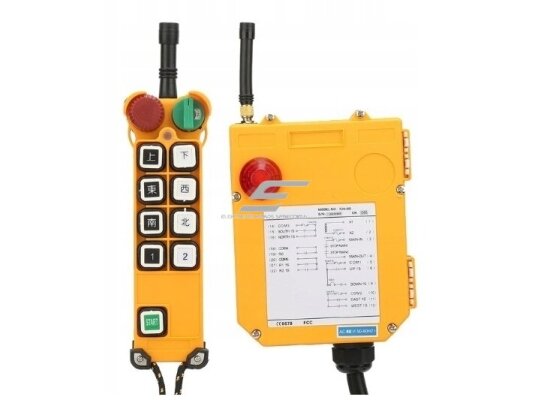

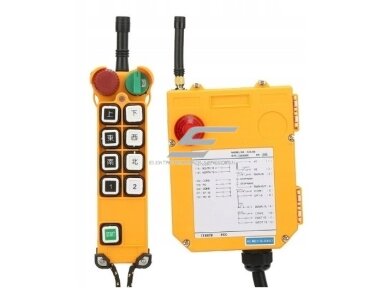

    Prekės tipas Belaidis kranų valdymo pultas (siųstuvas + imtuvas)
    Modelis ES-24-8D
    Komplektacija Siųstuvas, imtuvas

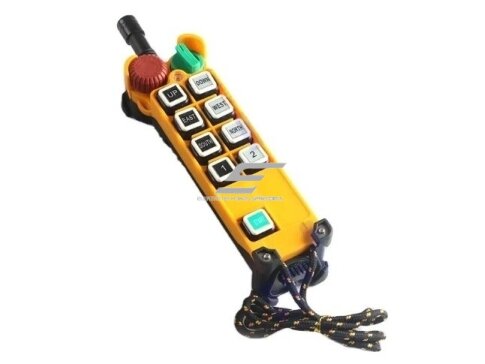

    Mygtukai 8 dviejų pakopų: aukštyn/žemyn, rytai/vakarai, pietūs/šiaurė, R1/R2; START, nuimamas grybo tipo STOP, raktinis jungiklis
    Greičiai 2 (1 pakopa – lėtas, 2 pakopa – greitas)
    Radijo dažnis 310 MHz / 410 MHz (patikrinkite leidimą savo šalyje)
    Valdymo atstumas iki ~150 m atviroje erdvėje
    Imtuvo maitinimas 110/220 V AC; variantai: 24/48/110/220 V AC, 12/24 V DC
    Imtuvo relių kontaktai 10 A, 250 V AC
    Saugos kodas 4,3 mlrd. unikalių ID kodų
    Siųstuvo maitinimas 2 × AA
    Mygtukų resursas iki 2 mln. ciklų
    Imtuvo indikacija MAINLINE ON
    Apsaugos klasė IP65
    Darbo temperatūra −35…+75 °C
    Imtuvo matmenys / svoris ~165 × 114 × 254 mm, 3,18 kg

    Pagrindinės funkcijos

    • Grybo tipo STOP – atjungia pagrindinį kontaktorių KM0 ir sustabdo visus judesius
    • START ir raktinis jungiklis – pultas neįsijungs be rakto, apsauga nuo pašalinių
    • Dviejų pakopų mygtukai – 1 pakopa lėtam, 2 pakopa greitam greičiui
    • R1/R2 funkcijos – papildomiems įrenginiams: sirenai, apšvietimui, magnetui
    • 4,3 mlrd. ID kodų – siųstuvas valdo tik savo imtuvą, gretimi kranai nesikerta
    • 2 × AA maitinimas – baterijos lengvai gaunamos bet kur
    • MAINLINE ON indikatorius – iš karto matyti, ar įjungtas pagrindinis kontaktorius
    • Relės 10 A – kontaktorių ritėms valdyti

    Kuo skiriasi nuo panašių modelių?

    • ES-24-8S – 8 mygtukai, bet 1 greitis ir imtuvas 24–380 V – vieno greičio varikliams.
    • ES-24-10D – 10 dviejų pakopų mygtukų – daugiau laisvų kanalų papildomoms funkcijoms.
    • ES-F21-E2B-8 – Kompaktiškesnis 2 greičių pultas su 230 V AC imtuvu.

    Kur naudojamas?

    • Tiltiniai kranai gamybos cechuose
    • Mostiniai ir konsoliniai kranai darbo vietose
    • Portaliniai kranai sandėliuose ir metalo aikštelėse
    • Elektriniai telferiai ir gervės
    • Krovinių vežimėliai ir pervažos
    • Senų laidinių pultų keitimas radijo valdymu

    Naudojimas pagal poreikį

    Elektromontuotojui
    Aiški logika: relė → kontaktoriaus ritė, STOP → KM0. Esama krano schema lieka, keičiamas tik valdymo pultas.
    Gamybos įmonei
    Operatorius dirba iš saugios vietos ir mato krovinį – mažiau smūgių ir prastovų.
    Statybų / sandėlio aikštelei
    IP65 siųstuvas ir valdymas iki ~150 m – tinka lauko ir nešildomoms patalpoms.

    Praktinis panaudojimas

    Jeigu keičiate susidėvėjusį laidinį pultą 5 t tiltiniame krane su 2 greičių varikliais, tada ES-24-8D imtuvo relės perima tas pačias kontaktorių rites, R1/R2 panaudojamos, pvz., sirenai ir apšvietimui, o laidinis pultas lieka kaip atsarginis valdymas.

    Pliusai

    • Dviejų pakopų mygtukai – tikslus pastatymas ir greitas perkėlimas
    • Raktinis jungiklis ir START – apsauga nuo atsitiktinio įjungimo
    • 4,3 mlrd. ID kodų – keli kranai viename ceche
    • Mygtukų resursas iki 2 mln. ciklų
    • IP65, −35…+75 °C – tinka ir nešildomoms patalpoms

    Minusai / ribojimai

    • 310/410 MHz – ne ES SRD juosta; ES rinkai dažniau tinka 433 MHz modeliai, pvz. ES-F23-BB
    • Relės 10 A skirtos tik valdymo grandinei – kontaktoriai būtini
    • 2 greičiams reikia 2 greičių variklio arba dažnio keitiklio; paprastam kranui – ES-24-8S
    • Imtuvas sveria 3,18 kg – reikia tvirtos montavimo vietos

    Saugos ir montavimo pastabos

    • Imtuvo relės jungia tik kontaktorių rites – variklio srovė eina per kontaktorius, ne per pultą.
    • STOP / MAIN relę junkite į pagrindinio kontaktoriaus KM0 grandinę: STOP ir ryšio praradimas turi sustabdyti kraną (EN 60204-32).
    • Galinius jungiklius (SQ) ir priešingų krypčių NC blokavimą palikite valdymo grandinėje – pultas jų nepakeičia.
    • Imtuvo maitinimo įtampa turi sutapti su valdymo grandinės įtampa.
    • Antros pakopos reles junkite į greito greičio kontaktorius arba dažnio keitiklio greičių įėjimus.
    • Montuodami ar remontuodami atjunkite įvadinį jungiklį ir jį užrakinkite (LOTO).

    Greitas pasirinkimo gidas

    8 mygtukai
    2 greičiai
    310/410 MHz
    IP65

    Patikrinkite prieš užsakant:

    • Kontaktorių ričių įtampa = imtuvo maitinimo įtampa.
    • Patikrinkite, ar 310/410 MHz dažnis leidžiamas jūsų šalyje.
    • Kiek krypčių, greičių ir papildomų funkcijų reikia jūsų kranui.

    DUK

    Ar imtuvas gali tiesiogiai jungti variklį?
    Ne. Relės (10 A) skirtos valdymo grandinei: jos junginėja kontaktorių rites, o variklio srovę perduoda kontaktoriai.
    Kokią imtuvo maitinimo įtampą pasirinkti?
    Tokią pačią kaip kontaktorių ričių grandinės įtampa. Bazinė versija 110/220 V AC, kiti variantai – 24/48 V AC ir 12/24 V DC.
    Ar 310/410 MHz dažnis leidžiamas Europoje?
    Tai JAV rinkai skirtos dažnių versijos, ES dažniausiai naudojama 433 MHz juosta. Prieš naudojimą patikrinkite, ar dažnis leidžiamas jūsų šalyje.
    Kas nutinka, jei dingsta radijo ryšys?
    Pagal EN 60204-32 kranas turi sustoti: STOP/MAIN relė atjungia pagrindinį kontaktorių KM0. Tai būtina patikrinti paleidžiant sistemą.
    Kaip veikia du greičiai?
    Mygtukas turi dvi pakopas: paspaudus lengvai – lėtas greitis, iki galo – greitas. Reikia 2 greičių variklio arba dažnio keitiklio.
    Kokios baterijos naudojamos siųstuve?
    2 × AA. Turėkite atsargines, kad pultas neišsikrautų pamainos metu.

    ES-24-8D – 8 mygtukai, 2 greičiai, R1/R2

    Tinka tipiniam tiltiniam kranui su 2 greičių judesiais. Patikrinkite dažnio leistinumą ir imtuvo maitinimą pagal valdymo grandinę.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
