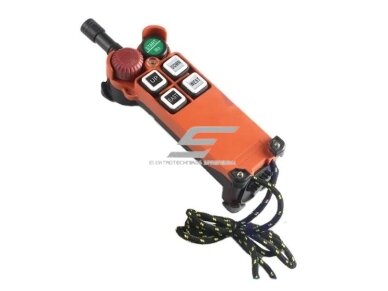

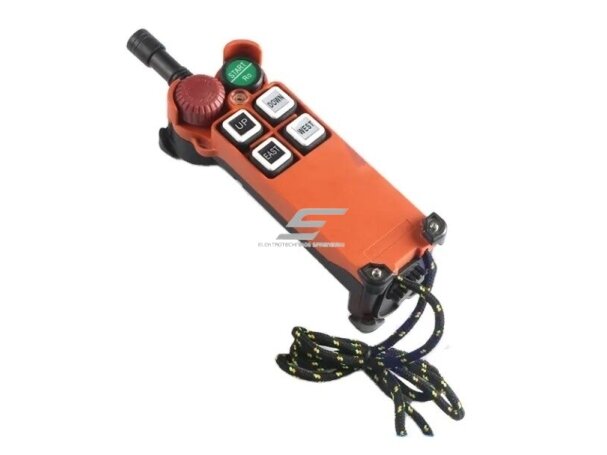

    Belaidis kranų valdymo pultas | 4 mygtukai + STOP + raktas | 1 greitis | 310–320 MHz | 220/110 V AC | IP65 | ES-21-4S

    Kodas: ES-21-4S
    Pasiteirauti apie prekę
    Kaina 65.48 € su PVM
    ( 54.11 € be PVM )

    Kompaktiškas 4 mygtukų belaidis pultas vieno greičio telferiui ar gervei: du judesiai, po dvi kryptis. Turi grybo STOP ir nuimamą raktą OFF/ON/START, todėl pašalinis asmuo krano nepaleis.

  • Prekės aprašymas

    Belaidis kranų valdymo pultas ES-21-4S – 4 mygtukai, 1 greitis, raktas OFF/ON/START

    ES-21-4S – radijo pultas paprastam kranui, telferiui ar gervei su dviem judesiais. Operatorius spaudžia mygtuką siųstuve, signalas radiju perduodamas imtuvui, o imtuvo relės įjungia atitinkamų kontaktorių rites.

    Pagrindinė mintis:
    Keturi mygtukai – tai du judesiai po dvi kryptis, pvz. kėlimas ir vežimėlis. Raktinis jungiklis OFF/ON/START ir grybo STOP leidžia kontroliuoti, kas ir kada paleidžia kraną, o 10 A relės skirtos tik valdymo grandinei.
    Mygtukai
    4 + STOP + raktas
    Greičiai
    1
    Radijas
    310–320 MHz
    Imtuvas
    220/110 V AC, relės 10 A

    Veikimo principas

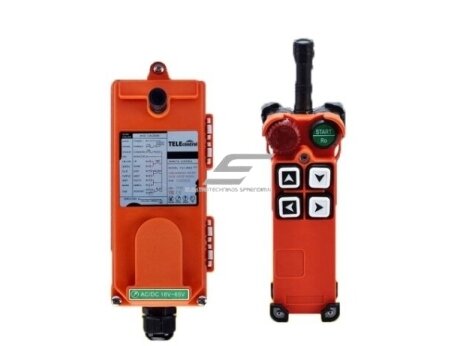

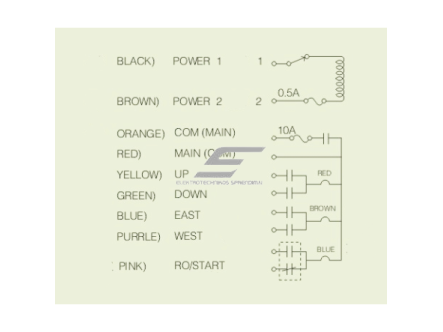

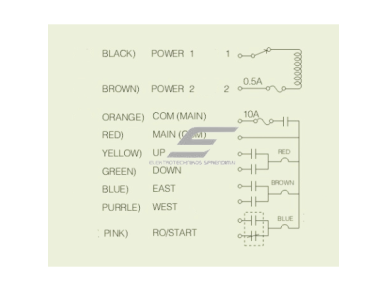

    Imtuvas montuojamas ant krano ar telferio ir jungiamas į valdymo grandinę: maitinimas – iš tos pačios įtampos kaip kontaktorių ritės, relių išėjimai – į krypčių kontaktorių rites, MAIN relė – į pagrindinį kontaktorių KM0.

    Pasukus raktą į START, imtuvas įjungia pagrindinį kontaktorių. Paspaudus grybo STOP arba dingus radijo ryšiui, MAIN relė atsijungia ir kranas sustoja. STOP atleidžiamas pasukant grybą.

    Operatorius valdo kraną iš saugaus atstumo ir mato krovinį, o ne laidinio pulto kabelį. Ištraukus raktą pultu niekas kitas naudotis negali.

    Kuo naudingas ES-21-4S?
    Tai paprastas sprendimas, kai reikia tik dviejų judesių vienu greičiu ir norima atsisakyti laidinio pulto. Raktas ir grybo STOP suteikia kontrolę, kurios dažnai trūksta pigiausiems pultams.

    Techninės specifikacijos

    Prekės tipas Belaidis kranų valdymo pultas (siųstuvas + imtuvas)
    Modelis ES-21-4S
    Komplektacija Rankinis siųstuvas, imtuvas
    Valdymo mygtukai 4 vieno greičio krypčių mygtukai (2 judesiai × 2 kryptys)
    Paleidimas 3 padėčių nuimamas raktinis jungiklis OFF / ON / START
    Avarinis stabdymas Grybo tipo STOP: fiksuojasi paspaudus, atleidžiamas pasukus
    Greičiai 1
    Radijo dažnis 310–320 MHz
    Valdymo atstumas Iki ~75 m atviroje erdvėje
    Imtuvo maitinimas 220 V AC arba 110 V AC versija (nurodykite užsakydami)
    Imtuvo relių kontaktai 10 A, 250 V AC
    Siųstuvo maitinimas 2 × AA, LED baterijos indikacija
    Apsaugos klasė IP65
    Darbo temperatūra −35…+75 °C

    Pagrindinės funkcijos

    • 4 krypčių mygtukai – du judesiai, pvz. kėlimas aukštyn / žemyn ir vežimėlis kairėn / dešinėn
    • Raktas OFF / ON / START – ištraukus raktą pultu niekas nepasinaudos
    • Grybo tipo STOP – fiksuojasi paspaudus, atleidžiamas tik sąmoningai pasukus
    • MAIN relė – atjungia pagrindinį kontaktorių paspaudus STOP ar dingus ryšiui
    • Relės 10 A, 250 V AC – su atsarga kontaktorių ritėms valdyti
    • LED baterijos indikacija – baterijas pakeisite laiku, o ne darbo viduryje

    Kuo skiriasi nuo panašių modelių?

    • ES-21-4D – Tas pats korpusas ir 4 mygtukai, bet dviejų pakopų – 2 greičiai. Rinkitės, jei telferis turi 2 greičių variklį ar dažnio keitiklį.
    • ES-21-2S – 2 mygtukai – tik vienas judesys (aukštyn / žemyn). Užtenka paprastam keltuvui ar gervei.
    • ES-F21-4SE – Kompaktiškas 4 mygtukų pultas 868 MHz juostoje – ES SRD dažnis, kai 310–320 MHz netinka.
    • ES-F21-E1-TX – 6 mygtukai + START/STOP ir imtuvas 24–440 V AC/DC – kai reikia 3 judesių.

    Kur naudojamas?

    • Elektriniai telferiai su kėlimu ir vežimėliu
    • Vienasijės kabamosios ir kojinės kranos nedidelėse dirbtuvėse
    • Elektrinės gervės su dviem judesiais
    • Sandėlių ir remonto dirbtuvių kėlimo įranga
    • Laidinio pulto keitimas, kai kabelis trukdo ar trūkinėja

    Naudojimas pagal poreikį

    Elektromontuotojui
    Paprastas jungimas: maitinimas, MAIN ir 4 krypčių relės – kaip laidinio pulto kontaktai, tik per radiją.
    Gamybos įmonei
    Raktas leidžia pultą patikėti tik apmokytam operatoriui; mažiau neplanuotų paleidimų.
    Statybų / sandėlio aikštelei
    Operatorius eina šalia krovinio ir mato aplinką, nereikia vilkti kabelio per aikštelę.

    Praktinis panaudojimas

    Jeigu dirbtuvėse telferis keliamas ir važiuoja bėgiu, o laidinio pulto kabelis nuolat kliūva už ruošinių, tada ES-21-4S imtuvą prijungus prie esamų kontaktorių ričių kabelio nebelieka, o raktas pamainos pabaigoje lieka pas meistrą.

    Pliusai

    • Nuimamas raktas OFF / ON / START – apsauga nuo pašalinių
    • Grybo tipo STOP su fiksacija
    • Imtuvo relės 10 A, 250 V AC
    • IP65 siųstuvas, darbas −35…+75 °C
    • Paprastos 2 × AA baterijos su LED indikacija

    Minusai / ribojimai

    • Tik 1 greitis – 2 greičių telferiui rinkitės ES-21-4D
    • Tik 2 judesiai – trims judesiams rinkitės ES-F21-E1-TX
    • 310–320 MHz nėra standartinė ES SRD juosta – ES rinkai patogiau ES-F21-4SE (868 MHz)
    • Atstumas iki ~75 m – dideliuose angaruose gali neužtekti

    Saugos ir montavimo pastabos

    • Imtuvo relės jungia tik kontaktorių rites, ne variklį tiesiogiai – 10 A skirta valdymo grandinei.
    • Imtuvo maitinimo įtampa turi sutapti su valdymo grandinės (kontaktorių ričių) įtampa.
    • MAIN relę junkite į pagrindinio kontaktoriaus KM0 grandinę – STOP ir ryšio praradimas turi sustabdyti kraną (EN 60204-32).
    • Galiniai jungikliai (SQ) ir priešingų krypčių NC blokavimas lieka grandinėje – pultas jų nepakeičia.
    • Prieš montavimą ar remontą atjunkite įvadinį jungiklį ir užrakinkite jį (LOTO).
    • Po montavimo patikrinkite visas kryptis ir STOP veikimą be krovinio.

    Greitas pasirinkimo gidas

    4 mygtukai
    1 greitis
    220/110 V AC
    IP65

    Patikrinkite prieš užsakant:

    • Kontaktorių ričių įtampa = imtuvo maitinimas (220 V AC arba 110 V AC versija).
    • 310–320 MHz – patikrinkite, ar dažnis leidžiamas jūsų šalyje.
    • Kiek judesių ir greičių reikia: 2 judesiai, 1 greitis – šis modelis; 2 greičiai – ES-21-4D.

    DUK

    Ar galima imtuvą jungti tiesiai prie telferio variklio?
    Ne. Relės 10 A skirtos kontaktorių ritėms, variklis jungiamas per kontaktorius.
    Kas nutinka, jei dingsta radijo ryšys?
    Imtuvas atjungia MAIN relę ir pagrindinį kontaktorių, kranas sustoja. Tai būtina patikrinti po montavimo.
    Kam reikalingas raktas?
    Raktas OFF / ON / START paleidžia sistemą. Ištraukus raktą pultu niekas negali naudotis.
    Kokiu atstumu veikia pultas?
    Iki ~75 m atviroje erdvėje. Metalinės konstrukcijos ir sienos atstumą sumažina.
    Ar tinka 2 greičių telferiui?
    Ne, tai vieno greičio pultas. 2 greičiams rinkitės ES-21-4D.
    Kokios baterijos naudojamos?
    2 × AA. LED indikacija parodo, kada laikas keisti.

    ES-21-4S – 4 mygtukai, 1 greitis, raktas

    Kompaktiškas belaidis pultas dviem krano judesiams vienu greičiu su grybo STOP ir nuimamu raktu. Prieš užsakant patikslinkite imtuvo maitinimą ir radijo dažnio leistinumą.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
