Belaidis kranų valdymo pultas | 4 dviejų pakopų mygtukai + START/STOP | 2 greičiai | relės 10 A | IP65 | ES-21-4D

Kodas: ES-21-4D

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 80.86 € su PVM
( 66.83 € be PVM )

Į krepšelį

Kompaktiškas belaidis pultas 2 greičių telferiui ar kranui: 4 dviejų pakopų mygtukai – lengvai paspaudus lėtas greitis, iki galo – greitas. Turi grybo STOP ir START, imtuvo relės 10 A.

Prekės aprašymas

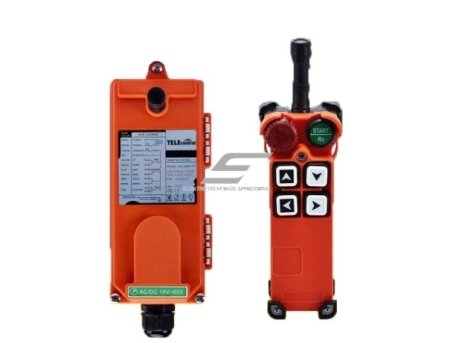

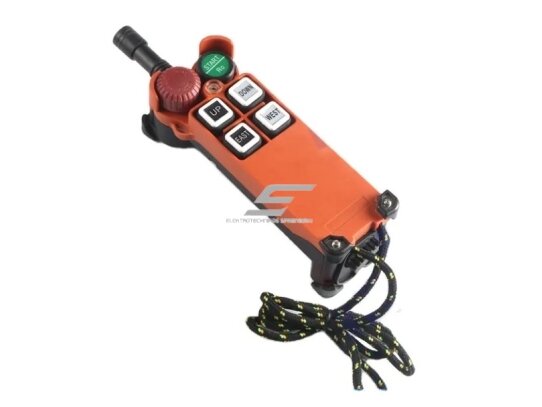

Belaidis kranų valdymo pultas ES-21-4D – 4 dviejų pakopų mygtukai, 2 greičiai

ES-21-4D – radijo pultas telferiui ar kranui su dviem judesiais ir dviem greičiais. Siųstuvo mygtuko paspaudimas radiju perduodamas imtuvui, o imtuvo relės įjungia krypčių ir greičio kontaktorių rites.

Pagrindinė mintis:
Kiekvienas mygtukas turi dvi pakopas: pirma – lėtas greitis tiksliam krovinio pastatymui, antra – greitas darbiniam judėjimui. Tai vertinga, kai telferis turi 2 greičių variklį ar dažnio keitiklį, o operatorius nori abu greičius valdyti viena ranka.

Mygtukai
4 dviejų pakopų + START + STOP

Greičiai
2

Relės
10 A

Apsauga
IP65

Veikimo principas

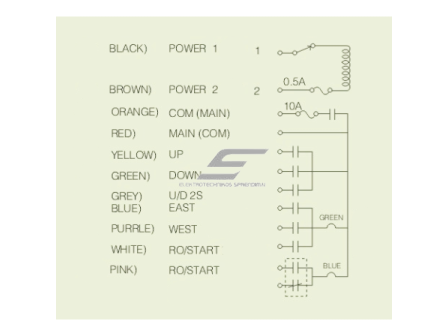

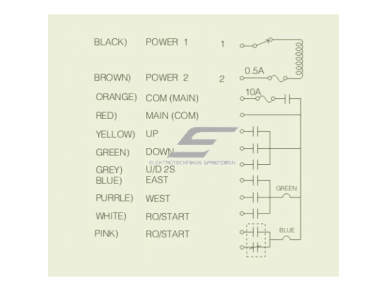

Imtuvas montuojamas ant krano ir jungiamas į valdymo grandinę: maitinimas – iš valdymo grandinės įtampos, krypčių relės – į krypčių kontaktorių rites, greičio relė – į greito greičio kontaktorių arba dažnio keitiklio įėjimą, MAIN relė – į pagrindinį kontaktorių KM0.

START įjungia pagrindinį kontaktorių. Lengvai paspaudus mygtuką įjungiama kryptis lėtu greičiu, paspaudus iki galo – papildomai greitas greitis. Grybo STOP arba ryšio praradimas atjungia MAIN relę ir kranas sustoja.

Operatorius sklandžiai įsibėgėja greičiu ir tiksliai pastato krovinį lėtu greičiu, nekeisdamas rankos padėties ir neieškodamas atskiro greičio jungiklio.

Kuo naudingas ES-21-4D?
Tai kompaktiškiausias būdas 2 greičių telferį valdyti belaidžiu pultu. Dviejų pakopų mygtukai mažina krovinio siūbavimą ir smūgius pastatant.

Techninės specifikacijos

Prekės tipas	Belaidis kranų valdymo pultas (siųstuvas + imtuvas)
Modelis	ES-21-4D
Komplektacija	Rankinis siųstuvas, imtuvas
Valdymo mygtukai	4 dviejų pakopų krypčių mygtukai (aukštyn, žemyn, kairėn, dešinėn)
Greičiai	2: 1 pakopa – lėtas, 2 pakopa – greitas
Paleidimas	START / ON mygtukas
Avarinis stabdymas	Grybo tipo STOP
Imtuvo relių kontaktai	10 A
Siųstuvo maitinimas	Baterijos
Apsaugos klasė	IP65
Radijo dažnis	Patikslinamas užsakant
Imtuvo maitinimas	Pagal valdymo grandinės įtampą – nurodykite užsakydami

Pagrindinės funkcijos

Dviejų pakopų mygtukai – lėtas ir greitas greitis vienu mygtuku
4 kryptys – kėlimas aukštyn / žemyn ir vežimėlis ar tiltas kairėn / dešinėn
Grybo tipo STOP – greitai randamas ir paspaudžiamas avarijos atveju
START / ON – kranas neįsijungia vien paspaudus krypties mygtuką
MAIN relė – atjungia pagrindinį kontaktorių paspaudus STOP ar dingus ryšiui
Relės 10 A – kontaktorių ritėms valdyti su atsarga

Kuo skiriasi nuo panašių modelių?

ES-21-4S – Tas pats 4 mygtukų pultas, bet 1 greičio, su raktu OFF/ON/START. Tinka paprastam vieno greičio telferiui.
LCC-202 – 2 dviejų pakopų mygtukai – tik kėlimas aukštyn / žemyn 2 greičiais, imtuvas 230 V AC.
ES-24-8D – 8 dviejų pakopų mygtukai – kai reikia 3–4 judesių (kėlimas, vežimėlis, tiltas).
ES-F21-4SE – 4 mygtukai, 1 greitis, 868 MHz – kai reikia ES SRD dažnio ir pakanka vieno greičio.

Kur naudojamas?

2 greičių elektriniai telferiai
Kabamieji ir kojiniai kranai su vežimėliu
Tikslus krovinių pastatymas surinkimo ir remonto cechuose
Gervės ir keltuvai su dažnio keitikliu
Laidinio 2 greičių pulto keitimas belaidžiu

Naudojimas pagal poreikį

Elektromontuotojui
Jungimas kaip laidinio 2 greičių pulto: krypčių relės, greičio relė ir MAIN – kiekviena į savo kontaktoriaus ritę.

Gamybos įmonei
Lėtas greitis mažina smūgius ir krovinio siūbavimą – mažiau pažeistų gaminių ir įrangos.

Statybų / sandėlio aikštelei
Operatorius mato krovinį iš arti ir gali pasitraukti į saugią vietą, nevilkdamas kabelio.

Praktinis panaudojimas

Jeigu telferiu statomos formos ar staklių dalys ir reikia milimetrinio tikslumo, tada ES-21-4D leidžia greitai privažiuoti antra pakopa, o paskutinius centimetrus nuleisti pirma pakopa lėtu greičiu.

Pliusai

2 greičiai dviejų pakopų mygtukais
Grybo tipo STOP ir atskiras START
Imtuvo relės 10 A
IP65 siųstuvas
Kompaktiškas korpusas vienai rankai

Minusai / ribojimai

Tik 2 judesiai – daugiau judesių valdys ES-24-8D
Reikia 2 greičių variklio arba dažnio keitiklio – vieno greičio telferiui pakaks ES-21-4S
Radijo dažnis ir imtuvo maitinimas parenkami užsakant – būtina juos nurodyti

Saugos ir montavimo pastabos

Imtuvo relės jungia tik kontaktorių rites, ne variklį tiesiogiai – 10 A skirta valdymo grandinei.
Imtuvo maitinimo įtampa turi sutapti su kontaktorių ričių įtampa.
MAIN relę junkite į pagrindinio kontaktoriaus KM0 grandinę – STOP ir ryšio praradimas turi sustabdyti kraną (EN 60204-32).
Galiniai jungikliai (SQ) ir priešingų krypčių NC blokavimas lieka grandinėje.
Greito greičio kontaktorius turi būti užblokuotas, kol neįjungta kryptis – kaip ir laidiniame pulte.
Prieš montavimą ar remontą atjunkite įvadinį jungiklį ir užrakinkite jį (LOTO).

Greitas pasirinkimo gidas

4 mygtukai

2 greičiai

Relės 10 A

IP65

Patikrinkite prieš užsakant:

Kontaktorių ričių įtampa = imtuvo maitinimas – nurodykite ją užsakydami.
Radijo dažnis – patikslinkite ir patikrinkite, ar dažnis leidžiamas jūsų šalyje.
Ar telferis turi 2 greičių variklį ar dažnio keitiklį ir kiek judesių reikia.

DUK

Kaip veikia du greičiai?
Lengvai paspaudus mygtuką įjungiamas lėtas greitis, paspaudus iki galo – greitas. Reikia 2 greičių variklio arba dažnio keitiklio.

Ar tinka vieno greičio telferiui?
Techniškai veiks tik pirma pakopa, bet tokiu atveju logiškiau rinktis ES-21-4S.

Ar imtuvą galima jungti tiesiai prie variklio?
Ne. Relės 10 A skirtos kontaktorių ritėms, variklis jungiamas per kontaktorius.

Kas nutinka dingus ryšiui?
Imtuvas atjungia MAIN relę ir pagrindinį kontaktorių, kranas sustoja. Patikrinkite tai po montavimo.

Kokiu atstumu veikia?
Tos pačios serijos ES-21-4S nurodoma iki ~75 m atviroje erdvėje. Metalinės konstrukcijos atstumą mažina.

Kokią imtuvo įtampą užsakyti?
Tokią pačią kaip jūsų kontaktorių ričių įtampa. Ją nurodykite užsakydami.

ES-21-4D – 4 mygtukai, 2 greičiai

Kompaktiškas belaidis pultas 2 greičių telferiui su dviejų pakopų mygtukais, grybo STOP ir 10 A imtuvo relėmis. Užsakydami nurodykite valdymo grandinės įtampą ir patikslinkite dažnį.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
