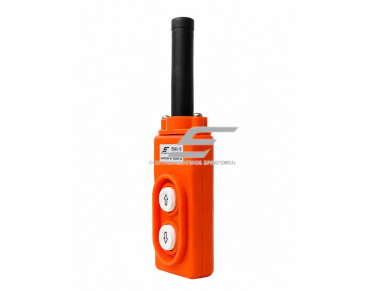

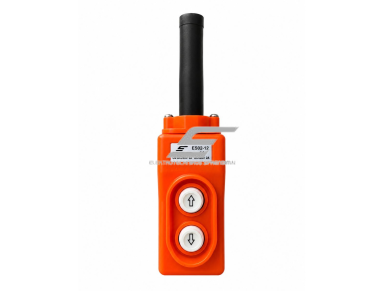

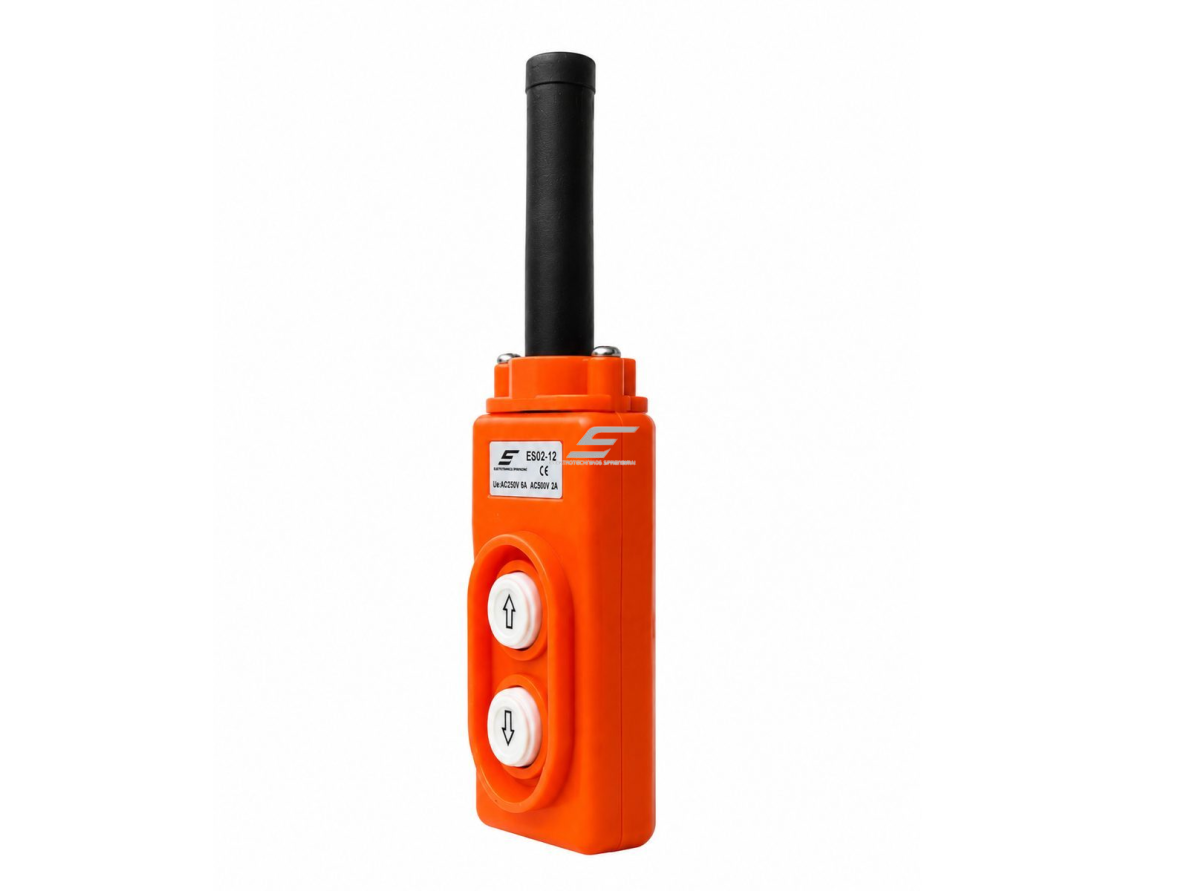

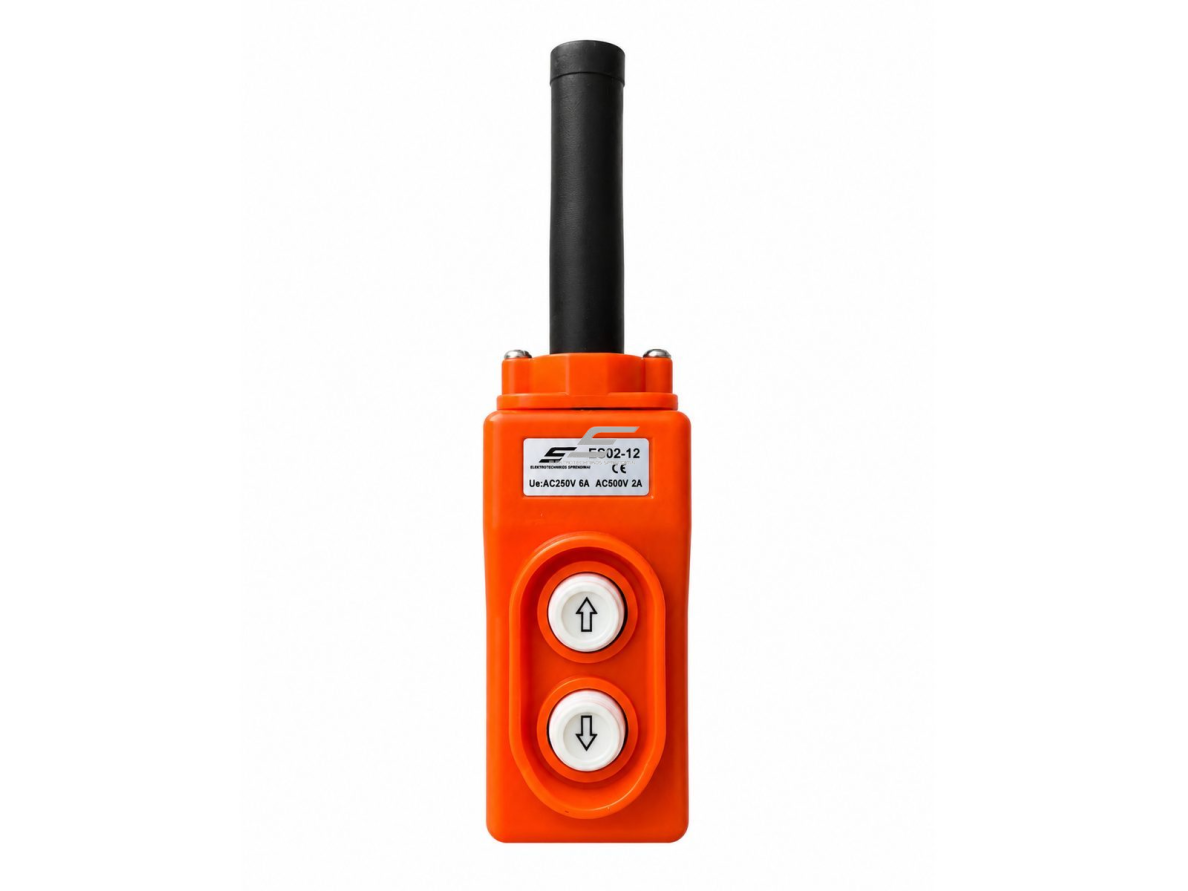

    Pramoninis kranų valdymo pultas | 2 mygtukai | mechaninis mygtukų blokavimas | 5 A | 230–500 V | IP56 | 1 greitis | ESO2-12

    Kodas: ESO2-12
    Pasiteirauti apie prekę
    Kaina 15.73 € su PVM
    ( 13.00 € be PVM )

    ESO2-12 – rankinis kranų valdymo pultas (pendant) su 2 spyruokliniais mygtukais, skirtas telferių, mažų ir vidutinių kranų bei kėlimo mechanizmų valdymui viena ranka. Korpusas atsparaus smūgiams plastiko, oranžinės spalvos geram matomumui pramoninėje aplinkoje, IP56 apsaugos klasės, todėl tinka dulkėtoms ir drėgnoms dirbtuvių bei sandėlių sąlygoms.

  • Prekės aprašymas

    Pramoninis kranų valdymo pultas | 2 mygtukai | mechaninis mygtukų blokavimas | 5 A | 230–500 V | IP56 | 1 greitis | ESO2-12

    ESO2-12 – rankinis kranų valdymo pultas (pendant) su 2 spyruokliniais mygtukais, skirtas telferių, mažų ir vidutinių kranų bei kėlimo mechanizmų valdymui viena ranka. Korpusas atsparaus smūgiams plastiko, oranžinės spalvos geram matomumui pramoninėje aplinkoje, IP56 apsaugos klasės, todėl tinka dulkėtoms ir drėgnoms dirbtuvių bei sandėlių sąlygoms.

    Pagrindinė mintis:
    Vieno greičio kėlimo mechanizmui (aukštyn / žemyn) nereikia sudėtingo valdymo pulto su ekranu ar keliais darbiniais rėžimais – reikia patikimo, atsparaus ir saugaus dviejų mygtukų sprendimo. ESO2-12 tam skirtas tiesiogiai: spyruokliniai (momentiniai) mygtukai automatiškai grįžta į pradinę padėtį atleidus, o mechaninis blokavimas fiziškai neleidžia vienu metu nuspausti dviejų priešingų komandų. Tai sumažina valdymo klaidos riziką ten, kur operatorius dirba rankomis, o ne ekranu.
    Mygtukų skaičius
    2
    Šiluminė srovė (Ith)
    5 A
    Nominali izoliacijos įtampa (Ui)
    500 V
    Apsaugos klasė
    IP56

    Veikimo principas

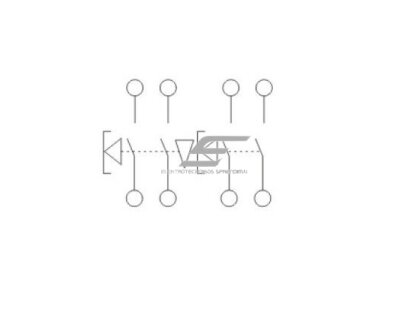

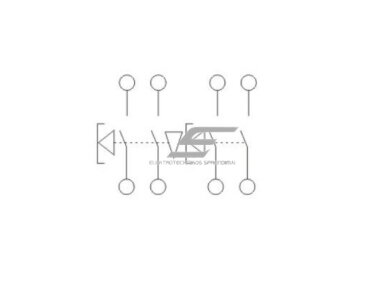

    Pultas jungiamas į kėlimo mechanizmo valdymo grandinę kaip 2 fazių tiesioginio kontakto sistema: kiekvienas mygtukas uždaro atskirą kontaktų porą, kuri komanduoja atitinkamą krypties kontaktorių (aukštyn arba žemyn). Mygtukai veikia spyruokliniu (momentiniu) principu – kontaktas užsidaro tik laikant mygtuką nuspaustą, o atleidus iškart grįžta į pradinę, atjungtą padėtį. Tokia schema neleidžia mechanizmui likti įjungtam be operatoriaus valios.

    Mechaninis mygtukų blokavimas – konstrukcinis sprendimas, kai priešingi arba vienos funkcijų grupės mygtukai fiziškai negali būti nuspausti vienu metu. Tai pašalina galimybę paduoti prieštaringą komandą varikliui (pvz., aukštyn ir žemyn vienu metu), kuri kitu atveju galėtų sukelti perkrovą ar mechaninį pažeidimą. Darbinė kategorija AC-15 patvirtina, kad kontaktai skirti būtent elektromagnetinių ritinių (kontaktorių ritės) valdymui, o ne tiesioginiam variklio jungimui.

    Kuo naudingas ESO2-12?
    Jis sujungia tris dalykus, kurie kranų valdyme dažnai konkuruoja tarpusavyje – paprastumą, saugumą ir atsparumą aplinkai. Operatoriui nereikia mokytis meniu ar rėžimų, mechaninis blokavimas saugo nuo klaidingos komandos, o IP56 korpusas ištveria dulkes ir vandens purslus be papildomos apsaugos dėžės.

    Techninės specifikacijos

    Modelis ESO2-12
    Prekės tipas Kranų valdymo pultas
    Mygtukų skaičius 2
    Valdymo tipas 1 greičio
    Kontaktai 2 fazių tiesioginio kontakto sistema
    Veikimas Spyruoklinis (momentinis grįžimas)
    Mygtukų blokavimas Mechaninis – vienu metu negalima nuspausti priešingų ar tos pačios grupės mygtukų
    Nominali izoliacijos įtampa (Ui) 500 V
    Šiluminė srovė (Ith) 5 A
    Darbinė kategorija AC-15
    Galia 220 V – 2,2 kW, 500 V – 2,2 kW
    Apsaugos klasė IP56
    Darbinė temperatūra -25 °C … +40 °C (tipiškai)
    Korpusas Atsparus smūgiams plastikas
    Spalva Oranžinė (geras matomumas darbo aplinkoje)

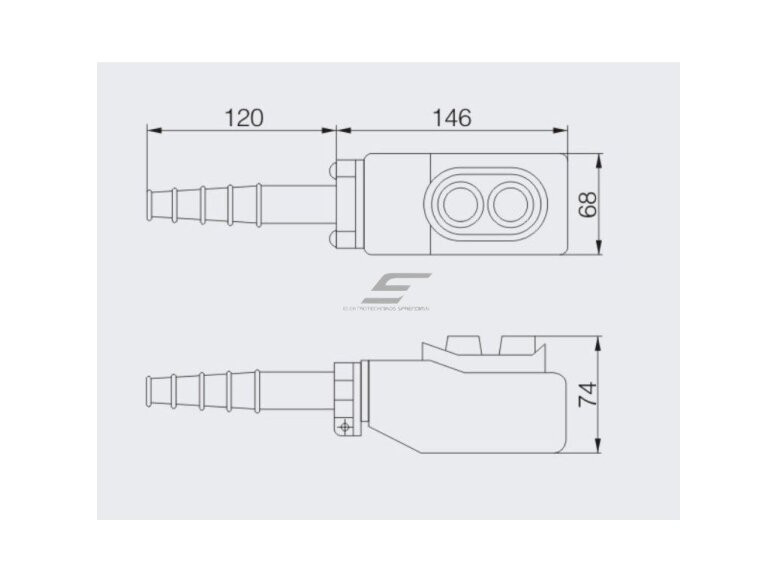

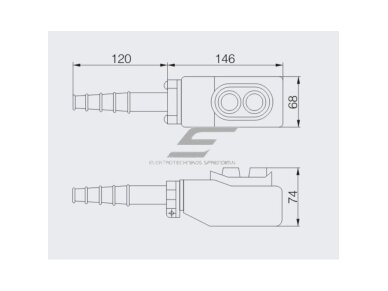

    Matmenys 166×68×74 mm

    Pagrindinės funkcijos

    • Paprastas dvikryptis valdymas – aukštyn / žemyn vienu pultu, idealu kėlimo mechanizmams.
    • Spyruokliniai mygtukai – automatinis grįžimas į pradinę padėtį atleidus užtikrina, kad mechanizmas neliktų įjungtas be priežiūros.
    • Mechaninis mygtukų blokavimas – fiziškai neleidžia paduoti prieštaringos komandos priešingoms ar tos pačios grupės funkcijoms.
    • IP56 apsauga – atsparumas dulkėms ir vandens purslams iš bet kurios krypties.
    • Ergonomiškas korpusas – patogus laikyti ir valdyti viena ranka ilgesnį darbo laiką.
    • Ryški oranžinė spalva – geras matomumas pramoninėje aplinkoje, sumažina pametimo ar susidūrimo riziką.

    Kur naudojamas?

    • Telferių valdymas gamybos ir sandėliavimo patalpose
    • Mažų ir vidutinių kranų valdymas
    • Sandėliavimo sistemų kėlimo mechanizmai
    • Valdymo sistemų montavimas naujuose objektuose
    • Esamos įrangos atnaujinimas ar remontas
    • Greitas valdymo sprendimo diegimas be papildomo projektavimo
    • Dirbtuvių kėlimo įranga
    • Garažo kėlimo mechanizmai

    Naudojimas pagal poreikį

    Buitiniam vartotojui.
    Dirbtuvių ar garažo kėlimo mechanizmui nereikia pramoninio valdymo pulto su papildomomis funkcijomis – ESO2-12 duoda paprastą aukštyn/žemyn valdymą su spyruokliniu saugumu, tinkamą nereguliariam naudojimui.
    Įmonėms ir pramonei.
    Telferių ir mažų kranų parke pultas suvienodina valdymą tarp kelių mechanizmų – operatoriui nereikia mokytis skirtingų sąsajų, o mechaninis blokavimas sumažina valdymo klaidų riziką intensyviai dirbant.
    Elektromontuotojui / inžinieriui.
    Prieš montavimą patikrinkite realią valdomo mechanizmo srovę ir įtampą – jei apkrova (kontaktoriaus ritė ar tiesioginė grandinė) artėja prie 5 A ribos arba viršija ją, pultas jungiamas per papildomą kontaktorių ar relę, o ne tiesiogiai prie variklio.

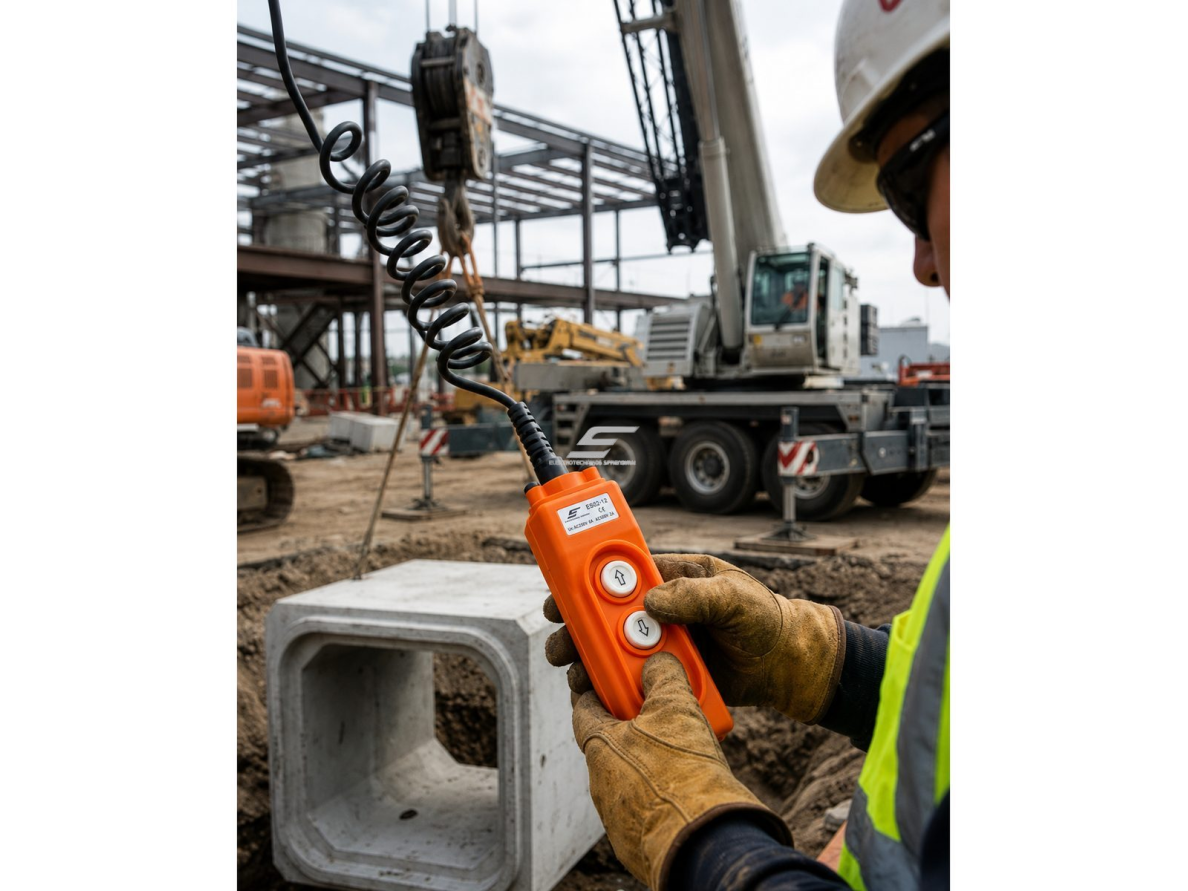

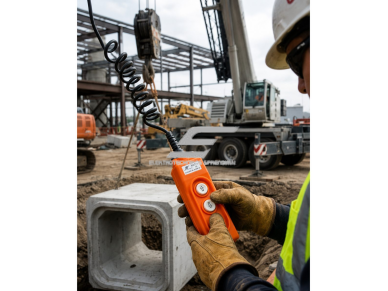

    Praktinis panaudojimas

    Sandėlio zonoje sumontuotas 1 tonos keliamosios galios telferis su vieno greičio varikliu, valdomas per kontaktorius. ESO2-12 pultas jungiamas į kontaktorių ričių grandinę: vienas mygtukas paduoda komandą kėlimo kontaktoriui, kitas – leidimo. Kadangi ritės srovė gerokai mažesnė už 5 A Ith ribą, pultas dirba tiesiogiai be papildomos apsaugos, o mechaninis blokavimas neleidžia operatoriui netyčia paduoti abiejų komandų vienu metu.

    Pliusai

    • Paprastas ir patikimas valdymas – be perteklinių funkcijų, mažiau gedimo taškų.
    • Spyruoklinis mechanizmas – saugus naudojimas, mygtukas savaime grįžta atleidus.
    • IP56 apsauga – tinka sudėtingoms dulkių ir drėgmės sąlygoms.
    • Kompaktiškas ir lengvas – nesunkina operatoriaus rankos ilgesnį laiką.
    • Geras matomumas – oranžinė spalva išsiskiria pramoninėje aplinkoje.
    • Tinka iki 2,2 kW įrenginiams – padengia daugumą tipinių telferių ir mažų kranų.

    Minusai / ribojimai

    • Tik 1 greičio valdymas – nėra sklandaus (dviejų greičių) paleidimo/stabdymo funkcijos.
    • Nėra avarinio STOP mygtuko – avarinio sustabdymo funkciją reikia numatyti atskirai.
    • Ribota šiluminė srovė (5 A) – didesnei apkrovai reikalingas papildomas kontaktorius ar relė.
    • Paprastas funkcionalumas – nėra papildomų valdymo režimų ar signalizacijos išėjimų.
    • Tik 2 mygtukai – tinka vienai kėlimo krypčiai (aukštyn/žemyn), o ne kompleksiniam (kelių ašių) valdymui.

    Saugos ir montavimo pastabos

    • Prieš prijungiant patikrinkite, ar valdomos grandinės srovė neviršija 5 A šiluminės ribos – priešingu atveju naudokite kontaktorių.
    • Kadangi avarinio STOP mygtuko nėra, numatykite atskirą avarinio sustabdymo priemonę pagal darbo vietos saugos reikalavimus.
    • Reguliariai tikrinkite kabelio įvadą ir korpuso sandarumą – IP56 apsauga galioja tik nepažeistam korpusui.
    • Nenaudokite pulto ilgą laiką tiesioginiame lietuje ar panardinus – IP56 apsaugo nuo purslų, ne nuo panardinimo.
    • Įsitikinkite, kad mechaninis blokavimas veikia nepriekaištingai prieš kiekvieną darbo pamainą.
    • Montuojant laikykitės kėlimo įrangos gamintojo ir vietos darbo saugos reikalavimų dėl valdymo pulto pakabinimo aukščio ir kabelio įtempio.

    Greitas pasirinkimo gidas

    Mygtukų skaičius
    2
    Šiluminė srovė (Ith)
    5 A
    Nominali izoliacijos įtampa (Ui)
    500 V
    Apsaugos klasė
    IP56
    Tinka, kai reikia:
    • paprasto, patikimo dviejų mygtukų valdymo vieno greičio kėlimo mechanizmui;
    • atsparaus dulkėms ir drėgmei pulto (IP56) dirbtuvių ar sandėlio sąlygoms;
    • greitai pakeisti ar atnaujinti esamą kranų/telferio valdymo pultą.
    Patikrinkite prieš naudojimą:
    • ar valdomo mechanizmo srovė neviršija 5 A;
    • ar reikalingas avarinis STOP – šis modelis jo neturi;
    • ar pakanka vieno greičio valdymo, ar reikia sklandaus paleidimo;
    • ar tinklo įtampa atitinka 230–500 V diapazoną.
    Svarbus priminimas:
    Pultas valdo grandinę tiesiogiai iki 5 A ribos – didesnei apkrovai ar variklio tiesioginiam jungimui būtinas kontaktorius, o avarinio sustabdymo funkciją reikia numatyti atskirai.

    DUK

    Ar šis pultas tinka visiems telferiams?
    Tinka daugumai vieno greičio telferių ir kranų, tačiau prieš montavimą būtina patikrinti valdomos grandinės elektros parametrus.
    Ką reiškia spyruoklinis (momentinis) veikimas?
    Mygtukas veikia tik laikant nuspaustą – atleidus automatiškai grįžta į pradinę padėtį, užtikrinant, kad mechanizmas neliktų įjungtas be priežiūros.
    Ar galima naudoti lauko sąlygomis?
    IP56 leidžia naudoti dulkėtoje ir drėgnoje aplinkoje, tačiau rekomenduojama vengti ilgalaikio tiesioginio lietaus poveikio.
    Ar galima jungti tiesiogiai prie variklio?
    Rekomenduojama jungti per kontaktorių ar relę, ypač jei apkrova didesnė nei leidžiama 5 A srovė.
    Kam skirtas mechaninis mygtukų blokavimas?
    Jis fiziškai neleidžia vienu metu nuspausti priešingų arba tos pačios funkcijų grupės mygtukų, taip sumažindamas klaidingos komandos riziką.
    Ar pultas turi avarinio sustabdymo mygtuką?
    Ne, šis modelis avarinio STOP mygtuko neturi – jei jis reikalingas, numatykite jį kaip atskirą elementą valdymo grandinėje.

    Pramoninis kranų valdymo pultas | 2 mygtukai

    ESO2-12 – pramoninis kranų valdymo pultas su 2 spyruokliniais mygtukais ir mechaniniu mygtukų blokavimu, 5 A šiluminės srovės, 500 V izoliacijos įtampos, IP56 apsaugos klasės. Skirtas telferių, mažų ir vidutinių kranų bei sandėliavimo kėlimo mechanizmų vieno greičio valdymui pramonėje, dirbtuvėse ir garaže, kur svarbiausia – paprastumas, patikimumas ir atsparumas darbo aplinkai.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
