    Pramoninis kranų valdymo pultas | 6 mygtukai + pasukamas STOP | 1 greitis | 10 A | 500 V | IP54 | juodi mygtukai | ES-TNHA1-63C

    Kodas: ES-TNHA1-63C
    Pasiteirauti apie prekę
    Kaina 40.27 € su PVM
    ( 33.28 € be PVM )

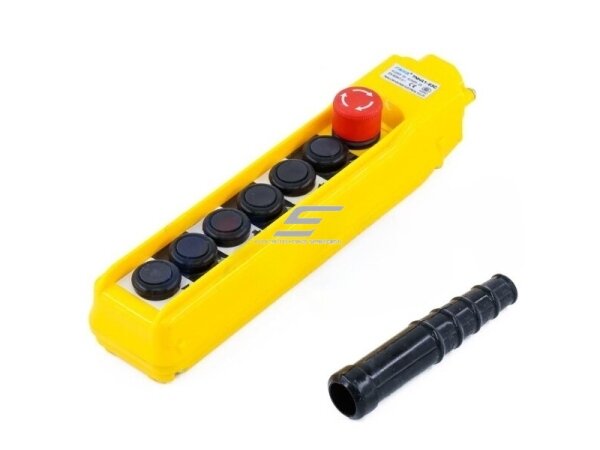

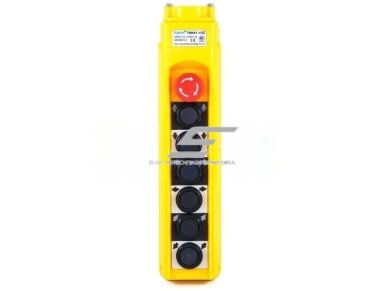

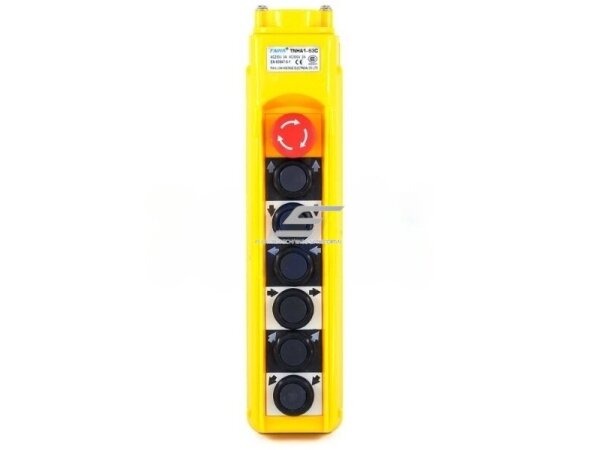

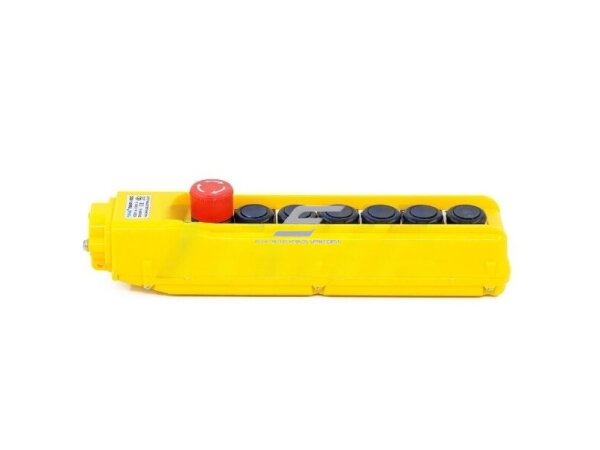

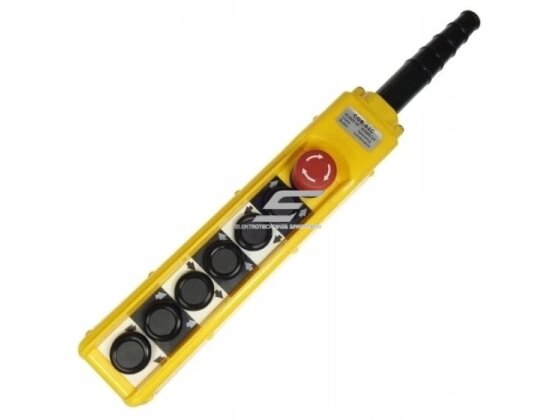

    Laidinis kranų ir telferių valdymo pultas su 6 juodais mygtukais ir fiksuojamu pasukamu avariniu STOP. Tiesus geltonas korpusas, IP54 – uždaroms patalpoms.

  • Prekės aprašymas

    Pramoninis kranų valdymo pultas | 6 mygtukai + pasukamas STOP | 1 greitis | 10 A | 500 V | IP54 | juodi mygtukai | ES-TNHA1-63C

    ES-TNHA1-63C – laidinis pultas tiltiniams ir konsoliniams kranams bei talėms su vežimėliu. Šeši juodi vieno greičio mygtukai valdo tris judesių ašis, o raudonas fiksuojamas STOP atjungia pagrindinį kontaktorių.

    Pagrindinė mintis:
    Šeši mygtukai ir avarinis STOP viename korpuse – bazinis tiltinio krano valdymas. Juodi mygtukai ryškiai kontrastuoja su geltonu korpusu ir mažiau išsitepa dirbant su alyvuotomis detalėmis.
    Mygtukai
    6 + avarinis STOP
    Greičiai
    1
    Kontaktai
    AC-15: 250 V – 5 A
    Apsaugos klasė
    IP54

    Veikimo principas

    Pultas jungiamas valdymo kabeliu prie krano kontaktorių grandinės. Kabelis įvedamas per gale esančią apsauginę movą.

    Šeši momentiniai mygtukai valdo atskirus kontaktorius. Pasukamas STOP paspaustas užsifiksuoja ir lieka išjungtas, kol operatorius jį atleidžia pasukdamas.

    Avarinio stabdymo atveju kranas lieka sustabdytas, kol STOP sąmoningai atleidžiamas, todėl įranga savaime nepasileidžia.

    Kuo naudingas ES-TNHA1-63C?
    Pilnas tiltinio krano valdymas su avariniu stabdymu ir kontrastingais juodais mygtukais. Patogus metalo apdirbimo ir remonto aplinkoje, kur mygtukai greitai susitepa.

    Techninės specifikacijos

    Prekės tipas Laidinis pramoninis kranų / telferių valdymo pultas
    Modelis ES-TNHA1-63C
    Mygtukų skaičius 6 + avarinis STOP
    Mygtukų spalva Juodi
    Greičių skaičius 1
    Avarinis STOP Fiksuojamas, atleidžiamas pasukus
    Nominali izoliacijos įtampa (Ui) 500 V
    Terminė srovė (Ith) 10 A
    AC-15 500 V – 2 A; 250 V – 5 A
    Apsaugos klasė IP54
    Darbinė temperatūra nuo −25 °C iki +40 °C
    Mechaninis patvarumas iki 1 000 000 ciklų
    Korpusas Plastikinis, geltonas, tiesus
    Sertifikatai CE, ISO 9001, CCC

    Pagrindinės funkcijos

    • 6 momentiniai mygtukai – kėlimas, tiltas ir vežimėlis viename pulte
    • Fiksuojamas pasukamas STOP – kranas nepasileidžia, kol STOP neatleistas
    • AC-15 500 V – 2 A / 250 V – 5 A – tinka kontaktorių ritėms valdyti
    • Juodi mygtukai – ryškus kontrastas ir mažiau matomi nešvarumai
    • Apsauginė kabelio mova – mažina kabelio lūžį ties įvadu
    • Iki 1 000 000 ciklų – ilgas resursas

    Kur naudojamas?

    • Tiltiniai kranai cechuose
    • Konsoliniai kranai
    • Talės su elektriniu vežimėliu
    • Metalo apdirbimo ir remonto cechai
    • Sandėlių kėlimo įranga
    • Gamybos linijų aptarnavimo kranai
    • Senų pultų keitimas

    Naudojimas pagal poreikį

    Metalo apdirbimo įmonei.
    Juodi mygtukai lieka įskaitomi net dirbant alyvuotomis pirštinėmis.
    Elektromontuotojui.
    Aiški kontaktų logika ir AC-15 duomenys – lengva parinkti valdymo įtampą.
    Krano savininkui.
    Visos 3 ašys ir avarinis STOP už prieinamą kainą.

    Praktinis panaudojimas

    Jeigu remonto ceche šviesūs pulto mygtukai greitai pasidaro neįskaitomi nuo alyvos, tada ES-TNHA1-63C su juodais mygtukais ir aiškiais simboliais išlaiko valdymą įskaitomą.

    Pliusai

    • Avarinis STOP su fiksacija
    • 6 mygtukai – 3 judesių ašys
    • Kontrastingi juodi mygtukai
    • AC-15 duomenys aiškiai nurodyti
    • Tiesus, lengvai valomas korpusas

    Minusai / ribojimai

    • IP54 – netinka lauke ir plaunamoms zonoms; ten rinkitės IP56 ESYS6-36F
    • Tik 1 greitis – 2 greičių kranui rinkitės ES-XAC-A6913
    • Kontaktai skirti ritėms, ne varikliui
    • Nėra START mygtuko – jei reikia, rinkitės ES-7MS

    Saugos ir montavimo pastabos

    • Montuokite atjungę įtampą ir patikrinę, kad jos nėra
    • STOP turi atjungti pagrindinį (linijos) kontaktorių
    • Valdymo įtampa ir srovė turi atitikti AC-15 duomenis
    • Priešingų krypčių kontaktorius blokuokite elektriškai
    • Pultą kabinkite ant plieninio lyno
    • Prieš remontą pagrindinį jungiklį užrakinkite LOTO spyna

    Greitas pasirinkimo gidas

    6 mygtukai + STOP
    1 greitis
    IP54
    250 V – 5 A
    Tinka, kai reikia:
    • Valdyti tiltinį kraną uždaroje patalpoje
    • Kontrastingų mygtukų alyvuotoje aplinkoje
    • Avarinio STOP pulte
    Patikrinkite prieš naudojimą:
    • Ar valdymo įtampa ir srovė atitinka AC-15 duomenis
    • Ar aplinka sausa (IP54)
    • Ar STOP sujungtas su pagrindiniu kontaktoriumi
    Svarbus priminimas: Nuspaustas STOP nėra saugus energijos atskyrimas – remontui pagrindinis jungiklis išjungiamas ir užrakinamas LOTO spyna.

    DUK

    Ar avarinis STOP fiksuojamas?
    Taip, paspaustas lieka užfiksuotas ir atleidžiamas pasukus.
    Kokia apsaugos klasė?
    IP54 – skirtas uždaroms patalpoms be plovimo vandens srove.
    Kiek judesių galima valdyti?
    Šešis: kėlimą / nuleidimą ir dvi važiavimo ašis abiem kryptimis.
    Kokią valdymo įtampą galima naudoti?
    Iki 500 V, tačiau esant 500 V leidžiama 2 A, o esant 250 V – 5 A (AC-15).
    Ar tinka 2 greičių kranui?
    Ne, mygtukai vieno greičio.
    Kuo skiriasi nuo ES-TNHA1-63H ir 63G?
    63C turi juodus mygtukus ir tiesų korpusą, 63H – šviesius mygtukus, 63G – ergonominį korpusą su rankenos forma.

    Pramoninis kranų valdymo pultas | 6 mygtukai + pasukamas STOP | 1 greitis | 10 A | 500 V | IP54 | juodi mygtukai | ES-TNHA1-63C

    Laidinis tiltinių kranų ir talių pultas ES-TNHA1-63C su 6 juodais mygtukais, fiksuojamu avariniu STOP ir IP54 korpusu – patikimas valdymas uždaroms patalpoms.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
