    Pramoninis kranų valdymo pultas | 6 mygtukai + pasukamas STOP | 1 greitis | 10 A | 500 V | IP54 | ergonominis korpusas | ES-TNHA1-63G

    Kodas: ES-TNHA1-63G
    Pasiteirauti apie prekę
    Kaina 69.19 € su PVM
    ( 57.18 € be PVM )

    Laidinis kranų valdymo pultas su ergonominiu rankenos formos korpusu, 6 mygtukais ir fiksuojamu pasukamu avariniu STOP. Skirtas ilgam operatoriaus darbui uždarose patalpose.

  • Prekės aprašymas

    Pramoninis kranų valdymo pultas | 6 mygtukai + pasukamas STOP | 1 greitis | 10 A | 500 V | IP54 | ergonominis korpusas | ES-TNHA1-63G

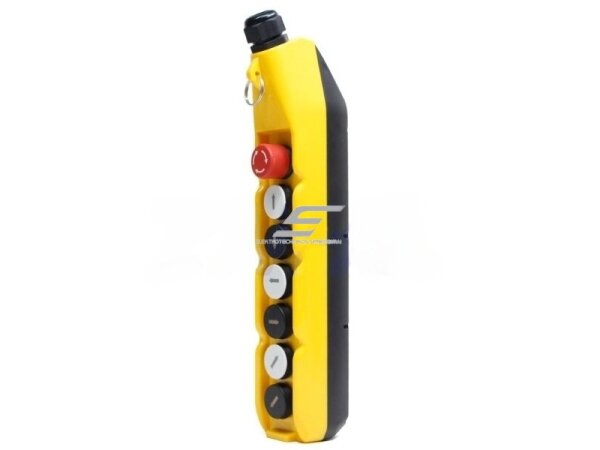

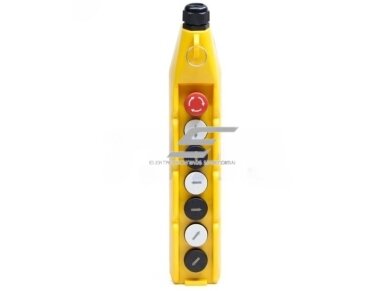

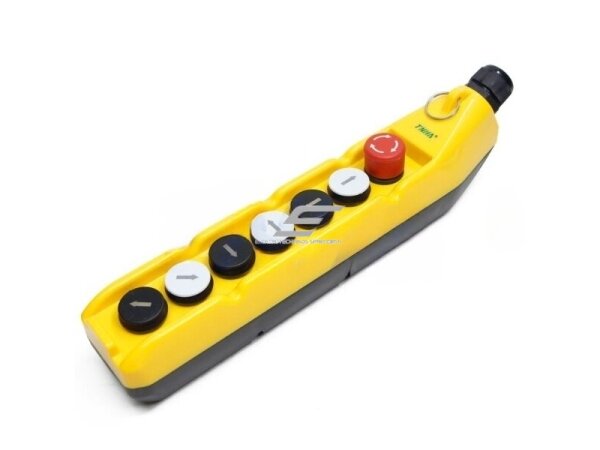

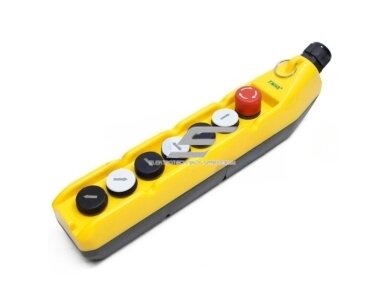

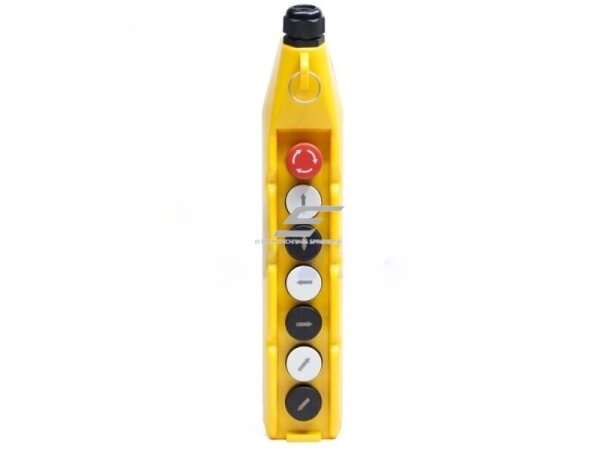

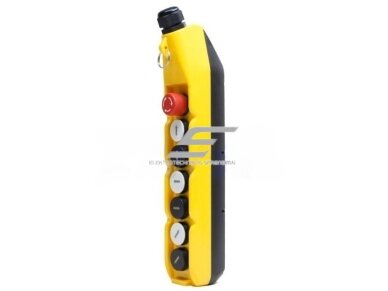

    ES-TNHA1-63G – laidinis pultas tiltiniams ir konsoliniams kranams su ergonominiu, rankenos formos korpusu. Šeši vieno greičio mygtukai valdo tris judesių ašis, o raudonas fiksuojamas STOP atjungia pagrindinį kontaktorių.

    Pagrindinė mintis:
    Kai kranu dirbama visą pamainą, svarbu ne tik funkcijos, bet ir kaip pultas guli rankoje. Ilgesnis 391 mm korpusas su tamsia šonine rankena leidžia tvirtai laikyti pultą ir mygtukus spausti nykščiu.
    Mygtukai
    6 + avarinis STOP
    Korpusas
    Ergonominis, 391 mm
    Kontaktai
    AC-15: 250 V – 5 A
    Apsaugos klasė
    IP54

    Veikimo principas

    Pultas jungiamas valdymo kabeliu prie krano kontaktorių grandinės. Kabelis įvedamas per viršuje esantį riebokšlį.

    Šeši momentiniai mygtukai valdo atskirus kontaktorius. Pasukamas STOP paspaustas užsifiksuoja ir lieka išjungtas, kol operatorius jį atleidžia pasukdamas.

    Operatorius pultą laiko kaip rankeną, todėl mažiau pavargsta ranka, o avarinio stabdymo atveju kranas lieka sustabdytas, kol STOP sąmoningai atleidžiamas.

    Kuo naudingas ES-TNHA1-63G?
    Tas pats 6 mygtukų ir avarinio STOP valdymas kaip 63H ar 63C, tačiau ergonominiame korpuse. Tai patogiau ilgai dirbant ir mažiau tikėtina, kad pultas išslys iš rankos.

    Techninės specifikacijos

    Prekės tipas Laidinis pramoninis kranų / telferių valdymo pultas
    Modelis ES-TNHA1-63G
    Mygtukų skaičius 6 + avarinis STOP
    Mygtukų spalva Juodi ir balti
    Greičių skaičius 1
    Avarinis STOP Fiksuojamas, atleidžiamas pasukus
    Nominali izoliacijos įtampa (Ui) 500 V
    Terminė srovė (Ith) 10 A
    AC-15 500 V – 2 A; 250 V – 5 A
    Apsaugos klasė IP54
    Darbinė temperatūra nuo −25 °C iki +40 °C
    Mechaninis patvarumas iki 1 000 000 ciklų
    Korpusas Plastikinis, geltonas su tamsia šonine rankena

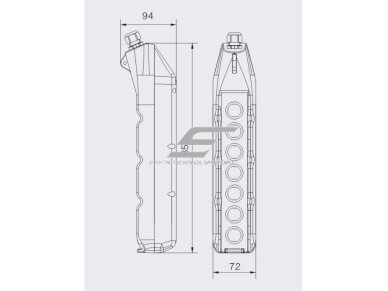

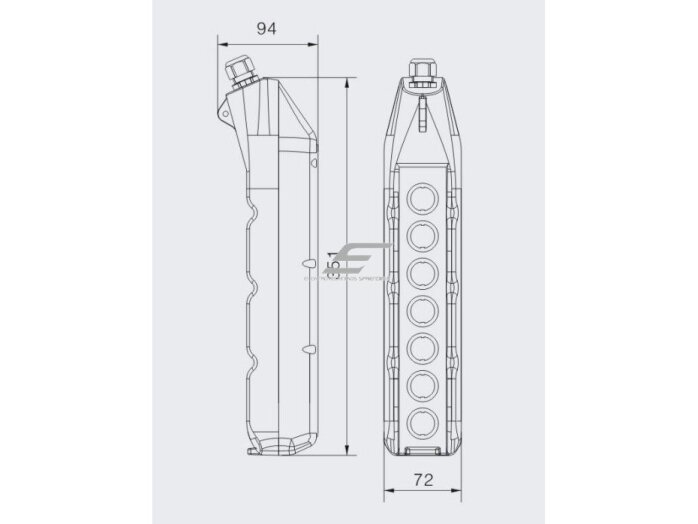

    Matmenys 391 × 94 × 72 mm
    Sertifikatai CE, ISO 9001, CCC

    Pagrindinės funkcijos

    • Ergonominis rankenos formos korpusas – mažiau vargina ranką per pamainą
    • 6 momentiniai mygtukai – kėlimas, tiltas ir vežimėlis viename pulte
    • Fiksuojamas pasukamas STOP – kranas nepasileidžia, kol STOP neatleistas
    • AC-15 500 V – 2 A / 250 V – 5 A – tinka kontaktorių ritėms valdyti
    • Juodi ir balti mygtukai – kryptys lengvai atskiriamos
    • Iki 1 000 000 ciklų – ilgas resursas

    Kur naudojamas?

    • Intensyviai naudojami tiltiniai kranai
    • Gamybos cechai su pamaininiu darbu
    • Konsoliniai kranai prie staklių
    • Talės su elektriniu vežimėliu
    • Sandėlių kėlimo įranga
    • Montažo ir surinkimo linijos

    Naudojimas pagal poreikį

    Krano operatoriui.
    Patogus suėmimas ir mažesnis rankos nuovargis per visą pamainą.
    Gamybos vadovui.
    Mažiau netyčinių paspaudimų ir iškritusių pultų – mažiau prastovų.
    Elektromontuotojui.
    Ta pati kontaktų logika kaip 63H ir 63C – keičiama be schemos perdarymo.

    Praktinis panaudojimas

    Jeigu gamybos ceche kranu dirbama visą pamainą ir operatoriai skundžiasi plonu, rankoje slystančiu pultu, tada ES-TNHA1-63G su rankenos formos korpusu sprendžia ergonomiką nekeičiant valdymo schemos.

    Pliusai

    • Ergonominis korpusas su rankena
    • Avarinis STOP su fiksacija
    • 6 mygtukai – 3 judesių ašys
    • Kontrastingi juodi ir balti mygtukai
    • AC-15 duomenys aiškiai nurodyti

    Minusai / ribojimai

    • IP54 – netinka lauke ir plaunamoms zonoms; ten rinkitės IP56 ESYS6-36F
    • Tik 1 greitis – 2 greičių kranui rinkitės ES-XAC-A6913
    • Didesnis ir brangesnis už 63H / 63C
    • Kontaktai skirti ritėms, ne varikliui

    Saugos ir montavimo pastabos

    • Montuokite atjungę įtampą ir patikrinę, kad jos nėra
    • STOP turi atjungti pagrindinį (linijos) kontaktorių
    • Valdymo įtampa ir srovė turi atitikti AC-15 duomenis
    • Priešingų krypčių kontaktorius blokuokite elektriškai
    • Pultą kabinkite ant plieninio lyno
    • Prieš remontą pagrindinį jungiklį užrakinkite LOTO spyna

    Greitas pasirinkimo gidas

    6 mygtukai + STOP
    Ergonominis korpusas
    IP54
    250 V – 5 A
    Tinka, kai reikia:
    • Intensyviai, visą pamainą dirbti kranu
    • Turėti avarinį STOP pulte
    • Patogiau laikyti pultą
    Patikrinkite prieš naudojimą:
    • Ar valdymo įtampa ir srovė atitinka AC-15 duomenis
    • Ar aplinka sausa (IP54)
    • Ar STOP sujungtas su pagrindiniu kontaktoriumi
    Svarbus priminimas: Nuspaustas STOP nėra saugus energijos atskyrimas – remontui pagrindinis jungiklis išjungiamas ir užrakinamas LOTO spyna.

    DUK

    Kuo 63G skiriasi nuo 63H ir 63C?
    Funkcijos tos pačios, bet 63G turi ilgesnį ergonominį 391 mm korpusą su rankena.
    Ar avarinis STOP fiksuojamas?
    Taip, paspaustas lieka užfiksuotas ir atleidžiamas pasukus.
    Kokia apsaugos klasė?
    IP54 – skirtas uždaroms patalpoms be plovimo vandens srove.
    Kokią valdymo įtampą galima naudoti?
    Iki 500 V, tačiau esant 500 V leidžiama 2 A, o esant 250 V – 5 A (AC-15).
    Ar tinka 2 greičių kranui?
    Ne, mygtukai vieno greičio.
    Ar galima pakeisti 63H į 63G be schemos keitimo?
    Taip, mygtukų skaičius ir funkcijos sutampa, tik reikia pasitikrinti kabelio įvadą.

    Pramoninis kranų valdymo pultas | 6 mygtukai + pasukamas STOP | 1 greitis | 10 A | 500 V | IP54 | ergonominis korpusas | ES-TNHA1-63G

    Ergonominis laidinis kranų pultas ES-TNHA1-63G su 6 mygtukais, fiksuojamu avariniu STOP ir IP54 korpusu – patogus intensyviam darbui uždarose patalpose.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
