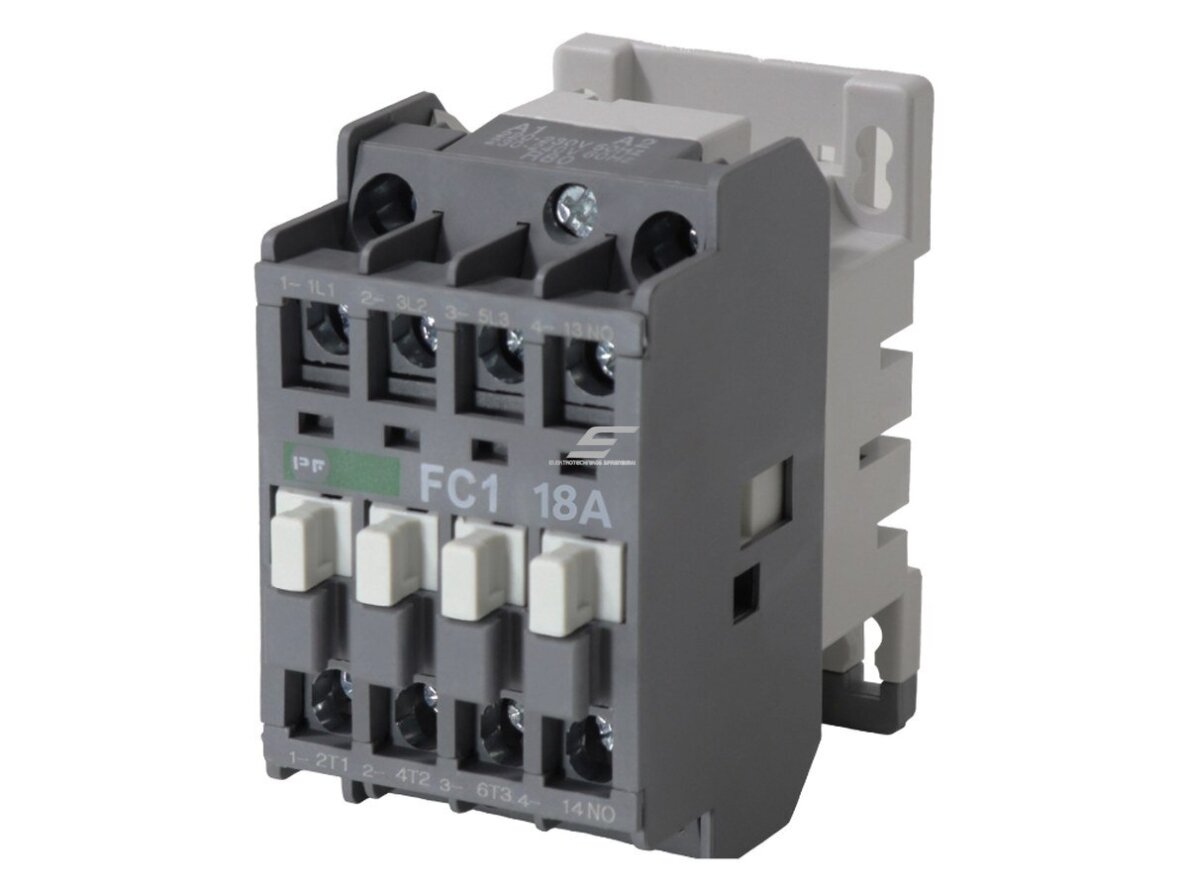

  • Nauja prekė   Pramoninis magnetinis kontaktorius | 3P | 18 A (AC-3) | 7,5 kW/400 V | 1 NO | ritė 110 V AC | IEC/EN 60947-4-1 | Promfactor Baltic | FC10018110

    Pramoninis magnetinis kontaktorius | 3P | 18 A (AC-3) | 7,5 kW/400 V | 1 NO | ritė 110 V AC | IEC/EN 60947-4-1 | Promfactor Baltic | FC10018110

    Kodas: FC10018110
    Pasiteirauti apie prekę
    Kaina 16.42 € su PVM
    ( 13.57 € be PVM )

    FC10018110 – FC-1 kontaktorius 3P 18 A (AC-3), 7,5 kW prie 400 V, ritė 110 V AC, 1 NO, Ith 28 A – trifazių variklių ir šildymo valdymui skyde.

  • Prekės aprašymas

    Pramoninis magnetinis kontaktorius | 3P | 18 A (AC-3) | 7,5 kW/400 V | 1 NO | ritė 110 V AC | IEC/EN 60947-4-1 | Promfactor Baltic | FC10018110

    FC10018110 – Promfactor Baltic FC-1 serijos trifazis pramoninis magnetinis kontaktorius, kurio vardinė srovė 18 A (AC-3), su 110 V AC valdymo rite ir gamykliniu 1 NO papildomu kontaktu. Pagrindiniai kontaktai skirti ~230/400/690 V grandinėms (AC-3: 4 / 7,5 / 11 kW), sąlyginė šiluminė srovė Ith 28 A (AC-1), atitinka IEC/EN 60947-4-1. Valdymo ritė maitinama: 110 V AC valdymo transformatorius (eksportinė įranga, statybvietės).

    Pagrindinė mintis:
    Kontaktorius nuotoliniu signalu įjungia ir išjungia trifazę apkrovą – variklį, siurblį, ventiliatorių ar šildymą. Renkantis lemia dvi vertės: galios kontaktų srovė (18 A AC-3) ir ritės įtampa (110 V AC) – ji turi sutapti su valdymo grandinės įtampa, kitaip ritė nesuveiks arba sudegs.
    Vardinė srovė (AC-3)
    18 A; Ith 28 A (AC-1)
    Valdymo ritė (Uc)
    110 V AC (85–100 % Uc)
    Galia AC-3
    4 / 7,5 / 11 kW prie 230 / 400 / 690 V
    Papildomas kontaktas
    1 NO; plečiama blokais

    Veikimo principas

    Kontaktorius montuojamas uždarame skyde; į viršutinius galios gnybtus atvedamos trys fazės nuo apsaugos aparato (automatinio ar variklio apsaugos jungiklio), iš apatinių – kabelis į apkrovą. Ritės gnybtai jungiami į valdymo grandinę, kurios įtampa 110 V AC, o gamyklinis 1 NO kontaktas naudojamas savilaikai ar būsenos signalui.

    Padavus 110 V AC į ritę, elektromagnetas pritraukia armatūrą ir vienu metu uždaro tris galios kontaktus ir 1 NO kontaktą; suveikimas užtikrinamas, kai ritės įtampa yra 85–100 % Uc. Pritraukimo momentu ritė vartoja apie 60 VA, laikymo režime – apie 9 VA. Nutraukus valdymo įtampą, spyruoklė atitraukia armatūrą ir grandinė atsijungia.

    Rezultatas – nuotoliniu būdu valdoma trifazė apkrova iki 18 A (AC-3) arba 28 A aktyvinei apkrovai (AC-1), leidžiamas dažnis iki 1200 ciklų per valandą. Su šilumine rele ant galios gnybtų kontaktorius tampa tiesioginiu variklio paleidikliu.

    Kuo naudingas FC10018110?
    Viena FC-1 18 A platforma su 110 V AC rite: 7,5 kW variklis prie 400 V, 1 NO kontaktas savilaikai ir priedų sistema (kontaktų blokai, šiluminė relė, mechaninė blokuotė) – skydas surenkamas iš vienos serijos komponentų.

    Techninės specifikacijos

    Prekės tipas Pramoninis magnetinis kontaktorius (magnetinis paleidiklis)
    Gamintojas / kodas Promfactor Baltic / FC10018110 (FC-1/18A)
    Serija FC1 (6, 9, 12, 16, 18 A; ritės 24/36/42/110/230/400 V AC)
    Standartas IEC/EN 60947-4-1
    Pagrindiniai poliai 3P
    Galios kontaktų darbinė įtampa Ue ~230 / 400 / 690 V
    Vardinė srovė Ie (AC-3) 18 A
    Sąlyginė šiluminė srovė Ith (AC-1) 28 A
    Galia AC-3 4 kW (230 V), 7,5 kW (400 V), 11 kW (690 V)
    Izoliacijos įtampa Ui 690 V
    Valdymo ritės įtampa Uc ~110 V
    Ritės darbinis diapazonas 85–100 % Uc
    Ritės galia (suveikimas / išlaikymas) 60 / 9 VA
    Papildomi kontaktai 1 NO (gamyklinis)
    Leidžiamas operacijų dažnis 1200 ciklų/h
    Atsparumas (AC-3) elektrinis 1 mln., mechaninis 10 mln. operacijų
    Papildomos įrangos prijungimas taip (kontaktų blokai, šiluminė relė, blokuotė)
    Apsaugos laipsnis IP20
    Aukštis virš jūros lygio iki 2000 m
    Atsarginė ritė RITFC1110 (Valdymo ritė FC1 110 V)

    Pagrindinės funkcijos

    • Trifazis galios junginėjimas – 3P kontaktai vienu suveikimu įjungia ir išjungia visą apkrovą iki 18 A (AC-3).
    • 110 V AC valdymo ritė – tinka grandinei, kurioje valdymas maitinamas 110 V AC valdymo transformatorius (eksportinė įranga, statybvietės).
    • Gamyklinis 1 NO kontaktas – naudojamas savilaikos grandinei su START mygtuku arba būsenos signalui į PLC.
    • Ith 28 A (AC-1) – aktyvinei apkrovai – šildymo elementams – leidžiama didesnė srovė nei varikliui.
    • Iki 1200 ciklų per valandą – tinka automatiniam, dažnai pasikartojančiam junginėjimui.
    • 10 mln. mechaninių operacijų – ilgas tarnavimo laikas be dalių keitimo.
    • Priedų sistema FC1 – šoninis ACSFC1411 ir viršutiniai ACTFC1410/1401/1422/1440 kontaktų blokai, mechaninė blokuotė MIFC1-3 reversui.
    • Keičiama ritė – sudegus ritei keičiama tik ji – RITFC1110, o ne visas kontaktorius.

    Kur naudojamas?

    • Trifazių asinchroninių variklių tiesioginio paleidimo grandinės iki 7,5 kW prie 400 V
    • Siurblių, ventiliatorių ir kompresorių valdymas
    • Šildymo elementų ir elektrinių katilų laipsnių junginėjimas (AC-1 iki 28 A)
    • Reversiniai paleidikliai su mechanine blokuote MIFC1-3
    • Importuoti įrenginiai ir kompresoriai su 110 V AC valdymu
    • Eksportiniai automatikos skydai su 110 V AC valdymo grandine
    • Gamybos linijos ir konvejeriai, valdomi iš PLC

    Naudojimas pagal poreikį

    Eksportinės įrangos gamintojui.
    110 V AC ritė leidžia sukomplektuoti skydą rinkoms ir projektams, kur valdymo grandinė standartiškai 110 V.
    Statybviečių ir laikinų tinklų elektrikui.
    FC10018110 tinka įrangai su 110 V AC valdymu iš atskiro transformatoriaus, o galios grandinė – iki 18 A (AC-3).
    Importuotų įrenginių remonto specialistui.
    kai originali įranga turi 110 V AC valdymą, šis kontaktorius keičia sugedusį be schemos perdarymo.

    Praktinis panaudojimas

    Jeigu importuotas kompresorius turi 110 V AC valdymo transformatorių, o jo 400 V variklis vartoja iki 18 A, tada FC10018110 ritė jungiama prie esamo 110 V šaltinio ir kompresoriaus valdymo logika nekeičiama.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FC10018110 visur atlieka tą pačią funkciją – keičiasi apkrova ir tai, kas jungiama į 110 V AC ritės grandinę:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Siurblys ar ventiliatorius iki 7,5 kW / 400 V FMP32 arba automatas → FC10018110 → šiluminė relė FTR 32B 13–19 A → variklis Tiesioginis paleidimas su perkrovos apsauga Šiluminę relę nustatykite pagal variklio lentelės srovę
    Reversinis paleidiklis Du FC10018110 + mechaninė blokuotė MIFC1-3 + elektrinė blokuotė per NC kontaktus Variklis sukasi abiem kryptimis, kontaktoriai nesuveikia kartu NC kontaktams pridėkite ACSFC1411 arba ACTFC1401
    Šildymo elementų grupė FC10018110 perjungia 3 fazių šildytuvą (AC-1 iki 28 A) Termostatu ar valdikliu valdomas šildymas AC-1 režime vis tiek neviršykite 28 A
    PLC valdoma linija PLC išėjimas → tarpinė relė → 110 V AC ritė; 1 NO → PLC įėjimas Kontaktoriaus būsena grįžta į valdiklį Tarpinės relės kontaktas turi atlaikyti 60 VA suveikimo galią

    Kaip parinkti FC1 kontaktorių: srovė ir ritės įtampa

    Apkrova / ritės įtampa Rekomenduojamas modelis
    18 A (AC-3), ritė 24 V AC FC10018024 (FC1 18 A, 1 NO, ritė 24 V AC)
    18 A (AC-3), ritė 36 V AC FC10018036 (FC1 18 A, 1 NO, ritė 36 V AC)
    18 A (AC-3), ritė 42 V AC FC10018042 (FC1 18 A, 1 NO, ritė 42 V AC)
    18 A (AC-3), ritė 110 V AC FC10018110 (FC1 18 A, 1 NO, ritė 110 V AC) ← šis modelis
    18 A (AC-3), ritė 230 V AC FC10018230 (FC1 18 A, 1 NO, ritė 230 V AC)
    18 A (AC-3), ritė 400 V AC FC10018400 (FC1 18 A, 1 NO, ritė 400 V AC)
    6 A (AC-3), ritė 110 V AC FC10006110 (FC1 6 A, ritė 110 V AC)
    9 A (AC-3), ritė 110 V AC FC10009110 (FC1 9 A, ritė 110 V AC)
    12 A (AC-3), ritė 110 V AC FC10012110 (FC1 12 A, ritė 110 V AC)
    16 A (AC-3), ritė 110 V AC FC10016110 (FC1 16 A, ritė 110 V AC)
    25 A (AC-3), ritė 110 V AC FC20025110 (FC2 25 A, ritė 110 V AC)
    Taisyklė: pirmiausia parinkite srovę pagal variklio vardinę srovę ir AC-3 kategoriją (18 A – iki 7,5 kW prie 400 V), tada ritės įtampą pagal valdymo grandinę; FC10018110 ritė – 110 V AC, kitai įtampai rinkitės tos pačios srovės FC10018xxx versiją.
    Kada rinktis kitą sprendimą: tos pačios srovės kitos ritės – FC10018024, FC10018036, FC10018042, FC10018110, FC10018230, FC10018400; mažesnės srovės – FC1 6/9/12/16 A; didesnės – FC2 25 A (FC20025110), FC3 32 A; priedai – ACSFC1411, ACTFC1410, ACTFC1401, ACTFC1422, ACTFC1440, MIFC1-3, atsarginė ritė RITFC1110; variklio apsauga – FMP1800 (13–18 A) arba šiluminė relė FTR 32B 13–19 A; paleidikliai dėžutėse – SKM serija.

    Pliusai

    • Galia AC-3 iki 7,5 kW prie 400 V ir 11 kW prie 690 V
    • Ith 28 A aktyvinei apkrovai (AC-1)
    • 110 V AC ritė su keičiama atsargine rite RITFC1110
    • Gamyklinis 1 NO kontaktas savilaikai
    • Iki 1200 ciklų/h ir 10 mln. mechaninių operacijų
    • Plečiama FC1 priedais – kontaktų blokai, mechaninė blokuotė

    Minusai / ribojimai

    • Variklio nuo perkrovos nesaugo – reikia šiluminės relės (pvz. FTR 32B 13–19 A) arba variklio apsaugos jungiklio FMP1800
    • Ritė tik 110 V AC – kitai valdymo įtampai reikia kitos FC10018xxx versijos
    • IP20 – montuojamas tik uždarame skyde
    • Gamyklinis tik 1 NO – NC kontaktui reikia ACSFC1411 ar ACTFC1401 bloko
    • Didesnei nei 18 A (AC-3) srovei – FC2 25 A arba FC3 32 A

    Saugos ir montavimo pastabos

    • Montuoja ir prijungia tik kvalifikuotas elektrikas, atjungęs galios ir valdymo grandines.
    • Patikrinkite valdymo įtampą – ritė skirta tik 110 V AC.
    • Galios grandinę apsaugokite automatiniu ar variklio apsaugos jungikliu, valdymo grandinę – atskiru automatu ar saugikliu.
    • Variklio grandinėje sumontuokite šiluminę relę – kontaktorius perkrovos neatjungia.
    • Montuokite uždarame skyde (IP20), gnybtus užveržkite ir po pirmos apkrovos patikrinkite pakartotinai.

    Greitas pasirinkimo gidas

    3P
    18 A AC-3
    7,5 kW/400 V
    ritė 110 V AC
    1 NO
    IEC/EN 60947-4-1
    Tinka, kai reikia:
    • įrenginio valdymo grandinė dirba 110 V AC;
    • reikia valdyti trifazį variklį iki 7,5 kW prie 400 V arba aktyvinę apkrovą iki 28 A;
    • reikia dažno automatinio junginėjimo – iki 1200 ciklų/h.
    Patikrinkite prieš naudojimą:
    • ar valdymo šaltinis tiekia 110 V AC, o ne 230 V;
    • ar variklio vardinė srovė neviršija 18 A (AC-3);
    • ar numatyta šiluminė relė ar variklio apsaugos jungiklis.
    Svarbus priminimas: Ritė – tik 110 V AC; prijungta prie 230 V ji perkais ir sudegs. Kontaktorius variklio nuo perkrovos nesaugo – būtina šiluminė relė arba variklio apsaugos jungiklis.

    DUK

    Kokia FC10018110 ritės įtampa?
    Ritė skirta 110 V AC įtampai ir patikimai suveikia esant 85–100 % Uc.
    Kokio galingumo variklį galima valdyti?
    Pagal AC-3 kategoriją – iki 4 kW prie 230 V, 7,5 kW prie 400 V ir 11 kW prie 690 V.
    Kuo skiriasi 18 A (AC-3) ir 28 A (AC-1)?
    18 A taikoma varikliams su paleidimo srove, o 28 A – aktyvinei apkrovai, pavyzdžiui, šildymo elementams.
    Ar kontaktorius turi papildomą kontaktą?
    Taip, gamykloje sumontuotas 1 NO kontaktas, o daugiau kontaktų pridedama ACSFC1411 ar ACTFC1-4 blokais.
    Ar galima pakeisti tik ritę?
    Taip, tai pačiai įtampai tinka atsarginė ritė RITFC1110.
    Ar kontaktorius apsaugo variklį nuo perkrovos?
    Ne, perkrovos apsaugai reikia šiluminės relės arba variklio apsaugos jungiklio.

    Pramoninis magnetinis kontaktorius | 3P | 18 A (AC-3) | 7,5 kW/400 V | 1 NO | ritė 110 V AC | IEC/EN 60947-4-1 | Promfactor Baltic | FC10018110

    Promfactor Baltic FC10018110 – pramoninis magnetinis kontaktorius FC-1 3P 18 A (AC-3), 7,5 kW prie 400 V, Ith 28 A, ritė 110 V AC, 1 NO, IEC/EN 60947-4-1 – variklių, siurblių ir šildymo valdymui.
