Pridedamas vamzdžio temperatūros daviklis | 0-85°C | Modbus RTU | 24VDC PoM | RJ45 | IP65 | Sentera Controls | DTP-M

Kodas: DTP-M

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 40.55 € su PVM
( 33.51 € be PVM )

~~63.26 €~~ Sutaupykite 22.71 €

Pasiūlymas galioja iki 2026-12-31

Į krepšelį

Prekės aprašymas

Pridedamas vamzdžio temperatūros daviklis | 0-85°C | Modbus RTU | 24VDC PoM | RJ45 | IP65 | Sentera Controls | DTP-M

DTP-M – Sentera Controls skaitmeninis pridedamas (ant vamzdžio) temperatūros daviklis su Modbus RTU (RS485) ryšiu. Matuoja vandens vamzdžių temperatūrą 0…+85 °C ±1 °C tikslumu, maitinamas 24 VDC per Modbus (PoM) per RJ45 lizdą.

Pagrindinė mintis:
Vamzdžio temperatūra be gilzės ir be vamzdyno ardymo: daviklis prispaudžiamas prie vamzdžio, o temperatūra keliauja Modbus RTU tinklu į valdiklį ar BMS.

Matavimo diapazonas
0…+85 °C, ±1 °C

Ryšys
Modbus RTU (RS485)

Maitinimas
24 VDC per Modbus (PoM), RJ45

Apsauga
IP65, pridedamas

Veikimo principas

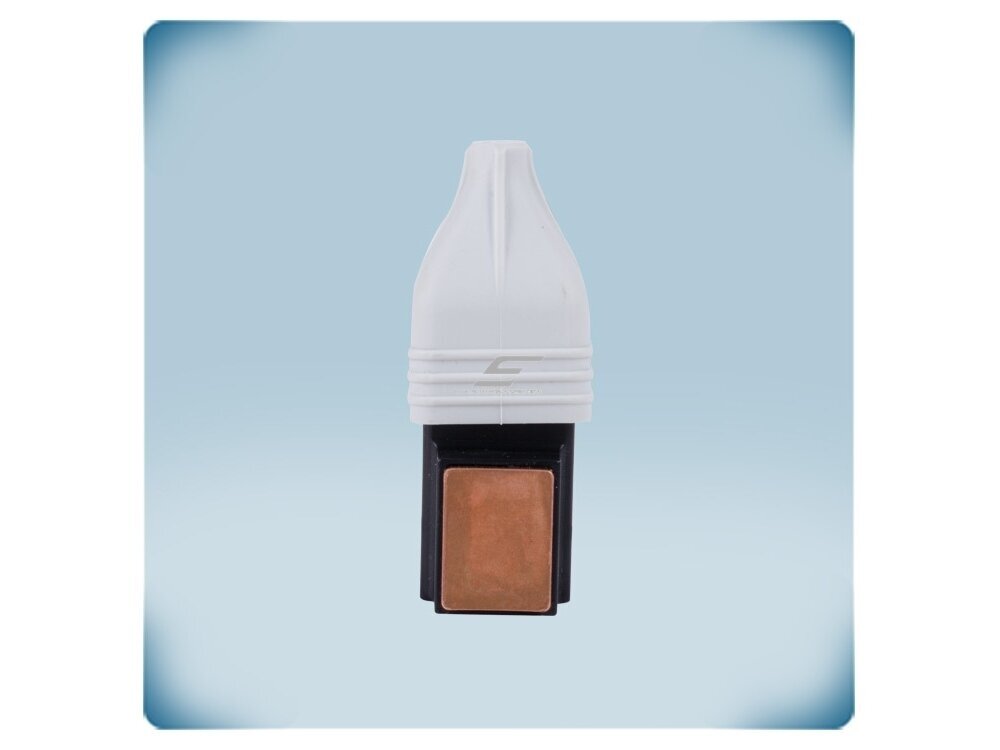

Daviklis tvirtinamas ant vamzdžio komplekte esančia karščiui atsparia 300 × 4,8 mm sąvarža; vario plokštė gerina šilumos perdavimą, o terminis padelis (19 × 14 × 1,5 mm) užtikrina gerą kontaktą su vamzdžio paviršiumi. Prie RJ45 lizdo jungiamas kabelis su 24 VDC maitinimu ir Modbus RTU signalais (A, /B, GND).

Temperatūra matuojama 0…+85 °C ribose ±1 °C tikslumu ir pateikiama Modbus registruose; kairysis žalias LED rodo maitinimą, mirksintys žali LED – aktyvų Modbus ryšį.

Rezultatas – vamzdyno temperatūra BMS ar valdiklyje be gilzės ir be sistemos ištuštinimo. Daviklis matuoja vamzdžio sienelės temperatūrą: ji artima vandens temperatūrai, kai vamzdis metalinis, o daviklio vieta apšiltinta; ant plastikinių vamzdžių rodmenys mažiau tikslūs.

Kuo naudingas DTP-M?
Montavimas be vamzdyno ardymo ir be gilzės, o maitinimas ir duomenys – viename RJ45 kabelyje.

Techninės specifikacijos

Prekės tipas	Pridedamas vamzdžio temperatūros daviklis su Modbus RTU
Gamintojas / kodas	Sentera Controls / DTP-M
Matavimo diapazonas	0…+85 °C
Tikslumas	±1 °C
Ryšys	Modbus RTU (RS485)
Maitinimas	24 VDC per Modbus (PoM)
Energijos sąnaudos	Maks. 0,192 W; Imax 8 mA

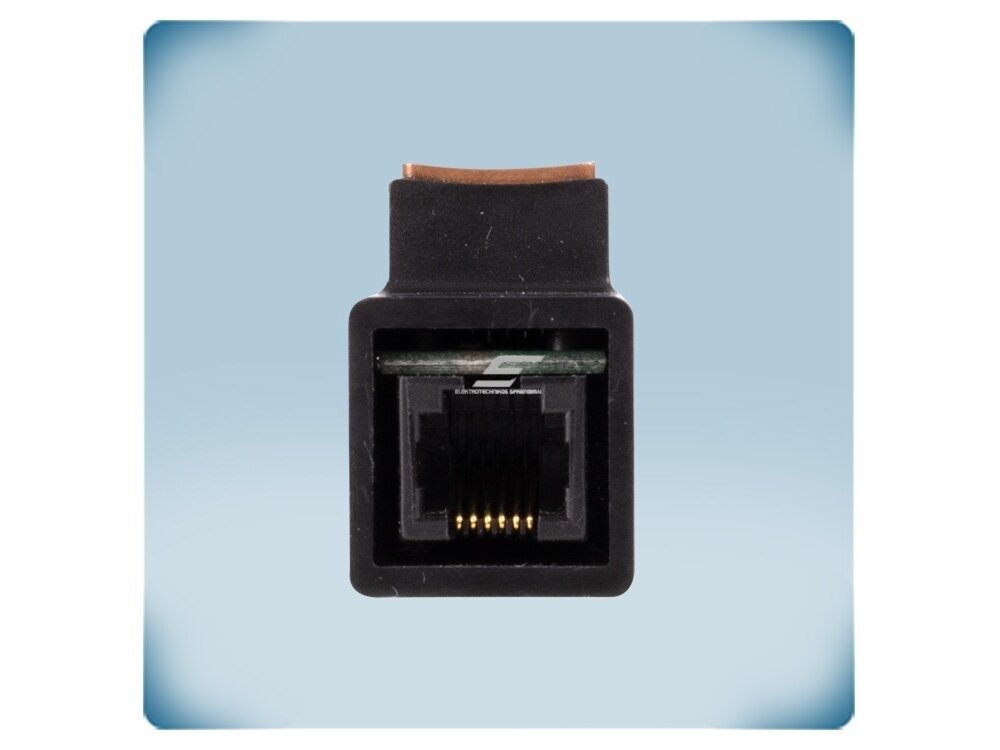

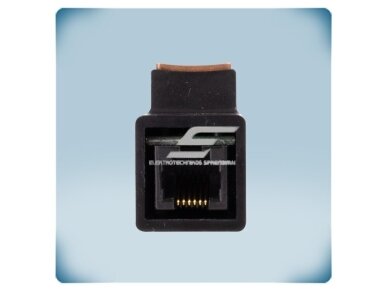

Jungtis	RJ45 (8 kontaktai): +24 VDC, A, /B, GND
Šilumos kontaktas	Vario plokštė, terminis padelis 19 × 14 × 1,5 mm
Tvirtinimas	Karščiui atspari sąvarža 300 × 4,8 mm (komplekte)
Indikacija	Žalias LED – maitinimas; mirksintys žali LED – Modbus ryšys
Apsaugos klasė	IP65
Darbo aplinka	-30…+85 °C, 5–95 % rH be kondensacijos
Svoris	0,024 kg (neto)
Atitiktis	EMC 2014/30/ES (EN 61326-1, EN 61326-2-3), WEEE 2012/19/ES, RoHS 2011/65/ES

Gamintojo dokumentacija

✔ Rekomenduoja Elektrotechnikos sprendimai

Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

Pagrindinės funkcijos

Modbus RTU (RS485) – temperatūra nuskaitoma valdikliu, BMS ar SCADA.
Power over Modbus – 24 VDC per tą patį RJ45 kabelį.
Vario plokštė ir terminis padelis – geras šilumos kontaktas su vamzdžiu.
Sąvarža komplekte – 300 × 4,8 mm, atspari karščiui – montavimas be papildomų detalių.
Diapazonas 0…+85 °C – apima šildymo ir karšto vandens kontūrų temperatūras.
Mažos sąnaudos – iki 0,192 W (Imax 8 mA) iš PoM linijos.
LED indikacija – maitinimo ir ryšio būsena.
IP65 – tinka techninėms patalpoms ir šilumos punktams.

Kur naudojamas?

Šildymo kontūrų tiekiamo ir grįžtamo vandens kontrolė
Vandeninių kaloriferių vamzdynai vėdinimo įrenginiuose
Šilumos punktai ir katilinės
Šilumos siurblių sistemos
Karšto vandens ruošimo kontūrai iki +85 °C
Esamų sistemų modernizacija be vamzdyno ardymo
BMS vamzdynų temperatūros stebėsena

Naudojimas pagal poreikį

Šildymo montuotojui.
Nereikia gilzės ir vamzdyno ardymo – daviklis pritvirtinamas sąvarža.

Šilumos siurblių montuotojui.
Du DTP-M ant tiekiamo ir grįžtamo vamzdžio duoda temperatūrų skirtumą Modbus tinkle.

Pastatų energetikos vadybininkui.
Vamzdynų temperatūros BMS sistemoje padeda vertinti šildymo kontūrų efektyvumą.

Praktinis panaudojimas

Jeigu veikiančio šildymo kontūro grįžtamo vandens temperatūrą reikia įtraukti į BMS neišleidžiant vandens, tada DTP-M prispaudžiamas sąvarža prie metalinio vamzdžio, vieta apšiltinama ir 0…+85 °C temperatūra ±1 °C tikslumu perduodama Modbus RTU tinklu.

Pritaikymo gidas: kaip naudojamas praktikoje

DTP-M dedamas ant vamzdžio, o temperatūra keliauja Modbus RTU tinklu:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Vandeninis kaloriferis	DTP-M ant grįžtamo vandens vamzdžio → Modbus	Valdiklis stebi grįžtamo vandens temperatūrą	Daviklio vietą apšiltinkite
Šildymo kontūras	DTP-M ant tiekiamo vamzdžio → DPOM8-24-20 → BMS	Tiekiamo vandens temperatūra BMS sistemoje	Metalinis vamzdis – tikslesni rodmenys
Šilumos siurblys	Du DTP-M ant tiekiamo ir grįžtamo vamzdžio	Temperatūrų skirtumas sistemos efektyvumui vertinti	Skirtingi Modbus adresai
Modernizacija be ardymo	DTP-M vietoje panardinamo jutiklio	Nereikia išleisti vandens ir montuoti gilzės	Vamzdžio paviršių nuvalykite

Kaip parinkti Modbus temperatūros daviklį

Montavimo vieta / zondas	Rekomenduojamas modelis
Ortakis, zondas 85 mm	DTS-M-080 (kanalinis, 85 mm)
Ortakis, zondas 165 mm	DTS-M-160 (kanalinis, 165 mm)
Vandens vamzdis, pridedamas	DTP-M (vamzdžio, 0–85 °C) ← šis modelis
DTS-M tvirtinimas prie sienos	DTS-MB-BK-ASM (laikiklis)

Taisyklė: vandens vamzdžiams – pridedamas DTP-M (0…+85 °C); oro kanalams – DTS-M-080 arba DTS-M-160 pagal ortakio dydį.

Kada rinktis kitą sprendimą: pasyvūs jutikliai valdikliams su PT įėjimu – TUTSN (kanalinis), ROTSN (patalpos), FLTSN (su kabeliu); maitinimui ir Modbus linijai – DPOM8-24-20 (Power over Modbus modulis su kartotuvu).

Pliusai

Montavimas be gilzės ir vamzdyno ardymo
Modbus RTU
24 VDC Power over Modbus
RJ45 jungtis
IP65
Sąvarža ir terminis padelis komplekte

Minusai / ribojimai

Tikslumas ±1 °C
Matuoja vamzdžio paviršiaus, ne tiesiogiai vandens temperatūrą
Nėra analoginio išėjimo – reikia Modbus valdiklio; valdikliui su PT įėjimu rinkitės FLTSN seriją su gilze
Diapazonas iki +85 °C
Reikia 24 VDC Modbus maitinimo, tam skirtas DPOM8-24-20

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas montuotojas, atjungus maitinimą.
Maitinimas tik 24 VDC per Modbus.
Neviršykite +85 °C vamzdžio temperatūros.
Saugokite kabelį nuo karštų paviršių.

Greitas pasirinkimo gidas

Modbus RTU

24 VDC PoM

RJ45

0…+85 °C

IP65

Tinka, kai reikia:

matuoti vandens vamzdžio temperatūrą Modbus RTU tinkle;
įrengti jutiklį be gilzės;
sumažinti laidų skaičių su Power over Modbus.

Patikrinkite prieš naudojimą:

ar vamzdžio temperatūra neviršija +85 °C;
ar yra Modbus RTU valdiklis ir 24 VDC PoM maitinimas;
vamzdžio medžiagą (metalinis – tikslesni rodmenys).

Svarbus priminimas: DTP-M neturi PT ar 0-10 VDC išėjimo – jis veikia tik Modbus RTU tinkle.

DUK

Ar reikia gilzės?
Ne, daviklis pridedamas prie vamzdžio paviršiaus ir tvirtinamas sąvarža.

Koks matavimo diapazonas?
Daviklis matuoja 0…+85 °C ±1 °C tikslumu.

Kaip daviklis maitinamas?
Jis maitinamas 24 VDC per Modbus (PoM) per RJ45 lizdą.

Ar galima naudoti ortakyje?
Ne, ortakiams skirti DTS-M-080 ir DTS-M-160.

Ar tinka plastikiniam vamzdžiui?
Tinka, tačiau rodmenys bus mažiau tikslūs nei ant metalinio vamzdžio.

Ar reikia apšiltinti matavimo vietą?
Taip, apšiltinta vieta duoda rodmenis, artimesnius tikrajai vandens temperatūrai.

Pridedamas vamzdžio temperatūros daviklis | 0-85°C | Modbus RTU | 24VDC PoM | RJ45 | IP65 | Sentera Controls | DTP-M

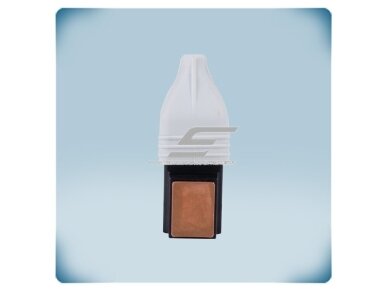

Sentera DTP-M – pridedamas vamzdžio temperatūros daviklis 0…+85 °C su Modbus RTU, 24 VDC Power over Modbus maitinimu per RJ45, vario plokšte ir IP65.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
