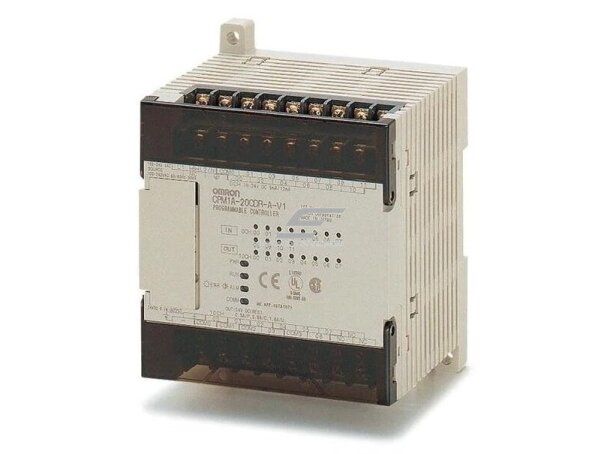

Programuojamas loginis valdiklis | universalus | daugiafunkcinis | 100-240VAC | CPM1A-20CDR-A-V1 OMRON

Techniniai duomenys

Maitinimo įtampa:

AC tipas: 100 - 240 V AC, 50/60 Hz

DC tipas: 24 V DC

Darbinės įtampos diapozonas:

AC tipas: 85 - 264 VAC

DC tipas: 20.4 - 26.4 VDC

Galios suvartojimas:

AC tipas: 30 W

DC tipas: 6 W

Išvesties maitinimo šaltinis (tik AC tipui):

Maitinimo įtampa: 24 V DC

Išėjimo talpa: 200 mA

Izoliacijos atsparumas: 20 MΩ min. (esant 500 VDC)

Dielektrinis stiprumas: 2300 V AC 50/60 Hz

Atsparumas smūgiams: 147 m/s2  po 3 kartus X, Y ir Z keyptimis

Darbinė aplinkos temperatūra: 0° - +55°C

Laikymo aplinkos temperatūra: –20° - +75°C

Drėgmė: –20° - 75°C (be kondensato)Gnybtų varžtų dydis: M3

Įžeminimas: mažiau nei 100 Ω

Funkcionalumas
Logikos ir laiko valdymas:

• Palaiko laiko valdiklius (timers), skaitiklius (counters), loginę analizę ir sekas.
• Įmontuotos PID kontrolės funkcijos leidžia valdyti sudėtingesnes sistemas, kaip temperatūros kontrolė ar procesų optimizavimas.

Greita reakcija:

• Palaiko greitus skaitliukus ir įėjimus, kurie leidžia efektyviai valdyti procesus, susijusius su greita reakcija, pavyzdžiui, judesio kontrolę.

Nuoseklus ryšys:

• Galimybė prijungti valdiklį prie kitų įrenginių, tokių kaip HMI, SCADA ar kitų tinklų, naudojant nuosekliąsias sąsajas (RS-232C, RS-485).

Išplėstiniai valdymo metodai:

• PWM (Impulsų pločio moduliacija) ir Pulsų išėjimai palaikomi judesio ir greičio kontrolės sistemoms.

Programavimas ir priežiūra:

• Programavimas atliekamas naudojant CX-Programmer arba kitą OMRON programavimo įrankį. Tai užtikrina paprastą programavimą, derinimą ir priežiūrą.

Tinklo ryšys:

• Valdiklis gali būti integruotas į tinklus, pvz., Modbus, naudojant tinkamas sąsajas ar tinklo plėtinius, leidžiantį valdyti sistemą iš centrinio kompiuterio ar kito valdymo įrenginio.

Saugumas
Apsauga nuo įtampos šuolių:

• Integruota apsauga nuo per didelių įtampų, užtikrinanti ilgalaikį sistemos stabilumą netgi esant energijos tiekimo trikdžiams.

Išėjimų apsauga:

• Reliniai išėjimai turi apsaugą nuo trumpųjų jungimų, kas sumažina gedimo riziką ir užtikrina ilgą tarnavimo laiką.

Atminties išsaugojimas:

• Naudojama EEPROM atmintis užtikrina, kad programuota informacija ir funkcijos išliks, netgi nutrūkus maitinimo tiekimui.

Saugos sertifikatai:

• Atitinka tarptautinius saugos standartus, tokius kaip CE, UL, ir cUL, užtikrinančius aukščiausius saugumo reikalavimus pramoniniuose įrenginiuose.

Sertifikatai ir Suderinamumas
Sertifikatai:

• CE (Europos saugos standartai).
• UL/cUL sertifikatai (Šiaurės Amerikos rinkai).
• RoHS – atitinka medžiagų apribojimų standartus (saugus nuo pavojingų medžiagų).

Suderinamumas:

• Puikiai suderinamas su kitais OMRON komponentais, tokiais kaip HMI (žmogaus-mašinos sąsaja), saugos relės, davikliai ir pavaros.
• Lengvai integruojamas su kitais valdymo sistemų įrenginiais, naudojant RS-232C arba RS-485 sąsajas.

Panaudojimo Sritys
Automatizavimo sistemos:

• Idealiai tinka nedidelėms gamybos linijoms, konvejeriams, maisto ir gėrimų gamybai.

Pastatų valdymo sistemos:

• Naudojamas šildymo, vėdinimo ir oro kondicionavimo sistemų valdymui.

Mašinų valdymas:

• Valdiklis naudojamas įvairiose pramoninėse mašinose, kur reikia tiksliai kontroliuoti įrenginio veiksmus ir procesus.

Sandėliavimo ir logistikos sprendimai:

• Naudojamas prekių rūšiavimo, transportavimo ir sandėliavimo sistemose.

Išvada
Omron CPM1A-20CDR-A-V1 yra kompaktiškas, tačiau labai funkcionalus ir patikimas PLC, skirtas įvairioms pramoninėms ir automatikos sistemoms. Jis suteikia galimybę lengvai valdyti ir automatizuoti įvairius procesus, užtikrinant aukštą saugumo ir patikimumo lygį.
