  •   Saugos relė | avarinio stabdymo ir apsauginių vartelių kontrolei | 24VAC/VDC | 2NO | DIN | PNOZ X2 2S | 774303

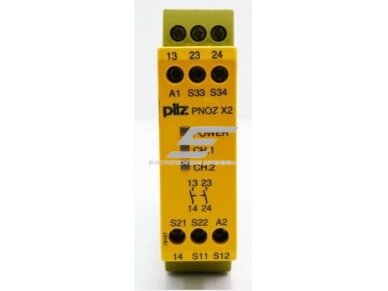

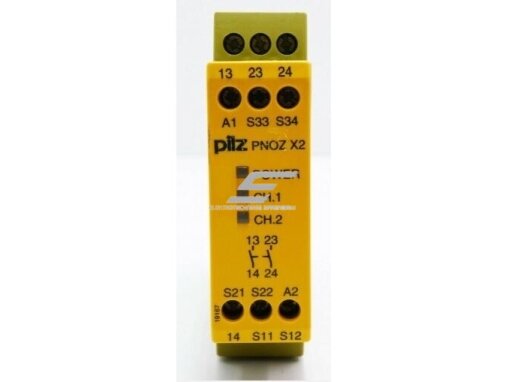

      Saugos relė | avarinio stabdymo ir apsauginių vartelių kontrolei | 24VAC/VDC | 2NO | DIN | PNOZ X2 2S | 774303 1

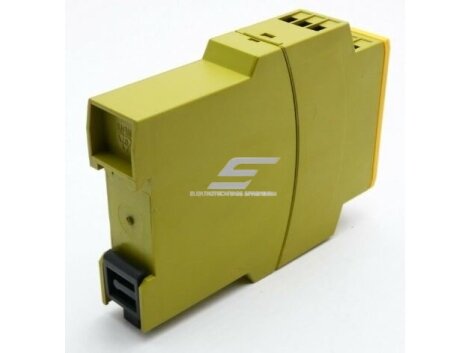

      Saugos relė | avarinio stabdymo ir apsauginių vartelių kontrolei | 24VAC/VDC | 2NO | DIN | PNOZ X2 2S | 774303 2
      Saugos relė | avarinio stabdymo ir apsauginių vartelių kontrolei | 24VAC/VDC | 2NO | DIN | PNOZ X2 2S | 774303 3

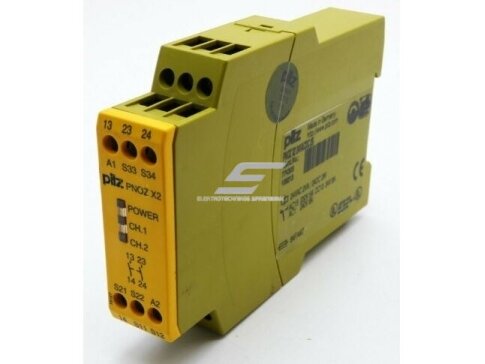

    Saugos relė | avarinio stabdymo ir apsauginių vartelių kontrolei | 24VAC/VDC | 2NO | DIN | PNOZ X2 2S | 774303

    Kodas: PNOZ X2 2S 774303
    Barkodas: 774303
    Pasiteirauti apie prekę
    Kaina 30.00 € su PVM
    ( 24.79 € be PVM )
    Saugos relė, skirta pramoninių įrenginių saugos grandinėms, avarinio stabdymo mygtukų ir apsauginių vartelių / durų galinių jungiklių kontrolei. Relė turi 2 saugos kontaktus N/O, teigiamai valdomus relinius išėjimus, rankinio atstatymo kontrolę, LED indikaciją ir montuojama ant DIN bėgelio. Tai kompaktiškas 22,5 mm pločio saugos valdymo komponentas automatizavimo, gamybos ir procesų valdymo sistemoms.
  • Prekės aprašymas

    Saugos relė – avarinio stabdymo ir apsauginių vartelių kontrolei, 24VAC/VDC, 2NO, DIN

    Saugos relė, skirta pramoninių įrenginių saugos grandinėms, avarinio stabdymo mygtukų ir apsauginių vartelių / durų galinių jungiklių kontrolei. Relė turi 2 saugos kontaktus N/O, teigiamai valdomus relinius išėjimus, rankinio atstatymo kontrolę, LED indikaciją ir montuojama ant DIN bėgelio. Tai kompaktiškas 22,5 mm pločio saugos valdymo komponentas automatizavimo, gamybos ir procesų valdymo sistemoms.

    Pagrindinė mintis:
    Ši saugos relė naudojama tada, kai reikia patikimai stebėti avarinio stabdymo mygtuką, apsauginių vartelių jungiklį arba kitą saugos grandinės elementą. Ji padeda užtikrinti, kad pavojinga įranga būtų stabdoma arba neleidžiama paleisti, kol saugos sąlygos neatitinka numatytos schemos.
    Modelis
    PNOZ X2 2S / 774303
    Maitinimas
    24VAC/VDC
    Saugos išėjimai
    2 N/O kontaktai
    Montavimas
    DIN bėgelis

    Veikimo principas

    Saugos relė stebi prijungtą avarinio stabdymo mygtuką, apsauginių vartelių galinį jungiklį arba kitą saugos grandinės įrenginį. Kai saugos grandinė yra uždaryta ir tenkinamos paleidimo sąlygos, relė gali įjungti saugos išėjimus. Jei avarinis mygtukas paspaudžiamas, varteliai atidaromi arba saugos grandinė nutraukiama, saugos kontaktai išjungiami pagal sistemos schemą.

    PNOZ X2 serijos relė turi rankinio atstatymo stebėjimą, todėl po saugos grandinės suveikimo įranga neturėtų automatiškai grįžti į darbo būseną be papildomo atstatymo veiksmo. LED indikatoriai padeda greičiau įvertinti relės būseną: maitinimą, 1 kanalo ir 2 kanalo būklę.

    Kodėl naudojama saugos relė?
    Saugos relė naudojama tam, kad avarinio stabdymo, apsauginių vartelių ar kitų saugos įrenginių signalai būtų apdorojami patikimiau nei paprasta valdymo relė. Tokie įrenginiai naudojami mašinų saugos grandinėse, kur svarbu kontroliuoti pavojingų mechanizmų paleidimą, stabdymą ir būseną.

    Techniniai parametrai

    Produkto tipas Saugos relė / avarinio stabdymo relė / apsauginių vartelių monitorius
    Gamintojas Pilz
    Modelis PNOZ X2 2S
    Prekės kodas 774303
    Serija PNOZ X2
    Korpusas S-95 korpusas
    Plotis 22,5 mm
    Maitinimo įtampa 24VAC/VDC
    Ritės įtampa 24VAC/VDC
    Saugos išėjimai 2 saugos kontaktai N/O
    Kontaktų konfigūracija DPST-NO
    Kontaktų tipas Teigiamai valdomi reliniai kontaktai
    Kontaktų medžiaga Sidabro alavo oksidas
    Kontaktų srovė 6 A
    Kontaktų įtampa AC 240 V AC
    Kontaktų įtampa DC 24 V DC
    Perjungimo galia 6 A prie 240VAC ir 24VDC
    Reset funkcija Stebimas rankinis atstatymas
    Įėjimų paskirtis Avarinio stabdymo mygtukas, apsauginių vartelių galinis jungiklis, atstatymo mygtukas
    Indikacija LED indikatoriai: 1 kanalas, 2 kanalas, maitinimas
    Montavimas DIN bėgelis
    Gnybtai Sraigtiniai gnybtai
    IP apsauga IP20, IP40, IP54
    Nurodomi standartai VDE 0113-1 Part 1, 11/98; EN 60204-1, 12/97
    SVHC No SVHC (04-Feb-2026)
    Pritaikymas Pramonė, galios valdymas, automatika, procesų valdymas, mašinų sauga

    Kur naudojama?

    • Avarinio stabdymo grandinėse – E-STOP mygtukų būsenai stebėti ir saugos išėjimams valdyti.
    • Apsauginių vartelių ir durų sistemose – saugos galinių jungiklių stebėjimui.
    • Pramoniniuose įrenginiuose – mašinų, mechanizmų ir gamybos linijų saugos grandinėse.
    • Automatikos ir procesų valdymo sistemose – kai reikalinga atskira saugos relė valdymo grandinėje.
    • Galios valdymo sistemose – kai saugos kontaktai naudojami kontaktorių, pavarų ar kitų valdymo elementų atjungimui pagal schemą.

    Praktinis montavimo pavyzdys

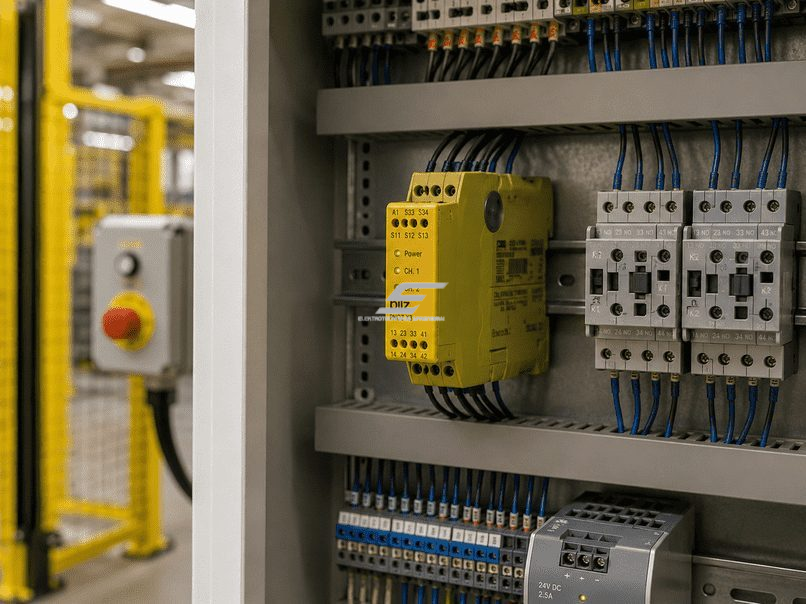

    Pavyzdžiui, saugos relė montuojama automatikos spintoje ant DIN bėgelio. Prie įėjimų prijungiamas avarinio stabdymo mygtukas arba apsauginių vartelių galinis jungiklis, taip pat rankinio atstatymo mygtukas. Saugos išėjimai naudojami kontaktorių, pavarų valdymo grandinių arba kitų įrenginio sustabdymo elementų valdymui pagal konkrečią saugos schemą.

    Kai E-STOP mygtukas nuspaudžiamas arba apsauginiai varteliai atidaromi, relė išjungia saugos išėjimus. Po priežasties pašalinimo sistema gali būti atstatoma rankiniu reset mygtuku, jei visos saugos sąlygos atitinka numatytą schemą.

    Pliusai

    • Žinomas gamintojas Pilz – plačiai naudojamas pramoninės saugos automatikos sprendimuose.
    • 2 saugos kontaktai N/O – galima naudoti saugos grandinių valdymui pagal projektą.
    • 24VAC/VDC maitinimas – lankstesnis pritaikymas automatikos spintose.
    • Rankinio atstatymo kontrolė – padeda išvengti automatinio paleidimo po saugos grandinės suveikimo.
    • LED indikacija – lengviau nustatyti maitinimo ir kanalų būseną.
    • Kompaktiškas 22,5 mm korpusas – taupo vietą DIN bėgelio automatikos spintoje.
    • Tinka E-STOP ir apsauginių vartelių kontrolei – universalus pritaikymas mašinų saugos grandinėse.

    Minusai / ribojimai

    • Būtina teisinga saugos schema – relė turi būti parinkta pagal rizikos vertinimą ir mašinos saugos projektą.
    • Tik 2 saugos N/O kontaktai – sudėtingesnėms sistemoms gali reikėti daugiau išėjimų arba papildomų saugos modulių.
    • 6 A kontaktų riba – didesnėms apkrovoms reikia naudoti kontaktorius ar tarpinius valdymo elementus.
    • IP klasė priklauso nuo montavimo vietos – automatikos spintoje būtina įvertinti korpuso apsaugą ir aplinkos sąlygas.
    • Nepakeičia viso saugos projekto – būtini tinkami jutikliai, kontaktoriai, stabdymo grandinės ir dokumentuotas saugos sprendimas.

    Saugos ir montavimo pastabos

    Saugos relė yra mašinų saugos grandinės komponentas. Ją parinkti, pajungti ir testuoti reikia pagal konkretaus įrenginio rizikos vertinimą, saugos funkcijos reikalavimus, gamintojo instrukciją ir galiojančius standartus.

    • Montavimą turi atlikti kvalifikuotas automatikos arba elektros specialistas, turintis patirties su mašinų saugos grandinėmis.
    • Prieš darbus būtina atjungti maitinimą ir patikrinti, ar valdymo bei galios grandinėse nėra įtampos.
    • Negalima naudoti kaip paprastos universalios relės – tai saugos grandinėms skirtas įrenginys, kurį reikia jungti pagal saugos schemą.
    • Kontaktų apkrova turi neviršyti nurodytų ribų – 6 A, 240VAC arba 24VDC pagal pateiktus duomenis.
    • Būtina atlikti funkcinį testą – E-STOP, vartelių jungiklio, reset ir saugos išėjimų veikimas turi būti patikrintas prieš eksploataciją.
    • Negalima trumpinti arba apeiti saugos grandinių – tai gali sukelti pavojų žmogaus sveikatai ir įrangai.

    Greitas pasirinkimo gidas

    Tai tinkamas pasirinkimas, kai reikia kompaktiškos saugos relės avarinio stabdymo mygtukui arba apsauginių vartelių galiniam jungikliui stebėti. Relė turi 24VAC/VDC maitinimą, 2 saugos N/O kontaktus, rankinio atstatymo stebėjimą ir LED indikaciją.

    Maitinimas
    24VAC/VDC
    Išėjimai
    2 N/O saugos kontaktai
    Plotis
    22,5 mm
    Montavimas
    DIN bėgelis
    Tinka, kai reikia:
    • stebėti avarinio stabdymo mygtuką;
    • stebėti apsauginių vartelių arba durų galinį jungiklį;
    • naudoti rankinio atstatymo funkciją;
    • montuoti saugos relę DIN bėgelio automatikos spintoje;
    • turėti LED indikaciją kanalų ir maitinimo būsenai.
    Patikrinkite prieš montavimą:
    • ar 24VAC/VDC maitinimas atitinka jūsų valdymo sistemą;
    • ar pakanka 2 saugos N/O kontaktų;
    • ar kontaktų apkrova neviršija 6 A;
    • ar saugos funkcija atitinka rizikos vertinimą;
    • ar reikalingi papildomi kontaktoriai, saugos moduliai arba grįžtamojo ryšio grandinės;
    • ar montavimo aplinka ir spinta atitinka reikalingą IP apsaugą.
    Svarbus priminimas:
    Saugos relė turi būti naudojama tik pagal gamintojo instrukciją ir konkrečią mašinos saugos schemą. Neteisingas pajungimas gali panaikinti saugos funkciją ir sukelti pavojų žmonėms bei įrangai.

    DUK – dažniausiai užduodami klausimai

    Kam skirta ši Pilz PNOZ X2 2S saugos relė?
    Ji skirta avarinio stabdymo mygtukų, apsauginių vartelių arba panašių saugos grandinės elementų stebėjimui pramoninėse automatikos sistemose.
    Kokia šios relės maitinimo įtampa?
    Maitinimo įtampa yra 24VAC/VDC.
    Kiek saugos kontaktų turi relė?
    Relė turi 2 saugos kontaktus N/O.
    Ar relė montuojama ant DIN bėgelio?
    Taip, relė skirta montuoti ant DIN bėgelio.
    Ar yra LED indikacija?
    Taip, yra LED indikatoriai 1 kanalui, 2 kanalui ir maitinimui.
    Kokia kontaktų srovė?
    Nurodoma kontaktų srovė – 6 A, o kontaktų įtampa – 240VAC arba 24VDC pagal pateiktus duomenis.
    Ar šią relę galima naudoti kaip paprastą valdymo relę?
    Ne rekomenduojama. Tai saugos grandinėms skirtas įrenginys, todėl jis turi būti naudojamas pagal gamintojo instrukciją ir saugos schemą.
    Ar ši relė viena pati užtikrina visą mašinos saugą?
    Ne. Saugos relė yra tik viena saugos sistemos dalis. Reikia tinkamų jutiklių, E-STOP mygtukų, kontaktorių, laidų schemos, testavimo ir rizikos vertinimo.

    Kompaktiška saugos relė avariniam stabdymui ir apsauginių vartelių kontrolei

    Pilz PNOZ X2 2S 774303 yra kompaktiškas saugos grandinių komponentas, skirtas E-STOP mygtukų, apsauginių vartelių jungiklių ir rankinio atstatymo kontrolei pramoninėse automatikos sistemose.

    Dėl 24VAC/VDC maitinimo, 2 saugos N/O kontaktų, DIN bėgelio montavimo, LED indikacijos ir rankinio atstatymo stebėjimo ši relė yra praktiškas sprendimas mašinų saugos, procesų valdymo ir pramoninės automatikos sistemoms.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
