Automatinis rezervinio maitinimo perjungiklis ATS TAXNELE TXATS | 3P | 63 A | PC klasė | DIN

Kodas: ES-TXATS-63-3P

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 71.39 € su PVM
( 59.00 € be PVM )

Į krepšelį

TAXNELE TXATS 3P 63 A – automatinis rezervinio maitinimo perjungiklis tinklui ir generatoriui. PC klasė, automatinis ir rankinis režimas, montavimas ant DIN bėgelio.

Automatinis rezervinio maitinimo perjungiklis ATS TAXNELE TXATS | 3P | 63 A | PC klasė | DIN

TAXNELE TXATS – automatinis perjungiklis (ATS), kuris dingus pagrindiniam maitinimui (A) perjungia apkrovą į rezervinį šaltinį (B) – dažniausiai generatorių – ir grąžina atgal, kai tinklas atsistato. 3P, 63 A, montavimas ant DIN bėgelio.

Pagrindinė mintis
Šaltiniai sujungiami mechaniškai neįmanoma tvarka: kontaktai būna padėtyje A arba B, todėl generatorius negali maitinti tinklo atgal. Kontrolės grandinė maitinama iš L–N 220–240 V.

Poliai / srovė
3P / 63 A

Klasė
PC

Perjungimas
< 8 ms

Valdymas
Auto / rankinis

Kaip veikia

Kai A pusėje yra įtampa, apkrova maitinama iš A. Dingus A įtampai ir esant įtampai B pusėje, pavara pasuka kontaktus į B. A atsistačius, perjungiklis automatiškai grįžta į A – pirmenybė visada pagrindiniam šaltiniui.

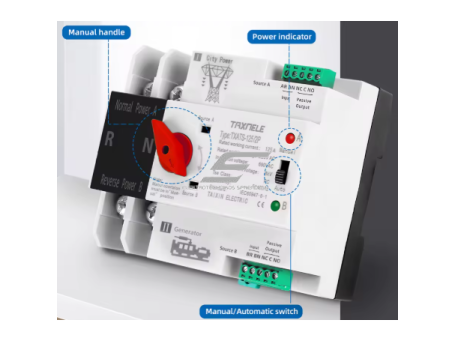

Jungiklis Manual / Auto parenka režimą. Rankena perjungti galima tik „Manual“ režimu – tai nurodyta ir ant gaminio. Šviesos diodai A ir B rodo, kuris šaltinis įjungtas.

Kiekviena pusė turi kontrolės gnybtus (AR, AN / BR, BN) ir pasyvius kontaktus NC–C–NO, kuriais galima perduoti būsenos signalą į valdiklį ar signalizaciją.

Techninės savybės

Tipas	Automatinis perjungiklis (ATS), PC klasė
Gamintojas	TAXNELE (Taixin Electric), serija TXATS
Poliai	3P
Vardinė srovė	63 A
Darbinė įtampa	220–240 V AC (L–N)
Dažnis	50/60 Hz
Izoliacijos įtampa Ui	AC 690 V
Impulsinė įtampa Uimp	8 kV
ATSE klasė	PC (IEC 60947-6-1)
Perjungimo laikas	< 8 ms – be maitinimo pertrūkio (PC klasė)
Valdymas	Auto / Manual; rankena – tik Manual režimu
Papildomi gnybtai	AR, AN / BR, BN – kontrolė; NC–C–NO – pasyvūs kontaktai
Montavimas	DIN bėgelis 35 mm
Standartas	IEC 60947-6-1
Duomenų šaltinis	Gamintojo etiketė ir gamintojo techninė informacija

⚠ Prekės ženklas ant gaminio – TAXNELE. Lentelėje – tik gamintojo nurodyti parametrai; parametrai, kurių gamintojas nepateikia, nenurodomi. Nuotraukose gali būti rodomas kitos srovės ar polių skaičiaus tos pačios serijos variantas – tikslius duomenis tikrinkite ant gaminio etiketės. Perjungimo laikas – gamintojo duomenys šios konstrukcijos ATS.

Funkcijos

Automatinis perjungimas A → B ir grįžimas B → A
Pirmenybė pagrindiniam šaltiniui A
Mechaninė blokuotė – A ir B niekada nesujungiami
Rankinis valdymas rankena Manual režimu
Indikatoriai A ir B
Pasyvūs kontaktai NC–C–NO būsenai perduoti

Kiti tos pačios serijos variantai

TAXNELE TXATS 2P 63 A
TAXNELE TXATS 4P 63 A
TAXNELE TXATS 4P 100 A
TAXNELE TXATS 2P 125 A
TAXNELE TXATS 4P 125 A
2P – vienfazei grandinei (L ir N), 3P – trims fazėms, 4P – trims fazėms ir N.
Jei pagrindinis šaltinis – saulės inverteris, rinkitės TXATS-PV.

Kur naudojama

Namai ir sodybos su rezerviniu generatoriumi
Ūkiai, dirbtuvės, nedideli komerciniai objektai
Dviejų tinklo įvadų perjungimas
Siurblinės, šildymo ir vėdinimo įranga

Praktinis pavyzdys

Sodyba su vienfaziu 5 kW generatoriumi: tinklas jungiamas į A, generatorius – į B, apkrovų skydas – į išėjimą. Dingus tinklui, užvedus generatorių, ATS perjungia į B; tinklui grįžus – atgal į A. Prieš ATS abiejuose įvaduose įrengiami automatiniai jungikliai.

Privalumai

PC klasė – perjungimas be maitinimo pertrūkio
Ui 690 V, Uimp 8 kV
Pasyvūs kontaktai būsenai perduoti
DIN montavimas

Į ką atkreipti dėmesį

Kontrolės grandinė – L–N 220–240 V; jei reikia kontroliuoti visas fazes, rinkitės papildomą fazių kontrolės relę
Generatoriaus paleidimo valdymo neturi
Trumpojo jungimo neišjungia – reikalinga apsauga prieš ATS

⚡ Saugus montavimas

Montuoti turi kvalifikuotas elektrikas, atjungus abu šaltinius.
Prieš ATS abiejuose įvaduose įrenkite trumpojo jungimo ir perkrovos apsaugą.
Kabelių skerspjūvį parinkite pagal 63 A ir tiesimo sąlygas.
Generatorių prie namų tinklo junkite tik per perjungiklį – niekada per kištukinį lizdą.
Rankena sukite tik „Manual“ režimu.

☝ Elsprendimai.eu rekomenduoja: ATS parinkimo gidas · Schemos: 3P ar 4P · Konsultacija

Kaip parinkti

Pirmiausia nustatykite polių skaičių pagal tinklą, tada – srovę pagal pagrindinį įvado automatinį jungiklį. ATS vardinė srovė turi būti ne mažesnė už įvado apsaugos srovę.

3P · 63 A

220–240 V AC (L–N)

PC · IEC 60947-6-1

< 8 ms

Tinka, jei:

turite tinklą ir generatorių arba du tinklo įvadus
įvado apsauga ne didesnė nei 63 A
reikia perjungimo be pertrūkio

Patikrinkite:

polių skaičių (3P)
kad kontrolės įtampa L–N yra 220–240 V
apsaugą prieš ATS

Svarbu: Perjungiklis nėra apsaugos aparatas (išskyrus CB klasę) – trumpojo jungimo ir perkrovos apsaugą įrenkite atskirai. Abejodami kreipkitės į kvalifikuotą elektriką.

Dažniausiai užduodami klausimai

Ar šis ATS užveda generatorių?
Ne. Gamintojas generatoriaus paleidimo funkcijos nenurodo. Pasyvūs kontaktai NC–C–NO perduoda būseną, tačiau generatoriaus valdymui reikia generatoriaus automatikos.

Ar tinka saulės inverteriui?
Inverterio ir tinklo schemai skirtas TXATS-PV variantas. Standartinis TXATS skirtas tinklui ir generatoriui.

Ar galima perjungti rankiniu būdu?
Taip, perjungus jungiklį į „Manual“, rankena pasukama į A arba B.

Kodėl 4P, o ne 3P?
4P perjungia ir N laidininką – rekomenduojama, kai generatorius turi atskirą N–PE jungtį ir naudojama RCD apsauga.

Ar galite padėti parinkti?
Taip. Parašykite tinklo tipą, įvado apsaugą ir generatoriaus galią – padėsime parinkti tinkamą perjungiklį.

Automatinis rezervinio maitinimo perjungiklis ATS TAXNELE TXATS | 3P | 63 A | PC klasė | DIN

PC klasės ATS tinklui ir generatoriui: automatinis grįžimas į pagrindinį šaltinį, rankinis valdymas ir pasyvūs kontaktai. Tinkamas namams, ūkiams ir nedideliems objektams.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.

Pirkėjų atsiliepimai

Išbandei? Būk pirmas ir įvertink - padėk kitiems apsispręsti.

Rašyti atsiliepimą

Susijusios prekės

Modulinė fazių sekos relė | trifazė | DIN | ABB | cm-pfe | 4013614348044

Kodas: cm-pfe

Kaina 18.15 € su PVM

( 15.00 € be PVM )

Į krepšelį

Elektromobilių greito įkrovimo stotelė | CCS2 / CCS1 / GB/T | nešiojama | 20kW | 150-750 V | GOOTU GTC-OFDDC200K

Kodas: GOOTU GTC-OFDDC200K

Galinga, profesionali ir universali mobilioji DC greito įkrovimo stotis, skirta tiek buitiniam vartotojui, tiek elektromobilių serviso specialistams, tiek įmonėms, prižiūrinčioms EV parkus. 20 kW galios įkroviklis sukurtas taip, kad suteiktų greitą, patikimą ir saugų įkrovimą praktiškai bet kuriam elektromobiliui, o dėl mobilios konstrukcijos šį įrenginį galima lengvai perkelti ir naudoti ten, kur reikia – nuo garažo iki serviso ar statybų aikštelės.

Pagaminta iš ugniai atsparaus ABS+PC lydinio, turinti CE, FCC, ROHS ir TUV sertifikatus, ši mobilioji stotis užtikrina aukščiausią saugos lygį bei ilgaamžiškumą. Suderinama su plačiai naudojamais EV standartais (CCS1, CCS2, GB/T, CHAdeMO).

Kaina 4287.03 € su PVM

( 3543.00 € be PVM )

Į krepšelį

Elektroninis puslaidininkinis kontaktorius | 156-b30cb1 Allen-Bradley

Kodas: 156-b30cb1

Kaina 106.48 € su PVM

( 88.00 € be PVM )

Į krepšelį

Automatinis rezervinio maitinimo perjungiklis ATS TAXNELE TXATS | 2P | 63 A | PC klasė | DIN

Kodas: ES-TXATS-63-2P

TAXNELE TXATS 2P 63 A – automatinis rezervinio maitinimo perjungiklis tinklui ir generatoriui. PC klasė, automatinis ir rankinis režimas, montavimas ant DIN bėgelio.

Kaina 66.55 € su PVM

( 55.00 € be PVM )

Į krepšelį

Modulinė elektroninė laiko relė | laikmatis su uždelsimu | DIN | ABB | C561.01

Kodas: c561.01

Kaina 18.15 € su PVM

( 15.00 € be PVM )

Į krepšelį

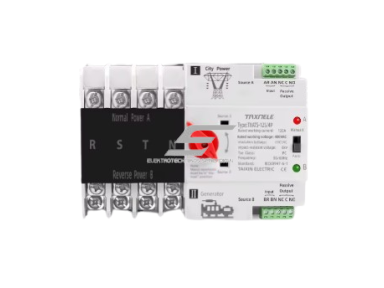

Automatinis rezervinio maitinimo perjungiklis ATS TAXNELE TXATS | 4P | 63 A | PC klasė | DIN
