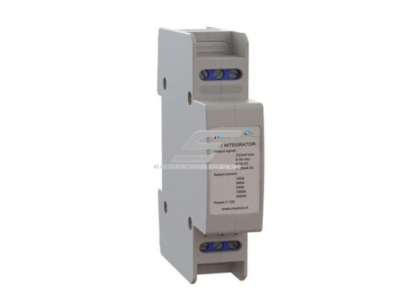

    Rogowski ritės integratorius ant DIN bėgelio | 1000 A | 85 mV/kA | 0–10 V AC | AC srovės matavimui | D1.1

    Kodas: ESD1.16
    Pasiteirauti apie prekę
    Kaina 90.75 € su PVM
    ( 75.00 € be PVM )

    Pramoninis Rogowski ritės integratorius, skirtas montuoti ant DIN bėgelio, naudojamas kintamosios srovės (AC) matavimui elektros skyduose ir automatikos sistemose. Integratorius paverčia Rogowski ritės signalą į standartinį 0–10 V AC analoginį išėjimą, todėl yra lengvai suderinamas su PLC, matavimo moduliais, energijos analizatoriais ir valdymo sistemomis. Dėl DIN bėgelio formato ir gero tikslumo, integratorius tinka stacionariems pramoniniams sprendimams, kur svarbus patikimas matavimas ir tvarkingas montavimas skydų viduje.

  • Prekės aprašymas

    Techninės specifikacijos

    • Tipas: Rogowski ritės integratorius, montuojamas ant DIN bėgelio
    • Modelis: D1.1
    • Vardinė srovė: 1000 A
    • Išėjimo signalas: 0–10 V AC
    • Ritės perdavimo koeficientas: 85 mV/kA
    • Matavimo tikslumas: ±1 % (nuo 1 % iki 100 % vardinės srovės)
    • Dažnių juosta: 5 Hz – 20 kHz
    • Maitinimas: 12 V DC arba 24 V DC (numatyta 24 V DC)
    • Matavimo tipas: Tik AC srovė

    Funkcijos

    • Rogowski ritės signalo integravimas į 0–10 V AC analoginį signalą
    • DIN bėgelio montavimas – greitas ir tvarkingas įrengimas skyduose
    • Suderinamumas su plačiai naudojamais PLC ir automatikos moduliais
    • Galimybė parinkti vardinę srovę pagal konkretų projektą
    • Stabilus veikimas plačiame dažnių diapazone

    Naudojimas

    • Buitiniam / pažengusiam vartotojui: Namų ar dirbtuvių energijos stebėsenos projektams, sprendimas, kai reikalingas analoginis 0–10 V AC signalas
    • Elektromontuotojui: Elektros paskirstymo skydams, tvarkingam montavimui ant DIN bėgelio, didelės galios linijų ir šynų matavimui
    • Inžinieriui / automatikos specialistui: Pramonės automatikos ir energetikos projektams, PLC, SCADA ir BMS sistemoms, stacionariems sprendimams, kur svarbus patikimumas ir aiški signalų architektūra

    Pliusai

    • DIN bėgelio montavimas – profesionalus sprendimas skydams
    • 0–10 V AC išėjimas – plačiai naudojamas analoginis standartas
    • Geras matavimo tikslumas
    • Tinka ilgalaikiam stacionariam naudojimui

    Minusai

    • Tik viena vardinė srovė (nėra perjungimo)
    • Integratorius ir ritė neatskiriami po parinkimo
    • Skirtas tik AC srovės matavimui
    • Nėra skaitmeninių komunikacijos sąsajų (RS485 ir pan.)
    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
