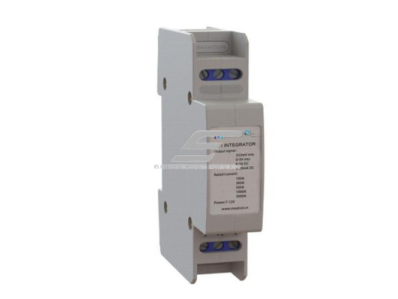

Rogowski ritės integratorius ant DIN bėgelio | 3000 A | 85 mV/kA | 4–20 mA | AC srovės matavimui | D1.3

Techninės specifikacijos

• Tipas: Rogowski ritės integratorius su 4–20 mA išėjimu
• Modelis: D1.3
• Montavimas: DIN bėgelis (35 mm)
• Vardinė įėjimo srovė: 3000 A
• Išėjimo signalas: 4–20 mA
• Ritės perdavimo koeficientas: 85 mV/kA
• Matavimo tikslumas: ±1 % (nuo 1 % iki 100 % vardinės srovės)
• Dažnių juosta: 5 Hz – 20 kHz
• Maitinimas: 12 V DC arba 24 V DC (numatytasis – 24 V DC)
• Matavimo tipas: Tik AC srovė
• Konstrukcinė pastaba: Integratorius parenkamas konkrečiai konfigūracijai (vardinė srovė ir ritės koeficientas nėra perjungiami)

Funkcijos

• Rogowski ritės signalo integravimas į stabilų 4–20 mA signalą
• Didelis atsparumas elektromagnetiniams trikdžiams
• Patikimas darbas ilguose kabelių ruožuose
• Aiški ir standartizuota sąsaja su automatikos įranga
• Tvarkingas, profesionalus montavimas elektros skyduose

Naudojimas

• Buitiniam / pažengusiam vartotojui: Naudojamas norintiems tiksliai stebėti dideles sroves (pvz., įvadą ar saulės elektrinės generaciją) per namų automatikos ar energijos monitoringo sistemas.
• Elektromontuotojui: DIN bėgelio formatas, aiškiai išdėstyti gnybtai ir standartinis 24 V DC maitinimas leidžia įrenginį sumontuoti greitai ir be klaidų. Puikus pasirinkimas modernizuojant senas skydines, kur vietos mažai, o patikimumas kritiškas.
• Inžinieriui / automatikos specialistui: Naudojamas projektams, kuriuose būtinas stabilus analoginis signalas ir aukštas atsparumas trikdžiams. 20 kHz dažnių juosta leidžia stebėti ne tik pagrindinę srovę, bet ir aukštesniąsias harmonikas, svarbias elektros tinklo kokybės analizei.

Pliusai

• 4–20 mA išėjimas – pramoninis standartas, atsparus trikdžiams
• DIN bėgelio montavimas – tvarkinga ir profesionali instaliacija
• Aukštas matavimo tikslumas visame diapazone
• Tinka ilgam, nuolatiniam darbui pramonėje

Minusai

• Fiksuota vardinė srovė – būtina tiksliai pasirinkti
• Nėra skaitmeninių sąsajų (RS485 / Modbus)
• Skirtas tik AC srovės matavimui
• Reikalingas išorinis DC maitinimo šaltinis
