  •   Rogowski ritės integratorius ant DIN bėgelio | 6000 A | 50 mV/kA | 4–20 mA | AC srovės matavimui | D1.3

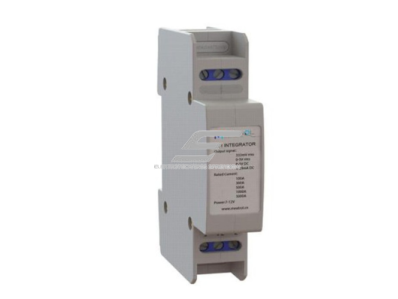

    Rogowski ritės integratorius ant DIN bėgelio | 6000 A | 50 mV/kA | 4–20 mA | AC srovės matavimui | D1.3

    Kodas: ESD1.33
    Pasiteirauti apie prekę
    Kaina 326.70 € su PVM
    ( 270.00 € be PVM )

    Pramoninis Rogowski ritės integratorius, skirtas tiksliam kintamosios srovės (AC) matavimui ir patikimam duomenų perdavimui 4–20 mA analoginiu signalu. Šis integratorius laikomas patikimiausiu sprendimu triukšmingoje pramoninėje aplinkoje, todėl yra ypač vertinamas energetikos, gamybos ir infrastruktūros projektuose. Įrenginys montuojamas ant DIN bėgelio, užima minimaliai vietos skyde ir leidžia saugiai, neinvaziškai matuoti dideles sroves be kabelių ar šynų atjungimo. Integratorius sujungia techninį tikslumą, pramoninį patikimumą ir aiškią signalų architektūrą.

  • Prekės aprašymas

    Techninės specifikacijos

    • Tipas: Rogowski ritės integratorius su 4–20 mA išėjimu
    • Modelis: D1.3
    • Montavimas: DIN bėgelis (35 mm)
    • Vardinė įėjimo srovė: 6000 A
    • Išėjimo signalas: 4–20 mA
    • Ritės perdavimo koeficientas: 50 mV/kA
    • Matavimo tikslumas: ±1 % (nuo 1 % iki 100 % vardinės srovės)
    • Dažnių juosta: 5 Hz – 20 kHz
    • Maitinimas: 12 V DC arba 24 V DC (numatytasis – 24 V DC)
    • Matavimo tipas: Tik AC srovė
    • Konstrukcinė pastaba: Integratorius parenkamas konkrečiai konfigūracijai (vardinė srovė ir ritės koeficientas nėra perjungiami)

    Funkcijos

    • Rogowski ritės signalo integravimas į stabilų 4–20 mA signalą
    • Didelis atsparumas elektromagnetiniams trikdžiams
    • Patikimas darbas ilguose kabelių ruožuose
    • Aiški ir standartizuota sąsaja su automatikos įranga
    • Tvarkingas, profesionalus montavimas elektros skyduose

    Naudojimas

    • Buitiniam / pažengusiam vartotojui: Naudojamas norintiems tiksliai stebėti dideles sroves (pvz., įvadą ar saulės elektrinės generaciją) per namų automatikos ar energijos monitoringo sistemas.
    • Elektromontuotojui: DIN bėgelio formatas, aiškiai išdėstyti gnybtai ir standartinis 24 V DC maitinimas leidžia įrenginį sumontuoti greitai ir be klaidų. Puikus pasirinkimas modernizuojant senas skydines, kur vietos mažai, o patikimumas kritiškas.
    • Inžinieriui / automatikos specialistui: Naudojamas projektams, kuriuose būtinas stabilus analoginis signalas ir aukštas atsparumas trikdžiams. 20 kHz dažnių juosta leidžia stebėti ne tik pagrindinę srovę, bet ir aukštesniąsias harmonikas, svarbias elektros tinklo kokybės analizei.

    Pliusai

    • 4–20 mA išėjimas – pramoninis standartas, atsparus trikdžiams
    • DIN bėgelio montavimas – tvarkinga ir profesionali instaliacija
    • Aukštas matavimo tikslumas visame diapazone
    • Tinka ilgam, nuolatiniam darbui pramonėje

    Minusai

    • Fiksuota vardinė srovė – būtina tiksliai pasirinkti
    • Nėra skaitmeninių sąsajų (RS485 / Modbus)
    • Skirtas tik AC srovės matavimui
    • Reikalingas išorinis DC maitinimo šaltinis
    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
