  •   Rogowski ritės integratorius (ekonominės klasės) | 6000 A | 85 mV/kA | 0–333 mVAC | AC srovės matavimui | S10.1

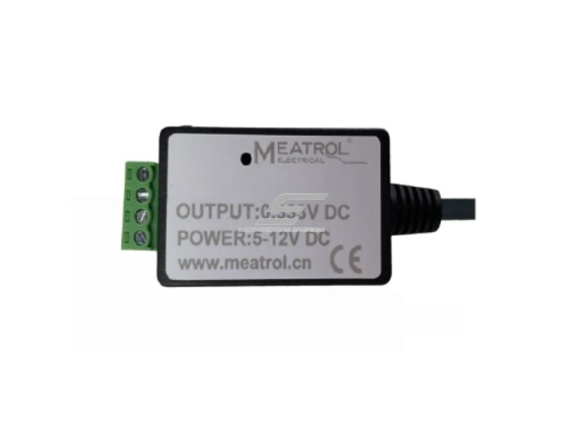

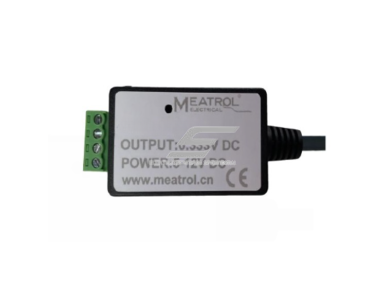

    Rogowski ritės integratorius (ekonominės klasės) | 6000 A | 85 mV/kA | 0–333 mVAC | AC srovės matavimui | S10.1

    Kodas: ESS10.19
    Pasiteirauti apie prekę
    Kaina 54.45 € su PVM
    ( 45.00 € be PVM )

    Ekonominės klasės Rogowski ritės integratorius, skirtas kintamosios srovės (AC) matavimui kartu su Rogowski srovės matavimo ritėmis. Šis integratorius paverčia Rogowski ritės signalą į standartinį 0–333 mVAC RMS išėjimą, tinkamą prijungti prie matavimo, stebėsenos ar automatikos įrangos. Dėl paprasto maitinimo ir kompaktiško dizaino, integratorius yra puikus pasirinkimas ten, kur reikalingas patikimas, bet ekonomiškas sprendimas be sudėtingų komunikacinių sąsajų.

  • Prekės aprašymas

    Techninės specifikacijos

    • Tipas: Rogowski ritės integratorius (ekonominės klasės)
    • Modelis: S10.1
    • Vardinė srovė: 6000 A
    • Išėjimo signalas: 0–333 mVAC RMS
    • Ritės perdavimo koeficientas: 85 mV/kA
    • Matavimo tikslumas: ±1 %
    • Dažnių juosta: 20 Hz – 10 kHz
    • Maitinimas: 6–12 V DC arba 24 V DC
    • Matavimo tipas: Tik AC srovė
    • Konstrukcinė pastaba: Integratorius fiksuojamas su Rogowski rite ir tampa neatskiriamas

    Funkcijos

    • Rogowski ritės signalo integravimas į standartinį 0–333 mVAC RMS išėjimą
    • Suderinamas su matavimo, stebėsenos ir automatikos įranga
    • Ekonomiškas sprendimas be sudėtingų komunikacinių sąsajų
    • Platus maitinimo pasirinkimas (6–12 V DC arba 24 V DC)
    • Stabilus veikimas plačiame dažnių diapazone

    Naudojimas

    • Buitiniam / pažengusiam vartotojui: Namų ar komercinių objektų energijos vartojimo stebėsenai, sprendimas, kai reikia matavimo duomenis perduoti į centrinę sistemą
    • Elektromontuotojui: Integravimui į elektros skydus, paskirstymo punktus, lauko instaliacijoms, kur reikalinga IP66 apsauga, greitam prijungimui prie RS485 tinklų
    • Inžinieriui / automatikos specialistui: Integracija su PLC, SCADA, BMS, EMS, IoT platformomis, energetikos, pramonės, infrastruktūros projektams, OEM sprendimams su iš anksto parinkta vardine srove

    Pliusai

    • Ekonomiškas sprendimas Rogowski matavimams
    • Platus pasirenkamų vardinių srovių diapazonas (iki 6 kA)
    • Standartinis 0–333 mVAC išėjimas
    • Plati dažnių juosta iki 10 kHz
    • Kompaktiškas ir paprastas integravimas

    Minusai

    • Tik viena vardinė srovė (nėra perjungimo)
    • Integratorius ir ritė neatskiriami
    • Nėra skaitmeninių sąsajų (RS485, Modbus ir pan.)
    • Skirtas tik AC srovės matavimui
    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
