  • Pramoninis modulinis skydelis su kištukiniais lizdais | 2×CEE 16 A 5P 400 V + 2×Schuko 230 V | 4 modulių vieta apsaugoms | IP44 | SEZ ROS-I 1601 A/S

    Kodas: ROS-I1601A/S 2x16A+2x230V+

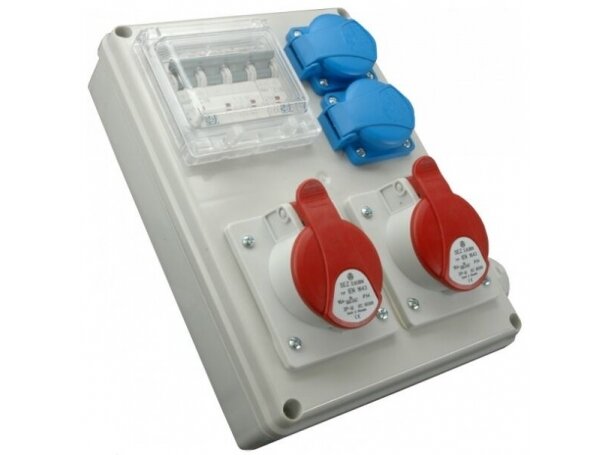

    SEZ ROS-I 1601 A/S – sandarus pramoninis skydelis su kištukiniais lizdais (2×CEE 16 A 5P 400 V + 2×Schuko 230 V) ir vieta 4 modulių apsaugos aparatams. Apsaugos laipsnis: IP44, montavimas – sieninis (virštinkinis).

  • Pramoninis modulinis skydelis su kištukiniais lizdais | 2×CEE 16 A 5P 400 V + 2×Schuko 230 V | 4 modulių vieta apsaugoms | IP44 | SEZ ROS-I 1601 A/S

    SEZ ROS-I 1601 A/S – sandarus pramoninis skydelis su kištukiniais lizdais (2×CEE 16 A 5P 400 V + 2×Schuko 230 V) ir vieta 4 modulių apsaugos aparatams. Apsaugos laipsnis: IP44, montavimas – sieninis (virštinkinis).

    Pagrindinė mintis:
    Kompaktiškas sprendimas garažui ar dirbtuvei: trifazis CEE 16 A lizdas staklėms ar kompresoriui ir 230 V lizdai įprastiems įrankiams viename sandariame korpuse. Vieta 4 modulių leidžia lizdus apsaugoti tiesiai skydelyje.
    Lizdai
    2×CEE 16 A 5P 400 V + 2×Schuko 230 V
    Moduliai
    4 mod. vieta apsaugoms
    Apsaugos laipsnis
    IP44
    Įtampa
    230/400 V

    Veikimo principas

    Skydelis tvirtinamas prie sienos ir maitinamas trifaziu 230/400 V kabeliu (3 fazės, N, PE). Lizdai sumontuoti korpuse gamykloje.

    Modulinėje vietoje (4 mod.) įrengiami automatiniai jungikliai ir nuotėkio relė – taip kiekvienas lizdas ar jų grupė gauna atskirą apsaugą nuo perkrovos, trumpojo jungimo ir nuotėkio srovės.

    Rezultatas – sandarus IP44 paskirstymo taškas, kuriame įranga jungiama per pramoninius CEE ir 230 V lizdus, o apsaugos yra čia pat, matomos ir lengvai pasiekiamos.

    Kuo naudingas SEZ ROS-I 1601 A/S?
    Lizdai ir vieta apsaugoms viename korpuse: nereikia atskirai rinkti dėžutės, lizdų ir modulinio skydelio. Apsaugas galite parinkti tiksliai pagal prijungiamą įrangą.

    Techninės specifikacijos

    Prekės tipasModulinis skydelis su kištukiniais lizdais
    Gamintojas / modelisSEZ ROS-I 1601 A/S
    KodasROS-I1601A/S 2x16A+2x230V+
    Trifaziai lizdai2× CEE 16 A 5P 400 V
    Vienfaziai lizdai2× Schuko 230 V
    Vieta moduliams4 modulių
    Apsaugos aparatainesumontuoti; vieta 4 modulių apsaugos aparatams
    Apsaugos laipsnisIP44

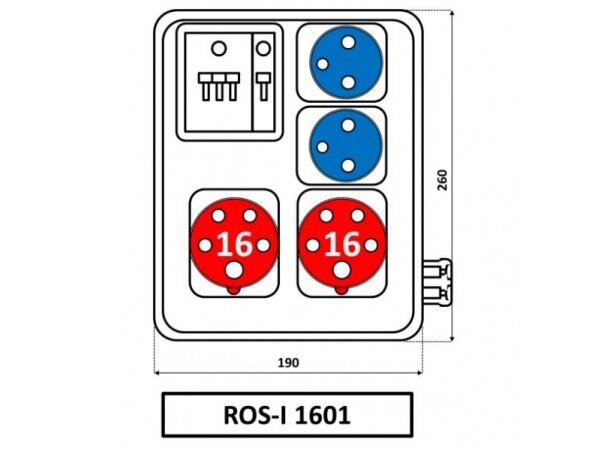

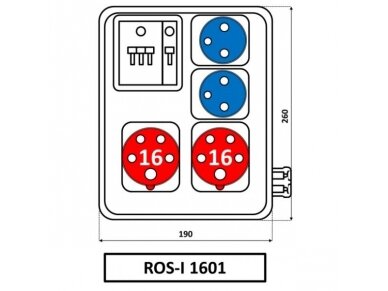

    Matmenys190 × 260 mm
    Darbo temperatūra−25…+40 °C
    Tinklas230/400 V, 50 Hz
    Montavimassieninis (virštinkinis)

    Pagrindinės funkcijos

    • Trifaziai CEE lizdai (2×16 A) – staklėms, kompresoriams.
    • 2 vienfaziai 230 V lizdai – rankiniams įrankiams, kroviklams, apšvietimui.
    • Vieta 4 modulių – automatiniams jungikliams ir nuotėkio relei tiesiai skydelyje.
    • IP44 apsauga – tinka drėgnoms ir dulkėtoms patalpoms.
    • Sieninis montavimas – stacionarus, tvarkingas lizdų taškas.

    Kur naudojamas?

    • Garažai ir namų dirbtuvės
    • Medžio ir metalo apdirbimo dirbtuvės
    • Ūkiniai pastatai
    • Techninės patalpos
    • Nedideli gamybos padaliniai
    • Komercinių patalpų ūkinės zonos

    Naudojimas pagal poreikį

    Garažo savininkui.
    Trifazis lizdas kompresoriui ar staklėms ir įprasti lizdai vienoje vietoje.
    Elektrikui.
    Sukomplektuotas korpusas su lizdais ir 4 modulių vieta apsaugoms sutrumpina montavimą.
    Nedidelei įmonei.
    Tvarkingas, sandarus lizdų taškas techninėje patalpoje.

    Praktinis panaudojimas

    Jeigu garaže reikia prijungti trifazes stakles ar kompresorių su CEE 16 A kištuku ir šalia naudoti įprastus įrankius, tada skydelis montuojamas prie sienos, į modulinę vietą įstatomi automatiniai jungikliai ir nuotėkio relė, o visa įranga jungiama vienoje vietoje.

    Pliusai

    • Lizdai ir vieta apsaugoms viename korpuse
    • IP44 apsauga
    • Vieta 4 modulių
    • Trifaziai ir vienfaziai lizdai kartu
    • Galima parinkti apsaugas pagal konkrečią įrangą

    Minusai / ribojimai

    • Apsaugos aparatai nesumontuoti – juos reikia įsigyti ir įrengti atskirai
    • Nėra 32 A lizdo galingai trifazei technikai
    • Nepakeičia pagrindinio paskirstymo ar apskaitos skydo
    • Montavimą turi atlikti kvalifikuotas elektrikas

    Saugos ir montavimo pastabos

    • Prijungimą ir apsaugų montavimą atlieka kvalifikuotas elektrikas.
    • Kiekvieną lizdą ar jų grupę apsaugokite automatiniu jungikliu, o lizdų grandines – nuotėkio rele (30 mA).
    • Maitinimo kabelio skerspjūvį parinkite pagal suminę apkrovą ir linijos ilgį.
    • IP44 sandarumas užtikrinamas tik uždarius dangtelius ir naudojant sandarius kabelių įvadus.
    • Montuokite lizdais žemyn ar į šoną, kad vanduo nepatektų į kištukus.

    Greitas pasirinkimo gidas

    230/400 V
    2×CEE 16 A
    2×230 V
    4 mod.
    IP44
    Tinka, kai reikia:
    • Trifazių ir vienfazių lizdų vienoje vietoje
    • Apsaugų tiesiai prie lizdų
    • IP44 sandaraus sprendimo
    Patikrinkite prieš naudojimą:
    • Kokių srovių automatinių jungiklių ir nuotėkio relės reikia
    • Ar įrangos kištukai atitinka CEE 16 A lizdus
    • Ar maitinimo kabelis atitinka suminę apkrovą
    Svarbus priminimas: Skydelis parduodamas be apsaugos aparatų – be automatinių jungiklių ir nuotėkio relės jo naudoti negalima.

    DUK

    Ar skydelyje yra automatiniai jungikliai?
    Ne, yra vieta 4 modulių apsaugos aparatams.
    Kokie lizdai sumontuoti?
    2×CEE 16 A 5P 400 V + 2×Schuko 230 V.
    Koks apsaugos laipsnis?
    IP44.
    Ar galima jungti suvirinimo aparatą?
    Tik jei jo kištukas CEE 16 A 5P ir srovė neviršija 16 A.
    Kur montuojamas skydelis?
    Ant sienos ar konstrukcijos, virštinkiniu būdu.
    Kas turi montuoti?
    Kvalifikuotas elektrikas, kartu sumontuojantis apsaugas.

    Pramoninis modulinis skydelis su kištukiniais lizdais | 2×CEE 16 A 5P 400 V + 2×Schuko 230 V | 4 modulių vieta apsaugoms | IP44 | SEZ ROS-I 1601 A/S

    SEZ ROS-I 1601 A/S – pramoninis IP44 skydelis su 2×CEE 16 A 5P 400 V + 2×Schuko 230 V lizdais ir vieta 4 modulių apsaugoms – garažams, dirbtuvėms, ūkiams ir techninėms patalpoms.
