  • Pramoninis modulinis skydelis su kištukiniais lizdais | 2×CEE 32 A 5P 400 V + 4×Schuko 230 V | 11 modulių vieta apsaugoms | IP54 | SEZ ROS11/x-22

    Kodas: 88754
    Barkodas: 8585007388754

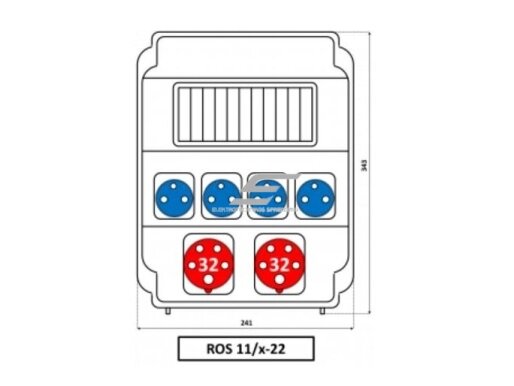

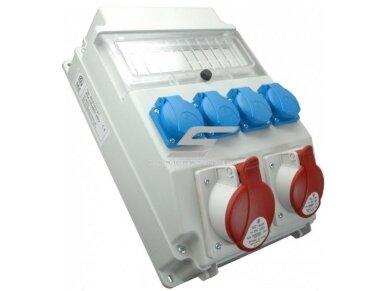

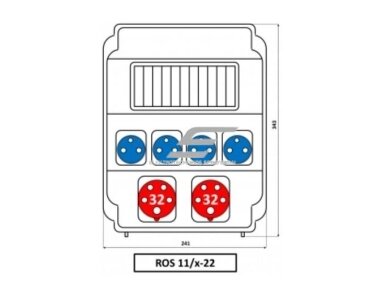

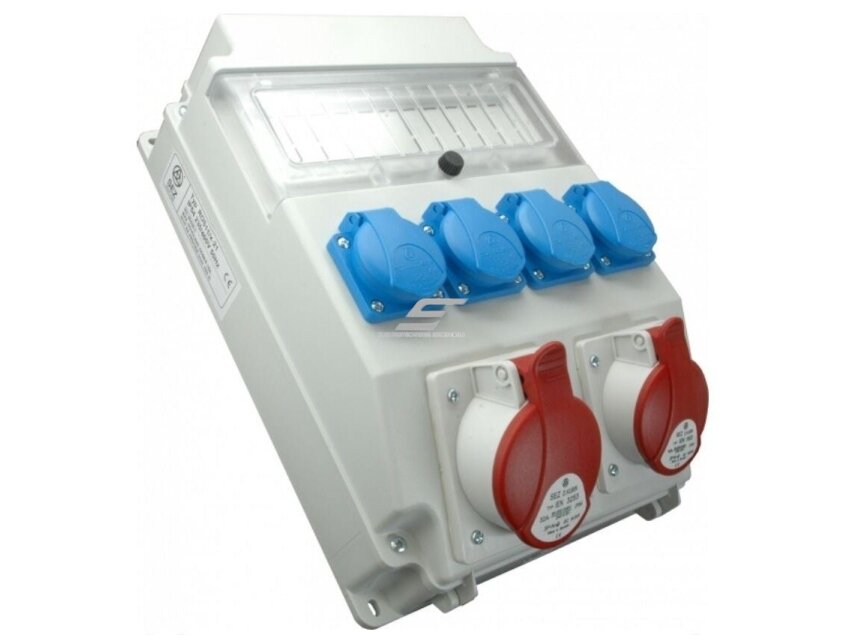

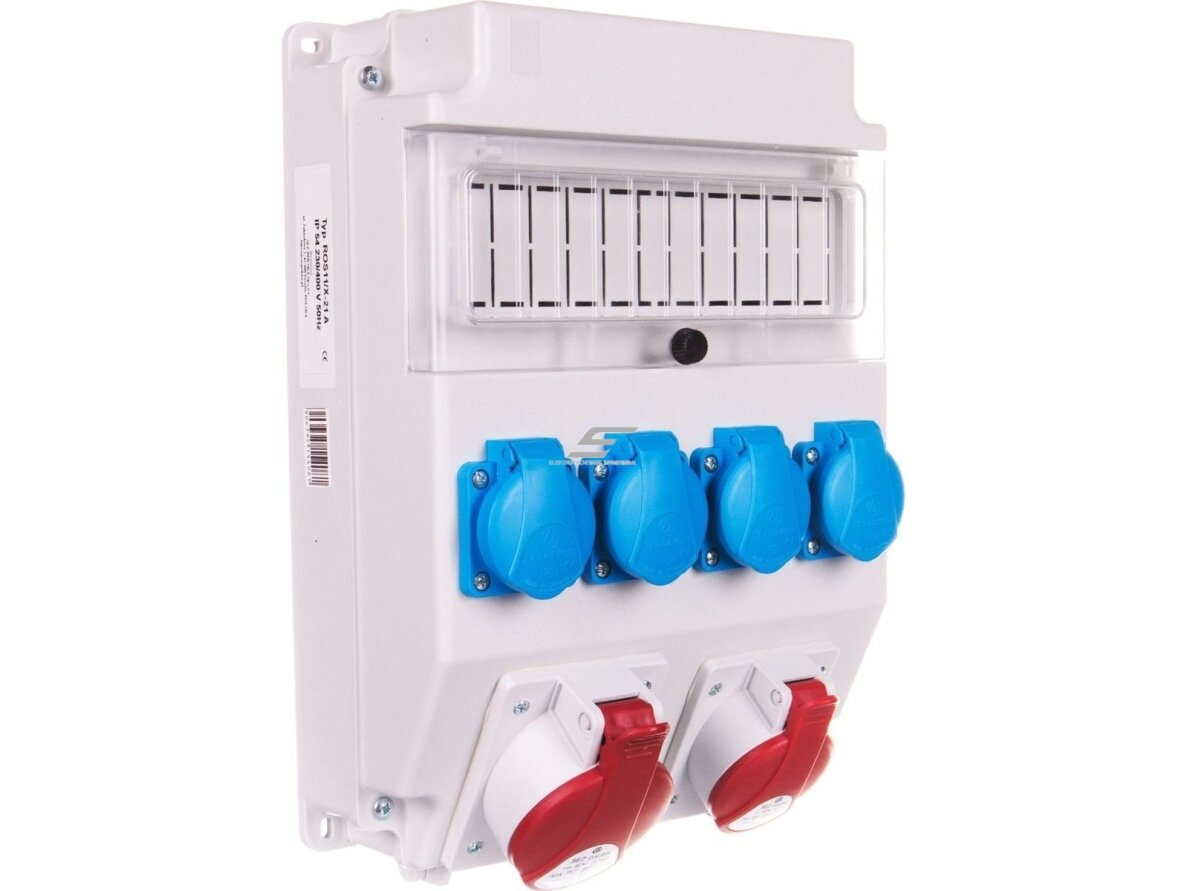

    SEZ ROS11/x-22 – sandarus pramoninis skydelis su kištukiniais lizdais (2×CEE 32 A 5P 400 V + 4×Schuko 230 V) ir vieta 11 modulių apsaugos aparatams. Apsaugos laipsnis: IP54, montavimas – sieninis (virštinkinis).

  • Pramoninis modulinis skydelis su kištukiniais lizdais | 2×CEE 32 A 5P 400 V + 4×Schuko 230 V | 11 modulių vieta apsaugoms | IP54 | SEZ ROS11/x-22

    SEZ ROS11/x-22 – sandarus pramoninis skydelis su kištukiniais lizdais (2×CEE 32 A 5P 400 V + 4×Schuko 230 V) ir vieta 11 modulių apsaugos aparatams. Apsaugos laipsnis: IP54, montavimas – sieninis (virštinkinis).

    Pagrindinė mintis:
    Skydelis skirtas vietoms, kur dirba galinga trifazė technika: CEE 32 A lizdas leidžia jungti suvirinimo aparatus, kompresorius ar šildytuvus, o 230 V lizdai – rankinius įrankius ir apšvietimą. Vieta 11 modulių leidžia sumontuoti automatinius jungiklius ir nuotėkio relę pagal jūsų apkrovas.
    Lizdai
    2×CEE 32 A 5P 400 V + 4×Schuko 230 V
    Moduliai
    11 mod. vieta apsaugoms
    Apsaugos laipsnis
    IP54
    Įtampa
    230/400 V

    Veikimo principas

    Skydelis tvirtinamas prie sienos ir maitinamas trifaziu 230/400 V kabeliu (3 fazės, N, PE). Lizdai sumontuoti korpuse gamykloje.

    Modulinėje vietoje (11 mod.) įrengiami automatiniai jungikliai ir nuotėkio relė – taip kiekvienas lizdas ar jų grupė gauna atskirą apsaugą nuo perkrovos, trumpojo jungimo ir nuotėkio srovės.

    Rezultatas – sandarus IP54 paskirstymo taškas, kuriame įranga jungiama per pramoninius CEE ir 230 V lizdus, o apsaugos yra čia pat, matomos ir lengvai pasiekiamos.

    Kuo naudingas SEZ ROS11/x-22?
    Lizdai ir vieta apsaugoms viename korpuse: nereikia atskirai rinkti dėžutės, lizdų ir modulinio skydelio. Apsaugas galite parinkti tiksliai pagal prijungiamą įrangą.

    Techninės specifikacijos

    Prekės tipasModulinis skydelis su kištukiniais lizdais
    Gamintojas / modelisSEZ ROS11/x-22
    Kodas88754
    EAN8585007388754
    Trifaziai lizdai2× CEE 32 A 5P 400 V
    Vienfaziai lizdai4× Schuko 230 V
    Vieta moduliams11 modulių
    Apsaugos aparatainesumontuoti; vieta 11 modulių apsaugos aparatams
    Apsaugos laipsnisIP54
    Darbo temperatūra−25…+40 °C
    Tinklas230/400 V, 50 Hz
    Montavimassieninis (virštinkinis)

    Pagrindinės funkcijos

    • Trifaziai CEE lizdai (2×32 A) – staklėms, kompresoriams, suvirinimo aparatams.
    • 4 vienfaziai 230 V lizdai – rankiniams įrankiams, kroviklams, apšvietimui.
    • Vieta 11 modulių – automatiniams jungikliams ir nuotėkio relei tiesiai skydelyje.
    • IP54 apsauga – tinka drėgnoms ir dulkėtoms patalpoms.
    • Sieninis montavimas – stacionarus, tvarkingas lizdų taškas.

    Kur naudojamas?

    • Automobilių ir metalo apdirbimo dirbtuvės
    • Gamybos cechai ir remonto bazės
    • Ūkiai ir žemės ūkio technika
    • Statybų objektų stacionarūs taškai
    • Sandėliai ir logistikos centrai
    • Garažai su trifaze įranga

    Naudojimas pagal poreikį

    Dirbtuvės savininkui.
    Vienas sandarus taškas suvirinimo aparatui, kompresoriui ir įrankiams.
    Elektrikui.
    Paruoštas korpusas su lizdais – lieka sumontuoti apsaugas 11 modulių vietoje.
    Ūkininkui.
    Trifazis maitinimas ūkio technikai su atskira apsauga kiekvienam lizdui.

    Praktinis panaudojimas

    Jeigu dirbtuvėje reikia prijungti suvirinimo aparatą su CEE 32 A kištuku ir šalia naudoti šlifuoklį bei apšvietimą, tada į skydelio modulinę vietą sumontuojami atitinkamo dydžio automatiniai jungikliai ir nuotėkio relė – kiekvienas lizdas gauna savo apsaugą.

    Pliusai

    • Lizdai ir vieta apsaugoms viename korpuse
    • IP54 apsauga
    • Vieta 11 modulių
    • Trifaziai ir vienfaziai lizdai kartu
    • Galima parinkti apsaugas pagal konkrečią įrangą

    Minusai / ribojimai

    • Apsaugos aparatai nesumontuoti – juos reikia įsigyti ir įrengti atskirai
    • Nepakeičia pagrindinio paskirstymo ar apskaitos skydo
    • Montavimą turi atlikti kvalifikuotas elektrikas

    Saugos ir montavimo pastabos

    • Prijungimą ir apsaugų montavimą atlieka kvalifikuotas elektrikas.
    • Kiekvieną lizdą ar jų grupę apsaugokite automatiniu jungikliu, o lizdų grandines – nuotėkio rele (30 mA).
    • Maitinimo kabelio skerspjūvį parinkite pagal suminę apkrovą ir linijos ilgį.
    • IP54 sandarumas užtikrinamas tik uždarius dangtelius ir naudojant sandarius kabelių įvadus.
    • Montuokite lizdais žemyn ar į šoną, kad vanduo nepatektų į kištukus.

    Greitas pasirinkimo gidas

    230/400 V
    2×CEE 32 A
    4×230 V
    11 mod.
    IP54
    Tinka, kai reikia:
    • Trifazių ir vienfazių lizdų vienoje vietoje
    • Apsaugų tiesiai prie lizdų
    • IP54 sandaraus sprendimo
    Patikrinkite prieš naudojimą:
    • Kokių srovių automatinių jungiklių ir nuotėkio relės reikia
    • Ar įrangos kištukai atitinka CEE 32 A lizdus
    • Ar maitinimo kabelis atitinka suminę apkrovą
    Svarbus priminimas: Skydelis parduodamas be apsaugos aparatų – be automatinių jungiklių ir nuotėkio relės jo naudoti negalima.

    DUK

    Ar skydelyje yra automatiniai jungikliai?
    Ne, yra vieta 11 modulių apsaugos aparatams.
    Kokie lizdai sumontuoti?
    2×CEE 32 A 5P 400 V + 4×Schuko 230 V.
    Koks apsaugos laipsnis?
    IP54.
    Ar galima jungti suvirinimo aparatą?
    Taip, jei jo kištukas CEE 32 A ar 16 A 5P ir apsauga parinkta pagal srovę.
    Kur montuojamas skydelis?
    Ant sienos ar konstrukcijos, virštinkiniu būdu.
    Kas turi montuoti?
    Kvalifikuotas elektrikas, kartu sumontuojantis apsaugas.

    Pramoninis modulinis skydelis su kištukiniais lizdais | 2×CEE 32 A 5P 400 V + 4×Schuko 230 V | 11 modulių vieta apsaugoms | IP54 | SEZ ROS11/x-22

    SEZ ROS11/x-22 – pramoninis IP54 skydelis su 2×CEE 32 A 5P 400 V + 4×Schuko 230 V lizdais ir vieta 11 modulių apsaugoms – garažams, dirbtuvėms, ūkiams ir techninėms patalpoms.

    Publikuota: 2026-11-15 · Duomenys sutikrinti su gamintojo / tiekėjo specifikacija: 2026-11-15

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
