  • Kištukinių lizdų skydelis | 4× SCHUKO 16 A 230 V + 2× CEE 16 A 5P 400 V | be apsaugų | hermetinis | sieninis | SEZ ROS 11/x-23 | 8585007396162

    Kodas: 96162
    Barkodas: 8585007396162
    • Lizdai 230 V: 4× SCHUKO (VZ) 16 A
    • Lizdai 400 V: 2× CEE IEN 1653, 16 A, 5P (3P+N+PE)
    • Apsaugos: nėra („x“ versija)
    • Korpusas: plastikinis, dviguba izoliacija, hermetinis
    • Darbo temperatūra: −25 °C … +40 °C
    • Standartas: EN 61439-3
    • Gamintojas: SEZ, Slovakija
  • Kištukinių lizdų skydelis | 4× SCHUKO 16 A 230 V + 2× CEE 16 A 5P 400 V | be apsaugų | hermetinis | sieninis | SEZ ROS 11/x-23 | 8585007396162

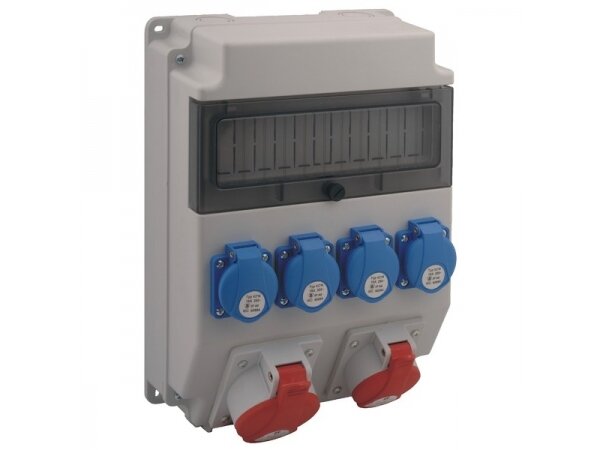

    SEZ ROS 11/x-23 yra stacionarus sieninis kištukinių lizdų skydelis. Jis skirtas vienfaziams ir trifaziams elektros įrankiams bei įrangai garažuose, dirbtuvėse ir komercinėse patalpose. Viename plastikiniame korpuse su dviguba izoliacija sumontuoti 4 buitiniai SCHUKO lizdai ir 2 pramoniniai CEE 16 A 5P lizdai. Skydelis jungiamas prie trifazio 400 V tinklo.

    Pagrindinė mintis:
    Prailgintuvas ant grindų dirbtuvėse greitai susidėvi ir kelia pavojų. ROS 11/x-23 sukuria vieną nuolatinį, sienoje pritvirtintą maitinimo tašką, iš kurio jungiamas ir kampinis šlifuoklis, ir trifazis kompresorius ar staklės. Skydelis tiekiamas be apsauginių aparatų („x“ versija), todėl apsaugą parenkate patys pagal objektą ir maitinimo liniją.
    230 V lizdai
    4× SCHUKO (VZ) 16 A
    400 V lizdai
    2× CEE IEN 1653, 16 A, 5P (3P+N+PE)
    Korpusas
    Plastikinis, dviguba izoliacija, hermetinis
    Darbo temperatūra
    −25 °C … +40 °C

    Veikimo principas

    Skydelis tvirtinamas ant vertikalios sienos. Maitinimo kabelis įvedamas per M32 kabelio įvorę ir prijungiamas prie įvadinių gnybtų. Kad veiktų visi lizdai, reikalingas trifazis 5 gyslų maitinimas: L1, L2, L3, N ir PE.

    Viduje maitinimas paskirstomas į keturis SCHUKO lizdus (230 V, fazė + N + PE) ir du CEE 5P lizdus (400 V, trys fazės + N + PE). SCHUKO lizdus rekomenduojama paskirstyti per skirtingas fazes, kad apkrova būtų tolygi.

    Gaunamas vienas tvarkingas jungimo taškas buitiniams įrankiams ir trifazei įrangai, be prailgintuvų ir laikinų jungčių.

    Kuo naudingas ROS 11/x-23?
    Vienoje vietoje turite ir 230 V, ir 400 V lizdus. Dvigubos izoliacijos korpusas be metalinių dalių neturi įtampą galinčių įgauti paviršių. Kadangi skydelis tiekiamas be apsaugų, nemokate už aparatus, kurie gali netikti jūsų schemai, o apsaugą parenkate pagal realią liniją.

    Techninės specifikacijos

    Prekės tipas Stacionarus sieninis kištukinių lizdų skydelis (paskirstymo dėžė)
    Gamintojas SEZ DK a.s. (Slovakija)
    Modelis ROS 11/x-23
    EAN 8585007396162
    Kištukiniai lizdai 230 V 4× SCHUKO (VZ), 16 A
    Kištukiniai lizdai 400 V 2× CEE IEN 1653, 16 A, 5P (3P+N+PE)
    Darbo įtampa 230 V~ / 400 V~, 50 Hz
    Izoliacijos įtampa Ui 400 V
    Apsauginiai aparatai Nėra („x“ versija, be apsaugų)
    Apsaugos klasė Hermetinis, atsparus purslams ir dulkėms. Tiekėjo duomenimis IP44, SEZ ROS 11 serijos kataloge nurodyta IP54. Tikslią klasę žr. gaminio ženklinime
    Korpusas Liejamas plastikas, dviguba izoliacija
    Kabelio įvadas Įvadiniai gnybtai, M32 kabelio įvorė
    Montavimas Stacionarus, ant vertikalios sienos; patalpose ir lauke
    Darbo temperatūra −25 °C … +40 °C
    Standartas EN 61439-3 (skydai, kuriuos naudoja neapmokyti asmenys, DBO)
    Kilmės šalis Slovakija

    Pagrindinės funkcijos

    • Mišrus 230 / 400 V maitinimas: buitiniai įrankiai ir trifazė įranga jungiami iš vieno taško.
    • Du CEE 16 A 5P lizdai: galima vienu metu prijungti, pavyzdžiui, kompresorių ir stakles.
    • Keturi SCHUKO lizdai: pakanka kasdieniams įrankiams, įkrovikliams ir apšvietimui be prailgintuvų.
    • Dviguba izoliacija: korpuse nėra metalinių dalių, kurios galėtų įgauti įtampą.
    • Hermetinis korpusas: tinka dulkėtoms ir drėgnesnėms patalpoms bei montavimui lauke.
    • Be gamyklinių apsaugų: apsaugą parenkate pagal liniją, kabelį ir apkrovą.

    Kur naudojamas?

    • Garažai ir automobilių servisai
    • Metalo ir medžio apdirbimo dirbtuvės
    • Ūkiniai pastatai, sandėliai, angarai
    • Komercinės patalpos, pagalbinės ir techninės patalpos
    • Gamybos cechų darbo vietos
    • Pastatų katilinės ir techninės zonos
    • Lauko darbo zonos prie pastato sienos
    • Renginių ir prekybos vietų stacionarus maitinimas

    Naudojimas pagal poreikį

    Garažo ar dirbtuvių savininkui.
    Vienas tvarkingas taškas suvirinimo aparatui, kompresoriui ir rankiniams įrankiams vietoje kelių prailgintuvų.
    Elektros montuotojui.
    Paruoštas korpusas su lizdais, o apsaugą parenkate pagal projektą, todėl nereikia keisti netinkamų gamyklinių aparatų.
    Ūkio ar sandėlio administratoriui.
    Stacionarus, dviguba izoliacija apsaugotas maitinimo taškas, kuriuo saugiai naudojasi ir neapmokyti darbuotojai.

    Praktinis panaudojimas

    Tarkime, garaže stovi trifazis kompresorius ir kolonėlinės gręžimo staklės, o įrankiai jungiami per prailgintuvus. ROS 11/x-23 pritvirtinamas prie sienos prie darbo stalo ir prijungiamas 5 gyslų kabeliu iš skirstomojo skydo, kuriame sumontuotas automatinis jungiklis ir 30 mA nuotėkio srovės relė. Tada kompresorius ir staklės jungiami į CEE lizdus, o šlifuoklis, įkroviklis ir prožektorius į SCHUKO lizdus. Ant grindų nebelieka laidų.

    Pliusai

    • 4× 230 V ir 2× 400 V lizdai viename korpuse
    • Dviguba izoliacija, be metalinių dalių korpuse
    • Hermetinis korpusas, tinka montuoti lauke
    • Darbas nuo −25 °C, todėl tinka šildomoms ir nešildomoms patalpoms
    • Atitinka EN 61439-3 skydams, kuriuos naudoja neapmokyti asmenys
    • Laisvas apsaugos parinkimas pagal liniją

    Minusai / ribojimai

    • Be automatinių jungiklių ir nuotėkio relės. Apsauga būtina skirstomajame skyde. Jei reikia skydelio su apsaugomis, rinkitės ROS 11/FI versiją
    • CEE lizdai tik 16 A. 32 A įrangai reikia kitos versijos
    • Visiems lizdams reikia trifazio 5 gyslų maitinimo
    • Stacionarus, ne nešiojamas skydelis
    • Kabelis ir kištukai į komplektą neįeina

    Saugos ir montavimo pastabos

    • Prijungimą turi atlikti kvalifikuotas elektrikas, atjungus įtampą.
    • Maitinimo liniją apsaugokite automatiniu jungikliu ir 30 mA nuotėkio srovės rele. Skydelyje apsaugų nėra.
    • Apsaugos nominalą parinkite pagal kabelio skerspjūvį ir lizdų srovę (16 A).
    • Kabelio įvorę (M32) užveržkite pagal kabelio skersmenį. Nesandari įvorė sumažina korpuso apsaugą nuo drėgmės.
    • Tikrinkite fazių seką CEE lizduose, ypač jungdami trifazius variklius.
    • Nenaudokite lizdų apkrovai, viršijančiai 16 A, ir nejunkite prailgintuvų grandinėmis.

    Greitas pasirinkimo gidas

    4× SCHUKO 16 A
    2× CEE 16 A 5P
    230 / 400 V
    Be apsaugų
    Sieninis, hermetinis
    −25 … +40 °C
    Tinka, kai reikia:
    • nuolatinio 230 V ir 400 V jungimo taško dirbtuvėse ar garaže;
    • prijungti iki dviejų trifazių 16 A įrenginių;
    • apsaugą parinkti patiems pagal projektą.
    Patikrinkite prieš naudojimą:
    • ar objekte yra trifazis 5 gyslų maitinimas;
    • ar įrangos kištukai yra CEE 16 A 5P, o ne 32 A ar 4P;
    • ar skirstomajame skyde yra automatinis jungiklis ir 30 mA nuotėkio relė.
    Svarbus priminimas: skydelis yra tik lizdų paskirstymo dėžė. Jis neapsaugo nuo perkrovos, trumpojo jungimo ir nuotėkio srovių. Šias funkcijas turi atlikti apsaugos aparatai maitinimo linijoje.

    DUK

    Ar skydelyje yra automatiniai jungikliai?
    Ne. ROS 11/x-23 tiekiamas be apsaugų, todėl linija turi būti apsaugota skirstomajame skyde.
    Ar galima jungti prie vienfazio tinklo?
    SCHUKO lizdai veiks, tačiau CEE 5P lizdams reikalingas trifazis 400 V maitinimas.
    Kokio kabelio reikia prijungimui?
    Reikia 5 gyslų kabelio (L1, L2, L3, N, PE), kurio skerspjūvis parenkamas pagal apkrovą ir linijos ilgį; įvadas per M32 įvorę.
    Ar galima montuoti lauke?
    Taip, SEZ ROS 11 serija skirta naudoti patalpose ir lauke, esant −25 °C … +40 °C temperatūrai.
    Ar tinka 32 A įrangai?
    Ne. CEE lizdai yra 16 A, o 32 A įrangai reikia kitos ROS serijos versijos.
    Ar kartu tiekiami kištukai ir kabelis?
    Ne, komplekte yra tik skydelis su sumontuotais lizdais.

    SEZ ROS 11/x-23 kištukinių lizdų skydelis 4×230 V + 2×16 A 5P

    Sieninis hermetinis lizdų skydelis su dviguba izoliacija garažams, dirbtuvėms ir komercinėms patalpoms. Jame yra 4 SCHUKO 16 A ir 2 CEE 16 A 5P lizdai viename taške, darbas galimas nuo −25 °C. Atitinka EN 61439-3, apsaugos aparatai parenkami pagal objektą.

    Publikuota: 2026-11-15 · Duomenys sutikrinti su gamintojo / tiekėjo specifikacija: 2026-11-15

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
