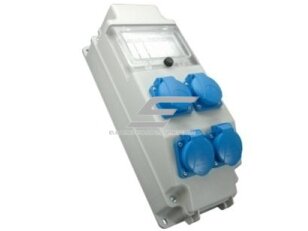

Pramoninis skydelis su kištukiniais lizdais | 4×SCHUKO 16 A 230 V | 5 modulių | be apsaugų | IP54 | SEZ ROS 5/x-16
Kodas: 04328Kaina 38.00 € su PVM( 31.41 € be PVM )SEZ ROS 5/x-16 – kompaktiškas sieninis skydelis su keturiais SCHUKO 16 A 230 V lizdais ir laisva vieta 5 moduliams apsaugos aparatūrai.
- Lizdai: 4×SCHUKO 16 A 250 V
- Vieta aparatūrai: 5 moduliai
- IP klasė: IP54
- Darbo temperatūra: −25…+40 °C
-
Pramoninis skydelis su kištukiniais lizdais | 4×SCHUKO 16 A 230 V | 5 modulių | be apsaugų | IP54 | SEZ ROS 5/x-16
SEZ ROS 5/x-16 – kompaktiškas sieninis skydelis su keturiais SCHUKO 16 A 230 V lizdais ir laisva vieta 5 moduliams apsaugos aparatūrai. Skirtas stacionariam montavimui vidaus ir lauko aplinkoje.
Pagrindinė mintis:
Keturi vienfaziai lizdai vienoje IP54 dėžėje su vieta apsaugoms – paprastas būdas įrengti apsaugotą lizdų tašką ten, kur buitinė rozetė netinka dėl drėgmės ar dulkių. „/x“ žymėjimas reiškia, kad skydelis tiekiamas be apsaugų.Lizdai
4×SCHUKO 16 A 250 VVieta aparatūrai
5 moduliaiIP klasė
IP54Darbo temperatūra
−25…+40 °CVeikimo principas
Skydelis tvirtinamas ant sienos, maitinimo kabelis įvedamas per riebokšlį ir jungiamas į apsaugos aparatus ant DIN bėgelio.
Elektrikas sumontuoja RCD ≤ 30 mA ir automatinius jungiklius lizdams; 5 modulių vietos pakanka, pvz., 2P RCD + 2–3 automatams.
Rezultatas – keturi apsaugoti 230 V lizdai su dangteliais, tinkami dulkėtai ir drėgnai aplinkai.
Kuo naudingas SEZ ROS 5/x-16?
Lizdus galima paskirstyti į kelias grupes – pvz., du lizdai ant vieno automato, du ant kito – ir išvengti situacijos, kai perkrovus vieną įrankį dingsta visas apšvietimas ar kitų lizdų maitinimas.Techninės specifikacijos
Prekės tipas Sieninis paskirstymo skydelis su kištukiniais lizdais, be apsaugos aparatūros Gamintojas / modelis SEZ DK (Slovakija) / ROS 5/x-16 Kištukiniai lizdai 4× SCHUKO VZ 16 S – 16 A, 250 V Apsaugos aparatai Nėra – vieta 5 moduliams Apsaugos klasė IP54 Matmenys 179,6 × 343 × 163 mm Darbo temperatūra −25…+40 °C Montavimas Sieninis, stacionarus Standartas EN 61439-3 Pagrindinės funkcijos
- Keturi SCHUKO lizdai – keli vienfaziai vartotojai vienoje vietoje.
- IP54 – apsauga nuo dulkių ir vandens purslų iš visų pusių.
- Vieta 5 moduliams – RCD ir automatai montuojami pačiame skydelyje.
- Lizdai su dangteliais – nenaudojami lizdai apsaugoti nuo drėgmės.
- Platus temperatūros intervalas – nešildomoms patalpoms ir lauko sienoms.
Kur naudojamas?
- Garažai ir dirbtuvės
- Lauko sienos po stogeliu
- Sandėliai
- Ūkiniai pastatai
- Automobilių plovyklų techninės zonos
- Statinių techninės patalpos
Naudojimas pagal poreikį
Namų ar sodybos savininkui.
Keturi apsaugoti lizdai garaže ar ant lauko sienos vietoje kelių buitinių rozečių.Elektrikui.
Paprastas korpusas su lizdais, kuriam apsaugos parenkamos pagal liniją.Sandėlio vadovui.
Lizdų taškas krovikliams ir įrankiams dulkėtoje aplinkoje.Praktinis panaudojimas
Jeigu garaže reikia keturių lizdų įrankiams ir krovikliui, tada skydelyje montuojama 2P RCD 25 A 30 mA ir du B16 automatai (po du lizdus kiekvienam), o skydelis maitinamas 3×2,5 mm² kabeliu nuo B16 automato.Pliusai
- Keturi SCHUKO lizdai vienoje dėžėje
- IP54 – aukštesnė už įprastą IP44
- Vieta apsaugoms pačiame skydelyje
- Darbui −25…+40 °C
- Kompaktiškas
Minusai / ribojimai
- Tik vienfaziai lizdai – trifazei įrangai rinkitės ROS 5/x-12 ar ROS 11 seriją
- Be apsaugų – būtinas komplektavimas
- 5 moduliai – riboja apsaugų skaičių
- Bendra lizdų srovė ribojama maitinimo linija
Saugos ir montavimo pastabos
- Skydelis tiekiamas be apsaugos aparatų – prieš įjungiant būtina sumontuoti automatinius jungiklius kiekvienai lizdų grupei ir RCD ≤ 30 mA (HD 60364-4-41), arba užtikrinti šią apsaugą maitinančiame skyde.
- Maitinimo kabelį parinkite pagal įvado apsaugos srovę, o ne pagal lizdų srovių sumą; kabelį apsaugo automatas maitinančiame skyde.
- N ir PE laidininkai jungiami į atskiras šynas; skydelyje jų nesujunkite.
- Kabelis įvedamas per tinkamo skersmens riebokšlį; nesandarus įvadas panaikina deklaruotą IP klasę.
- Prijungimą ir paleidimo matavimus (PE vientisumas, izoliacijos varža, Zs, RCD suveikimas) atlieka atestuotas elektrikas.
Greitas pasirinkimo gidas
4×SCHUKO 16 A5 moduliaiIP54be apsaugųEN 61439-3Tinka, kai reikia:- Kelių vienfazių lizdų drėgnoje ar dulkėtoje vietoje
- Stacionaraus lizdų taško su apsaugomis skydelyje
- Lauko sienos po stogeliu
Patikrinkite prieš naudojimą:- Ar 5 moduliuose telpa planuojamos apsaugos
- Ar maitinimo linija atitinka suminę apkrovą
- Ar lizdų dangteliai nesugadinti transportuojant
Svarbus priminimas: keturi 16 A lizdai nereiškia 64 A apkrovos – visų lizdų suminę srovę riboja maitinimo linijos apsauga.DUK
Ar skydelyje yra automatai?
Ne – „/x“ versija tiekiama be apsaugų, su vieta 5 moduliams.Kokia apsaugos klasė?
IP54 pagal gamintojo duomenis.Ar RCD privalomas?
Taip – lizdai iki 32 A, kuriais naudojasi nekvalifikuoti asmenys, turi būti apsaugoti RCD, kurio IΔn ≤ 30 mA (HD 60364-4-41).Ar galima montuoti lauke?
Taip, gamintojas numato naudojimą vidaus ir lauko aplinkoje −25…+40 °C.Kiek galios galima prijungti?
Vienam lizdui iki 16 A (~3,7 kW), visiems kartu – kiek leidžia maitinimo linija.Ar yra trifazis lizdas?
Ne, visi keturi lizdai – 230 V SCHUKO.Pramoninis skydelis su kištukiniais lizdais | 4×SCHUKO 16 A 230 V | 5 modulių | be apsaugų | IP54 | SEZ ROS 5/x-16
SEZ ROS 5/x-16 – sieninis IP54 skydelis su keturiais SCHUKO 16 A lizdais ir vieta 5 moduliams apsaugoms, darbui −25…+40 °C. Kompaktiškas sprendimas garažams, sandėliams ir lauko sienoms.
Publikuota: 2026-10-29 · Duomenys sutikrinti su gamintojo duomenimis: 2026-10-29
Publikuota: 2026-11-15 · Duomenys sutikrinti su gamintojo / tiekėjo specifikacija: 2026-11-15
Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.CE ženklinimas – ką tai reiškia pirkėjui?
CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.
Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.Ką užtikrina CE ženklinimas?
- Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
- Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
- Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
- Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
- Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.
Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.Svarbu žinoti
CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.
Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.
Pirkėjui naudinga, nes:
- produktas atitinka jam taikomus ES normatyvus;
- gaminys tinkamas naudoti pagal nurodytą paskirtį;
- mažesnė neatitikties ar nesaugaus naudojimo rizika;
- tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.
Trumpai
CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.

IP apsaugos klasė nurodo įrenginio atsparumą aplinkos veiksniams.

Pirmasis skaičius nurodo apsaugą nuo dulkių ir kietųjų kūnų.
Antrasis skaičius nurodo apsaugą nuo drėgmės
Pirmojo skaičiaus reikšmės:
- X — netestuotas;
- 0 — Nėra apsaugos;
- 1 — Atsparus didesniems nei 50 mm kietiesiems kūnams;
- 2 — Atsparus didesniems nei 12,5 mm kietiesiems kūnams;
- 3 — Atsparus didesniems nei 1 mm kietiesiems kūnams;
- 4 — Atsparus didesniems nei 1 mm kietiesiems kūnams;
- 5 — Atsparus dulkėms;
- 6 — Visiškai atsparus dulkėms.
Antrojo skaičiaus reikšmės:
- X — netestuotas;
- 0 — Nėra apsaugos;
- 1 — Atsparus vandens lašams krentantiems vertikaliai;
- 2 — Atsparus vandens lašams krentantiems 15º kampu;
- 3 — Atsparus lietui krentant 60º kampu;
- 4 — Atsparus vandens purslams;
- 5 — Atsparus vandens srautui;
- 6 — Atsparus dideliam vandens kiekiui;
- 7 — Atsparus trumpalaikiam panardinimui į vandenį iki 1 m gylyje;
- 8 — Atsparus ilgalaikiam panardinimui į vandenį iki 3 m gylyje.
