  • Nauja prekė   Pramoninis skydelis | dėžutė | 7 modulių | su kištukiniais lizdais 2x16A 5P + 1x230V | su paketiniu jungikliu | hermetinis | garažams | komercinėms patalpoms | IP44 | SEZ | ROS7/x-11

    Pramoninis skydelis | dėžutė | 7 modulių | su kištukiniais lizdais 2x16A 5P + 1x230V | su paketiniu jungikliu | hermetinis | garažams | komercinėms patalpoms | IP44 | SEZ | ROS7/x-11

    Kodas: SKU#ROS7/x-11-2x16A+1x230V
    Pasiteirauti apie prekę
    Kaina 63.00 € su PVM
    ( 52.07 € be PVM )

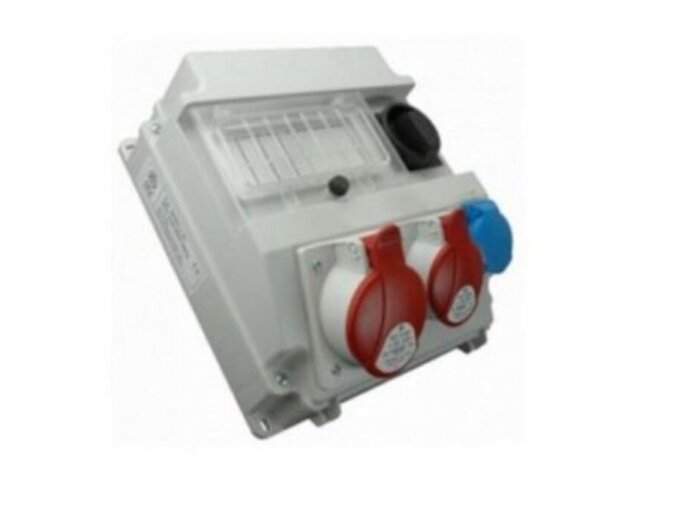

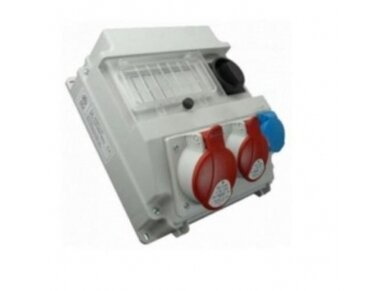

    SEZ ROS 7/x-11 – paruoštas naudoti pramoninis skydelis su dviem trifaziais 16A 5P lizdais (CEE/IEC 60309), vienu 230V SCHUKO lizdu, įvadiniu paketiniu jungikliu-kirtikliu ir vieta 7 moduliams apsaugos aparatūrai. Montuojamas ant sienos garaže, dirbtuvėse, sandėlyje ar gamybos patalpoje, kur reikia patikimo trifazio ir vienfazio maitinimo įrankiams ir įrangai.

  • Prekės aprašymas

    Pramoninis skydelis su kištukiniais lizdais | 2x16A 5P + 1x230V SCHUKO | su paketiniu jungikliu | 7 modulių | IP44 | garažams ir dirbtuvėms | SEZ ROS 7/x-11

    SEZ ROS 7/x-11 – paruoštas naudoti pramoninis skydelis su dviem trifaziais 16A 5P lizdais (CEE/IEC 60309), vienu 230V SCHUKO lizdu, įvadiniu paketiniu jungikliu-kirtikliu ir vieta 7 moduliams apsaugos aparatūrai. Montuojamas ant sienos garaže, dirbtuvėse, sandėlyje ar gamybos patalpoje, kur reikia patikimo trifazio ir vienfazio maitinimo įrankiams ir įrangai.

    Pagrindinė mintis:
    Vietoje atskirai montuojamų lizdų, dėžučių ir automatų – vienas korpusas su viskuo, kas reikalinga trifaziam prijungimo taškui. Elektrikas prijungia įvadą ir sudeda automatus, o vartotojas gauna aiškiai pažymėtą, hermetišką ir išjungiamą maitinimo tašką.
    Trifaziai lizdai
    2 x 16A 5P 400V
    Vienfazis lizdas
    1 x SCHUKO 16A 250V
    Vieta apsaugai
    7 moduliai (DIN)
    Apsaugos klasė
    IP44

    Veikimo principas

    Skydelis tvirtinamas prie sienos, įvadinis kabelis (5 gyslų, iki 16–25 mm²) jungiamas prie paketinio jungiklio gnybtų. Nuo jungiklio maitinimas eina per DIN bėgelyje sumontuotus automatinius jungiklius ir, jei reikia, nuotėkio relę – juos parenka montuotojas pagal objektą.

    Iš apsaugų maitinimas paskirstomas į du 5 polių 16A lizdus ir SCHUKO lizdą. Paketinis jungiklis leidžia vienu judesiu išjungti visą skydelį – patogu, kai reikia atjungti įrankius baigus darbą arba prieš aptarnaujant lizdus. IP44 korpusas su dangteliais ant lizdų saugo nuo purslų ir dulkių.

    Kuo naudingas ROS 7/x-11?
    Tai laiko ir vietos sutaupymas: vienas montavimo taškas, vienas įvadas, visi lizdai su apsaugomis. Tinka ir nuolatiniam garažo ar dirbtuvių prijungimui, ir laikiniems pajungimams statybvietėse.

    Techninės specifikacijos

    Gamintojas SEZ (Slovakija)
    Modelis ROS 7/x-11
    Prekės tipas Pramoninis lizdų skydelis su kirtikliu
    Trifaziai lizdai 2 x IEC 60309 (CEE) 16A 5P 400V, 6h
    Vienfazis lizdas 1 x SCHUKO 16A 250V
    Įvadinis jungiklis Paketinis jungiklis-kirtiklis, 0–1
    Vieta moduliams 7 modulių (17,5 mm) DIN bėgelis
    Apsaugos aparatūra Į komplektą neįeina (parenkama pagal projektą)
    Apsaugos laipsnis IP44
    Korpuso medžiaga Smūgiams atsparus plastikas
    Vardinė įtampa 230/400 V, 50 Hz
    Montavimas Virštinkinis, ant sienos
    Kabelių įvadas Per riebokšlį / išlaužiamas angas

    Pagrindinės funkcijos

    • Du trifaziai lizdai – galima vienu metu maitinti kompresorių ir suvirinimo aparatą ar stakles.
    • SCHUKO lizdas – vienfaziams įrankiams ir apšvietimui be atskiros dėžutės.
    • Paketinis kirtiklis – visų lizdų atjungimas vienu judesiu, matoma padėtis.
    • 7 moduliai apsaugai – telpa 3P automatas, 1P automatas ir 4P nuotėkio relė.
    • IP44 korpusas – tinka drėgniems garažams, plovykloms, lauko pastogėms.
    • Paruoštas surinkimui – vidiniai laidai lizdams jau atvesti, montuotojas jungia tik įvadą ir apsaugas.

    Kur naudojamas?

    • Garažai ir privačios dirbtuvės su trifaziais įrankiais
    • Autoservisai, plovyklos, padangų montavimo punktai
    • Sandėliai ir logistikos patalpos – krautuvų įkrovikliams, pakavimo įrangai
    • Gamybos cechai – mobilios staklės, kompresoriai
    • Statybvietės ir laikini pajungimai
    • Ūkiai ir fermos – grūdų sraigtai, pjūklai, siurbliai
    • Komercinės patalpos, virtuvės su trifaze įranga
    • Renginių ir mugių elektros taškai

    Naudojimas pagal poreikį

    Buitiniam vartotojui.
    Garažui, kuriame yra kompresorius ir suvirinimo aparatas – vienas skydelis vietoje trijų dėžučių, su galimybe viską išjungti išeinant.
    Įmonėms ir pramonei.
    Standartinis prijungimo taškas kiekvienoje darbo vietoje: vienoda komplektacija, aiškus žymėjimas, paprastas aptarnavimas.
    Elektromontuotojui.
    Gamyklinis korpusas su atvestais laidais sutrumpina montavimą iki įvado prijungimo ir apsaugų sudėjimo; 7 moduliai leidžia komplektuoti pagal projektą.

    Praktinis panaudojimas

    Jeigu dirbtuvėse reikia prijungti 400V kompresorių ir 230V šlifuoklį toje pačioje vietoje – ROS 7/x-11 su 3P C16 automatu, 1P B16 automatu ir 30 mA nuotėkio rele duoda pilnai apsaugotą darbo vietą. Baigus darbą paketinis jungiklis atjungia viską vienu pasukimu.

    Pliusai

    • Viskas viename – lizdai, kirtiklis ir vieta apsaugoms vienam korpuse.
    • Greitas montavimas – vidiniai sujungimai gamykliniai.
    • Lankstus komplektavimas – apsaugos parenkamos pagal objektą.
    • Saugus atjungimas – matoma kirtiklio padėtis.
    • IP44 – tinka drėgnoms patalpoms.
    • Europinis gamintojas – SEZ, atitiktis EN standartams.

    Minusai / ribojimai

    • Apsaugos aparatūra (automatai, nuotėkio relė) neįeina – perkama atskirai.
    • IP44 – ne lauko naudojimui be pastogės, lizdai su atidarytais dangteliais nesandarūs.
    • Tik 16A trifaziai lizdai – 32A įrangai reikia kito modelio (ROS serija su 32A).
    • 7 moduliai riboja apsaugų kiekį – kiekvienam lizdui atskiros nuotėkio relės netilps.

    Saugos ir montavimo pastabos

    • Montuoja tik kvalifikuotas elektrikas; įvadas jungiamas atjungus įtampą.
    • Būtina nuotėkio relė ≤30 mA – lizdai skirti nešiojamiems įrankiams.
    • Įvado automatas skydo pradžioje turi atitikti paketinio jungiklio ir įvado kabelio nominalą.
    • Patikrinkite fazių seką lizduose – trifaziams varikliams svarbi sukimosi kryptis.
    • Montuokite 1,0–1,5 m aukštyje, kad kištukai nebūtų pažeisti ir lizdai lengvai pasiekiami.

    Greitas pasirinkimo gidas

    Trifaziai lizdai
    2 x 16A 5P 400V
    Vienfazis lizdas
    1 x SCHUKO 16A 250V
    Vieta apsaugai
    7 moduliai (DIN)
    Apsaugos klasė
    IP44
    Tinka, kai reikia:
    • dviejų 16A trifazių ir vieno SCHUKO lizdo vienoje vietoje;
    • galimybės atjungti visą tašką vienu jungikliu;
    • korpuso su vieta apsaugoms be atskiro skydo.
    Patikrinkite prieš naudojimą:
    • ar įrangos srovė neviršija 16A per lizdą;
    • ar turite tinkamus automatus ir nuotėkio relę (7 moduliai);
    • ar įvado kabelio skerspjūvis atitinka apkrovą;
    • ar montavimo vieta – po stogu (IP44).
    Svarbus priminimas:
    Skydelis be sumontuotų apsaugų yra tik korpusas su lizdais – jungti prie tinklo be automatų ir nuotėkio relės negalima.

    DUK

    Ar automatai įeina į komplektą?
    Ne, parenkami ir montuojami pagal objektą.
    Ar galima naudoti lauke?
    Tik po pastoge – apsaugos klasė IP44.
    Kokio įvado kabelio reikia?
    5 gyslų, dažniausiai 5x2,5 mm² arba 5x4 mm² – pagal apkrovą ir atstumą.
    Ar galima jungti du trifazius prietaisus vienu metu?
    Taip, jei bendra srovė neviršija įvado automato nominalo.
    Ar paketinis jungiklis atjungia ir SCHUKO lizdą?
    Taip, jis atjungia visą skydelį.

    Pramoninis skydelis su kištukiniais lizdais | 2x16A 5P + 1x230V SCHUKO

    SEZ ROS 7/x-11 – pramoninis lizdų skydelis su 2x16A 5P, 1xSCHUKO 230V, paketiniu kirtikliu ir 7 modulių vieta apsaugoms, IP44. Paruoštas trifazio maitinimo taškas garažams, dirbtuvėms, sandėliams ir gamybos patalpoms.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
