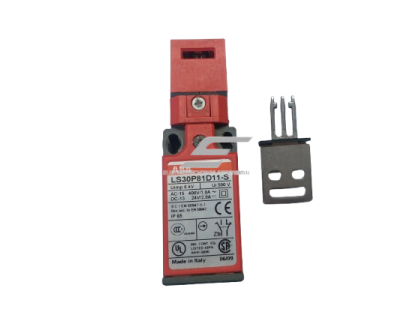

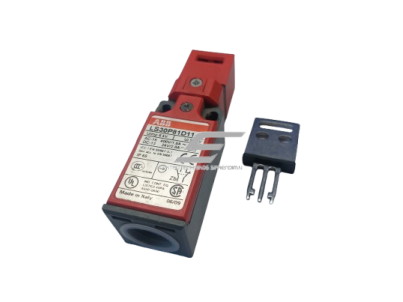

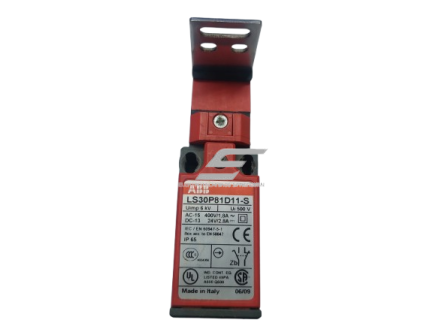

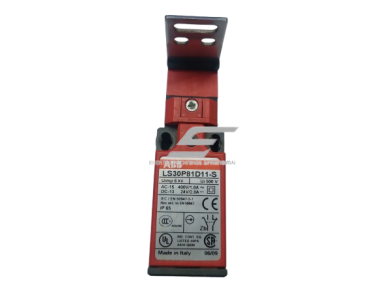

Saugos galinis jungiklis | 1NO+1NC | reguliuojamas 360° | IP65 | ABB | LS30P81D11-S | 1SBV030281R1411 | 3471522617293

Techninės specifikacijos
Bendri duomenys

• Modelis: LS30P81D11-S
• Kodas: 1SBV030281R1411
• Tipas: saugos galinis jungiklis
• Kontaktai: 1NO + 1NC
• Kontaktų tipas: lėto veikimo, ne persidengiantys
• Kontaktų modulis: Zb
• EAN: 3471522617293

Elektrinės charakteristikos

Nominali izoliacijos įtampa (Ui): 690 V (IEC), 600 V (UL/CSA)

Impulsinė įtampa (Uimp): 6 kV

AC-15:

• 24 V – 10 A
• 130 V – 5,5 A
• 230 V – 3.1 A
• 400 V – 1,8 A

DC-13:

• 24 V – 2,8 A
• 110 V – 0,6 A
• 250 V – 0,27 A

Kontaktų varža: 25 mΩ

Maks. elektrinis jungimų dažnis: 3600 ciklų/val.

Maks. mechaninis dažnis: 600 ciklų/val.

Mechaninės charakteristikos

• Plotis: 30 mm
• Svoris: 0,09 kg
• Tvirtinimas: 2 x M4 varžtai
• Kabelio įvadas: Pg 13.5

Jungimo gnybtai:

• M3.5 varžtai
• laidai: 0,5 - 2,5 mm² (AWG 20-14)
• Kontaktų tikslumas: 0,1 mm

Veikimo greitis:

• min: 0,01 m/s
• max: 0,5 m/s

Įstatymo jėga: ≥ 15 N

Ištraukimo jėga: ≥ 10 N

Pozityvaus atidarymo jėga: ≥ 30 N

Aplinkos sąlygos

• Darbinė temperatūra: −25 °C ... +70 °C
• Sandėliavimo temperatūra: −30 °C ... +80 °C
• Apsaugos klasė: IP65
• Atsparumas vibracijai: 5g (10-500 Hz)
• Atsparumas smūgiams: 10 m/s²
• Atsparumas klimatui: IEC 68-2-3
• Atsparumas druskos rūko poveikiui: IEC 68-2-11
• Izoliacija: II klasė (dviguba izoliacija)

Sertifikatai ir standartai

• IEC 60947-1, IEC 60947-5-1
• EN 60947-1, EN 60947-5-1
• EN 1088
• UL 508
• CSA C22.2 No.14

Funkcijos

• mechaninės padėties nustatymas ir kontrolė
• saugos grandinių perjungimas
• apsauginių durų ar dangčių kontrolė
• pozityvus NC kontaktų atidarymas (saugos funkcija)
• reguliuojama galvutė 0°-360° montavimo lankstumui
• patikimas veikimas esant vibracijai ir smūgiams
• ilgas tarnavimo laikas (> 1 mln. operacijų)
• galimybė naudoti įvairiose montavimo pozicijose

Naudojimas

• Buitiniam vartotojui: Nors tai pramoninis įrenginys, gali būti naudojamas: automatiniuose vartų sprendimuose, dirbtuvėse, individualiuose mechaniniuose projektuose
• Inžinieriui / automatizacijos specialistui: gamybos linijose, robotikoje, konvejerių sistemose, apsauginių zonų kontrolėje, saugos PLC sistemose, mašinų saugos sprendimuose
• Elektromontuotojui: Patogus montuoti ir prijungti: standartiniai gnybtai, aiškus kontaktų žymėjimas, universalus montavimas. Naudojamas: pramoninėse mašinose, valdymo skyduose, saugos sistemose, gamybos įrenginiuose

Pliusai

• aukštas saugos lygis (pozityvus kontaktų atidarymas)
• patikimas veikimas sudėtingomis sąlygomis
• IP65 apsauga
• 360° reguliuojama galvutė
• ilgas tarnavimo laikas (>1 mln. ciklų)
• atsparumas vibracijai ir smūgiams
• universalus montavimas
• atitinka tarptautinius standartus

Minusai

• reikalingas tikslus mechaninis suderinimas su sistema
• netinka analoginiam signalui (tik ON/OFF)
• montavimui reikalingi papildomi tvirtinimo elementai
