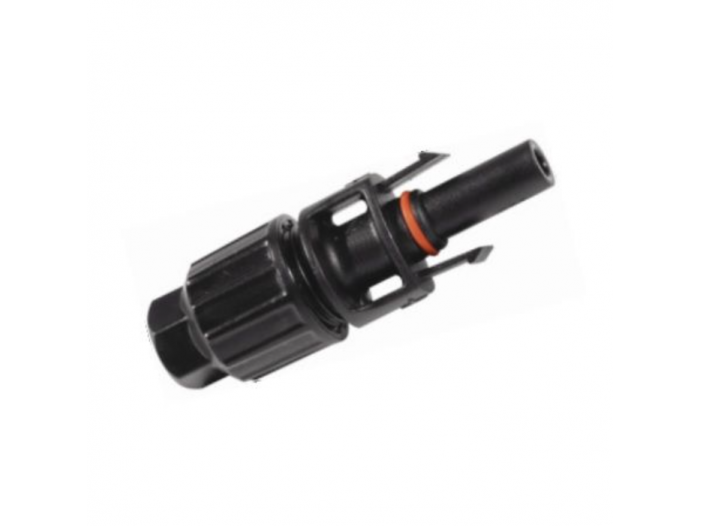

  • Saulės modulio jungtis | MC4 | lizdas (moteriška jungtis) | iki 40 A | 1500 V DC | kabeliui 2,5–6 mm² | IP68 | MOREK MAP2006B

    Kodas: MAP2006B

    MC4 tipo saulės modulio jungtis (lizdas) yra sukurta efektyviam ir saugiam fotovoltinių sistemų (PV) kabelių sujungimui. Ji palaiko kabelio skerspjūvius nuo 2.5 mm² iki 6 mm², užtikrina tvirtą ir patikimą kontaktą, atsparų aplinkos poveikiui. Dėl IP68 apsaugos klasės, jungtis yra visiškai atspari dulkėms ir drėgmei, todėl tinkama tiek vidaus, tiek lauko naudojimui net ir ekstremaliomis sąlygomis. Šio tipo jungtys yra plačiai naudojamos saulės elektrinėse, kur svarbus ilgaamžiškumas, sandarumas ir mažas kontaktinis pasipriešinimas.

  • Saulės modulio jungtis | MC4 | lizdas (moteriška jungtis) | iki 40 A | 1500 V DC | kabeliui 2,5–6 mm² | IP68 | MOREK MAP2006B

    MOREK MAP2006B – MC4 tipo lizdas saulės modulių kabeliams 2,5–6 mm². Skirta nuolatinės srovės (DC) jungtims fotovoltinėse sistemose: modulių sujungimui, kabelio prailginimui ir prijungimui prie inverterio ar jungimo dėžutės. Vardinė įtampa – 1500 V DC, apsaugos laipsnis sujungus – IP68.

    Pagrindinė mintis:
    MC4 jungtis – vienintelė DC grandinės vieta, kur kontaktas daromas lauke ir be priveržto sujungimo. Ar jungtis per metus neįkais, lemia trys dalykai: atitiktis kabelio skerspjūviui, užspaudimas tinkamu įrankiu ir suderinama kitos pusės jungtis. MAP2006B – lizdas (moteriška jungtis); jam reikalingas MC4 kištukas, pvz., MOREK MAP1006B. Pilni 40 A leidžiami tik su 4–6 mm² kabeliu.
    Vardinė įtampa
    1500 V DC
    Vardinė srovė
    25 A (2,5–4 mm²) / 40 A (4–6 mm²)
    Kabelis
    2,5–6 mm²
    Apsaugos laipsnis
    IP68 (sujungus)

    Veikimo principas

    Jungtį sudaro izoliacinis korpusas, kontaktas (kištuke – kaištis, lizde – įvorė) ir sandarinimo veržlė su tarpine. Kabelio gysla nuvalomas, kontaktas užspaudžiamas ant jos MC4 presu, įstumiamas į korpusą, kol užsifiksuoja, ir užveržiama sandarinimo veržlė.

    Sujungiant kištuką su lizdu, kontaktas įsistato į įvorę, o Snap-in fiksatorius užrakina korpusus – nuo vibracijos ar vėjo jie neatsijungia. Atjungti galima tik atrakinimo raktu.

    Rezultatas – sandari, mažos kontaktinės varžos DC jungtis, kuri ištisus metus veikia lauke po moduliais.

    Kuo naudinga MAP2006B?
    1500 V DC ir IP68 – didesnė atsarga nei įprastų 1000 V DC jungčių, todėl tinka ir naujesnėms aukštesnės įtampos sistemoms. Parduodamas atskirai – patogu pakeisti tik pažeistą jungties pusę.

    Techninės specifikacijos

    Prekės tipas MC4 tipo saulės modulio jungtis – lizdas (moteriška jungtis)
    Gamintojas MOREK
    Prekės kodas MAP2006B
    Jungčių sistema MC4, Ø4 mm kontaktas
    Vardinė įtampa 1500 V DC
    Vardinė srovė 25 A (2,5–4 mm²) / 40 A (4–6 mm²)
    Kabelio skerspjūvis 2,5–6 mm²
    Apsaugos laipsnis IP68 – sujungus
    Kontakto prijungimas Užspaudžiamas (crimp)
    Fiksavimas Snap-in, atrakinama raktu
    Montavimas Ant kabelio
    Atitiktis TÜV

    Pagrindinės funkcijos

    • MC4 sistema – jungiama su MC4 tipo jungtimis; patikimiausia – to paties gamintojo ir tipo pora.
    • Snap-in fiksatorius – jungtis neatsijungia nuo vibracijos ar vėjo.
    • IP68 sandarinimas – apsauga nuo lietaus, sniego ir dulkių, kai jungtis sujungta.
    • 1500 V DC – tinka ir 1500 V DC sistemų stringams.
    • UV atsparus korpusas – ilgalaikiam naudojimui lauke.
    • Užspaudžiamas kontaktas – stabilesnis už varžtinius sujungimus lauko sąlygomis.

    Kur naudojamas?

    • Modulių sujungimas į stringą
    • Kabelio prailginimas tarp modulių ir inverterio
    • Prijungimas prie inverterio DC įėjimų
    • Jungimo dėžučių ir DC jungiklių išvadai
    • Pažeistų ar apdegusių jungčių keitimas
    • Autonominės sistemos sodyboms ir kemperiams

    Naudojimas pagal poreikį

    PV montuotojui.
    Jungtis 2,5–6 mm² kabeliui su aiškiais srovės ir įtampos duomenimis – greitam stringų sujungimui objekte.
    Elektrinės savininkui.
    Pažeistos, apdegusios ar graužikų sugadintos jungties keitimas be viso kabelio keitimo.
    Priežiūros specialistui.
    Vienodo tipo jungtys visoje elektrinėje – paprastesnė diagnostika ir remontas.

    Praktinis panaudojimas

    Jeigu stringo jungtis pažeista (įtrūkęs korpusas, patamsėjęs kontaktas), išjunkite inverterį ir DC jungiklį, atjunkite jungtį raktu, nupjaukite pažeistą galą ir nuvalykite 2,5–6 mm² gyslą pagal gamintojo nurodytą ilgį. Užspauskite naują kontaktą MC4 presu, įstumkite jį į MAP2006B korpusą, užveržkite veržlę ir prieš įjungdami patikrinkite poliarumą bei stringo įtampą multimetru.

    Pliusai

    • MC4 sistemos jungtis – plačiai naudojamas standartas
    • 1500 V DC vardinė įtampa
    • Vardinė srovė: 25 A (2,5–4 mm²) / 40 A (4–6 mm²)
    • IP68 apsauga sujungus
    • Snap-in fiksatorius
    • UV atsparus korpusas

    Minusai / ribojimai

    • Reikalingas MC4 presas ir atrakinimo raktas
    • Kabelio skerspjūvis ir išorinis skersmuo turi atitikti jungties diapazoną
    • Skirtingų gamintojų jungčių jungimas nerekomenduojamas be suderinamumo patvirtinimo
    • IP68 sandarumas galioja tik sujungus

    Saugos ir montavimo pastabos

    • Jungčių neatjunkite esant apkrovai – DC lankas pažeidžia kontaktus; pirmiausia išjunkite inverterį ir DC jungiklį.
    • Kontaktą užspauskite tik MC4 presu – replėmis užspaustas kontaktas kaista.
    • Užveržkite sandarinimo veržlę; nepalikite jungčių gulėti vandenyje ar ant stogo dangos.
    • Nejunkite skirtingų gamintojų jungčių be suderinamumo patvirtinimo.
    • Įrengimas – pagal HD 60364-7-712 ir projektą.

    Greitas pasirinkimo gidas

    MC4
    1500 V DC
    iki 40 A
    2,5–6 mm²
    IP68
    MOREK
    Tinka, kai reikia:
    • patikimos DC jungties lauke
    • jungties 2,5–6 mm² kabeliui
    • stringo jungties remonto ar keitimo
    • sistemos iki 1500 V DC
    Patikrinkite prieš naudojimą:
    • kabelio skerspjūvį ir izoliacijos skersmenį
    • kitos pusės jungties gamintoją ir tipą
    • sistemos maksimalią įtampą ir srovę
    Svarbus priminimas: jungtis nėra apsaugos ar komutacijos aparatas – ji neatjungia grandinės esant apkrovai ir nepakeičia DC jungiklio ar saugiklių.

    DUK

    Ar tinka kitų gamintojų MC4 jungtims?
    Mechaniškai jos dažnai sueina, tačiau patikimiausia jungti to paties gamintojo ir tipo poras.
    Ar reikia specialaus įrankio?
    Taip – MC4 preso kontaktui užspausti ir rakto atjungti.
    Kokiam kabeliui tinka?
    Kabeliams 2,5–6 mm², kurių išorinis skersmuo atitinka sandarinimo tarpinę.
    Kokia vardinė srovė?
    25 A (2,5–4 mm²) / 40 A (4–6 mm²).
    Ar galima atjungti esant apkrovai?
    Ne – pirmiausia išjunkite inverterį ir DC jungiklį.
    Ar nesujungta jungtis sandari?
    Ne – IP68 apsauga galioja tik sujungus su kita jungtimi.

    Saulės modulio jungtis | MC4 | lizdas (moteriška jungtis) | iki 40 A | 1500 V DC | kabeliui 2,5–6 mm² | IP68 | MOREK MAP2006B

    MOREK MAP2006B – MC4 tipo lizdas 2,5–6 mm² kabeliams: 1500 V DC, 25 A (2,5–4 mm²) / 40 A (4–6 mm²), IP68 sujungus. Sandariai ir patikimai DC jungčiai saulės elektrinėse, stringų remontui ir prailginimui.

    Publikuota: 2026-11-17 · Duomenys sutikrinti su gamintojo specifikacija: 2026-11-17

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
