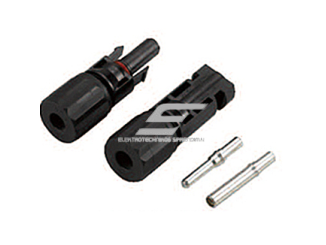

Saulės modulio jungtis | MC4 | kištukas + lizdas | 30 A | 1000 V DC | kabeliui 2,5–4 mm² | IP67 | VECAS MC4-310
Kodas: MC4-310Kaina 1.29 € su PVM( 1.07 € be PVM )Aukštos kokybės MC4 tipo saulės nuolatinės srovės jungtis, skirta efektyviam ir saugiam fotovoltinių (PV) sistemų prijungimui. Suprojektuota atlaikyti iki 1000V DC įtampą ir 30A srovės apkrovą, ši jungtis puikiai tinka saulės elektrinėms, kur patikimas ir sandarus kontaktas yra būtinas. Snap-In užrakinimo mechanizmas užtikrina greitą montavimą ir saugų sujungimą net sudėtingomis aplinkos sąlygomis.
-
Saulės modulio jungtis | MC4 | kištukas + lizdas | 30 A | 1000 V DC | kabeliui 2,5–4 mm² | IP67 | VECAS MC4-310
VECAS MC4-310 – MC4 tipo jungčių pora saulės modulių kabeliams 2,5–4 mm². Skirta nuolatinės srovės (DC) jungtims fotovoltinėse sistemose: modulių sujungimui, kabelio prailginimui ir prijungimui prie inverterio ar jungimo dėžutės. Vardinė įtampa – 1000 V DC, apsaugos laipsnis sujungus – IP67.
Pagrindinė mintis:
MC4 jungtis – vienintelė DC grandinės vieta, kur kontaktas daromas lauke ir be priveržto sujungimo. Ar jungtis per metus neįkais, lemia trys dalykai: atitiktis kabelio skerspjūviui, užspaudimas tinkamu įrankiu ir suderinama kitos pusės jungtis. MC4-310 skirta 2,5–4 mm² kabeliams ir sistemoms iki 1000 V DC; 6–10 mm² kabeliui ar 1500 V DC stringams rinkitės VECAS MC4-315.Vardinė įtampa
1000 V DCVardinė srovė
30 AKabelis
2,5–4 mm²Apsaugos laipsnis
IP67 (sujungus)Veikimo principas
Jungtį sudaro izoliacinis korpusas, kontaktas (kištuke – kaištis, lizde – įvorė) ir sandarinimo veržlė su tarpine. Kabelio gysla nuvalomas, kontaktas užspaudžiamas ant jos MC4 presu, įstumiamas į korpusą, kol užsifiksuoja, ir užveržiama sandarinimo veržlė.
Sujungiant kištuką su lizdu, kontaktas įsistato į įvorę, o Snap-in fiksatorius užrakina korpusus – nuo vibracijos ar vėjo jie neatsijungia. Atjungti galima tik atrakinimo raktu.
Rezultatas – sandari, mažos kontaktinės varžos DC jungtis, kuri ištisus metus veikia lauke po moduliais.
Kuo naudinga MC4-310?
Tai ekonomiška jungtis įprastoms buitinėms elektrinėms su 4 mm² kabeliu: 30 A vardinė srovė su atsarga viršija tipinio modulio srovę, o alavuotas varinis kontaktas ilgai išlaiko mažą varžą.Techninės specifikacijos
Prekės tipas MC4 tipo saulės modulio jungtis – kištukas + lizdas Gamintojas VECAS Prekės kodas MC4-310 Jungčių sistema MC4, Ø4 mm kontaktas Vardinė įtampa 1000 V DC Vardinė srovė 30 A Kabelio skerspjūvis 2,5–4 mm² Apsaugos laipsnis IP67 – sujungus; nesujungus – IP2X Kontakto prijungimas Užspaudžiamas (crimp) Fiksavimas Snap-in, atrakinama raktu Darbo temperatūra -40…+90 °C Kontaktų medžiaga Alavuotas varis Kontaktinė varža ≤ 0,5 mΩ Pagrindinės funkcijos
- MC4 sistema – jungiama su MC4 tipo jungtimis; patikimiausia – to paties gamintojo ir tipo pora.
- Snap-in fiksatorius – jungtis neatsijungia nuo vibracijos ar vėjo.
- IP67 sandarinimas – apsauga nuo lietaus, sniego ir dulkių, kai jungtis sujungta.
- 1000 V DC – tinka iki 1000 V DC sistemoms – daugumai buitinių ir komercinių elektrinių.
- UV atsparus korpusas – ilgalaikiam naudojimui lauke.
- Užspaudžiamas kontaktas – stabilesnis už varžtinius sujungimus lauko sąlygomis.
Kur naudojamas?
- Modulių sujungimas į stringą
- Kabelio prailginimas tarp modulių ir inverterio
- Prijungimas prie inverterio DC įėjimų
- Jungimo dėžučių ir DC jungiklių išvadai
- Pažeistų ar apdegusių jungčių keitimas
- Autonominės sistemos sodyboms ir kemperiams
Naudojimas pagal poreikį
PV montuotojui.
Jungtis 2,5–4 mm² kabeliui su aiškiais srovės ir įtampos duomenimis – greitam stringų sujungimui objekte.Elektrinės savininkui.
Pažeistos, apdegusios ar graužikų sugadintos jungties keitimas be viso kabelio keitimo.Priežiūros specialistui.
Vienodo tipo jungtys visoje elektrinėje – paprastesnė diagnostika ir remontas.Praktinis panaudojimas
Jeigu stringo jungtis pažeista (įtrūkęs korpusas, patamsėjęs kontaktas), išjunkite inverterį ir DC jungiklį, atjunkite jungtį raktu, nupjaukite pažeistą galą ir nuvalykite 2,5–4 mm² gyslą pagal gamintojo nurodytą ilgį. Užspauskite naują kontaktą MC4 presu, įstumkite jį į MC4-310 korpusą, užveržkite veržlę ir prieš įjungdami patikrinkite poliarumą bei stringo įtampą multimetru.Pliusai
- MC4 sistemos jungtis – plačiai naudojamas standartas
- 1000 V DC vardinė įtampa
- Vardinė srovė: 30 A
- IP67 apsauga sujungus
- Snap-in fiksatorius
- UV atsparus korpusas
Minusai / ribojimai
- Reikalingas MC4 presas ir atrakinimo raktas
- Kabelio skerspjūvis ir išorinis skersmuo turi atitikti jungties diapazoną
- Skirtingų gamintojų jungčių jungimas nerekomenduojamas be suderinamumo patvirtinimo
- IP67 sandarumas galioja tik sujungus
Saugos ir montavimo pastabos
- Jungčių neatjunkite esant apkrovai – DC lankas pažeidžia kontaktus; pirmiausia išjunkite inverterį ir DC jungiklį.
- Kontaktą užspauskite tik MC4 presu – replėmis užspaustas kontaktas kaista.
- Užveržkite sandarinimo veržlę; nepalikite jungčių gulėti vandenyje ar ant stogo dangos.
- Nejunkite skirtingų gamintojų jungčių be suderinamumo patvirtinimo.
- Įrengimas – pagal HD 60364-7-712 ir projektą.
Greitas pasirinkimo gidas
MC41000 V DC30 A2,5–4 mm²IP67VECASTinka, kai reikia:- patikimos DC jungties lauke
- jungties 2,5–4 mm² kabeliui
- stringo jungties remonto ar keitimo
- sistemos iki 1000 V DC
Patikrinkite prieš naudojimą:- kabelio skerspjūvį ir izoliacijos skersmenį
- kitos pusės jungties gamintoją ir tipą
- sistemos maksimalią įtampą ir srovę
Svarbus priminimas: jungtis nėra apsaugos ar komutacijos aparatas – ji neatjungia grandinės esant apkrovai ir nepakeičia DC jungiklio ar saugiklių.DUK
Ar tinka kitų gamintojų MC4 jungtims?
Mechaniškai jos dažnai sueina, tačiau patikimiausia jungti to paties gamintojo ir tipo poras.Ar reikia specialaus įrankio?
Taip – MC4 preso kontaktui užspausti ir rakto atjungti.Kokiam kabeliui tinka?
Kabeliams 2,5–4 mm², kurių išorinis skersmuo atitinka sandarinimo tarpinę.Kokia vardinė srovė?
30 A.Ar galima atjungti esant apkrovai?
Ne – pirmiausia išjunkite inverterį ir DC jungiklį.Ar nesujungta jungtis sandari?
Ne – IP67 apsauga galioja tik sujungus su kita jungtimi.Saulės modulio jungtis | MC4 | kištukas + lizdas | 30 A | 1000 V DC | kabeliui 2,5–4 mm² | IP67 | VECAS MC4-310
VECAS MC4-310 – MC4 tipo jungčių pora 2,5–4 mm² kabeliams: 1000 V DC, 30 A, IP67 sujungus. Sandariai ir patikimai DC jungčiai saulės elektrinėse, stringų remontui ir prailginimui.
