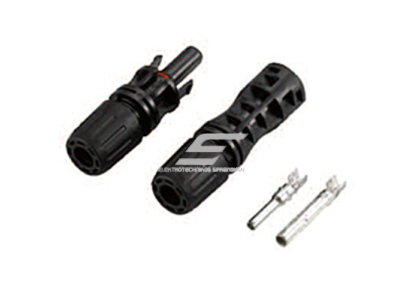

Saulės modulio jungtis | MC4 | 30 A | 1500 V DC | kabeliui 2,5–10 mm² | IP67 | VECAS MC4-315

Saulės modulio jungtis | MC4 | 30 A | 1500 V DC | kabeliui 2,5–10 mm² | IP67 | VECAS MC4-315

MC4-315 – standarto MC4 tipo nuolatinės srovės jungtis, skirta saulės modulių, inverterių ir akumuliatorių tarpusavio sujungimams fotovoltinėse (PV) sistemose. Jungtis suprojektuota 1500 V DC įtampai ir 30 A nuolatinei srovei, todėl tinka tiek namų, tiek pramoninio masto saulės elektrinėms. Naudojama lauko sąlygomis – nuo stogo montuojamų modulių iki žemėje statomų PV parkų, kur būtinas sandarus ir patikimas kontaktas.

Pagrindinė mintis:
PV grandinėje kiekviena jungtis yra potencialus kontaktinės varžos, perkaitimo ar drėgmės įsiskverbimo taškas, o gedimas dažnai pastebimas tik po ilgo laiko eksploatacijoje po atviru dangumi. MC4-315 sprendžia šią problemą sandarios Snap-In konstrukcijos ir alavu padengtų varinių kontaktų dėka: kontaktinė varža lieka nedidelė (≤ 0,5 mΩ) visą tarnavimo laiką, o IP67 sujungtame stovyje neleidžia drėgmei ir dulkėms pasiekti kontaktinį paviršių. Tai standartinis pasirinkimas ten, kur reikalinga suderinamumas su daugelio gamintojų MC4 sistema, o ne unikalus, tik vienam projektui pritaikytas jungties tipas.

Kuo naudingas MC4-315?
Jungtis leidžia greitai, be litavimo ar specialaus surinkimo įrankio (išskyrus kabelio antgalio įspaudimo žnyples), sumontuoti saugų DC kontaktą tarp modulio, jungiamojo kabelio ir inverterio. Kadangi tai MC4 standarto jungtis, ji suderinama su daugumos gamintojų MC4 tipo jungtimis rinkoje, todėl palengvina remonto, plėtros ar modulio keitimo darbus be viso stygos perkabinimo.

• Patikimas elektros kontaktas – alavu padengti variniai kontaktai išlaiko ≤ 0,5 mΩ varžą net ekstremaliomis oro sąlygomis.
• Greitas ir saugus sujungimas – Snap-In mechanizmas fiksuoja dalis be papildomų įrankių ar litavimo.
• Atsparumas UV spinduliuotei ir atmosferos poveikiui – korpuso medžiaga skirta ilgalaikiam eksploatavimui lauke, po atviru dangumi.
• Apsauga nuo vandens ir dulkių (IP67) – sujungtas kontaktas tinka lauko instaliacijoms be papildomo apsauginio korpuso.
• Atitiktis tarptautiniams standartams – UL ir EC sertifikavimas patvirtina saugos ir kokybės reikalavimus.
• Pritaikymas nuolatinei srovei – konstrukcija skirta būtent DC grandinėms, ne perdirbta iš AC jungties.

• Saulės fotovoltinės elektrinės (PV sistemos) ant stogų ir žemėje
• Saulės modulių ir inverterių tarpusavio sujungimai
• DC maitinimo grandinių instaliacijos
• Mobilios energijos sistemos – kemperiai, laivai, nešiojami saulės generatoriai
• Pramoniniai DC tinklai
• Akumuliatorių bankų prijungimas prie PV sistemos DC pusėje

Montuojant 10 kW galios stogo saulės elektrinę su keliomis modulių virtinėmis, kiekvienas modulis jungiamas su gretimu per MC4-315 poros jungtis, o virtinės galas nuvedamas iki inverterio DC įvado. Kadangi sistemos darbinė įtampa DC pusėje gali siekti 1000–1500 V, o srovė vienoje virtinėje – iki 30 A, MC4-315 parametrai atitinka šią apkrovą be papildomo saugos rezervo skaičiavimo. Sujungus dalis lauke, IP67 apsauga leidžia jungtį palikti neuždengtą po modulio korpusu visą eksploatacijos laikotarpį.

• Prieš montavimą įsitikinkite, kad PV sistema atjungta nuo įtampos ir moduliai neapšviesti tiesiogine saule.
• Naudokite kabelio skerspjūvį iš leidžiamo 2,5–10 mm² diapazono – kitoks skerspjūvis gali neužtikrinti tvirto kontakto.
• Antgalio įspaudimą atlikite tam skirtomis žnyplėmis, kad kontaktas su varniu paviršiumi būtų tolygus visame perimetre.
• Sujungiant dalis, patikrinkite, kad pasigirstų aiškus Snap-In fiksavimo spragtelėjimas – tik tada garantuojamas IP67 sandarumas.
• Nejunkite skirtingų gamintojų MC4 tipo jungčių dalių, jei nesate tikri dėl jų pilnos tarpusavio suderinamumo.
• Eksploatuojant lauke, periodiškai apžiūrėkite jungtis dėl mechaninių pažeidimų ar korpuso deformacijų, ypač po stipraus vėjo ar ledo.

Greitas pasirinkimo gidas

Ar MC4-315 tinka 1000 V DC sistemai?
Taip – jungtis skirta iki 1500 V DC, todėl padengia ir žemesnės, iki 1000 V, įtampos sistemas.

Kokio skerspjūvio kabelį galima naudoti?
Nuo 2,5 mm² iki 10 mm², priklausomai nuo srovės ir kabelio ilgio konkrečioje grandinėje.

Ar galima jungti su kitų gamintojų MC4 jungtimis?
Jungtis suderinama su MC4 standarto komponentais, tačiau maišant skirtingų gamintojų dalis rekomenduojama patikrinti tikslų tarpusavio priglundimą.

Ar jungtį galima palikti nesujungtą lauke?
Nesujungta jungtis turi tik IP2X apsaugą, todėl kabelio galą reikėtų saugoti nuo drėgmės ir dulkių, kol nesujungta.

Kokia jungties apsaugos klasė sujungtoje būsenoje?
IP67 – apsauga nuo dulkių ir trumpalaikio panardinimo į vandenį.

Ar jungtis tinka AC grandinėms?
Ne, MC4-315 skirta tik nuolatinės srovės (DC) grandinėms.

Saulės modulio jungtis | MC4

MC4-315 – MC4 standarto nuolatinės srovės jungtis 30 A, 1500 V DC, skirta 2,5–10 mm² kabeliui, su IP67 apsauga sujungtoje būsenoje. Naudojama saulės modulių, inverterių ir akumuliatorių sujungimui fotovoltinėse sistemose, mobiliose energijos sistemose ir pramoniniuose DC tinkluose, kur būtinas patikimas, sandarus ir greitai montuojamas kontaktas.
