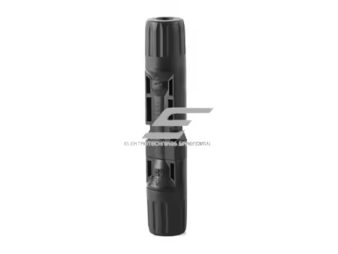

  • Saulės modulio jungtis | MC4 | kištukas + lizdas | 30 A | 1000 V DC | kabeliui 1,5–6 mm² | IP67 | ESMC4

    Kodas: ESMC4

    MC4 jungčių komplektas skirtas efektyviam ir saugiam saulės modulių prijungimui nuolatinės srovės (DC) sistemose iki 1000 V įtampos ir 30 A srovės. Jungtys atitinka aukštus CE ir IEC saugos standartus, todėl tinka naudoti tiek buitinėse, tiek pramoninėse saulės energijos sistemose. Patikimas „snap-in“ tipo užraktas užtikrina greitą ir tvirtą sujungimą be papildomų įrankių, o atsparumas dulkėms ir vandeniui leidžia naudoti jas net ir ekstremaliomis lauko sąlygomis.

  • Saulės modulio jungtis | MC4 | kištukas + lizdas | 30 A | 1000 V DC | kabeliui 1,5–6 mm² | IP67 | ESMC4

    ESMC4 – MC4 tipo jungčių pora saulės modulių kabeliams 1,5–6 mm². Skirta nuolatinės srovės (DC) jungtims fotovoltinėse sistemose: modulių sujungimui, kabelio prailginimui ir prijungimui prie inverterio ar jungimo dėžutės. Vardinė įtampa – 1000 V DC, apsaugos laipsnis sujungus – IP67.

    Pagrindinė mintis:
    MC4 jungtis – vienintelė DC grandinės vieta, kur kontaktas daromas lauke ir be priveržto sujungimo. Ar jungtis per metus neįkais, lemia trys dalykai: atitiktis kabelio skerspjūviui, užspaudimas tinkamu įrankiu ir suderinama kitos pusės jungtis. ESMC4 komplekte – kištukas ir lizdas, tinkantys plačiam 1,5–6 mm² kabelių diapazonui, tačiau leistina srovė priklauso nuo skerspjūvio: pilni 30 A – tik su 4–6 mm² kabeliu.
    Vardinė įtampa
    1000 V DC
    Vardinė srovė
    17 A (1,5 mm²) / 22 A (2,5 mm²) / 30 A (4–6 mm²)
    Kabelis
    1,5–6 mm²
    Apsaugos laipsnis
    IP67 (sujungus)

    Veikimo principas

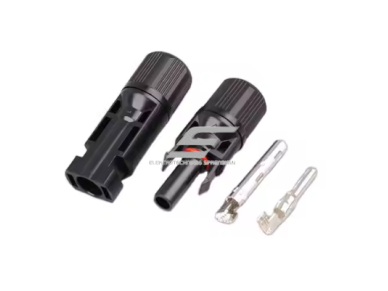

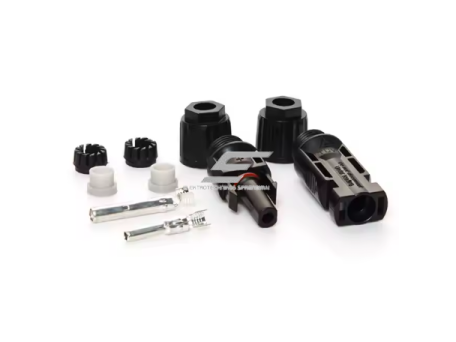

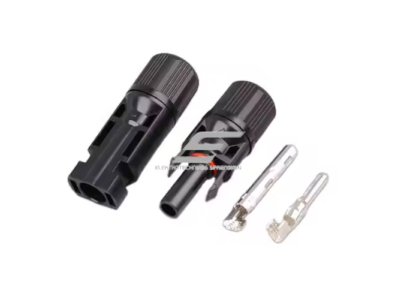

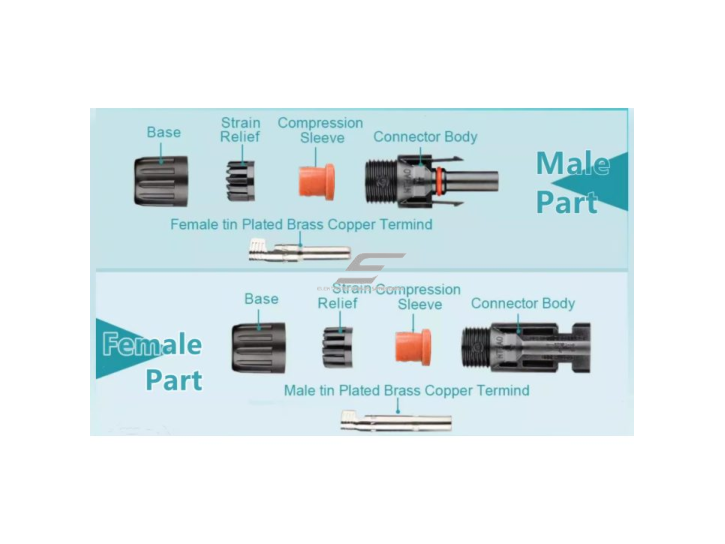

    Jungtį sudaro izoliacinis korpusas, kontaktas (kištuke – kaištis, lizde – įvorė) ir sandarinimo veržlė su tarpine. Kabelio gysla nuvalomas, kontaktas užspaudžiamas ant jos MC4 presu, įstumiamas į korpusą, kol užsifiksuoja, ir užveržiama sandarinimo veržlė.

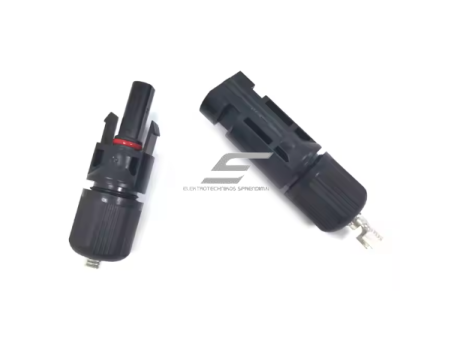

    Sujungiant kištuką su lizdu, kontaktas įsistato į įvorę, o Snap-in fiksatorius užrakina korpusus – nuo vibracijos ar vėjo jie neatsijungia. Atjungti galima tik atrakinimo raktu.

    Rezultatas – sandari, mažos kontaktinės varžos DC jungtis, kuri ištisus metus veikia lauke po moduliais.

    Kuo naudinga ESMC4?
    Vienas komplektas iš karto suformuoja visą jungtį – nereikia atskirai ieškoti suderinamo kištuko ir lizdo. Tinka tiek ploniems 1,5–2,5 mm² kabeliams (nedideli moduliai, kemperiai), tiek standartiniams 4–6 mm² PV kabeliams.

    Techninės specifikacijos

    Prekės tipas MC4 tipo saulės modulio jungtis – kištukas + lizdas
    Prekės kodas ESMC4

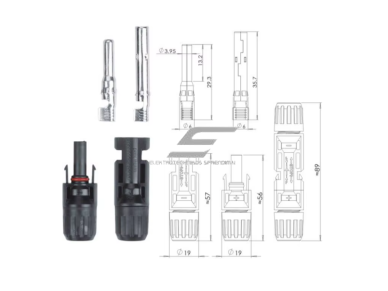

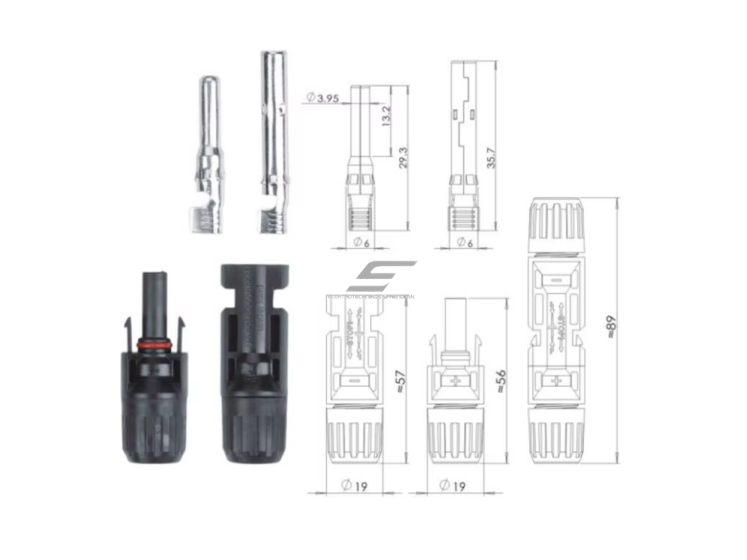

    Jungčių sistema MC4, Ø4 mm kontaktas
    Vardinė įtampa 1000 V DC
    Vardinė srovė 17 A (1,5 mm²) / 22 A (2,5 mm²) / 30 A (4–6 mm²)
    Kabelio skerspjūvis 1,5–6 mm²
    Apsaugos laipsnis IP67 – sujungus; nesujungus – IP2X
    Kontakto prijungimas Užspaudžiamas (crimp)
    Fiksavimas Snap-in, atrakinama raktu
    Kontakto skersmuo Ø4 mm
    Bandymo įtampa 6 kV (50 Hz, 1 min)
    Korpuso medžiaga PC / PPO
    Apsaugos klasė II
    Darbo temperatūra -40…+90 °C; trumpai iki +105 °C
    Druskos rūko bandymas IEC 60068-2-52, 5 lygis
    Kontaktinė varža ≤ 0,5 mΩ
    Komplektas 1 kištukas + 1 lizdas

    Pagrindinės funkcijos

    • MC4 sistema – jungiama su MC4 tipo jungtimis; patikimiausia – to paties gamintojo ir tipo pora.
    • Snap-in fiksatorius – jungtis neatsijungia nuo vibracijos ar vėjo.
    • IP67 sandarinimas – apsauga nuo lietaus, sniego ir dulkių, kai jungtis sujungta.
    • 1000 V DC – tinka iki 1000 V DC sistemoms – daugumai buitinių ir komercinių elektrinių.
    • UV atsparus korpusas – ilgalaikiam naudojimui lauke.
    • Užspaudžiamas kontaktas – stabilesnis už varžtinius sujungimus lauko sąlygomis.

    Kur naudojamas?

    • Modulių sujungimas į stringą
    • Kabelio prailginimas tarp modulių ir inverterio
    • Prijungimas prie inverterio DC įėjimų
    • Jungimo dėžučių ir DC jungiklių išvadai
    • Pažeistų ar apdegusių jungčių keitimas
    • Autonominės sistemos sodyboms ir kemperiams

    Naudojimas pagal poreikį

    PV montuotojui.
    Jungtis 1,5–6 mm² kabeliui su aiškiais srovės ir įtampos duomenimis – greitam stringų sujungimui objekte.
    Elektrinės savininkui.
    Pažeistos, apdegusios ar graužikų sugadintos jungties keitimas be viso kabelio keitimo.
    Priežiūros specialistui.
    Vienodo tipo jungtys visoje elektrinėje – paprastesnė diagnostika ir remontas.

    Praktinis panaudojimas

    Jeigu stringo jungtis pažeista (įtrūkęs korpusas, patamsėjęs kontaktas), išjunkite inverterį ir DC jungiklį, atjunkite jungtį raktu, nupjaukite pažeistą galą ir nuvalykite 1,5–6 mm² gyslą pagal gamintojo nurodytą ilgį. Užspauskite naują kontaktą MC4 presu, įstumkite jį į ESMC4 korpusą, užveržkite veržlę ir prieš įjungdami patikrinkite poliarumą bei stringo įtampą multimetru.

    Pliusai

    • MC4 sistemos jungtis – plačiai naudojamas standartas
    • 1000 V DC vardinė įtampa
    • Vardinė srovė: 17 A (1,5 mm²) / 22 A (2,5 mm²) / 30 A (4–6 mm²)
    • IP67 apsauga sujungus
    • Snap-in fiksatorius
    • UV atsparus korpusas

    Minusai / ribojimai

    • Reikalingas MC4 presas ir atrakinimo raktas
    • Kabelio skerspjūvis ir išorinis skersmuo turi atitikti jungties diapazoną
    • Skirtingų gamintojų jungčių jungimas nerekomenduojamas be suderinamumo patvirtinimo
    • IP67 sandarumas galioja tik sujungus

    Saugos ir montavimo pastabos

    • Jungčių neatjunkite esant apkrovai – DC lankas pažeidžia kontaktus; pirmiausia išjunkite inverterį ir DC jungiklį.
    • Kontaktą užspauskite tik MC4 presu – replėmis užspaustas kontaktas kaista.
    • Užveržkite sandarinimo veržlę; nepalikite jungčių gulėti vandenyje ar ant stogo dangos.
    • Nejunkite skirtingų gamintojų jungčių be suderinamumo patvirtinimo.
    • Įrengimas – pagal HD 60364-7-712 ir projektą.

    Greitas pasirinkimo gidas

    MC4
    1000 V DC
    30 A
    1,5–6 mm²
    IP67
    ESMC4
    Tinka, kai reikia:
    • patikimos DC jungties lauke
    • jungties 1,5–6 mm² kabeliui
    • stringo jungties remonto ar keitimo
    • sistemos iki 1000 V DC
    Patikrinkite prieš naudojimą:
    • kabelio skerspjūvį ir izoliacijos skersmenį
    • kitos pusės jungties gamintoją ir tipą
    • sistemos maksimalią įtampą ir srovę
    Svarbus priminimas: jungtis nėra apsaugos ar komutacijos aparatas – ji neatjungia grandinės esant apkrovai ir nepakeičia DC jungiklio ar saugiklių.

    DUK

    Ar tinka kitų gamintojų MC4 jungtims?
    Mechaniškai jos dažnai sueina, tačiau patikimiausia jungti to paties gamintojo ir tipo poras.
    Ar reikia specialaus įrankio?
    Taip – MC4 preso kontaktui užspausti ir rakto atjungti.
    Kokiam kabeliui tinka?
    Kabeliams 1,5–6 mm², kurių išorinis skersmuo atitinka sandarinimo tarpinę.
    Kokia vardinė srovė?
    17 A (1,5 mm²) / 22 A (2,5 mm²) / 30 A (4–6 mm²).
    Ar galima atjungti esant apkrovai?
    Ne – pirmiausia išjunkite inverterį ir DC jungiklį.
    Ar nesujungta jungtis sandari?
    Ne – IP67 apsauga galioja tik sujungus su kita jungtimi.

    Saulės modulio jungtis | MC4 | kištukas + lizdas | 30 A | 1000 V DC | kabeliui 1,5–6 mm² | IP67 | ESMC4

    ESMC4 – MC4 tipo jungčių pora 1,5–6 mm² kabeliams: 1000 V DC, 17 A (1,5 mm²) / 22 A (2,5 mm²) / 30 A (4–6 mm²), IP67 sujungus. Sandariai ir patikimai DC jungčiai saulės elektrinėse, stringų remontui ir prailginimui.
