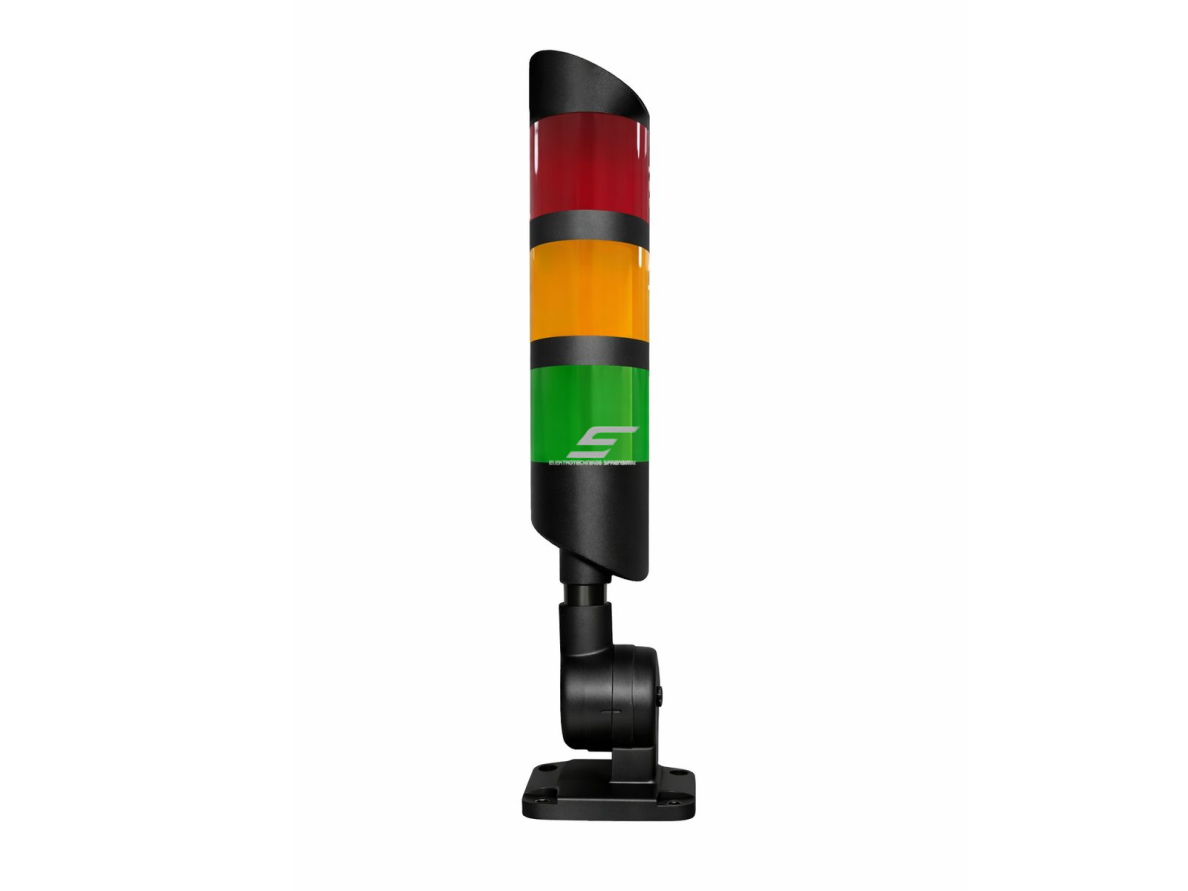

    Signalinis bokštelis su garsiniu signalu | LED | raudona + geltona + žalia | 4 W | Ø50 mm | 24 V DC | 360° matomumas | IP53 | sulankstomas | juodas | ES-M4-50SB

    Kodas: ES-M4-50SB
    Pasiteirauti apie prekę
    Kaina 42.30 € su PVM
    ( 34.96 € be PVM )

    ES-M4-50SB – trijų segmentų LED signalinis bokštelis su integruotu zumeriu, skirtas įrenginių ir procesų būsenai rodyti gamybos linijose, staklėse, automatikos skyduose ir dirbtuvėse. Raudona, geltona ir žalia sekcijos matomos 360° kampu, garsinis signalas dubliuoja kritinius pranešimus triukšmingoje aplinkoje, o sulankstoma konstrukcija apsaugo bokštelį transportuojant ir kai įrenginys nenaudojamas. Maitinimas 24 V DC, korpusas Ø50 mm, apsaugos klasė IP53.

  • Prekės aprašymas

    Signalinis bokštelis su garsiniu signalu | LED | raudona + geltona + žalia | 4 W | Ø50 mm | 24 V DC | 360° matomumas | IP53 | sulankstomas | juodas | ES-M4-50SB

    ES-M4-50SB – trijų segmentų LED signalinis bokštelis su integruotu zumeriu, skirtas įrenginių ir procesų būsenai rodyti gamybos linijose, staklėse, automatikos skyduose ir dirbtuvėse. Raudona, geltona ir žalia sekcijos matomos 360° kampu, garsinis signalas dubliuoja kritinius pranešimus triukšmingoje aplinkoje, o sulankstoma konstrukcija apsaugo bokštelį transportuojant ir kai įrenginys nenaudojamas. Maitinimas 24 V DC, korpusas Ø50 mm, apsaugos klasė IP53.

    Pagrindinė mintis:
    Operatorius negali visą laiką žiūrėti į ekraną, o gamybos ceche sirena be spalvos nieko nepasako. Trijų spalvų bokštelis rodo būseną iš bet kurios cecho vietos, o zumeris „pašaukia“, kai įvyksta klaida. Tai pigiausias būdas sumažinti prastovas – sutrikimas pastebimas per sekundes, ne per minutes.
    Spalvos
    raudona / geltona / žalia (RYG)
    Maitinimas
    24 V DC, 4 W
    Skersmuo
    Ø50 mm
    Apsauga
    IP53

    Veikimo principas

    Kiekviena bokštelio sekcija turi atskirą LED modulį ir atskirą valdymo laidininką. Valdiklis (PLC, relė ar mašinos valdymo blokas) paduoda 24 V DC į reikiamą sekciją – žalia „veikia“, geltona „dėmesio“, raudona „klaida / stop“. Zumeris turi savo laidininką, todėl garsą galima aktyvuoti tik kritiniams įvykiams arba kartu su raudona sekcija.

    Specialios konstrukcijos lęšiai išsklaido šviesą 360° kampu – signalas vienodai matomas iš visų pusių, ne tik iš priekio. LED šaltinis tarnauja iki 50 000 valandų, todėl bokštelio nereikia aptarnauti ar keisti lempučių. Pagrindas apvalus, korpusas iš ABS ir aliuminio; sulankstomas lankstas leidžia nuleisti bokštelį horizontaliai transportuojant stakles ar sandėliuojant.

    Kuo naudingas ES-M4-50SB?
    Tai pilnas signalizacijos komplektas viename gaminyje: trys spalvos, garsas ir tvirtinimas – nereikia derinti atskirų modulių. Kompaktiškas Ø50 mm korpusas tinka mažoms staklėms, laboratorinei įrangai ir automatikos spintoms, kur didesnis Ø70 bokštelis būtų per stambus. 24 V DC maitinimas atitinka standartinę PLC ir automatikos įtampą.

    Techninės specifikacijos

    Modelis ES-M4-50SB
    Prekės tipas Signalinis bokštelis (šviesos kolonėlė) su zumeriu
    Maitinimo įtampa 24 V DC
    Galia 4 W
    Šviesos šaltinis LED
    Tarnavimo laikas iki 50 000 val.
    Sekcijų skaičius / spalvos 3 – raudona, geltona, žalia (RYG)
    Matomumo kampas 360°
    Garsinis signalas Integruotas zumeris, atskiras valdymas
    Skersmuo Ø50 mm
    Korpuso medžiaga ABS + aliuminis

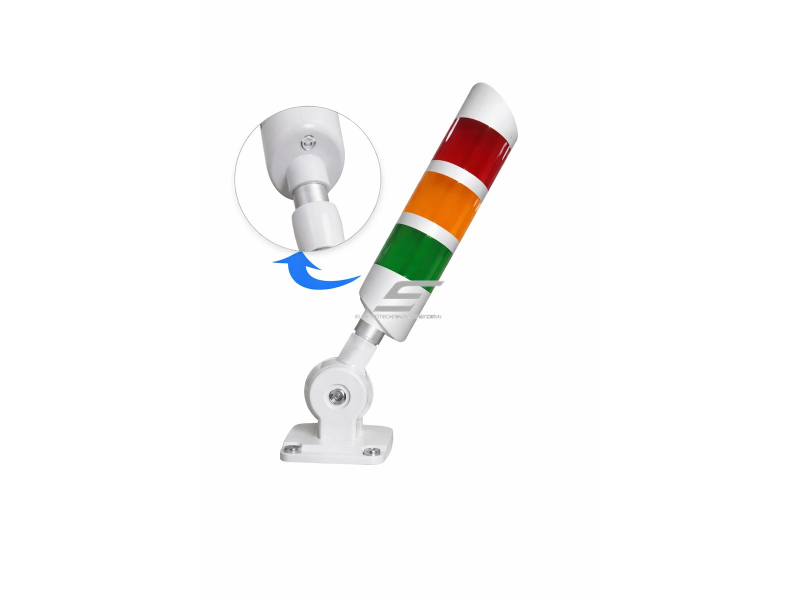

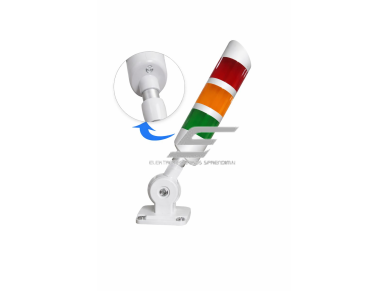

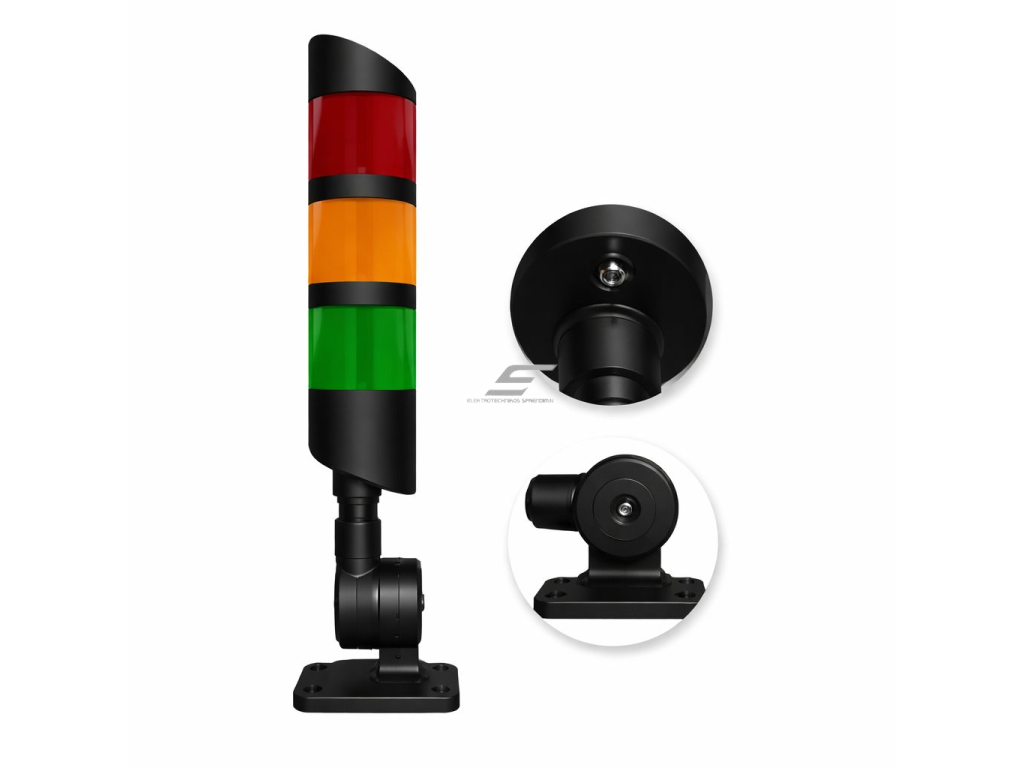

    Montavimas Apvalus pagrindas, sulankstomas lankstas
    Apsaugos klasė IP53
    Laikiklio spalva Juoda
    Srovės suvartojimas ≤ 0,17 A (4 W / 24 V, visos sekcijos + zumeris)
    Prijungimas Bendras maitinimo laidininkas + atskiri valdymo laidininkai kiekvienai sekcijai ir zumeriui
    Rekomenduojamas valdymo išėjimas PLC / relė 24 V DC, ≥ 0,2 A kanalui
    Matmenys, kabelio ilgis, garsumas dB Pagal gamintojo duomenų lapą – pateikiame pagal užklausą
    Taikymas Staklės, gamybos linijos, automatikos skydai, konvejeriai

    Pagrindinės funkcijos

    • Trijų spalvų signalizacija – standartinė RYG logika: klaida / įspėjimas / darbas.
    • 360° matomumas – lęšių konstrukcija išsklaido šviesą visomis kryptimis.
    • Integruotas zumeris – garsas dubliuoja kritinius signalus triukšmingoje aplinkoje.
    • Sulankstoma konstrukcija – apsauga nuo mechaninių pažeidimų transportuojant.
    • LED, 50 000 val. – be aptarnavimo per visą įrangos gyvavimo ciklą.
    • 24 V DC – tiesioginis jungimas prie PLC išėjimų ar relių be papildomo maitinimo.

    Kur naudojamas?

    • CNC staklės ir apdirbimo centrai – ciklo pabaigos ir klaidų indikacija
    • Gamybos ir pakavimo linijos – linijos būsena operatoriams ir meistrams
    • Konvejeriai ir logistikos sistemos – sustojimų signalizavimas

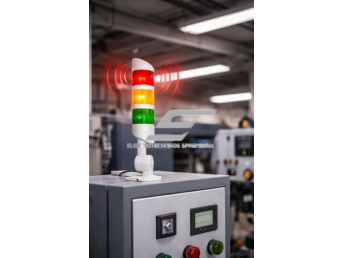

    • Automatikos ir valdymo skydai – PLC būsenos rodymas
    • Bandymų stendai ir laboratorinė įranga
    • Robotizuotos darbo vietos – saugos zonos būsena
    • Dirbtuvės ir garažai – proceso (pvz., kompresoriaus, presų) indikacija
    • Serverinės ir techninės patalpos – avarinių būsenų signalas

    Naudojimas pagal poreikį

    Buitiniam vartotojui.
    Dirbtuvėse ar garaže bokštelis rodo, kada įrenginys dirba, kada baigė ciklą ir kada įvyko klaida – nereikia stovėti šalia. Reikia tik 24 V DC maitinimo šaltinio ir paprastų jungiklių ar relių.
    Įmonėms ir gamybai.
    Vienodi bokšteliai ant visų staklių leidžia meistrui iš karto matyti, kuri linija stovi. Zumeris sumažina reakcijos laiką į klaidas, o sulankstoma konstrukcija apsaugo bokštelį perkeliant įrangą.
    Automatikos inžinieriui.
    Jungiama tiesiai prie PLC tranzistorinių ar relinių išėjimų (24 V DC, bendra apkrova 4 W). Kiekviena sekcija ir zumeris valdomi atskirai, todėl PLC programoje galima realizuoti mirksėjimą ar garsą tik konkrečioms klaidoms. Bendra srovė ≤0,17 A – tinka standartiniams 0,5 A tranzistoriniams išėjimams. Prieš jungiant patikrinkite bendro laidininko poliškumą (PNP/NPN suderinamumą). Ø50 mm dydis tinka, kur Ø70 bokšteliui trūksta vietos.

    Praktinis panaudojimas

    Pakavimo linijoje sumontuotas ES-M4-50SB, valdomas PLC. Žalia dega, kol linija dirba; kai baigiasi plėvelė, PLC įjungia geltoną ir operatorius pasiruošia keitimui; įstrigus gaminiui – raudona ir zumeris, linija stoja. Meistras iš kito cecho galo mato, kuri linija ir dėl kokios priežasties sustojo, o prastova sutrumpėja nuo kelių minučių iki sekundžių.

    Pliusai

    • Viskas viename – trys spalvos, zumeris ir tvirtinimas.
    • 360° matomumas – nereikia sukti bokštelio į operatoriaus pusę.
    • Kompaktiškas Ø50 mm – tinka mažoms staklėms ir skydams.
    • Sulankstomas – mažiau lūžių transportuojant.
    • Ekonomiškas – 4 W, LED be aptarnavimo.
    • Standartinė įtampa – 24 V DC kaip PLC ir jutikliai.

    Minusai / ribojimai

    • Tik 24 V DC – 230 V AC sistemoms reikia maitinimo šaltinio arba kito modelio.
    • IP53 – atsparus dulkėms ir purslams, bet netinka lauko sąlygoms be stogelio ar plovimo zonoms.
    • Kabelio ilgis ir gyslų žymėjimas – patikrinkite prieš projektuojant trasą; ilgesniam atstumui reikės jungiamosios dėžutės.
    • 3 sekcijos – ketvirtai spalvai (mėlynai) reikia kito modelio.
    • Ø50 mm mažesnis šviesos plotas nei Ø70 – dideliuose cechuose gali reikėti didesnio bokštelio.

    Saugos ir montavimo pastabos

    • Prijunkite tik prie 24 V DC – aukštesnė įtampa sugadins LED modulius.
    • Laikykitės poliškumo pagal kabelio žymėjimą; valdymo laidininkus junkite per PLC išėjimus arba reles (≥0,2 A kanalui).
    • Montuokite ant lygaus paviršiaus per apvalų pagrindą; lankstą užfiksuokite darbinėje padėtyje.
    • Netvirtinkite vietose, kur bokštelį gali kliudyti judančios dalys ar kranai – arba naudokite sulankstymo funkciją.
    • Lauke naudokite tik po stogeliu – IP53 nesaugo nuo lietaus srovės.
    • Laidus veskite per kabelio įvadą pagrinde ir apsaugokite nuo mechaninių pažeidimų.

    Greitas pasirinkimo gidas

    Spalvos
    raudona / geltona / žalia (RYG)
    Maitinimas
    24 V DC, 4 W
    Skersmuo
    Ø50 mm
    Apsauga
    IP53
    Tinka, kai reikia:
    • rodyti staklių ar linijos būseną trimis spalvomis;
    • garsinio signalo klaidoms triukšmingoje aplinkoje;
    • kompaktiško Ø50 mm bokštelio prie 24 V DC valdymo.
    Patikrinkite prieš naudojimą:
    • ar turite 24 V DC maitinimą ir valdymo išėjimus;
    • ar 3 spalvų pakanka (ar nereikia mėlynos / baltos);
    • ar aplinka atitinka IP53 (patalpa, be tiesioginio vandens);
    • ar montavimo vieta leidžia 360° matomumą.
    Svarbus priminimas:
    Signalinis bokštelis tik rodo būseną – jis nesustabdo įrenginio ir nepakeičia avarinio stabdymo (E-STOP) grandinės. Saugos funkcijos turi būti realizuotos atskirai pagal mašinų saugos reikalavimus.

    DUK

    Ar galima jungti prie 230 V?
    Ne, tik 24 V DC. Prie 230 V naudokite 230/24 V DC maitinimo šaltinį.
    Ar zumerį galima išjungti?
    Taip – zumeris valdomas atskiru laidininku, jį galima nejungti arba aktyvuoti tik su raudona sekcija.
    Ar sekcijos gali mirksėti?
    Standartinis režimas – pastovi šviesa; mirksėjimą patogiausia realizuoti PLC programoje, valdant sekcijos išėjimą.
    Ar tinka lauke?
    IP53 – tik po stogeliu, be tiesioginio lietaus ir plovimo.
    Kam skirtas lankstas?
    Bokštelį nulenkti transportuojant stakles ar kai jis nenaudojamas, kad nebūtų nulaužtas.
    Kiek srovės traukia bokštelis?
    Ne daugiau 0,17 A esant 24 V (4 W) – vienam PLC išėjimui tenka gerokai mažiau, todėl papildomų relių nereikia.

    Signalinis bokštelis su garsiniu signalu | LED

    ES-M4-50SB – trijų sekcijų LED signalinis bokštelis su zumeriu: raudona, geltona ir žalia, 360° matomumas, 24 V DC, 4 W, Ø50 mm, IP53, sulankstoma konstrukcija, juodas laikiklis. Skirtas staklių, gamybos linijų, konvejerių ir automatikos skydų būsenai rodyti su garsiniu kritinių įvykių signalu.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
