  • Nauja prekė   Signalinis kontaktas moduliniam automatiniam jungikliui | avarinio atjungimo signalas | 1 perjungiamas (C/O) | 6 A/230 V | FL3 EVO | Promfactor Baltic | F/AL

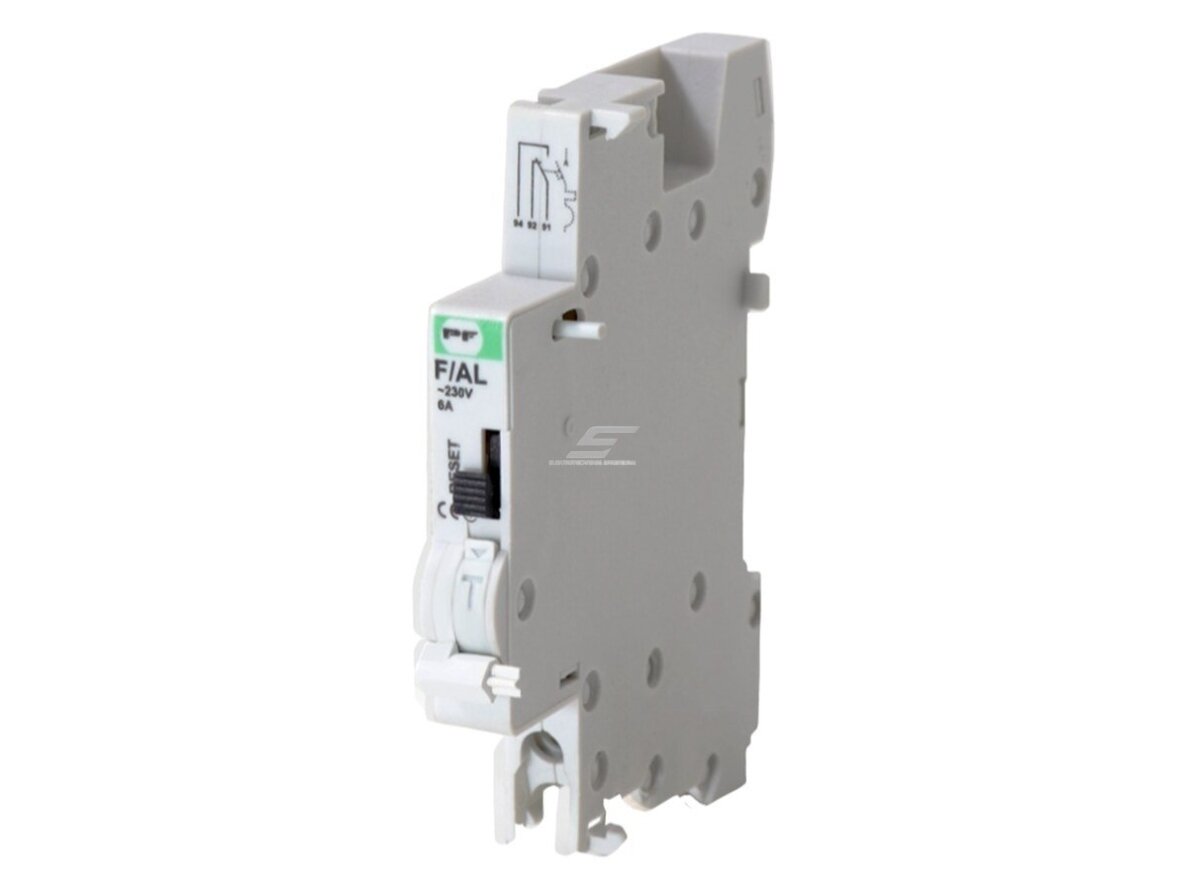

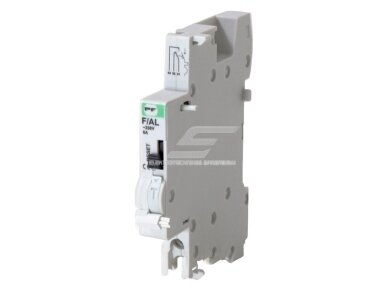

    Signalinis kontaktas moduliniam automatiniam jungikliui | avarinio atjungimo signalas | 1 perjungiamas (C/O) | 6 A/230 V | FL3 EVO | Promfactor Baltic | F/AL

    Kodas: F/AL
    Pasiteirauti apie prekę
    Kaina 4.11 € su PVM
    ( 3.40 € be PVM )

    F/AL – signalinis kontaktas FL3 EVO FB2-63, FB3-63, FB3-125 jungikliams: praneša apie avarinį atjungimą, 1 C/O kontaktas 6 A prie 230 V – BMS ir aliarmams.

  • Prekės aprašymas

    Signalinis kontaktas moduliniam automatiniam jungikliui | avarinio atjungimo signalas | 1 perjungiamas (C/O) | 6 A/230 V | FL3 EVO | Promfactor Baltic | F/AL

    F/AL (FL3) – Promfactor Baltic signalinis kontaktas moduliniams automatiniams jungikliams FB2-63 (Standart), FB3-63 ir FB3-125 (EVO). Jis signalizuoja avarinį jungiklio atjungimą – suveikus perkrovos ar trumpojo jungimo apsaugai. Vienas perjungiamas kontaktas, vardinė srovė 6 A prie ~230 V ir 3 A prie ~400 V, Ui 500 V, Uimp 4000 V, IP20 (gamintojo duomenys).

    Pagrindinė mintis:
    Dispečeriui svarbu atskirti, ar grupė išjungta sąmoningai, ar ją išjungė apsauga. F/AL persijungia tik avarinio suveikimo atveju – rankinis išjungimas aliarmo nesukelia, todėl signalizacija praneša tik apie realius gedimus.
    Funkcija
    avarinio atjungimo signalas
    Kontaktas
    1 perjungiamas (C/O)
    Vardinė srovė
    6 A/230 V, 3 A/400 V
    Suderinamumas
    FB2-63, FB3-63, FB3-125

    Veikimo principas

    F/AL montuojamas ant DIN bėgelio greta automatinio jungiklio ir sukabinamas su jo atkabinimo mechanizmu; laidai iki 2,5 mm² jungiami į kontakto gnybtus, užveržimo momentas 0,8 Nm.

    Įjungus automatinį jungiklį rankiniu būdu, signalinis kontaktas užima darbinę padėtį; jungikliui atsijungus suveikus apsaugai, kontaktas persijungia ir siunčia avarinį signalą. Kontakto apkrova – 6 A prie ~230 V ir 3 A prie ~400 V.

    Rezultatas – signalizacija, BMS ar SCADA gauna pranešimą tik apie avarinį atjungimą, o planinis išjungimas aliarmo nekelia.

    Kuo naudingas F/AL?
    Atskiria avariją nuo planinio išjungimo – dispečerinė gauna tik prasmingus aliarmus, o gedusi grupė randama iš karto.

    Techninės specifikacijos

    Prekės tipas Signalinis (avarinio atjungimo) kontaktas
    Gamintojas / kodas Promfactor Baltic / F/AL (FL3 EVO)
    Standartas IEC/EN 60947-5-1, IEC/EN 60947-1
    Suderinamumas FB2-63 (Standart), FB3-63 ir FB3-125 (EVO)
    Kontaktas 1 perjungiamas (C/O)
    Vardinė įtampa ~230/400 V
    Vardinė srovė 6 A (~230 V), 3 A (~400 V)
    Dažnis 50/60 Hz
    Komutacinis atsparumas 10 000 elektrinių / 15 000 mechaninių ciklų
    Izoliacijos įtampa Ui 500 V
    Impulsinė įtampa Uimp 4000 V
    Apsaugos laipsnis IP20
    Laidų skerspjūvis iki 2,5 mm²
    Užveržimo momentas 0,8 Nm
    Darbinė padėtis bet kokia
    Aukštis virš jūros lygio iki 2000 m
    Darbo temperatūra -25…+55 °C
    Sandėliavimo temperatūra -25…+70 °C
    Gamintojo garantija 5 metai; tarnavimo laikas ne mažiau kaip 15 metų

    Pagrindinės funkcijos

    • Avarinio atjungimo signalas – kontaktas persijungia suveikus jungiklio apsaugai.
    • Planinis išjungimas – be aliarmo – rankinis išjungimas nesukelia klaidingo pranešimo.
    • Perjungiamasis kontaktas – NO arba NC logika signalizacijai.
    • 6 A prie 230 V – tinka signalinėms lemputėms, sirenoms ir relių ritėms.
    • Suderinamumas su FB2 ir FB3 EVO – tas pats priedas skirtingoms jungiklių serijoms.
    • Bet kokia darbinė padėtis – montuojamas skyduose su bet kokia bėgelio orientacija.

    Kur naudojamas?

    • Dispečerizuoti pastatų skydai (BMS)
    • Ligoninių, duomenų centrų kritinių grupių skydai
    • Pramonės valdymo skydai su SCADA
    • Šaldymo kamerų ir šaldymo įrangos skydai
    • Gaisrinės ir apsaugos sistemų maitinimo grupės
    • Nuotoliniai objektai – siurblinės, bokštai, stotelės

    Naudojimas pagal poreikį

    Dispečerinių ir BMS integratoriui.
    F/AL atskiria avarinį FB3 EVO jungiklio suveikimą nuo rankinio išjungimo, todėl aliarmai kyla tik dėl gedimų.
    Kritinės infrastruktūros elektrikui.
    signalas apie suveikusią apsaugą leidžia greitai rasti išjungtą grupę ligoninėje ar duomenų centre.
    Šaldymo įrangos montuotojui.
    avarinis signalas 6 A prie 230 V kontaktu tiesiogiai įjungia sireną ar perduoda aliarmą į GSM modulį.

    Praktinis panaudojimas

    Jeigu šaldymo kameros grupę saugo FB3-63 jungiklis ir apie jo suveikimą reikia žinoti iškart, tada greta montuojamas F/AL, o jo kontaktas (iki 6 A prie 230 V) jungiamas į GSM aliarmo modulio įėjimą.

    Pritaikymo gidas: kaip naudojamas praktikoje

    F/AL naudojamas ten, kur svarbu žinoti ne padėtį, o avarinį suveikimą:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Kritinė grupė (ligoninė, serverinė) C/O → BMS aliarmo įėjimas Pranešimas tik suveikus apsaugai Kartu su F/A gaunama ir padėtis, ir avarijos signalas
    Šaldymo kamera NO → GSM aliarmo modulis SMS apie atjungtą šaldymą Patikrinkite modulio įėjimo įtampą
    Gamybos skydas NO → sirena ar švyturėlis Vietinė avarinė signalizacija Apkrova – iki 6 A prie 230 V
    Nuotolinė siurblinė C/O → telemetrijos valdiklis Gedimas matomas dispečerinėje Signalą derinkite su F/A padėties signalu

    Kaip parinkti EVO serijos priedą automatiniam jungikliui

    Poreikis Rekomenduojamas modelis
    Būsenos signalas ON/OFF (bet kokia priežastis) F/A (papildomas kontaktas FA3, 1 perjungiamas)
    Avarinio atjungimo signalas F/AL (signalinis kontaktas FL3) ← šis modelis
    Nuotolinis atjungimas 24 V, kairinis F/SR024L (nepriklausomas atkabiklis FSR3)
    Nuotolinis atjungimas 24 V, dešininis F/SR024R (nepriklausomas atkabiklis FSR3)
    Nuotolinis atjungimas 230 V, kairinis F/SR230L (nepriklausomas atkabiklis FSR3)
    Nuotolinis atjungimas 230 V, dešininis F/SR230R (nepriklausomas atkabiklis FSR3)
    Atjungimas dingus įtampai 230 V F/UV230R (minimalios įtampos atkabiklis FUV3)
    Rankenėlės blokavimas nuo įjungimo F/BS (valdymo rankenėlės blokiruotė FBS)
    Pajungimo blokavimas F/LC (pajungimo blokiruotė FLC)
    Papildomų / storesnių laidų prijungimas iš šono F/AD (adapteris FAD)
    Taisyklė: avarinio atjungimo signalui rinkitės F/AL, o jungiklio padėties (ON/OFF) signalui – F/A; jei reikia abiejų, montuokite abu priedus.
    Kada rinktis kitą sprendimą: kiti EVO serijos priedai – F/A (papildomas kontaktas), F/AL (signalinis kontaktas), F/SR024L / F/SR024R / F/SR230L / F/SR230R (nepriklausomi atkabikliai), F/UV230R (minimalios įtampos atkabiklis), F/BS (rankenėlės blokiruotė), F/LC (pajungimo blokiruotė), F/AD (adapteris); automatiniai jungikliai FB3-63 EVO (10 kA).

    Pliusai

    • Signalizuoja tik avarinį atjungimą
    • Perjungiamasis kontaktas
    • 6 A prie 230 V, 3 A prie 400 V
    • Tinka FB2-63, FB3-63, FB3-125
    • Bet kokia darbinė padėtis
    • Darbo temperatūra -25…+55 °C

    Minusai / ribojimai

    • Nerodo jungiklio padėties po rankinio išjungimo – tam skirtas F/A
    • Tik valdymo ir signalizacijos grandinėms
    • IP20 – tik uždarame skyde
    • Nesiunčia signalo apie nuotolinį atjungimą per F/SR – tik apie apsaugos suveikimą

    Saugos ir montavimo pastabos

    • Montuoja tik kvalifikuotas elektrikas, atjungęs automatinį jungiklį ir signalizacijos grandines.
    • Neviršykite kontakto ribų: 6 A prie 230 V, 3 A prie 400 V.
    • Laidus iki 2,5 mm² užveržkite 0,8 Nm momentu.
    • Signalizacijos grandinę saugokite atskiru automatu ar saugikliu.
    • Po montavimo patikrinkite signalinę grandinę pagal skydo patikros tvarką.

    Greitas pasirinkimo gidas

    avarinis signalas
    1 C/O
    6 A/230 V
    FB3 EVO
    FB2-63
    IP20
    Tinka, kai reikia:
    • reikia žinoti, kad jungiklis atsijungė suveikus apsaugai;
    • naudojami FB2-63, FB3-63 ar FB3-125 jungikliai;
    • signalas vedamas į BMS, SCADA, GSM modulį ar sireną.
    Patikrinkite prieš naudojimą:
    • ar reikia avarinio signalo (F/AL), ar padėties signalo (F/A);
    • ar šalia jungiklio yra vietos priedui;
    • ar signalinės grandinės srovė neviršija 6 A prie 230 V.
    Svarbus priminimas: F/AL praneša tik apie avarinį suveikimą; jungiklio padėtį ON/OFF rodo papildomas kontaktas F/A.

    DUK

    Ką signalizuoja F/AL?
    F/AL signalizuoja avarinį automatinio jungiklio atjungimą suveikus apsaugai.
    Ar F/AL suveikia išjungus jungiklį rankiniu būdu?
    Ne, rankinis išjungimas avarinio signalo nesukelia.
    Kokiems jungikliams tinka F/AL?
    Jis tinka FB2-63 (Standart), FB3-63 ir FB3-125 (EVO) automatiniams jungikliams.
    Kokią srovę gali perjungti kontaktas?
    Kontaktas perjungia 6 A prie ~230 V ir 3 A prie ~400 V.
    Kuo F/AL skiriasi nuo F/A?
    F/AL praneša apie avarinį suveikimą, o F/A rodo jungiklio padėtį ON/OFF.
    Ar galima F/AL ir F/A montuoti kartu?
    Taip, kartu jie suteikia ir padėties, ir avarinio atjungimo signalą.

    Signalinis kontaktas moduliniam automatiniam jungikliui | avarinio atjungimo signalas | 1 perjungiamas (C/O) | 6 A/230 V | FL3 EVO | Promfactor Baltic | F/AL

    Promfactor Baltic F/AL (FL3 EVO) – signalinis kontaktas FB2-63, FB3-63 ir FB3-125 automatiniams jungikliams, praneša apie avarinį atjungimą, 1 perjungiamas kontaktas 6 A/230 V – BMS, SCADA ir aliarmo sistemoms.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
