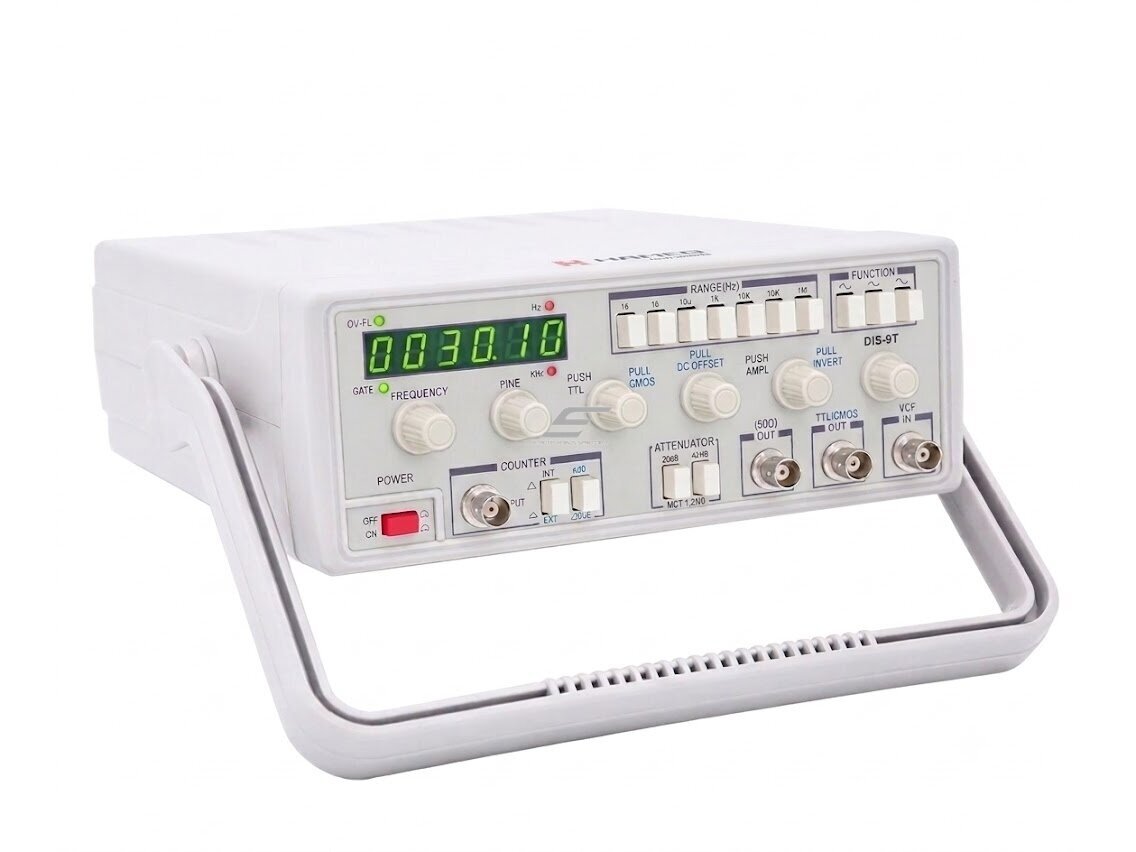

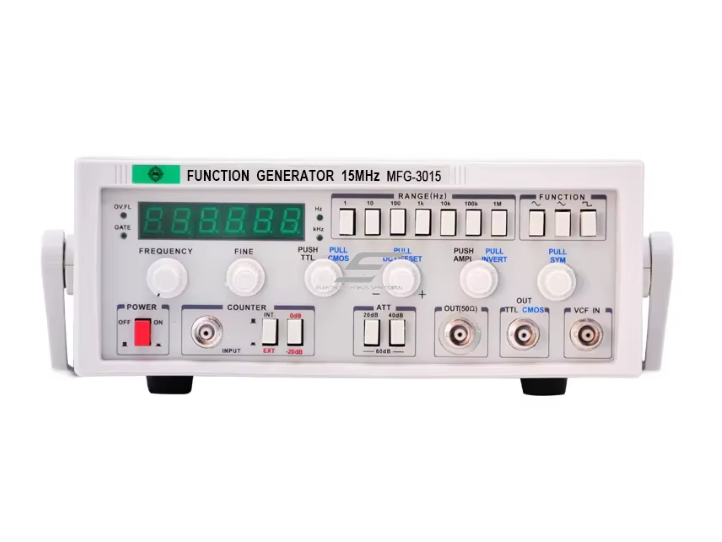

Signalų | funkcijų generatorius | 0.1 Hz–10 MHz | elektronikos testavimui ir remontui | sinusinė, trikampė, stačiakampė, impulsinė ir rampos banga

Techninės specifikacijos

• Produkto tipas: funkcijų generatorius / signalų generatorius
• Tipas: nešiojamas
• Dažnio diapazonas: 0.1 Hz – 10 MHz
• Dažnio rezoliucija: 0.1 Hz
• Amplitudės rezoliucija: 1.0 mV
• Generuojamos bangos formos: sinusinė banga, trikampė banga, stačiakampė banga, teigiamas impulsas, neigiamas impulsas, teigiama rampos banga, neigiama rampos banga
• Išėjimo varža: 500 Ω ±10 %
• Išėjimo amplitudė: ne mažesnė kaip 20 Vp-p, kai grandinė atvira
• Išėjimo amplitudė su apkrova: apie 10 Vp-p, esant 50 Ω apkrovai
• DC poslinkis: 0 – ±10 V, tolygiai reguliuojamas
• Simetrijos reguliavimo diapazonas: 90:10 – 10:90
• Stačiakampės bangos kilimo laikas: <100 ns
• Sinusinės bangos iškraipymas: <1 % diapazone 10 Hz – 100 kHz
• Dažnio atsakas: 0.1 Hz – 100 kHz: < ±0.5 dB; 100 kHz – 2 MHz: < ±1 dB
• TTL / CMOS išėjimas: yra
• TTL loginis lygis: žemas lygis: <0.4 V; aukštas lygis: >3.5 V
• CMOS loginis lygis: žemas lygis: <0.5 V; aukštas lygis: nuo 5 V iki 14 V, tolygiai reguliuojamas
• TTL kilimo laikas: <50 ns
• VCF įėjimas: yra
• VCF įėjimo įtampa: -5 V – 0 V ±10 %
• Maksimalus VCF volt-control diapazonas: 1000:1
• VCF įėjimo signalas: DC – 1 kHz
• Dažnio skaitiklio matavimo diapazonas: 1 Hz – 30 MHz
• Dažnio skaitiklio įėjimo varža: ne mažesnė kaip 1 MΩ / 20 pF
• Dažnio skaitiklio jautrumas: 100 mVrms
• Maksimali dažnio skaitiklio įėjimo įtampa: 150 V AC + DC
• Dažnio skaitiklio įėjimo slopinimas: 20 dB
• Dažnio skaitiklio tikslumas: < ±0.003 % ±1 skaitmuo

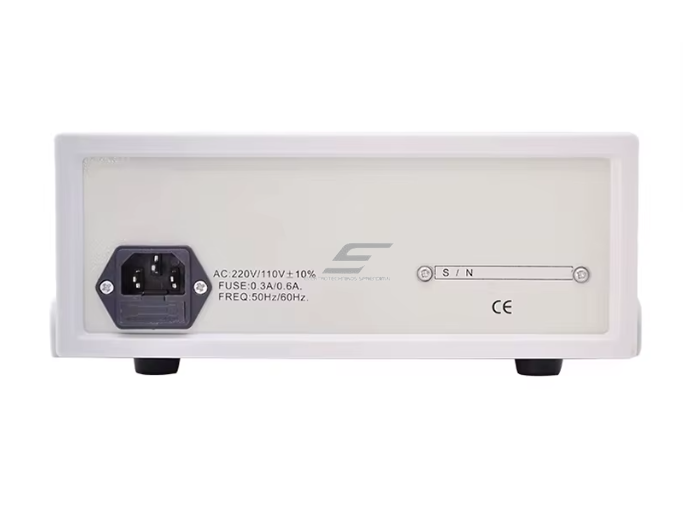

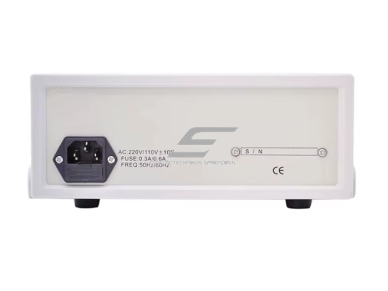

• Maitinimas: 230 V, 50 / 60 Hz
• Matmenys: 310 x 100 x 260 mm
• Svoris: apie 4 kg

Funkcijos

• Skirtingų bangos formų generavimas – generuoja sinusinę, trikampę, stačiakampę, impulsinę ir rampos bangą, todėl tinka įvairių elektroninių grandinių bandymams
• Reguliuojama išėjimo amplitudė – signalo stiprumą galima pritaikyti pagal testuojamos grandinės poreikį
• DC poslinkio reguliavimas – leidžia keisti signalo padėtį įtampos ašyje, kai reikia testuoti grandines su pastovios įtampos poslinkiu
• TTL / CMOS išėjimas – tinka mikrovaldiklių, loginių grandinių ir skaitmeninių įėjimų testavimui
• VCF dažnio valdymo funkcija – dažnį galima valdyti išorine įtampa, naudinga moduliavimo ir automatikos bandymams
• Integruotas dažnio skaitiklis – leidžia matuoti išorinių signalų dažnį nuo 1 Hz iki 30 MHz
• Maži sinusinės bangos iškraipymai – mažesnis nei 1 % iškraipymas 10 Hz–100 kHz diapazone leidžia naudoti prietaisą garso, filtrų ir analoginių grandinių testavimui

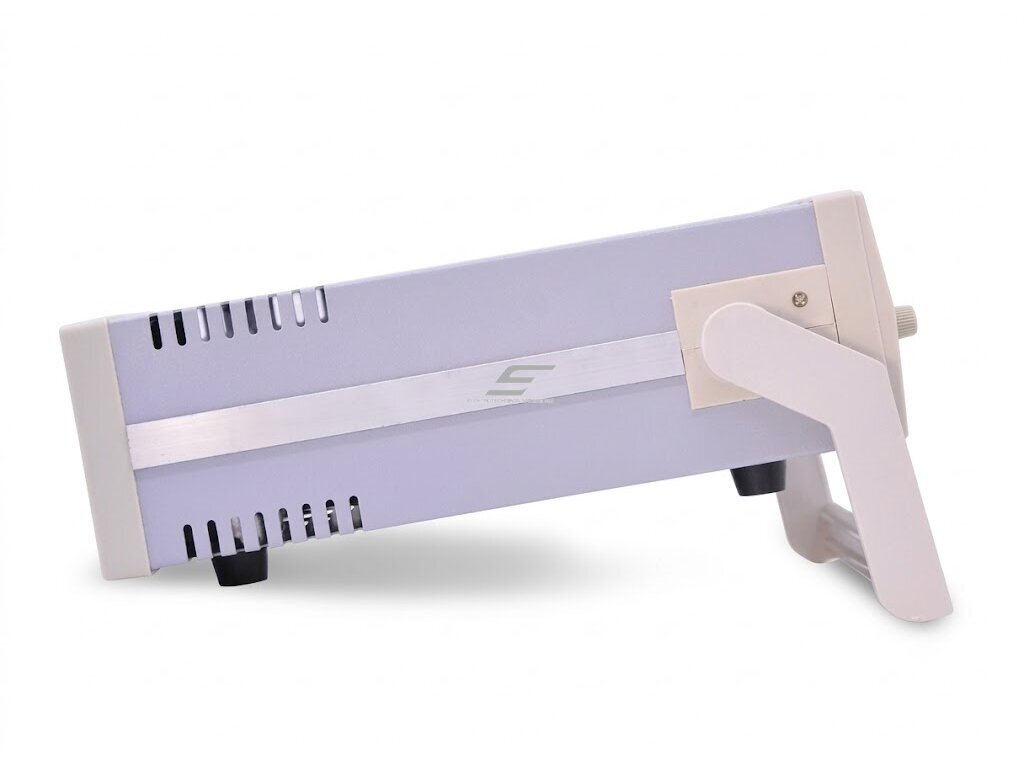

• Nešiojamas konstrukcijos tipas – patogu naudoti laboratorijoje, servise, mokymo klasėje ar dirbtuvėse

Naudojimas

• Buitiniam vartotojui ir elektronikos mėgėjui: Gali būti naudojamas mokantis elektronikos, tikrinant paprastas elektronines schemas, stiprintuvus, garso modulius, LED valdiklius, jutiklių grandines ar mikrovaldiklių įėjimus.
• Elektromontuotojui: Gali būti aktualus tikrinant valdymo grandines, automatikos įėjimus, impulsinius signalus, jutiklių imitavimą ar ieškant gedimų silpnų signalų sistemose. Jis gali būti naudojamas kaip bandomojo signalo šaltinis, kai reikia įsitikinti, ar įranga tinkamai reaguoja į įėjimo signalą.

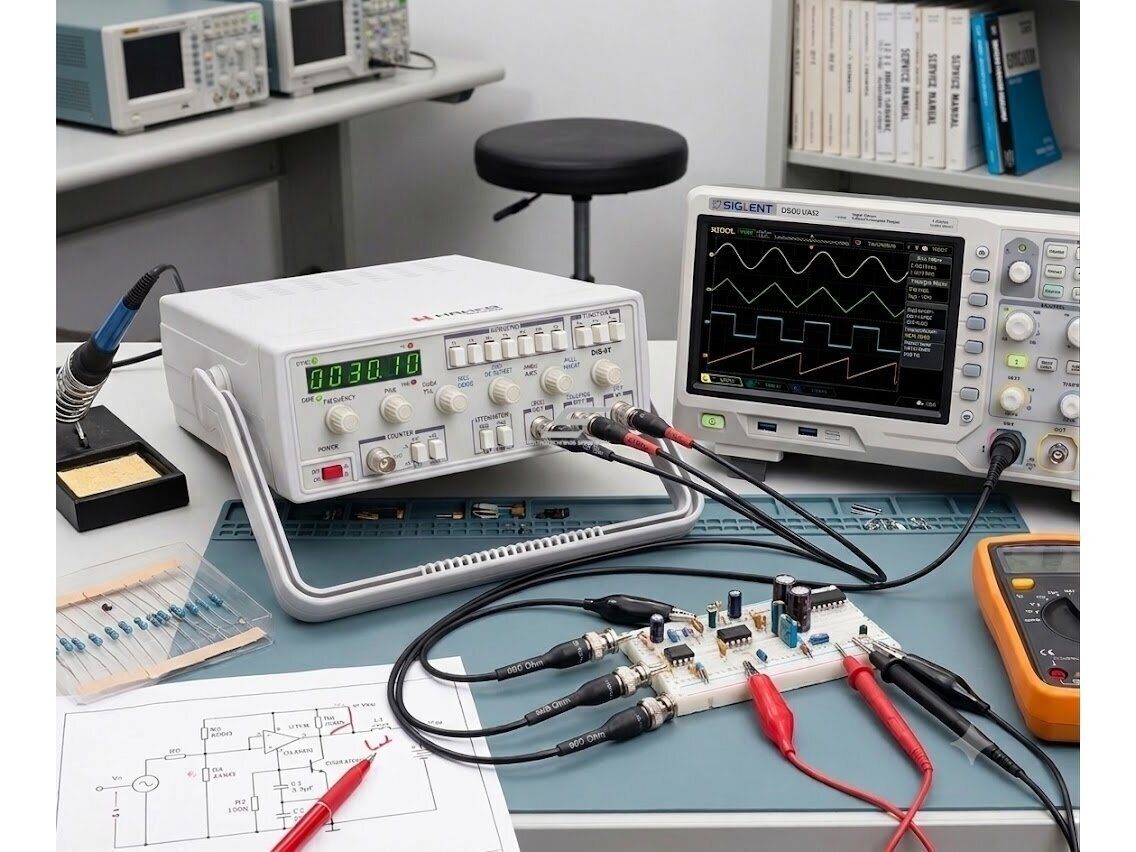

• Elektronikos inžinieriui: Tinka prototipų kūrimui, analoginių ir skaitmeninių grandinių bandymams, dažninių charakteristikų tikrinimui, stiprintuvų, filtrų, impulsinių grandinių ir valdiklių testavimui.
• Serviso specialistui: Generatorius padeda greičiau nustatyti gedimus elektroninėse grandinėse. Jį galima naudoti paduodant žinomą signalą į testuojamą grandinę ir stebint, kaip įrenginys reaguoja.
• Laboratorijoms ir mokymo įstaigoms: Tinkamas pasirinkimas mokymo klasėms, elektronikos laboratorijoms ir praktiniams darbams. Jis leidžia studentams ir mokiniams realiai pamatyti skirtingas bangos formas, atlikti matavimus, tirti grandinių reakciją į skirtingus signalus ir mokytis naudotis matavimo įranga.
• Automatikos specialistui: Gali būti naudojamas signalų imitavimui, valdiklių įėjimų testavimui, impulsinių signalų formavimui ir dažnio valdymo bandymams. VCF funkcija ir TTL / CMOS išėjimas leidžia prietaisą pritaikyti įvairioms valdymo bei diagnostikos užduotims.

Pliusai

• Platus dažnio diapazonas (0.1 Hz–10 MHz)
• Generuoja kelias bangos formas: sinusinę, trikampę, stačiakampę, impulsinę ir rampos bangą
• Tinka tiek analoginių, tiek skaitmeninių grandinių testavimui
• Tinka elektronikos remontui, laboratorijoms, mokymo įstaigoms ir automatikos bandymams

Minusai

• Netinka didelės galios apkrovų maitinimui – tai signalų generavimo ir testavimo prietaisas
• Prieš jungiant prie jautrių grandinių būtina patikrinti išėjimo amplitudę, DC poslinkį ir loginio signalo lygį

Kur dažniausiai naudojamas šis funkcijų generatorius?

• Šis generatorius dažniausiai naudojamas elektronikos laboratorijose, remonto dirbtuvėse, mokymo įstaigose, servisuose ir automatikos sistemų bandymuose. Jis skirtas elektroninių grandinių testavimui, signalų imitavimui ir gedimų paieškai.

Kokias bangos formas gali generuoti šis funkcijų generatorius?

• Įrenginys gali generuoti sinusinę, trikampę, stačiakampę, teigiamą ir neigiamą impulsinę bei teigiamą ir neigiamą rampos bangą.

Ką reiškia VCF funkcija?

• VCF reiškia „Voltage Control Frequency“ – dažnio valdymą įtampa. Tai reiškia, kad generatoriaus dažnis gali būti valdomas išoriniu įtampos signalu. Ši funkcija naudinga moduliavimo, automatikos ir eksperimentinėse sistemose.

Ar jis tinka automatikos sistemoms?

• Taip, funkcijų generatorius gali būti naudojamas automatikos sistemų diagnostikai, valdiklių įėjimų tikrinimui, impulsinių signalų imitavimui ir dažnio valdymo bandymams. Ypač naudinga TTL / CMOS išėjimo ir VCF dažnio valdymo funkcija.
