    Simistorinis ventiliatoriaus greičio reguliatorius | Modbus RTU | 1,5A | 230VAC | virštinkinis/potinkinis | Sentera Controls | SDX-1-15-DM

    Kodas: SDX-1-15-DM
    Pasiteirauti apie prekę
    Kaina 71.40 € su PVM
    ( 59.01 € be PVM )
    111.39 € Sutaupykite 39.99 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Simistorinis ventiliatoriaus greičio reguliatorius | Modbus RTU | 1,5A | 230VAC | virštinkinis/potinkinis | Sentera Controls | SDX-1-15-DM

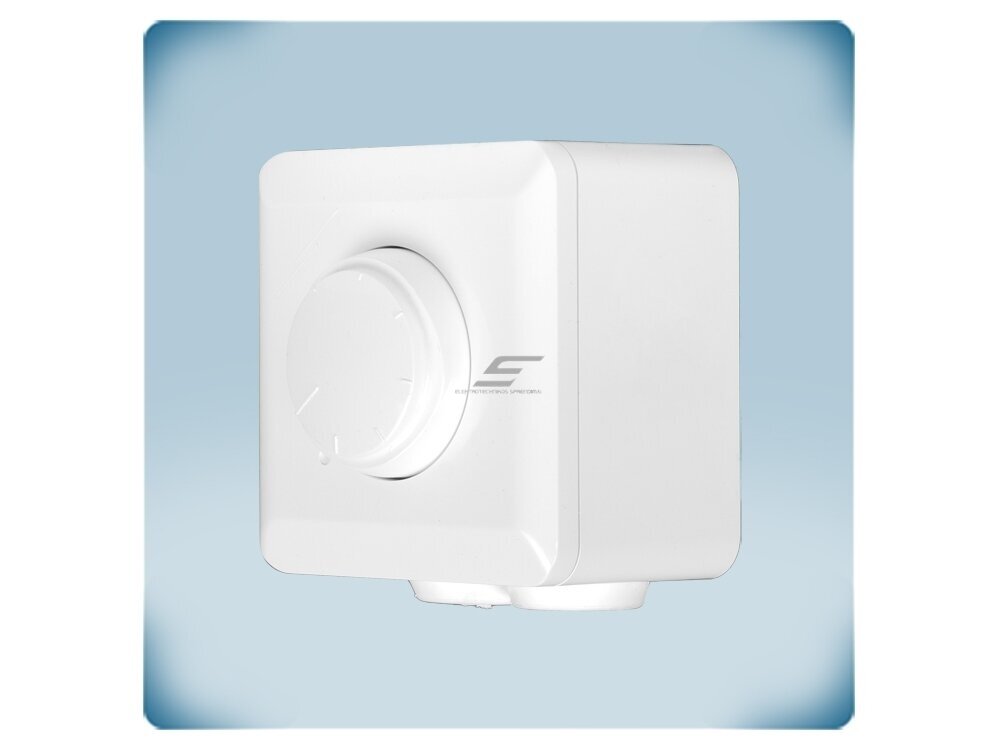

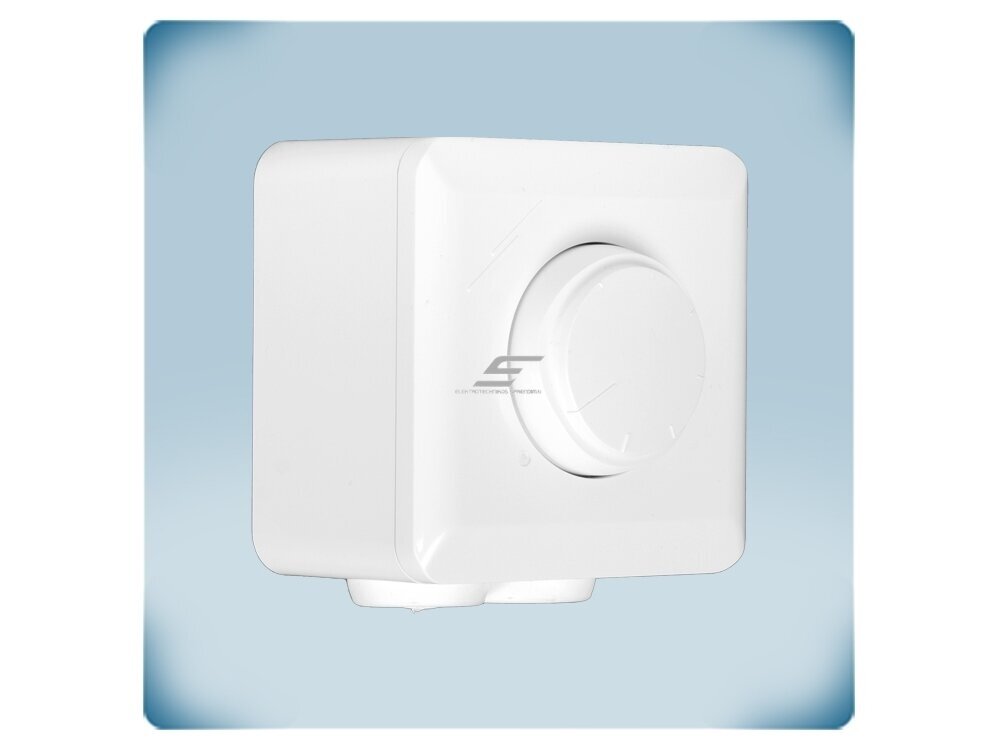

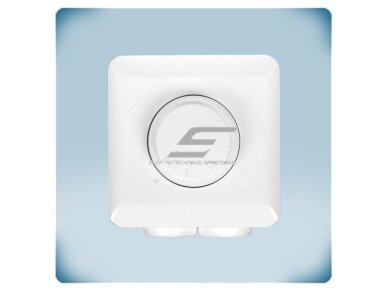

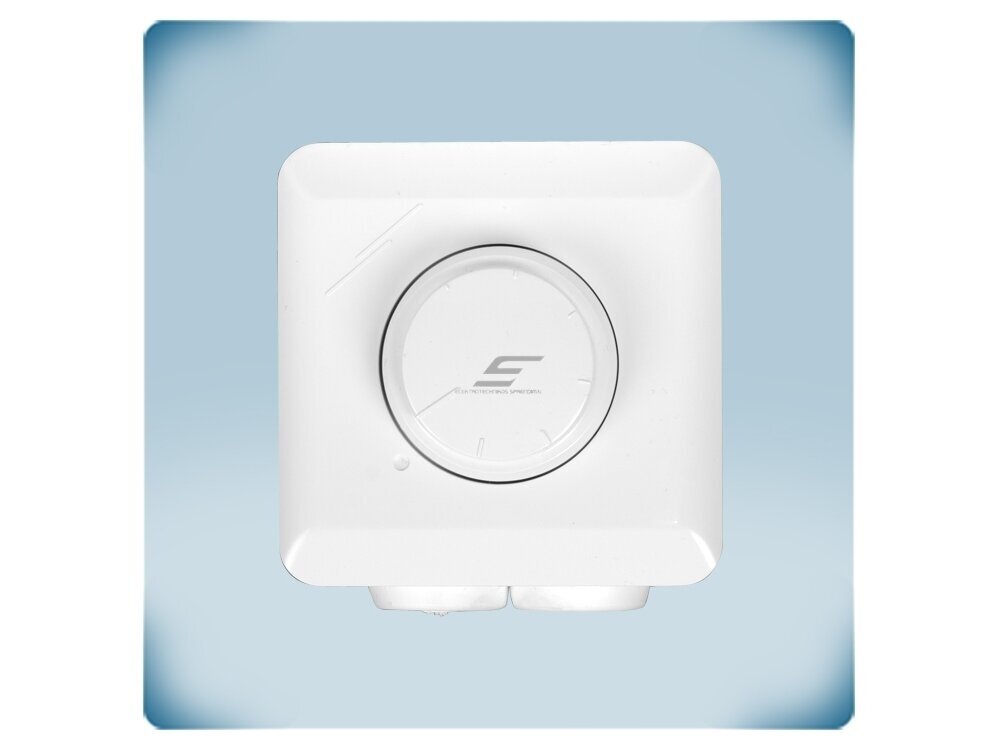

    SDX-1-15-DM – Sentera Controls elektroninis greičio reguliatorius su rankenėle ir Modbus RTU ryšiu vienfaziams įtampa valdomiems AC ventiliatoriams iki 1,5 A. Montuojamas virštinkiniu (IP54) arba potinkiniu (IP44) būdu – kaip įprastas sieninis jungiklis.

    Pagrindinė mintis:
    Rankenėlė patalpoje – žmogui, Modbus RTU – sistemai. Greitį galima nustatyti ranka, o per Modbus apriboti ribas, pakeisti kryptį ar visai išjungti rankinį valdymą.
    Kam skirtas SDX-1-15-DM:
    Šis modelis skirtas nedidelės galios ventiliatoriams (iki 1,5 A) – vienam ar dviem kanaliniams ar ašiniams ventiliatoriams biure, vonioje, virtuvėje ar nedidelėje patalpoje.
    Variklio srovė
    0,1–1,5 A
    Valdymas
    Rankenėlė / Modbus RTU
    Maitinimas
    230 VAC ±10 %, 50–60 Hz
    Montavimas
    Virštinkinis IP54 / potinkinis IP44

    Veikimo principas

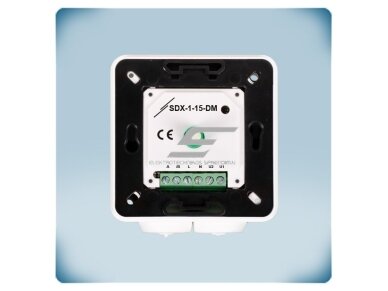

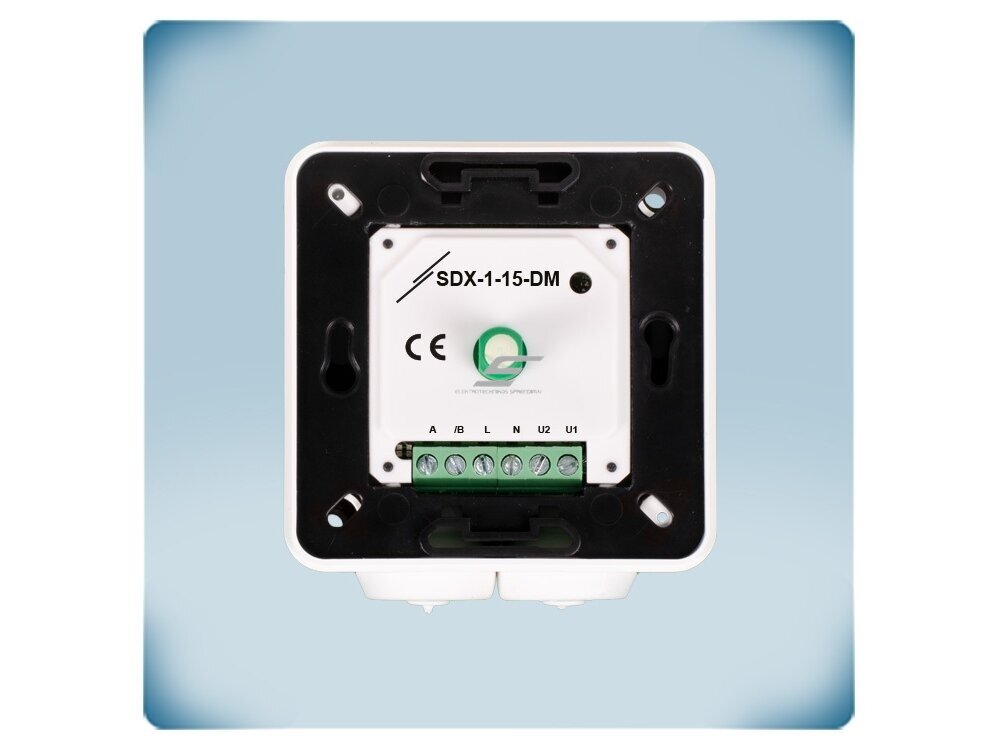

    Reguliatorius montuojamas ant sienos arba į potinkinę dėžutę. Prijungiamas maitinimas (L, N), variklis (U1, U2) ir, jei reikia, Modbus RTU linija (A, B).

    Reguliavimas – fazinis: keičiama variklio maitinimo įtampos efektinė vertė, todėl išėjimo įtampa nėra grynai sinusinė. Us – maitinimo įtampa (230 VAC).

    Greitis nustatomas integruota rankenėle tarp min. (20–70 % Us) ir maks. (75–100 % Us) ribų. Per Modbus RTU galima keisti ribas, sukimo kryptį (min.→maks. arba maks.→min.), paleidimo režimą, išjungti rankenėlę ir valdyti greitį nuotoliniu būdu.

    Rezultatas – ventiliatorius dirba tokiu greičiu, kokio reikia, ir sunaudoja mažiau elektros nei dirbdamas nuolat visu greičiu. Inžinieriaus pastaba: AC asinchroniniam varikliui mažinant įtampą didėja slydimas ir nuostoliai rotoriuje, todėl sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Kai svarbiausias energijos efektyvumas – rinkitės EC ventiliatorių; kai būtinas visiškai tylus darbas mažu greičiu – transformatorinį reguliatorių su sinusine išėjimo įtampa.

    Kuo naudingas SDX-1-15-DM?
    Kompaktiškas sieninis reguliatorius, kuris vienu metu yra ir patogus rankinis valdiklis, ir Modbus įrenginys – tinka ten, kur patalpoje reikia rankenėlės, bet BMS turi matyti ir riboti nustatymus.

    Techninės specifikacijos

    Prekės tipas Elektroninis ventiliatoriaus greičio reguliatorius su rankenėle ir Modbus RTU
    Gamintojas / kodas Sentera Controls / SDX-1-15-DM
    Serija SDX-1-DM (1,5 / 2,5 A)
    Maitinimo įtampa 230 VAC ±10 %, 50–60 Hz
    Variklio srovė 0,1–1,5 A
    Maks. išėjimo riba 75–100 % Us
    Min. išėjimo riba 20–70 % Us
    Valdymas Integruota rankenėlė; Modbus RTU (rankenėlę galima išjungti)
    Sukimo kryptis Min.→maks. arba maks.→min. (nustatoma per Modbus RTU)
    Paleidimo režimas Minkštas arba greitas
    Apsauga Nuo perkaitimo
    Apsaugos klasė IP54 virštinkinis / IP44 potinkinis (EN 60529)
    Darbo aplinka 0…+40 °C, 5–85 % rH be kondensacijos
    Gnybtai Varžtiniai, iki 2,5 mm², žingsnis 5 mm
    Svoris 0,16 kg (neto)
    Atitiktis LVD (EN 60730-1), EMC 2014/30/ES (EN 61000-6-1, EN 61000-6-3, EN 61000-3-2), RoHS 2011/65/ES, WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Rankenėlė – paprastas greičio nustatymas tiesiai patalpoje.
    • Modbus RTU – greitis, ribos ir būsena valdomi iš BMS; rankinį valdymą galima išjungti.
    • Reguliuojamos ribos – min. riba užtikrina, kad variklis visada įsisuktų; maks. riba apriboja greitį ir triukšmą.
    • Pasirenkama kryptis – rankenėlė gali didinti arba mažinti greitį – kaip įprasta objekte.
    • Minkštas / greitas paleidimas – sklandus arba užtikrintas variklio įsisukimas.
    • Montavimas – virštinkinis arba į potinkinę dėžutę.
    • SenteraWeb – per Sentera interneto modulį reguliatorių galima prijungti prie SenteraWeb debesies – nuotolinis valdymas, stebėjimas ir įspėjimai per internetą.

    Kur naudojamas?

    • Biurai, posėdžių kambariai, viešbučių numeriai
    • Vonios ir virtuvės ištraukimas
    • Mažos dirbtuvės, sandėliukai
    • Objektai su BMS, kur patalpoje reikalingas rankinis valdymas
    • Senų sieninių reguliatorių keitimas

    Naudojimas pagal poreikį

    Elektrikui.
    Montuojamas kaip įprastas sieninis jungiklis – virštinkiniu arba potinkiniu būdu.
    BMS integratoriui.
    Per Modbus galima riboti ar perimti rankinį valdymą ir matyti būseną.
    Patalpos naudotojui.
    Paprasta rankenėlė greičiui nustatyti.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai SDX-1-15-DM pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Biuras, posėdžių kambarys Ventiliatorius → U1, U2 Greitį nustato patalpos naudotojas rankenėle Nustatykite min. ribą, kad variklis visada įsisuktų
    Viešbutis, biurų pastatas su BMS Modbus RTU → A, B BMS mato būseną ir riboja nustatymus kiekvienoje patalpoje Kiekvienam reguliatoriui – atskiras adresas
    Centralizuotas valdymas Modbus RTU, rankenėlė išjungta Greitį nustato tik BMS, naudotojas jo pakeisti negali Rankenėlė išjungiama per Modbus
    Ištraukimas vonioje ar virtuvėje Kanalinis ar ašinis ventiliatorius → U1, U2 Tylus darbas mažu greičiu, pilnas – kai reikia Patikrinkite, ar variklis tinka įtampos reguliavimui

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A SDX-1-15-DM (1,5 A) ← šis modelis
    1,5–2,5 A SDX-1-25-DM (2,5 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Paleidimo srovė gamintojo jau įskaičiuota, papildomos atsargos nereikia. Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite. Didesnėms srovėms ar automatikai su 0-10 VDC rinkitės EVS-1 seriją.
    Kada rinktis kitą sprendimą: reikia valdyti jutikliu (0-10 VDC) – EVS-1 serija; nereikia Modbus – SDX-1-DT (rankenėlė su jungikliu); EC ventiliatoriui – EC potenciometrą; trifaziam varikliui – trifazį transformatorinį reguliatorių.

    Pliusai

    • Rankenėlė ir Modbus RTU viename
    • Rankinį valdymą galima išjungti per Modbus
    • Reguliuojamos ribos ir kryptis
    • Virštinkinis arba potinkinis montavimas
    • Apsauga nuo perkaitimo
    • Kompaktiškas

    Minusai / ribojimai

    • Maža galia – variklio srovė iki 1,5 A
    • Nėra analoginio 0-10 VDC įėjimo
    • Nėra nereguliuojamo L1 išėjimo
    • Tik vienfaziams įtampa valdomiems varikliams; EC ventiliatoriams netinka
    • Išėjimo įtampa nesinusinė – kai kurie varikliai mažu greičiu gali girdimai ūžti

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Gaminį montuokite taip, kad gnybtai ir sandarikliai būtų apačioje.
    • Patikrinkite, ar variklis tinka įtampos reguliavimui ir ar jo srovė patenka į 0,1–1,5 A ribas.
    • Skirtas tik naudojimui patalpose (0…+40 °C).

    Greitas pasirinkimo gidas

    1,5 A
    230 VAC
    Rankenėlė
    Modbus RTU
    IP54 / IP44
    Tinka, kai reikia:
    • patalpoje reikalinga rankenėlė;
    • BMS turi matyti ar riboti nustatymus;
    • ventiliatoriaus srovė – iki 1,5 A.
    Patikrinkite prieš naudojimą:
    • variklio srovę ir ar jis reguliuojamas įtampa;
    • montavimo būdą (virštinkinis ar potinkinis);
    • ar reikalingas Modbus – jei ne, pakanka SDX-1-DT.
    Svarbus priminimas: SDX-1-15-DM nevaldo EC ventiliatorių ir trifazių variklių.

    DUK

    Ar galima naudoti be Modbus?
    Taip, rankenėlė veikia ir neprijungus Modbus linijos.
    Ar galima išjungti rankenėlę?
    Taip, per Modbus RTU – tada greitį nustato tik BMS.
    Ar galima pakeisti sukimo kryptį?
    Taip, per Modbus pasirenkama min.→maks. arba maks.→min.
    Kokia apsaugos klasė?
    Virštinkiniu būdu – IP54, potinkiniu – IP44.
    Ar tinka EC ventiliatoriams?
    Ne, tik vienfaziams įtampa valdomiems AC varikliams.

    Simistorinis ventiliatoriaus greičio reguliatorius | Modbus RTU | 1,5A | 230VAC | virštinkinis/potinkinis | Sentera Controls | SDX-1-15-DM

    Sentera SDX-1-15-DM – sieninis ventiliatoriaus greičio reguliatorius su rankenėle ir Modbus RTU, 0,1–1,5 A, 230 VAC, virštinkinis IP54 arba potinkinis IP44 – patalpoms, kuriose reikia ir rankinio, ir centralizuoto valdymo.
