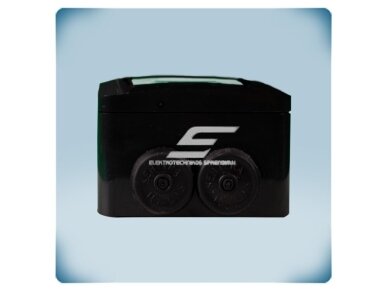

    Nauja prekė   -48.81€Skaitmeninis EC ventiliatoriaus greičio reguliatorius | Sentera Controls | RDCV9-AD-BK 4

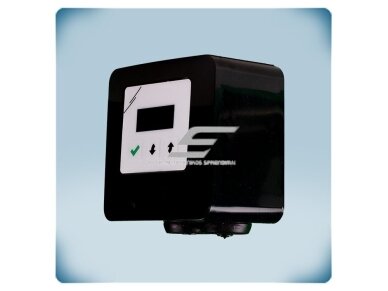

    Skaitmeninis EC ventiliatoriaus greičio reguliatorius | Sentera Controls | RDCV9-AD-BK

    Kodas: RDCV9-AD-BK
    Pasiteirauti apie prekę
    Kaina 87.17 € su PVM
    ( 72.04 € be PVM )
    135.98 € Sutaupykite 48.81 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Skaitmeninis EC ventiliatoriaus greičio reguliatorius | Sentera Controls | RDCV9-AD-BK

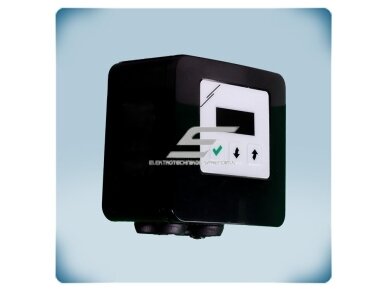

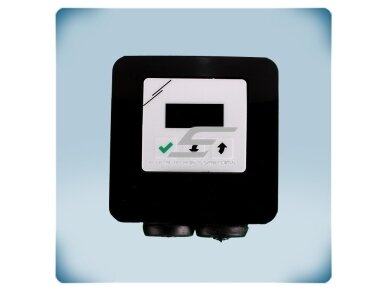

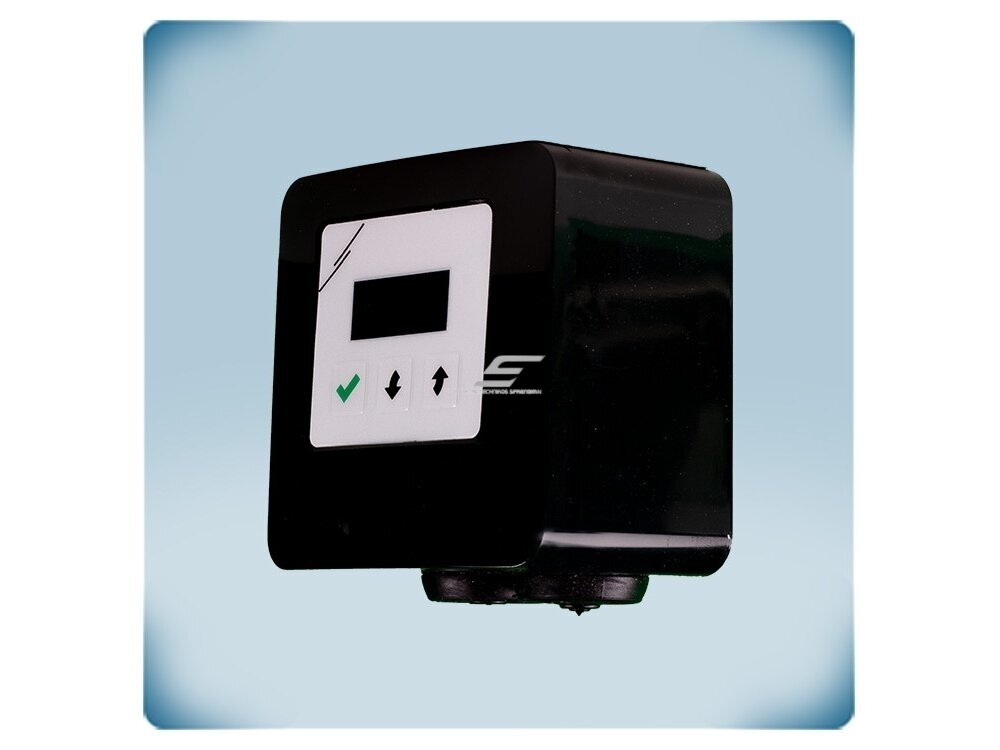

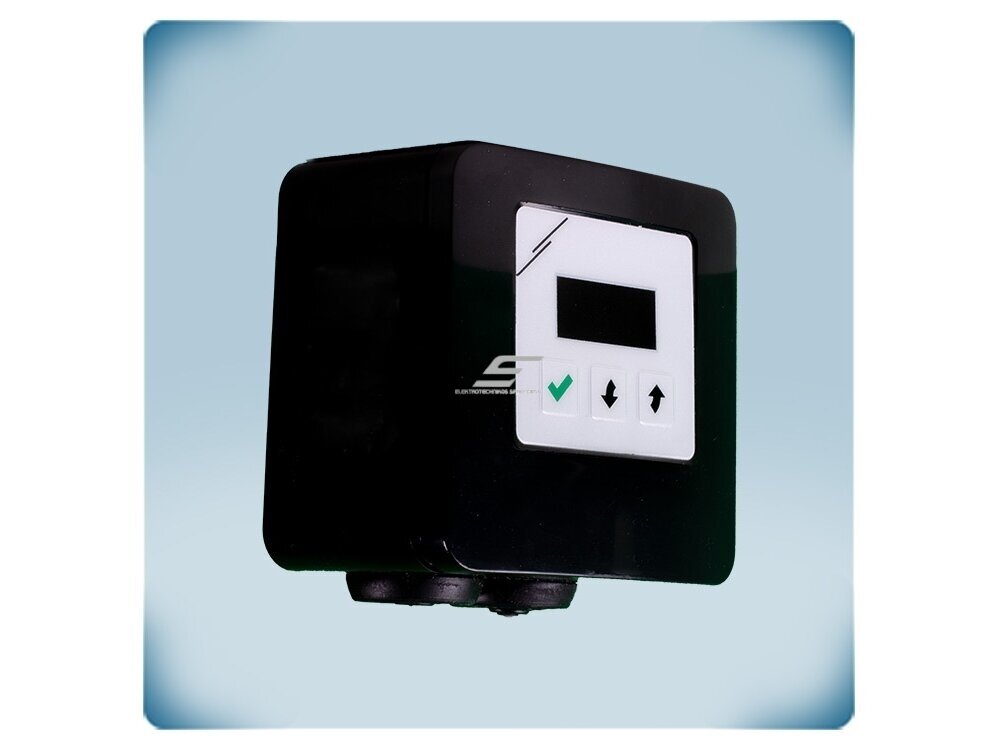

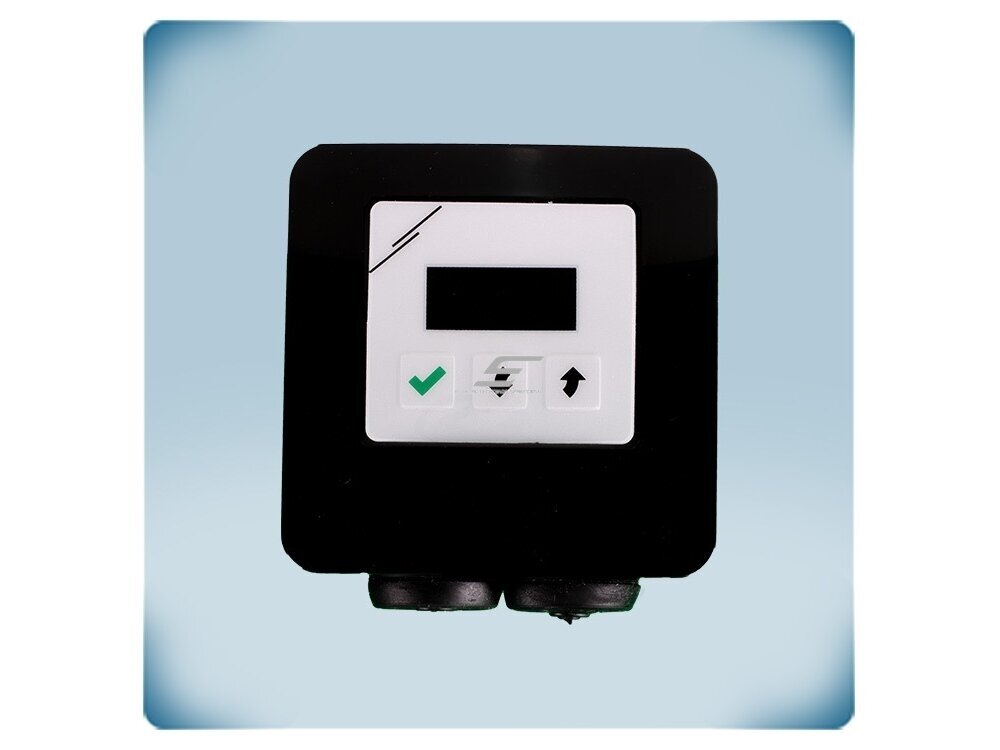

    RDCV9-AD-BK – Sentera Controls skaitmeninis EC ventiliatoriaus greičio reguliatorius (antracito spalvos korpusas) su 3 skaitmenų LED ekranu, 3 mygtukų klaviatūra ir Modbus RTU. Maitinamas 110–230 VAC, išėjimas – 0-10 VDC, 0-20 mA arba PWM, tolygus arba 2–10 pakopų.

    Pagrindinė mintis:
    Vietoj rankenėlės – mygtukai ir ekranas: naudotojas mato tikslią nustatytą vertę ar pakopą, o montuotojas meniu nustato signalo tipą, ribas, pakopų skaičių ir paleidimo vertę be jokių trimerių.
    Maitinimas
    110–230 VAC ±10 %
    Išėjimas
    0-10 VDC / 0-20 mA / PWM
    Valdymas
    LED ekranas, 3 mygtukai, Modbus RTU
    Režimas
    Tolygus arba 2–10 pakopų

    Veikimo principas

    Reguliatorius jungiamas prie 110–230 VAC (L, N), valdomo įrenginio įėjimo (Ao, GND) ir, jei reikia, Modbus RTU linijos (A, /B). Montuojamas potinkiniu arba virštinkiniu būdu.

    Tai ne galios reguliatorius: jis formuoja valdymo signalą EC ventiliatoriui, pavarai, apšvietimui ar kitai sistemai, o variklio srovė per jį neteka.

    Išėjimas: 0-10 VDC (min. 0–8 VDC, maks. 4–10 VDC, RL ≥ 10 kΩ), 0-20 mA (min. 0–16 mA, maks. 8–20 mA, RL ≤ 500 Ω) arba 0–100 % PWM (min. 0–80 %, maks. 20–100 %, RL ≥ 10 kΩ; atviras kolektorius, vidinis 12 VDC). Galima tolygi arba 2–10 pakopų reguliavimo kreivė ir nustatoma paleidimo vertė ar pakopa.

    Inžinieriaus pastaba: pakopinis režimas patogus naudotojui (pvz., 3 aiškios vėdinimo pakopos), o paleidimo vertė užtikrina, kad EC ventiliatorius užtikrintai įsisuktų.

    Kuo naudingas RDCV9-AD-BK?
    Ekranas, pakopinis režimas ir Modbus RTU viename buitinio dizaino korpuse – tinka ten, kur naudotojui svarbu matyti tikslią vertę, o integratoriui – BMS ryšys.

    Techninės specifikacijos

    Prekės tipas Skaitmeninis EC ventiliatoriaus greičio reguliatorius
    Gamintojas / kodas Sentera Controls / RDCV9-AD-BK
    Serija RDCV9-AD (WH – baltas, BK – antracitas)
    Korpuso spalva Antracito spalvos
    Maitinimo įtampa 110–230 VAC ±10 %, 50–60 Hz
    Išėjimas 0-10 VDC Min. 0–8 VDC, maks. 4–10 VDC, RL ≥ 10 kΩ
    Išėjimas 0-20 mA Min. 0–16 mA, maks. 8–20 mA, RL ≤ 500 Ω
    Išėjimas PWM 0–100 %, min. 0–80 %, maks. 20–100 %, RL ≥ 10 kΩ; atviras kolektorius, vidinis 12 VDC
    Reguliavimo režimas Tolygus arba 2–10 pakopų; nustatoma paleidimo vertė / pakopa
    Ekranas ir valdymas 3 skaitmenų 7 segmentų LED ekranas, 3 mygtukai
    Ryšys Modbus RTU (RS485), 3SModbus programa
    Kabeliai Iki 2,5 mm²
    Montavimas Potinkinis arba virštinkinis
    Apsaugos klasė IP44 / IP54 (EN 60529)
    Darbo aplinka -10…+40 °C, 5–80 % rH be kondensacijos, tik patalpose
    Svoris 0,17 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS (ES) 2015/863

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • LED ekranas ir klaviatūra – rodoma išėjimo vertė arba pakopa, nustatymai – meniu.
    • Trys išėjimo tipai – 0-10 VDC, 0-20 mA arba PWM.
    • Tolygus arba pakopinis režimas – 2–10 pakopų naudotojo patogumui.
    • Paleidimo vertė – užtikrintas EC ventiliatoriaus įsisukimas.
    • Modbus RTU – integracija į BMS, konfigūravimas 3SModbus programa.

    Kur naudojamas?

    • Butai ir namai su rekuperatoriais
    • Viešbučių kambariai, biurai
    • EC ventiliatoriai, sklendžių pavaros
    • Apšvietimas ar kitos sistemos su 0-10 V / PWM valdymu
    • Objektai su BMS

    Naudojimas pagal poreikį

    Naudotojui.
    Ekrane matoma tiksli vertė arba pakopa.
    Montuotojui.
    Visi nustatymai – mygtukais, be trimerių ir atsuktuvo.
    BMS integratoriui.
    Modbus RTU stebėjimas ir konfigūravimas.

    Pritaikymo gidas: kaip naudojamas praktikoje

    RDCV9-AD-BK pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama ir koks režimas pasirinktas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Butas su rekuperatoriumi Ao (0-10 VDC) → rekuperatoriaus EC ventiliatoriai 3 aiškios vėdinimo pakopos ekrane Pakopų skaičių nustatykite meniu
    Biuras su BMS A, /B → Modbus RTU; Ao → EC ventiliatorius Vietinis valdymas ir centralizuotas stebėjimas Jungiant prie Modbus tinklo su AC maitinimu GND nejunkite
    EC ventiliatorius su PWM įėjimu Ao (PWM, atviras kolektorius) → PWM įėjimas Tolygus greičio valdymas Apkrova ≥ 10 kΩ
    Sklendės pavara Ao (0-20 mA arba 0-10 VDC) → pavara Tiksli padėtis, matoma ekrane Srovės režime apkrova ≤ 500 Ω
    Apšvietimas su 0-10 V valdymu Ao (0-10 VDC) → maitinimo bloko dimerio įėjimas Šviesos lygio valdymas Sentera nurodo ir apšvietimo paskirtį

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    Reikia balto korpuso RDCV9-AD-WH (baltas)
    Reikia antracito spalvos korpuso RDCV9-AD-BK (antracitas) ← šis modelis
    Pakanka paprasto potenciometro su Modbus, be ekrano SPV-8-010-PM (OFF, Modbus RTU)
    Taisyklė: RDCV9-AD-WH ir RDCV9-AD-BK techniškai vienodi – skiriasi tik korpuso spalva. Rinkitės pagal interjerą. Variklio galia parinkimui įtakos neturi – tikrinama valdymo įėjimo apkrova.
    Kada rinktis kitą sprendimą: paprastesniam valdymui rankenėle su Modbus – SPV-8 serija; be Modbus su 230 VAC – MTVN1 serija; oro šildytuvo su EC ventiliatoriumi valdymui pagal temperatūrą – ECH-8-DM; AC ventiliatoriams – EVS-1 reguliatoriai.

    Pliusai

    • LED ekranas ir 3 mygtukai
    • Tolygus arba 2–10 pakopų režimas
    • Trys išėjimo tipai
    • Modbus RTU
    • Maitinimas 110–230 VAC

    Minusai / ribojimai

    • Tik naudojimui patalpose, -10…+40 °C
    • Nėra sauso kontakto ar relės išėjimo
    • Nustatymai per meniu – reikia instrukcijos

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus visų prijungiamų įrenginių maitinimą.
    • Gnybtuose yra tinklo įtampa – prijungti tik atjungus maitinimą.
    • Jei AC maitinimas bendras su kitais Modbus įrenginiais, GND gnybto nejunkite su kitais tinklo įrenginiais ar CNVT-USB-RS485 keitikliu – galima sugadinti ryšio elektroniką ar kompiuterį.
    • Kabeliai – iki 2,5 mm².
    • Naudoti tik patalpose.

    Greitas pasirinkimo gidas

    110–230 VAC
    0-10 V / 0-20 mA / PWM
    LED ekranas
    Modbus RTU
    IP44 / IP54
    Tinka, kai reikia:
    • valdyti EC ventiliatorių su ekranu ir pakopomis;
    • integruoti valdymą į BMS per Modbus RTU;
    • valdyti pavaras ar apšvietimą 0-10 V / PWM signalu.
    Patikrinkite prieš naudojimą:
    • valdomo įėjimo tipą ir varžą;
    • ar reikia pakopinio ar tolygaus režimo;
    • korpuso spalvą (WH / BK).
    Svarbus priminimas: RDCV9-AD-BK – tai valdymo signalo šaltinis, ne galios reguliatorius – variklio srovė per jį neteka.

    DUK

    Kuo skiriasi WH ir BK?
    Tik korpuso spalva: WH – balta, BK – antracitas.
    Ar galima pakopinis valdymas?
    Taip, 2–10 pakopų arba tolygus režimas.
    Ar yra Modbus?
    Taip, Modbus RTU (RS485), konfigūravimas 3SModbus programa.
    Koks maitinimas?
    110–230 VAC ±10 %, 50–60 Hz.

    Skaitmeninis EC ventiliatoriaus greičio reguliatorius | Sentera Controls | RDCV9-AD-BK

    Sentera RDCV9-AD-BK – skaitmeninis EC ventiliatoriaus greičio reguliatorius (antracito spalvos): LED ekranas, 0-10 VDC / 0-20 mA / PWM, tolygus arba 2–10 pakopų režimas, Modbus RTU, 110–230 VAC, IP44 / IP54.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
