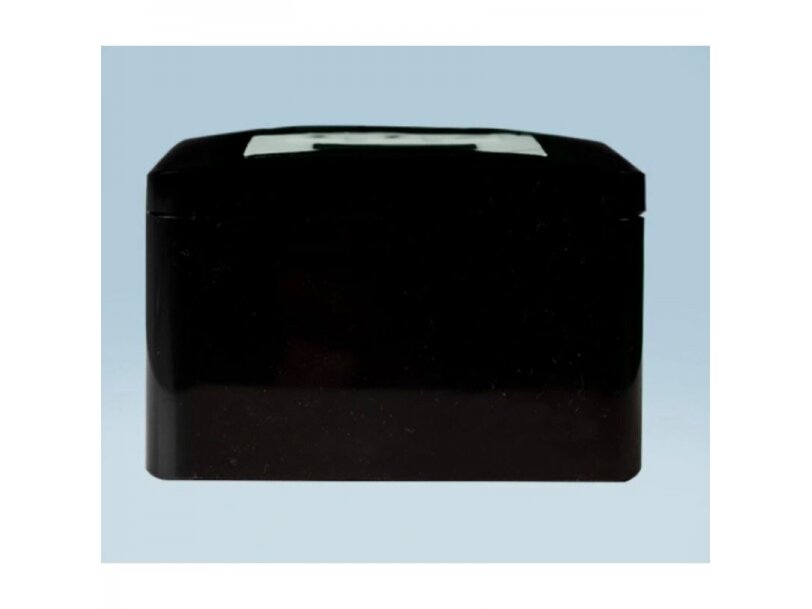

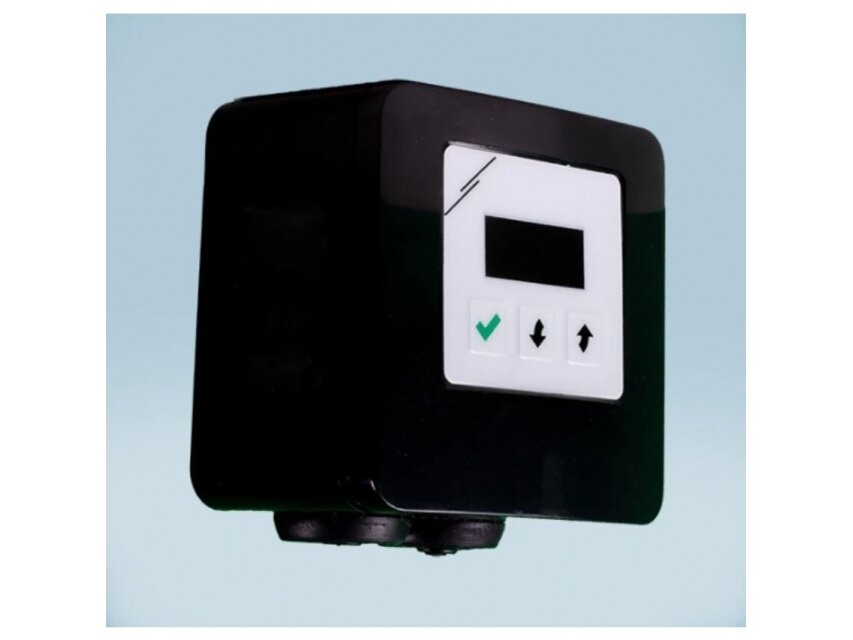

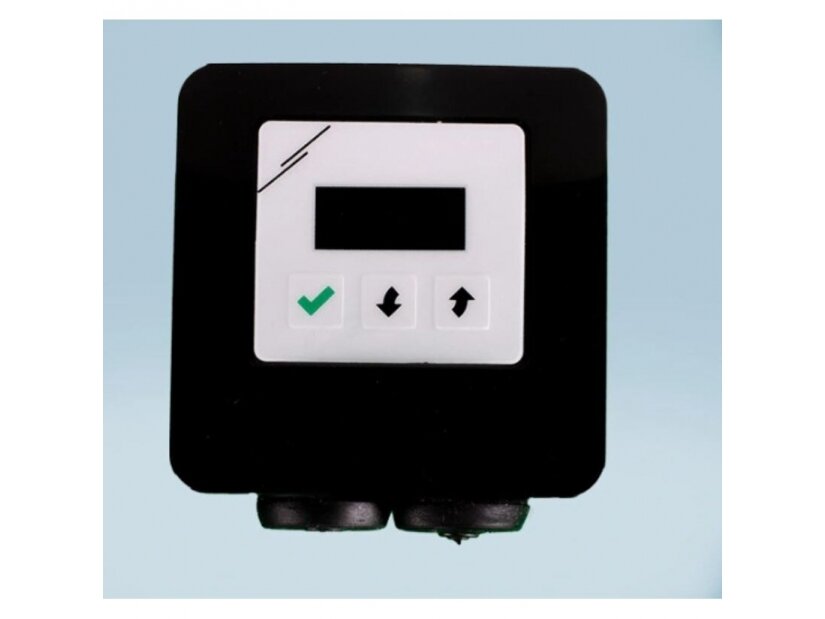

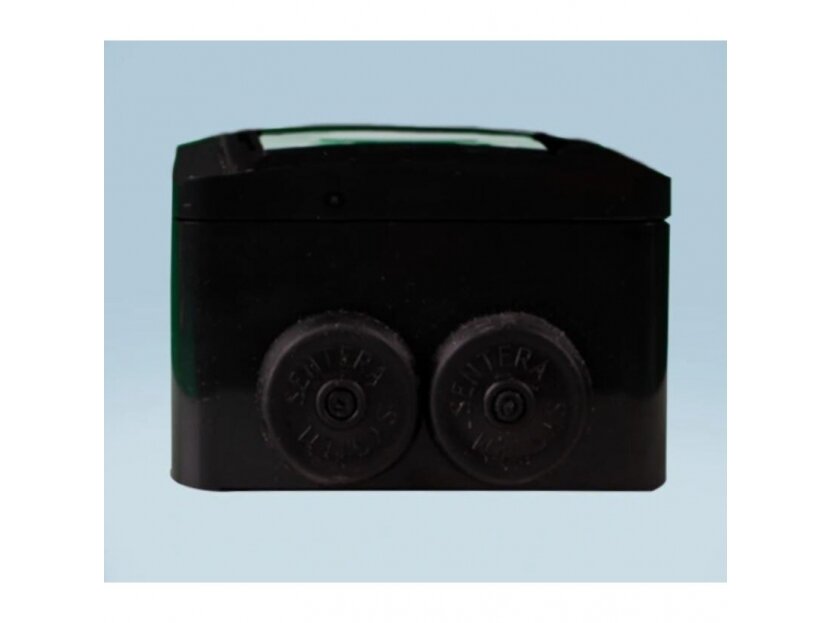

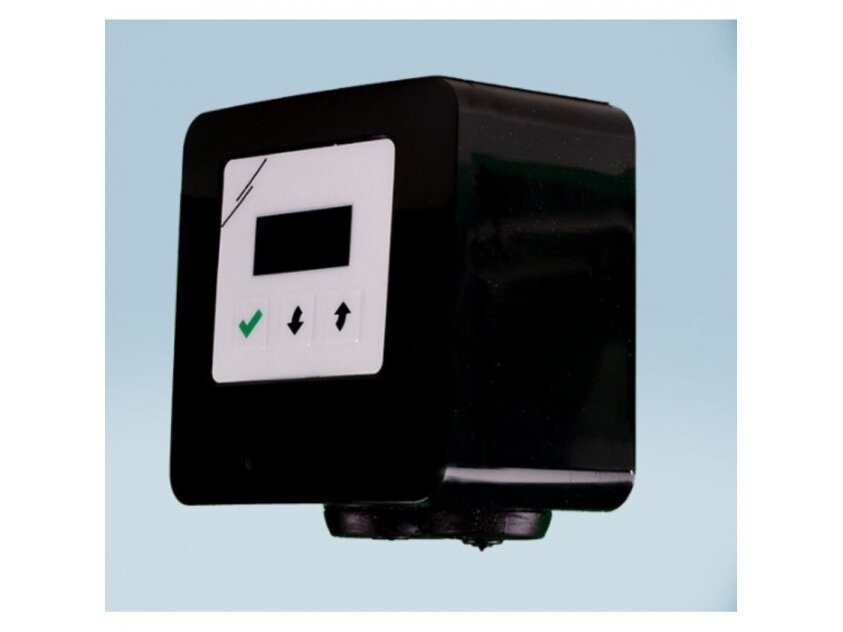

  • Skaitmeninis ventiliatoriaus greičio reguliatorius su LED ekranu | Modbus RTU | 1,5A | 110-230VAC | potinkinis / virštinkinis | IP44/IP54 | juodas | Sentera Controls | RDCZ9-15-BK

    Kodas: RDCZ9-15-BK
    Kaina 76.93 € su PVM
    ( 63.58 € be PVM )
    120.01 € Sutaupykite 43.08 €
    Pasiūlymas galioja iki 2026-12-31

    RDCZ greičio reguliatorius gali būti naudojamas kaip skaitmeninis reguliatorius AC ventiliatoriams valdyti arba kaip HVAC valdiklis AC ventiliatorių valdymui pagal pasirinktą parametrą. Rankiniu režimu RDCZ yra reguliatorius AC ventiliatorių greičiui keisti, turintis tris mygtukus ir septynių segmentų LED ekraną. Jis gali būti naudojamas tiesiogiai valdyti AC ventiliatorius bei integruotas į BMS sistemą greičio stebėjimui arba nuotoliniam valdymui per Modbus RTU. Automatiniu režimu RDCZ yra pagal temperatūrą, drėgmę, CO2, oro kokybę, CO, diferencialinį slėgį veikiantis reguliatorius, kuris gali valdyti AC ventiliatoriaus greitį. Jis kombinuojamas su potinkinio montavimo 230VAC jutikliais. Prijungus tokį daviklį RDCZ atpažins kokius parametrus galima valdyti ir leis pasirinkti norimą valdyti parametrą. Taip pat teks pasirinkti šildymo ar vėdinimo režimą ir kokią matuojamo parametro vertę norite palaikyti. RDCZ gali būti baltu ar juodu korpusu, bei tinkamas virštinikiniam (IP54) ir potinkiniam (IP44) montavimui. Maitinimo įtampa 110 – 230 VAC.

  • Skaitmeninis ventiliatoriaus greičio reguliatorius su LED ekranu | Modbus RTU | 1,5A | 110-230VAC | potinkinis / virštinkinis | IP44/IP54 | juodas | Sentera Controls | RDCZ9-15-BK

    RDCZ9-15-BK – Sentera Controls skaitmeninis ventiliatoriaus greičio reguliatorius juodu (antracito) korpusu vienfaziams įtampa valdomiems AC varikliams iki 1,5 A. Valdomas 3 mygtukais su 3 skaitmenų LED ekranu, maitinamas 110–230 VAC, turi Modbus RTU (RS485) sąsają ir tinka potinkiniam bei virštinkiniam montavimui.

    Pagrindinė mintis:
    Modernus sieninis valdiklis gyvenamosioms ir biuro patalpoms: vietoj rankenėlės – ekranas ir mygtukai, greitis nustatomas tolygiai arba 2–10 pakopų, o per Modbus RTU reguliatorius integruojamas į BMS. Juodas korpusas dera prie tamsių jungiklių serijų ir interjero.
    Maks. variklio srovė
    1,5 A (min. apkrova 100 mA)
    Valdymas
    LED ekranas + 3 mygtukai, Modbus RTU
    Maitinimas
    110–230 VAC ±10 %, 50–60 Hz
    Montavimas
    Potinkinis / virštinkinis, IP44 / IP54

    Veikimo principas

    Reguliatorius montuojamas potinkiniu arba virštinkiniu būdu; prijungiamas maitinimas (L, N; 110–230 VAC ±10 %, 50–60 Hz), variklis (U1, U2(N)) ir, jei reikia, Modbus RTU linija (A, /B), laidai – iki 2,5 mm².

    Reguliavimas elektroninis: išėjimo įtampa keičiama 30–100 % Us ribose (Us – maitinimo įtampa), min. riba Umin 30–65 % Us, maks. riba Umax 75–100 % Us, o išėjimas gali būti tolygus arba padalintas į 2–10 vienodų pakopų. Paleidimas minkštas arba greitas (paleidimo lygis 30–100 % Us, trukmė 2–10 s); nustatymai atliekami 3 skaitmenų LED ekranu ir 3 mygtukais, išplėstiniai – per Modbus RTU su 3SModbus programa.

    Rezultatas – tvarkingas juodas sieninis valdiklis, kuriuo naudotojas keičia ventiliatoriaus greitį esant 0,1–1,5 A apkrovai, o budėjimo galia – mažiau nei 2,3 W esant 230 VAC. Inžinieriaus pastaba: kai svarbiausias energijos efektyvumas, rinkitės EC ventiliatorių, o kai būtinas visiškai tylus darbas mažu greičiu – transformatorinį reguliatorių su sinusine įtampa.

    Kuo naudingas RDCZ9-15-BK?
    Skaitmeninis valdymas su ekranu, pakopiniu arba tolygiu režimu ir Modbus RTU – kompaktiškame sieniniame korpuse, kuris montuojamas ir į potinkinę dėžutę, ir ant sienos.

    Techninės specifikacijos

    Prekės tipas Skaitmeninis ventiliatoriaus greičio reguliatorius
    Gamintojas / kodas Sentera Controls / RDCZ9-15-BK
    Serija RDCZ9 (RDCZ9-15-WH baltas, RDCZ9-15-BK juodas)
    Korpuso spalva Juoda (antracitas)
    Maitinimo įtampa 110–230 VAC ±10 %, 50–60 Hz
    Maks. apkrova (U1, U2(N)) 1,5 A
    Min. apkrova 100 mA
    Reguliuojamas išėjimas 30–100 % Us
    Min. / maks. išėjimo riba 30–65 % Us / 75–100 % Us
    Išėjimo režimas Tolygus arba 2–10 vienodų pakopų
    Paleidimas Minkštas arba greitas; paleidimo lygis 30–100 % Us, trukmė 2–10 s
    Valdymas 3 skaitmenų 7 segmentų LED ekranas, 3 mygtukai
    Ryšys Modbus RTU (RS485, A, /B); išplėstinis meniu – 3SModbus
    Budėjimo galia < 0,9 W (110 VAC / 60 Hz); < 2,3 W (230 VAC / 50 Hz)
    Montavimas Potinkinis arba virštinkinis
    Korpusas Išorinis – ASA plastikas, vidinis – poliamidas
    Apsaugos klasė IP44 / IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka -10…+40 °C, 5–80 % rH be kondensacijos
    Kabeliai Iki 2,5 mm²
    Pakuotės matmenys 95×85×70 mm
    Svoris 0,12 kg neto / 0,15 kg bruto
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS (ES) 2015/863

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • LED ekranas ir 3 mygtukai – aiškus greičio nustatymas ir meniu be atsuktuvo.
    • Tolygus arba pakopinis režimas – greitis keičiamas tolygiai arba 2–10 vienodų pakopų – patogu naudotojui.
    • Min. / maks. ribos – Umin 30–65 % Us neleidžia varikliui stovėti per maža įtampa, Umax 75–100 % Us apriboja greitį ir triukšmą.
    • Minkštas / greitas paleidimas – paleidimo lygis ir trukmė 2–10 s parenkami pagal ventiliatorių.
    • Modbus RTU – integracija su BMS ir išplėstinis konfigūravimas 3SModbus programa.
    • Platus maitinimas – 110–230 VAC, 50–60 Hz.
    • Mažas budėjimo vartojimas – mažiau nei 2,3 W esant 230 VAC ir 0,9 W esant 110 VAC.
    • SenteraWeb – per Sentera interneto modulį reguliatorių galima prijungti prie SenteraWeb debesies – nuotolinis valdymas, stebėjimas ir įspėjimai per internetą.

    Kur naudojamas?

    • Butai ir individualūs namai – vonios, virtuvės, rekuperacijos ar ištraukimo ventiliatoriai
    • Biurai, posėdžių kambariai
    • Viešbučių kambariai, kur reikia tvarkingo sieninio valdiklio
    • Objektai su BMS, kur reikia Modbus RTU
    • Tamsaus interjero patalpos – juodas korpusas
    • Kavinės, parduotuvės ir salonai su tamsiais elektros jungikliais

    Naudojimas pagal poreikį

    Interjero projektuotojui.
    Juodas (antracito) korpusas dera su tamsiais jungikliais ir moderniu interjeru.
    Butų ir namų elektrikui.
    Montuoja į potinkinę dėžutę ar ant sienos, gnybtai L, N, U1, U2(N), A, /B.
    Viešbučių techninės priežiūros vadovui.
    Modbus RTU leidžia kambarių ventiliatorius įtraukti į BMS.

    Praktinis panaudojimas

    Jeigu vonios ištraukimo ventiliatorius vartoja 0,4 A ir turi užtikrintai įsisukti, tada RDCZ9-15-BK nustatykite greitą paleidimą 100 % Us lygiu 2 s trukmei, Umin – 40 % Us, o išėjimą padalinkite į 3 pakopas, kad naudotojas mygtukais rinktųsi aiškius greičius.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai RDCZ9-15-BK pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Vonia, virtuvė Ištraukimo ventiliatorius → U1, U2(N) Naudotojas mygtukais parenka greitį Patogu nustatyti 3–5 pakopas vietoje tolygaus režimo
    Biuras, posėdžių kambarys Kanalinis ventiliatorius iki 1,5 A Greitis keičiamas pagal žmonių skaičių Umax ribokite, jei didžiausiu greičiu per triukšminga
    Objektas su BMS Modbus RTU → A, /B Greitis ir nustatymai valdomi centralizuotai Konfigūravimui – CNVT-USB-RS485 ir 3SModbus
    Sunkiai įsisukantis variklis Greitas paleidimas, trukmė 2–10 s Variklis užtikrintai įsisuka ir pereina į nustatytą greitį Paleidimo lygį nustatykite pakankamai aukštą

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A · baltas korpusas RDCZ9-15-WH (1,5 A, baltas)
    iki 1,5 A · juodas (antracito) korpusas RDCZ9-15-BK (1,5 A, juodas) ← šis modelis
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio (ar kelių variklių sumos) vardinė srovė iš variklio lentelės. Paleidimo srovė gamintojo jau įskaičiuota, papildomos atsargos nereikia. Jungiant kelis ventiliatorius – to paties tipo, įtampa reguliuojamus AC variklius, jų vardines sroves sumuokite. RDCZ9 serijoje visi modeliai – 1,5 A (min. apkrova 100 mA); renkamasi pagal korpuso spalvą.
    Kada rinktis kitą sprendimą: baltas korpusas – RDCZ9-15-WH; EC ventiliatoriams – RDCV9-AD serijos skaitmeninis valdiklis; didesnei srovei ar valdymui jutikliu 0-10 VDC – EVS-1 serija; rankinis valdymas rankenėle didesnėms srovėms – ITR-9 serija; tylus darbas sinusine įtampa – transformatoriniai reguliatoriai.

    Pliusai

    • LED ekranas ir 3 mygtukai
    • Tolygus arba 2–10 pakopų režimas
    • Modbus RTU integracijai su BMS
    • Potinkinis ir virštinkinis montavimas
    • Maitinimas 110–230 VAC
    • Juodas (antracito) korpusas

    Minusai / ribojimai

    • Maks. apkrova tik 1,5 A – mažiems ventiliatoriams
    • Min. apkrova 100 mA – labai mažiems varikliams gali netikti
    • Nėra 0-10 VDC įėjimo jutikliui
    • Tik vienfaziams įtampa valdomiems AC varikliams; EC ventiliatoriams netinka
    • Tik naudojimui patalpose

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Patikrinkite, ar variklis tinka įtampos reguliavimui ir ar jo vardinė srovė – nuo 100 mA iki 1,5 A.
    • Laidų skerspjūvis – iki 2,5 mm².
    • Naudoti tik patalpose: -10…+40 °C, 5–80 % rH be kondensacijos.

    Greitas pasirinkimo gidas

    1,5 A
    110–230 VAC
    LED ekranas
    Modbus RTU
    Juodas
    Tinka, kai reikia:
    • rankinio skaitmeninio greičio valdymo ventiliatoriui iki 1,5 A;
    • tvarkingo sieninio valdiklio gyvenamosiose ir biuro patalpose;
    • integracijos į BMS per Modbus RTU.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę (100 mA – 1,5 A) ir ar jis reguliuojamas įtampa;
    • montavimo būdą – potinkinis ar virštinkinis;
    • korpuso spalvą (juoda – BK, balta – WH).
    Svarbus priminimas: RDCZ9-15-BK nevaldo EC ventiliatorių ir trifazių variklių, o maksimali apkrova – 1,5 A.

    DUK

    Ar tinka EC ventiliatoriams?
    Ne, RDCZ9-15-BK skirtas vienfaziams įtampa valdomiems AC varikliams; EC ventiliatoriams – RDCV9-AD serija.
    Ar galima nustatyti pakopas?
    Taip, išėjimas gali būti tolygus arba padalintas į 2–10 vienodų pakopų.
    Ar galima montuoti ant sienos be dėžutės?
    Taip, reguliatorius tinka ir potinkiniam, ir virštinkiniam montavimui.
    Kaip pakeisti išplėstinius nustatymus?
    Per Modbus RTU su CNVT-USB-RS485 keitikliu ir nemokama Sentera 3SModbus programa.
    Kuo skiriasi nuo RDCZ9-15-WH?
    Tik korpuso spalva: BK – juodas (antracitas), WH – baltas.
    Ar galima prijungti kelis ventiliatorius?
    Taip, jei jų bendra srovė neviršija 1,5 A ir varikliai to paties tipo.

    Skaitmeninis ventiliatoriaus greičio reguliatorius su LED ekranu | Modbus RTU | 1,5A | 110-230VAC | potinkinis / virštinkinis | IP44/IP54 | juodas | Sentera Controls | RDCZ9-15-BK

    Sentera RDCZ9-15-BK – juodas skaitmeninis ventiliatoriaus greičio reguliatorius su LED ekranu ir 3 mygtukais, iki 1,5 A, 110–230 VAC, tolygus arba 2–10 pakopų režimas, Modbus RTU, potinkinis ar virštinkinis montavimas.
