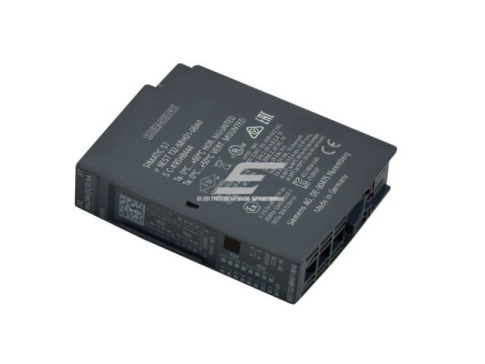

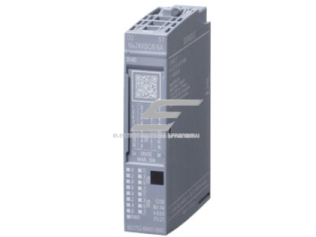

Skaitmeninis išvesties modulis | 16 išėjimų | 24VDC | PNP | 6ES7132-6BH01-0BA0 Siemens

Techninės specifikacijos

• Gamintojas: Siemens
• Serija: SIMATIC ET 200SP
• Produkto kodas: 6ES7132-6BH01-0BA0
• Tipas: Skaitmeninis išvesties modulis (DQ)
• Išvestys: 16 x 24 V DC / 0,5 A (PNP, srovės šaltinio tipo)
• Maksimali apkrova: 0,5 A vienam kanalui, 8 A visam moduliui (priklausomai nuo temperatūros)
• Įtampa: 24 V DC (leistinas diapazonas 19,2…28,8 V)
• Trumpųjų jungimų apsauga: Elektroninė
• Atviros grandinės aptikimas: Taip
• Diagnostika: Maitinimo, trumpo jungimo, laidų nutrūkimo, grupinės klaidos indikacija
• Suderinamumas: STEP 7 TIA Portal nuo V14 (HSP0222) / V15, STEP 7 nuo V5.5 SP3 (HSP0230)
• Maksimalus kabelio ilgis: iki 1000 m (su ekranavimu), iki 600 m (be ekranavimo)
• Matmenys: 15 × 73 × 58 mm
• Svoris: ~30 g
• Darbinė temperatūra: nuo -30 °C iki +60 °C (priklausomai nuo montavimo)
• Aukštis virš jūros lygio: iki 5000 m
• Apsaugos klasė: CC00 (spalvinis kodas), montuojamas į BU tipo A0 bazinius vienetus

Funkcijos

• Patikimas skaitmeninių signalų valdymas pramoninėse automatizacijos sistemose.
• Modulio diagnostika leidžia greitai nustatyti klaidas (trumpasis jungimas, laidų nutrūkimas, įtampos tiekimo problemos).
• Substitute values – galimybė palaikyti nurodytas reikšmes sutrikimų atveju.
• Greitas signalų perjungimas – uždelsimas nuo 50 iki 100 µs.
• Suderinamumas su Siemens TIA Portal ir kitomis konfigūravimo platformomis.
• Kompaktiškas dydis leidžia taupyti vietą valdymo spintoje.

Naudojimas

• Buitiniam vartotojui (netiesiogiai): tokie moduliai naudojami gamyklose, moderniuose pastatuose, liftų ar šildymo sistemose.
• Inžinieriui: suteikia galimybę projektuoti sudėtingas pramoninės automatizacijos sistemas, palaikančias patikimą skaitmeninių išvesčių kontrolę.
• Elektromontuotojui: paprastas montavimas į BU tipo A0 bazinius vienetus, integracija į esamas ET 200SP sistemas, aiškus diagnostinių LED indikatorių skaitymas.
• Pramonės įmonėms: gamybos linijų valdymui, mašinų automatikai, procesų kontrolei, pastatų valdymo sistemoms.

Pliusai

• Patikima elektroninė apsauga nuo trumpojo jungimo ir laidų nutrūkimo.
• Platus diagnostikos funkcijų rinkinys.
• Tinkamas darbui įvairiose aplinkose (nuo -30 °C iki +60 °C).
• Suderinamas su naujausiomis Siemens TIA Portal versijomis.

Minusai

• Reikalauja specializuotos Siemens konfigūravimo programinės įrangos.
• Maksimali srovė vienam kanalui ribota iki 0,5 A.
• Netinka saugos funkcijoms.
