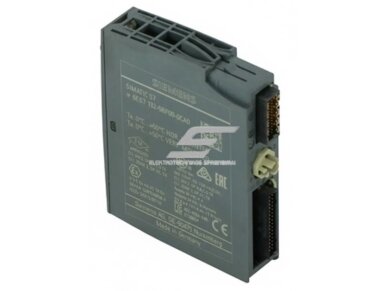

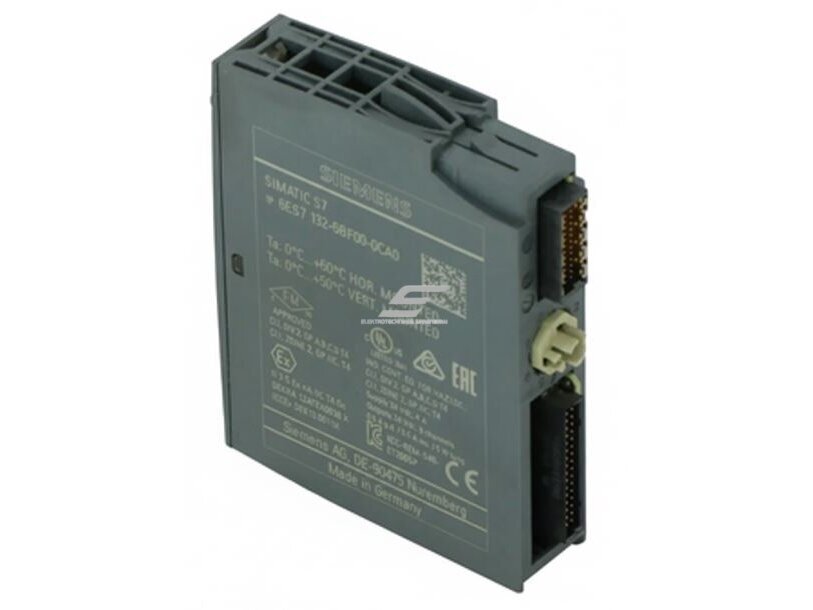

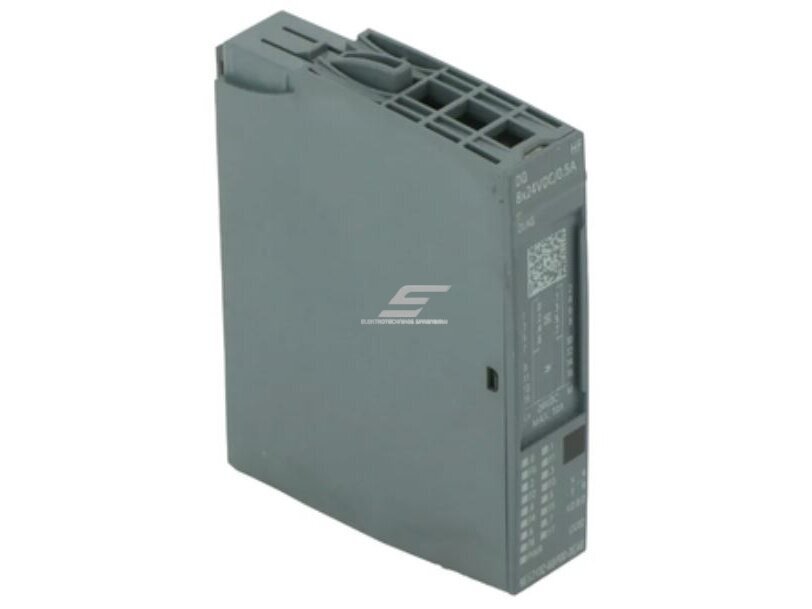

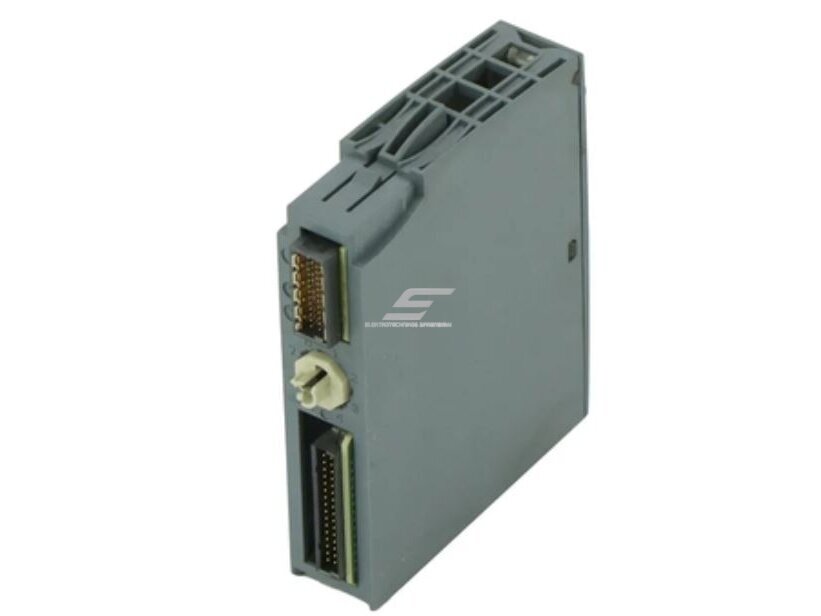

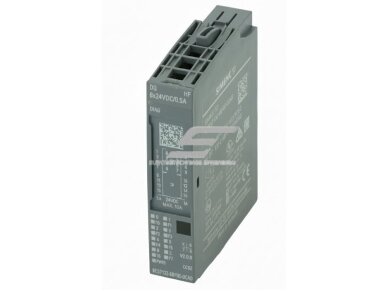

Skaitmeninis išvesties modulis | 8 išėjimai | 24VDC | PNP | Siemens | SIMATIC ET 200SP | 6ES7132-6BF00-0CA0

Skaitmeninių išėjimų modulis | PLC automatizavimui | 8 × 24 V DC / 0,5 A | PNP | High Feature | ET 200SP | Siemens SIMATIC | 6ES7132-6BF00-0CA0

Siemens SIMATIC ET 200SP DQ 8×24 V DC/0,5 A HF – kompaktiškas aštuonių kanalų skaitmeninių išėjimų modulis, skirtas pramoninių valdiklių (PLC) sistemoms, technologinių procesų automatizavimui ir elektros įrenginių valdymo grandinėms. Modulis turi aštuonis 24 V DC PNP tipo tranzistorinius išėjimus, kurių kiekvieno vardinė apkrova yra 0,5 A, o bendra didžiausia visų išėjimų srovė – 4 A. High Feature versija išsiskiria išplėstinėmis diagnostikos galimybėmis, individualiu kanalų būsenų stebėjimu, trumpojo jungimo ir laidų nutrūkimo aptikimu, maitinimo įtampos kontrole bei izochroninio veikimo palaikymu. 15 mm pločio konstrukcija leidžia efektyviai išnaudoti vietą automatikos spintose. Modulis skirtas montuoti į SIMATIC ET 200SP sistemą naudojant A0 tipo BaseUnit bazinį bloką ir gali būti konfigūruojamas STEP 7, TIA Portal bei PCS 7 aplinkose.

Pagrindinė mintis:
Pramoninės automatikos sistemoje PLC valdiklis apdoroja signalus ir priima valdymo sprendimus, tačiau fizinėms apkrovoms įjungti reikalingi išėjimų moduliai. Šis aštuonių kanalų skaitmeninių išėjimų modulis leidžia valdyti 24 V DC vykdymo grandines, pavyzdžiui, tarpines reles, kontaktorių rites, elektromagnetinius vožtuvus, signalinius indikatorius ir kitus suderinamus įrenginius. High Feature funkcionalumas suteikia galimybę ne tik perduoti įjungimo ir išjungimo komandas, bet ir diagnozuoti atskirų kanalų gedimus, stebėti maitinimą bei greičiau nustatyti automatikos sistemos sutrikimus.

⚡ Kibirkštis: Faze, kuo šis aštuonių išėjimų modulis skiriasi nuo įprasto relinio modulio? Ar galiu juo tiesiogiai valdyti aštuonis elektros prietaisus?

⚙ Fazė: Šis modulis turi ne mechanines reles, o tranzistorinius PNP išėjimus. Įjungtas kanalas tiekia 24 V DC įtampą apkrovai, kurios srovė neviršija 0,5 A. Tai labai patogu valdyti tarpines reles, kontaktorių rites, elektromagnetinius vožtuvus ir signalizacijos grandines. High Feature versija papildomai stebi išėjimų būsenas, aptinka trumpuosius jungimus ir laidų nutrūkimą. O jeigu reikia valdyti 230 V įrangą arba didesnės galios apkrovas, naudojami atitinkami tarpiniai komutavimo įtaisai.

Kuo naudingas šis skaitmeninių išėjimų modulis?
Vienas 15 mm pločio modulis leidžia valdyti aštuonias nepriklausomas 24 V DC vykdymo grandines. PNP tranzistoriniai išėjimai užtikrina greitą ir tikslų signalų komutavimą, o High Feature diagnostika padeda nustatyti trumpojo jungimo, nutrūkusio laido ir maitinimo sutrikimų priežastis. Integracija su SIMATIC ET 200SP bei STEP 7 / TIA Portal suteikia galimybę modulį naudoti paskirstytojo įėjimų ir išėjimų valdymo architektūroje, mažinant laidų kiekį ir taupant vietą automatikos skyduose.

• Aštuoni nepriklausomi išėjimai – galima valdyti aštuonias atskiras 24 V DC grandines.
• PNP tranzistorinė technologija – teigiamo maitinimo potencialo tiekimas apkrovai.
• 0,5 A vienam kanalui – mažos galios vykdymo įrenginių valdymas.
• 4 A bendra srovė – visų kanalų bendra apkrova.
• Trumpojo jungimo apsauga – atskirų išėjimų apsauga nuo netinkamų apkrovos sąlygų.
• Laidų nutrūkimo diagnostika – gedimų aptikimas atskiruose kanaluose.
• Maitinimo įtampos kontrolė – papildoma elektros grandinių diagnostika.
• LED būsenų indikacija – vizualinis maitinimo, kanalų ir gedimų stebėjimas.
• Pakaitinės išėjimų reikšmės – programuojamas išėjimų elgesys atitinkamomis ryšio ar sistemos būsenomis.
• Izochroninio režimo palaikymas – sinchronizuotam automatikos sistemos valdymui.
• MSO funkcija – išplėstinės sistemos duomenų apykaitos galimybės.
• STEP 7 / TIA Portal konfigūravimas – integracija į SIMATIC automatizavimo projektus.
• 15 mm kompaktiška konstrukcija – taupoma vieta elektros automatikos skyduose.
• BaseUnit A0 sąsaja – modulinis laidininkų prijungimo sprendimas.
• Platus temperatūros diapazonas – naudojimas įvairiose pramonės aplinkose.

• Pramoninių PLC valdymo spintų skaitmeninių išėjimų grandinėse.
• Gamybinių linijų automatizavimo sistemose.
• Konvejerių, transporterių ir rūšiavimo įrangos valdyme.
• Elektromagnetinių vožtuvų valdymo grandinėse.
• Tarpinių relių ir kontaktorių ričių valdyme.
• Pneumatikos ir hidraulikos sistemų automatikoje.
• Įspėjamųjų lempučių ir signalizacijos indikatorių grandinėse.
• Pakavimo, dozavimo ir surinkimo įrenginiuose.
• Vandens tiekimo ir nuotekų valymo sistemų automatikoje.
• Šildymo, vėdinimo ir pramoninio klimato valdymo sistemose.
• Energetikos bei elektros paskirstymo pagalbinėse automatikos grandinėse.
• SIMATIC ET 200SP paskirstytosios I/O architektūros projektuose.
• Technologinių procesų priežiūros ir diagnostikos sistemose.

Gamybinėje linijoje naudojama SIMATIC ET 200SP paskirstytoji I/O sistema. Reikia valdyti keturis 24 V DC elektromagnetinius vožtuvus, dvi tarpines reles ir du signalinius indikatorius. Į ET 200SP stotį įmontuojamas aštuonių kanalų skaitmeninių išėjimų modulis. Pirmieji keturi išėjimai priskiriami elektromagnetiniams vožtuvams, penktasis ir šeštasis – tarpinėms relėms, septintasis ir aštuntasis – indikacijos grandinėms. PLC programa kiekvienam kanalui siunčia atskiras įjungimo ir išjungimo komandas. Jei vienoje grandinėje atsiranda trumpasis jungimas arba nutrūksta laidas, diagnostikos sistema gali užregistruoti atitinkamo kanalo sutrikimą ir pateikti informaciją operatoriui. Tokiu būdu vienas kompaktiškas modulis leidžia organizuoti kelių vykdymo įrenginių valdymą ir priežiūros diagnostiką.

• Profesionalus montavimas. Modulio prijungimą ir paleidimą atlieka kvalifikuoti elektros bei automatikos specialistai.
• Maitinimas. Naudojamas 24 V DC maitinimas, leidžiamas diapazonas – 19,2–28,8 V DC.
• BaseUnit. Modulis įrengiamas į suderinamą A0 tipo bazinį bloką.
• Išėjimų tipas. PNP išėjimai tiekia teigiamą potencialą, todėl apkrovų prijungimo schemos parenkamos atsižvelgiant į source tipo išėjimus.
• Kanalo apkrova. Kiekvieno išėjimo apkrovos srovė neturi viršyti 0,5 A.
• Bendra apkrova. Visų išėjimų srovių suma neturi viršyti 4 A.
• Indukcinės apkrovos. Elektromagnetinių ričių valdymui taikomi numatyti perjungimo dažnio ir viršįtampių ribojimo reikalavimai.
• Maitinimo grandinių apsauga. Naudojami tinkamai parinkti maitinimo šaltiniai ir apsaugos įtaisai.
• Kabelių prijungimas. Vieno ir dviejų laidų grandinės prijungiamos per BU A0; papildomiems potencialams paskirstyti naudojami AUX gnybtai arba potencialų paskirstymo komponentai.
• Diagnostika. PLC konfigūracijoje nustatomi kanalų diagnostikos parametrai pagal įrenginių valdymo poreikius.
• Kabelių trasos. Signalų ir maitinimo grandinės išdėstomos taip, kad būtų mažinama elektromagnetinių trikdžių įtaka.
• Temperatūra. Horizontaliai sumontuotas FS07 modulis naudojamas nuo −30 iki +60 °C, vertikaliai – iki +50 °C.
• Galvaninis atskyrimas. Išėjimai tarpusavyje galvaniniu būdu neatskirti.
• Funkcinė sauga. Standartinis DQ modulis nenaudojamas kaip sertifikuotas saugos išėjimas avarinio stabdymo arba kitoms F-DQ reikalaujančioms funkcijoms.
• Gedimų patikra. Po montavimo tikrinami kiekvieno kanalo įjungimo signalai, apkrovų veikimas ir diagnostinių indikatorių būsenos.
• Techninė priežiūra. Periodiškai tikrinami elektros kontaktai, maitinimo įtampa, kabelių būklė ir PLC diagnostikos įrašai.

⚡ Fazės patarimas:
Renkantis skaitmeninių išėjimų modulį būtina atskirti kanalo srovę nuo bendros modulio apkrovos. Šis modulis turi aštuonis išėjimus po 0,5 A, tačiau tai nereiškia, kad vienam išėjimui galima perduoti visus 4 A. Kiekvienas kanalas turi atskirą 0,5 A ribą. Taip pat svarbu žinoti, kad tai PNP tipo išėjimai – jie tiekia teigiamą 24 V DC potencialą apkrovai. Valdant 230 V įrenginius naudojamos atitinkamos tarpinės relės arba kontaktoriai. High Feature modulis ypač naudingas tada, kai svarbu matyti ne tik išėjimo komandą, bet ir diagnostinę informaciją apie prijungtos grandinės gedimą.

Greitas pasirinkimo gidas

⚡ Kibirkštis: Ką reiškia DQ 8×24 V DC/0,5 A HF?
⚙ Fazė: DQ reiškia skaitmeninius išėjimus, 8 – kanalų skaičių, 24 V DC – išėjimų vardinę įtampą, 0,5 A – vieno kanalo srovę, o HF žymi High Feature versiją su išplėstine diagnostika ir papildomomis valdymo funkcijomis.

⚡ Kibirkštis: Ar tai įėjimų, ar išėjimų modulis?
⚙ Fazė: Tai aštuonių skaitmeninių išėjimų modulis. Jis perduoda PLC valdymo komandas išorinėms apkrovoms, o ne matuoja jutiklių signalus kaip skaitmeninių įėjimų modulis.

⚡ Kibirkštis: Ką reiškia PNP išėjimas?
⚙ Fazė: PNP (current-sourcing) išėjimas įjungtas tiekia teigiamą maitinimo potencialą apkrovai. Apkrova prijungiama tarp valdomo išėjimo ir bendro 0 V potencialo pagal numatytą jungimo schemą.

⚡ Kibirkštis: Ar kiekvienu kanalu galima valdyti 4 A apkrovą?
⚙ Fazė: Ne. Vieno kanalo vardinė srovė yra 0,5 A. 4 A yra didžiausia bendra aštuonių išėjimų srovė.

⚡ Kibirkštis: Ar modulis gali valdyti 230 V elektros variklį?
⚙ Fazė: Tiesiogiai – ne. Modulis turi 24 V DC tranzistorinius išėjimus. Didesnės galios arba 230 V elektros įrangai valdyti naudojami suderinami tarpiniai komutavimo įtaisai.

⚡ Kibirkštis: Ar galima valdyti elektromagnetinius vožtuvus?
⚙ Fazė: Taip. Galima valdyti suderinamus 24 V DC elektromagnetinius vožtuvus, kurių ritės srovė atitinka 0,5 A vieno kanalo ribą ir numatytas indukcinės apkrovos sąlygas.

⚡ Kibirkštis: Ar modulis turi trumpojo jungimo apsaugą?
⚙ Fazė: Taip. Išėjimai apsaugoti nuo trumpojo jungimo. Tipinis apsaugos reakcijos srovės slenkstis yra 0,7–1,3 A, taip pat palaikoma individuali kanalų diagnostika.

⚡ Kibirkštis: Ar sistema gali aptikti nutrūkusį laidą?
⚙ Fazė: Taip. High Feature modulis palaiko kiekvieno kanalo laido nutrūkimo diagnostiką. Tinkamai parametrizavus sistemą galima gauti diagnostinį pranešimą apie gedimą.

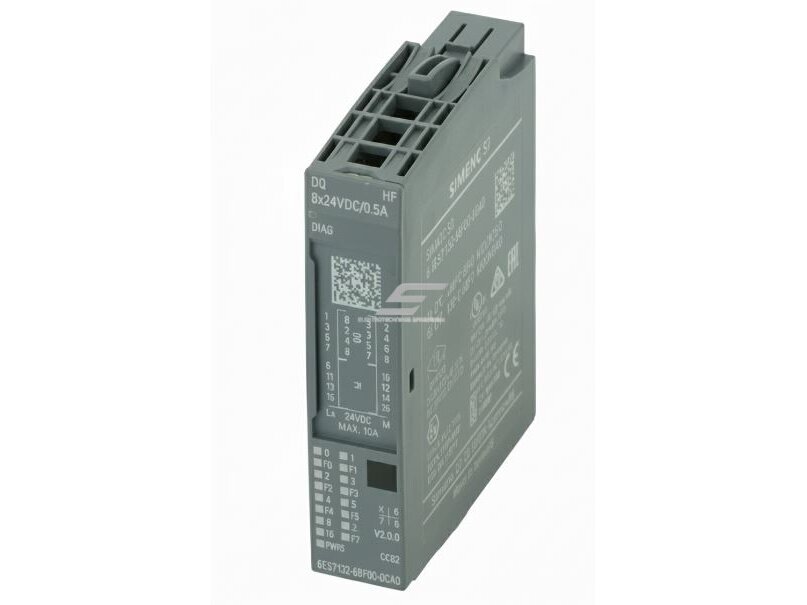

⚡ Kibirkštis: Ką rodo LED indikatoriai?
⚙ Fazė: Žali kanalų indikatoriai rodo išėjimų būsenas, raudoni skirti kanalų diagnostikai, PWR indikatorius rodo maitinimą, o DIAG indikatorius – bendrą modulio diagnostinę būseną.

⚡ Kibirkštis: Ar modulis veikia su TIA Portal?
⚙ Fazė: Taip. Modulis konfigūruojamas STEP 7 TIA Portal aplinkoje nuo V13 SP1. Jis taip pat integruojamas į atitinkamas STEP 7 ir PCS 7 sistemas.

⚡ Kibirkštis: Ar modulis turi PROFINET jungtį?
⚙ Fazė: Tai ET 200SP I/O modulis, kuris jungiasi prie stoties vidinės magistralės. PROFINET arba PROFIBUS ryšys su PLC realizuojamas per atitinkamą ET 200SP sąsajos modulį.

⚡ Kibirkštis: Koks bazinis blokas reikalingas?
⚙ Fazė: Naudojamas A0 tipo SIMATIC ET 200SP BaseUnit bazinis blokas. Trijų arba keturių laidų prijungimo schemoms taip pat gali būti naudojami AUX arba potencialų paskirstymo komponentai.

⚡ Kibirkštis: Ar galima sujungti du išėjimus lygiagrečiai didesnei apkrovai?
⚙ Fazė: Ne. Lygiagretus dviejų išėjimų jungimas srovės didinimui nenumatytas. Kiekvienam kanalui galioja 0,5 A apkrovos riba.

⚡ Kibirkštis: Ar palaikomas PWM valdymas?
⚙ Fazė: Ne. Modulis skirtas įprastam skaitmeniniam įjungimo ir išjungimo valdymui, o ne PWM signalų generavimui.

⚡ Kibirkštis: Kas yra izochroninis režimas?
⚙ Fazė: Tai sinchronizuoto valdymo režimas, kuriame signalų apdorojimas susiejamas su nustatytu sistemos ciklu. Jis naudingas procesams, kuriems svarbus tikslus ir pasikartojantis išėjimų veikimo laikas.

⚡ Kibirkštis: Ar modulis tinka saugos grandinėms, pavyzdžiui, avariniam stabdymui?
⚙ Fazė: Tai standartinis skaitmeninių išėjimų modulis, o ne funkcinės saugos F-DQ modulis. Saugos funkcijoms naudojami pagal reikiamą SIL arba PL lygį parinkti sertifikuoti saugos komponentai.

⚡ Kibirkštis: Kokioje temperatūroje veikia modulis?
⚙ Fazė: Nuo aparatinės FS07 versijos leidžiama eksploatacija iki −30 °C. Horizontalaus montavimo didžiausia temperatūra yra +60 °C, o vertikalaus – +50 °C.

⚡ Kibirkštis: Kiek vietos modulis užima automatikos spintoje?
⚙ Fazė: Modulio plotis yra tik 15 mm, aukštis – 73 mm, gylis – 58 mm. Tai leidžia įrengti daug išėjimų kanalų kompaktiškoje ET 200SP sistemoje.

• Modulis skirtas SIMATIC ET 200SP sistemos skaitmeniniams 24 V DC išėjimams.
• Naudojamas A0 tipo BaseUnit bazinis blokas.
• PNP išėjimų apkrova – iki 0,5 A kiekvienam kanalui.
• Išplėstinė diagnostika leidžia stebėti kanalų ir maitinimo gedimus.
• Modulis yra standartinis DQ, o ne funkcinės saugos F-DQ įrenginys.
• Specialių aplinkos ir sertifikavimo kategorijų taikymas priklauso nuo visos įrengtos sistemos konstrukcijos ir naudojimo sąlygų.
• Produkto aplinkosauginiai duomenys apima EPD ir CO₂ ekvivalento gyvavimo ciklo rodiklius.

Siemens SIMATIC ET 200SP – 8 kanalų skaitmeninių išėjimų modulis 24 V DC / 0,5 A HF, PNP

Siemens SIMATIC ET 200SP DQ 8×24 V DC/0,5 A High Feature, 6ES7132-6BF00-0CA0 – profesionalus PLC automatizavimo skaitmeninių išėjimų modulis, skirtas aštuonioms nepriklausomoms 24 V DC PNP vykdymo grandinėms valdyti. Kiekvieno kanalo vardinė srovė – 0,5 A, o bendra moduliui leidžiama išėjimų srovė – 4 A. High Feature diagnostika apima trumpųjų jungimų, laidų nutrūkimo, maitinimo būsenos ir individualių kanalų gedimų stebėjimą. Modulis turi LED indikaciją, palaiko izochroninį režimą, integruojamas į STEP 7, TIA Portal ir PCS 7 automatizavimo projektus. Kompaktiški 15 × 73 × 58 mm matmenys, suderinamumas su BaseUnit A0 ir modulinė ET 200SP architektūra leidžia efektyviai projektuoti pramoninių valdiklių sistemas. Naudojamas gamybos linijų, elektromagnetinių vožtuvų, relių, kontaktorių ričių, signalizacijos ir įvairių technologinių įrenginių valdymo grandinėse.
