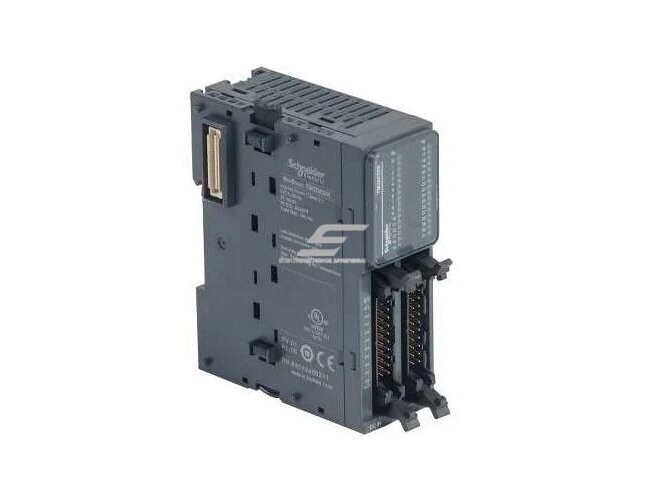

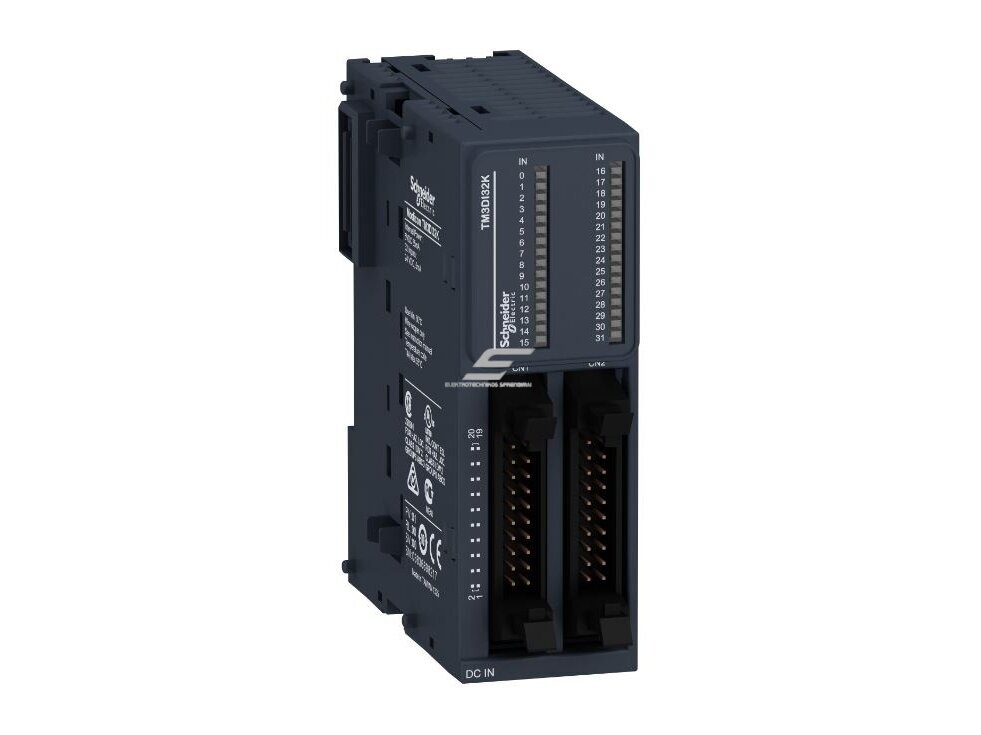

Skaitmeninis įvesties išplėtimo modulis | 32 įėjimai | 24VDC | HE10 | Modicon TM3 | TM3DI32K | Schneider Electric

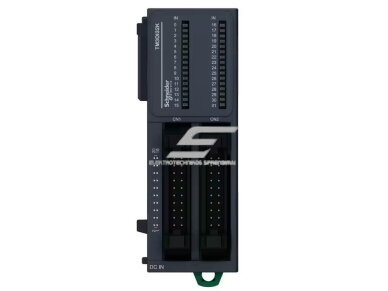

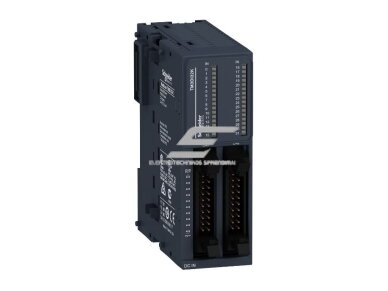

Modicon TM3 sistema leidžia moduliniu principu išplėsti Modicon M221, M241, M251 ir M262 valdiklių įėjimų bei išėjimų skaičių. Šis modulis turi 32 skaitmeninius 24V DC įėjimus, palaiko tiek sink, tiek source tipo loginį prijungimą ir yra skirtas jutiklių, jungiklių, galinių padėčių daviklių bei kitų diskretinių signalų prijungimui prie PLC.

Modulis skirtas Modicon M2xx serijos PLC sistemoms ir naudojamas kaip papildomas diskretinių įėjimų blokas. TM3 moduliai tarpusavyje sujungiami integruotu blokuojančiu mechanizmu, o duomenys ir vidinis maitinimas perduodami per magistralės išplėtimo jungtį.

Modulis turi 500V AC izoliaciją tarp įėjimų grupės ir vidinės logikos / magistralės. Tarp atskirų įėjimų kanalų galvaninės izoliacijos nėra, todėl visi įėjimai turi būti projektuojami pagal bendrą modulio elektrinę architektūrą.

• 32 skaitmeniniai įėjimai viename modulyje leidžia ženkliai padidinti PLC įėjimų skaičių neužimant daug vietos valdymo skyde.
• 24V DC pramoniniai įėjimai suderinami su plačiai naudojamais jutikliais, mygtukais, jungikliais ir kitais automatikos signalais.
• Sink / Source palaikymas suteikia lankstumo projektuojant PNP arba NPN tipo signalų sistemas.
• HE-10 jungtis leidžia greitai prijungti didelį kiekį įėjimų naudojant paruoštus kabelius ir jungčių sistemas.
• 4ms reakcijos laikas tinkamas daugumai standartinių mašinų automatikos procesų.
• LED indikatorius kiekvienam kanalui palengvina paleidimą, diagnostiką ir gedimų paiešką.
• Modicon TM3 magistralė leidžia greitai prijungti papildomus modulius be atskiro duomenų kabeliavimo tarp modulių.
• Platus suderinamumas su Modicon M221, M241, M251 ir M262 PLC valdikliais.
• DIN bėgelio arba skydo montavimas suteikia lankstumo projektuojant valdymo spintas.

• Tik skaitmeniniai įėjimai: modulis neturi analoginių įėjimų ar išėjimų ir nėra skirtas analoginiams 0-10V, 4-20mA ar panašiems signalams.
• Nėra išėjimų: tai tik įėjimų išplėtimo modulis, todėl apkrovų valdymui reikalingas atskiras išėjimų modulis arba PLC išėjimai.
• HE-10 prijungimas: prijungimui reikalinga tinkama HE-10 kabelių ir jungčių sistema.
• IP20: modulis skirtas montuoti uždarame valdymo skyde ir nėra apsaugotas nuo tiesioginio vandens ar dulkių poveikio.
• Specifinė PLC ekosistema: modulis skirtas Modicon TM3 sistemai ir nėra universalus savarankiškas I/O modulis visų gamintojų PLC sistemoms.

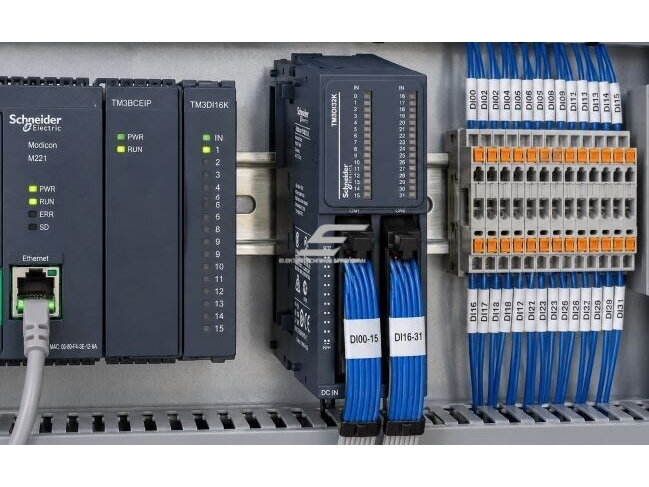

Automatinėje gamybos linijoje naudojamas Modicon M241 PLC, tačiau integruotų valdiklio įėjimų nepakanka visiems jutikliams prijungti. Sistemoje yra keliolika indukcinių jutiklių, galinių padėčių jungiklių, avarinių būsenų kontaktų ir kitų 24V DC signalų. Prie PLC per TM3 magistralę prijungiamas 32 įėjimų modulis. Visi signalai sujungiami per HE-10 jungtį, o kiekvieno įėjimo būseną galima patikrinti pagal žalią LED indikatorių. Tokiu būdu PLC sistema išplečiama papildomais 32 skaitmeniniais įėjimais nekeičiant pagrindinio valdiklio.

Modulis turi 32 skaitmeninius 24V DC įėjimus.

Modulis suderinamas su Modicon M221, M221 Book, M241, M251 ir M262 loginiais valdikliais.

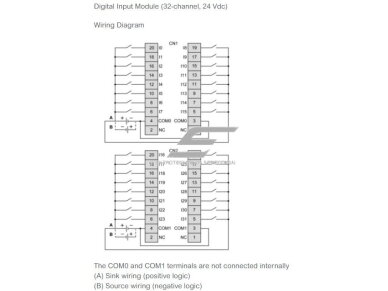

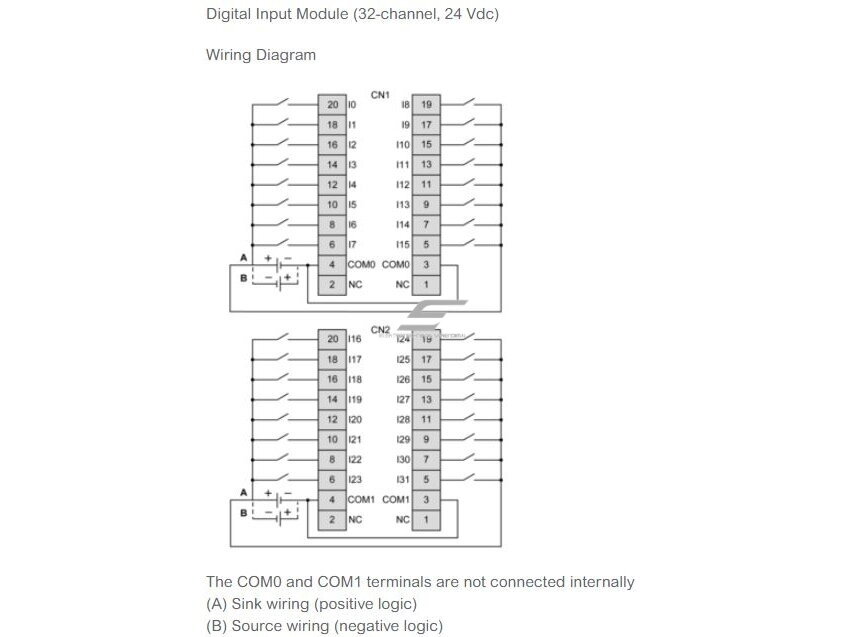

Modulis palaiko sink ir source tipo įėjimų logiką, todėl gali būti pritaikomas teigiamos arba neigiamos logikos 24V DC signalams pagal konkrečią prijungimo schemą.

Skaitmeniniai įėjimai prijungiami per HE-10 jungtį.

Maksimalus reakcijos laikas yra 4ms tiek įėjimui įsijungiant, tiek išsijungiant.

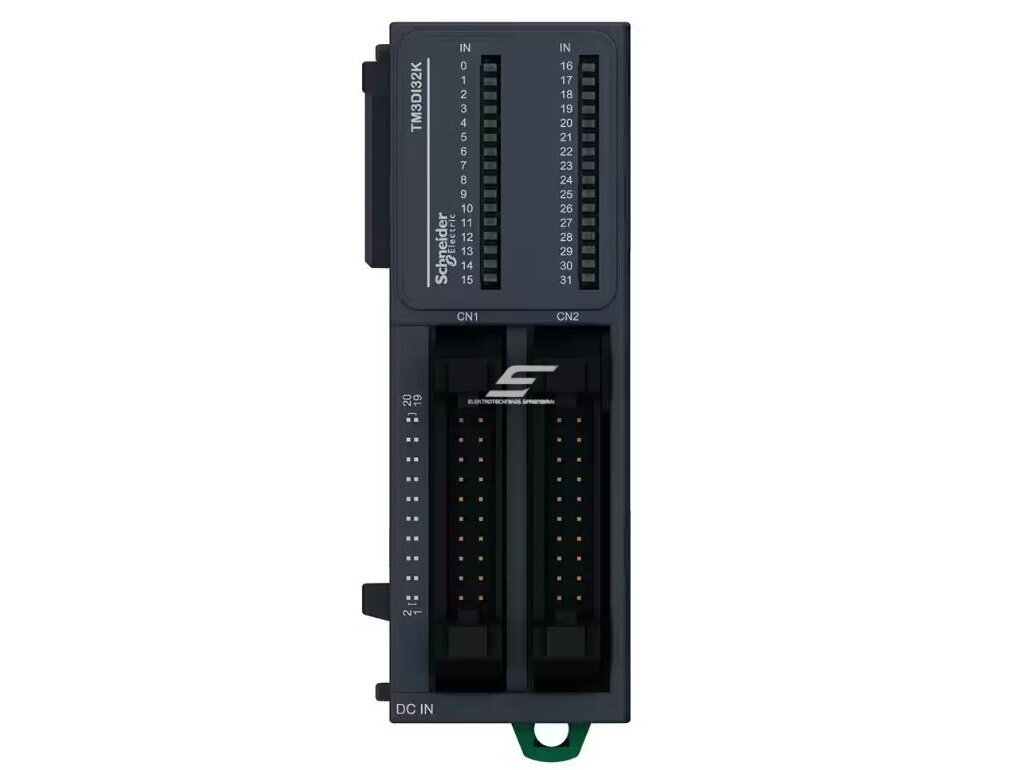

Taip. Kiekvienam iš 32 kanalų numatytas atskiras žalias LED indikatorius, rodantis įėjimo būseną.

Modulio elektronika maitinama per vidinę Modicon TM3 magistralę. Jutiklių ir įėjimų signalų grandinėms naudojama atitinkama 24V DC sistema.

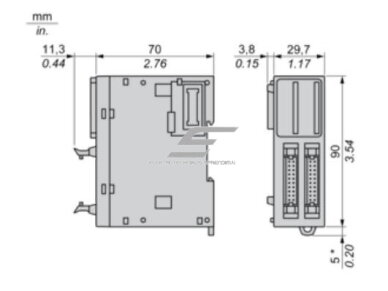

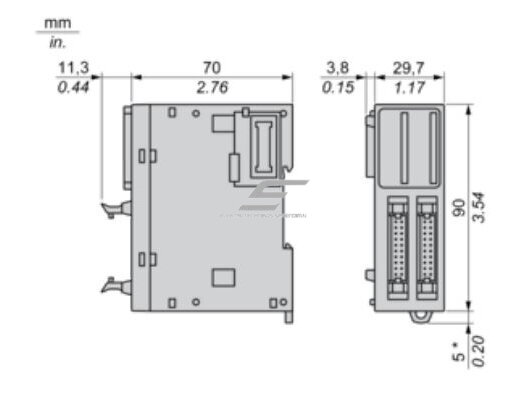

Taip. Modulis montuojamas ant TH35-7.5 arba TH35-15 tipo 35mm DIN bėgelio pagal IEC 60715. Taip pat galimas montavimas ant plokštės ar skydo naudojant tvirtinimo komplektą.

Ne. TM3DI32K turi tik 32 diskretinius 24V DC įėjimus. Analoginiams signalams reikalingas atitinkamas Modicon TM3 analoginis modulis.

Modulį montuokite pagal Schneider Electric Modicon TM3 sistemos prijungimo instrukcijas. Prieš montavimo ar aptarnavimo darbus atjunkite PLC sistemos ir prijungtų 24V DC grandinių maitinimą. Įsitikinkite, kad naudojami jutikliai, įėjimų logika, HE-10 kabeliai ir prijungimo schema atitinka konkrečios automatikos sistemos reikalavimus.
