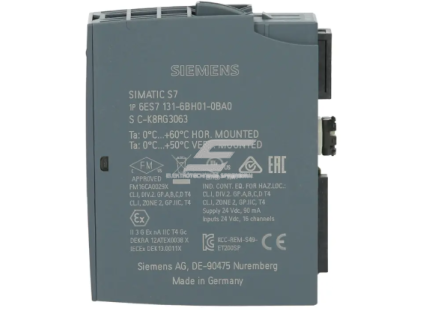

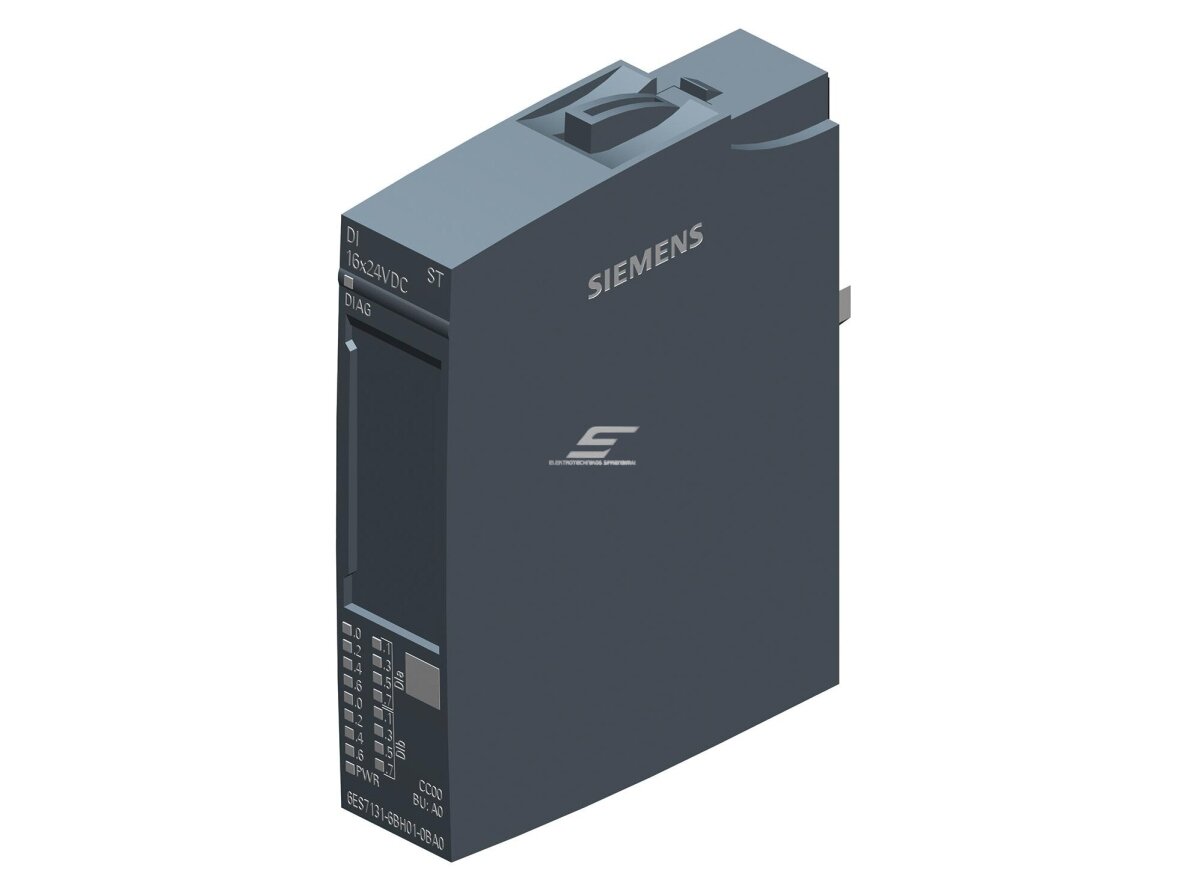

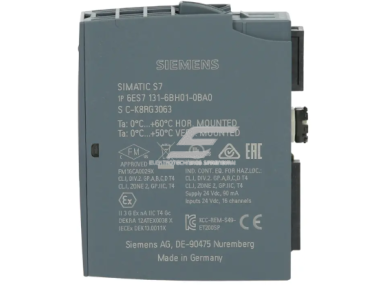

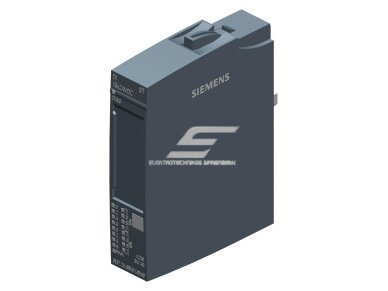

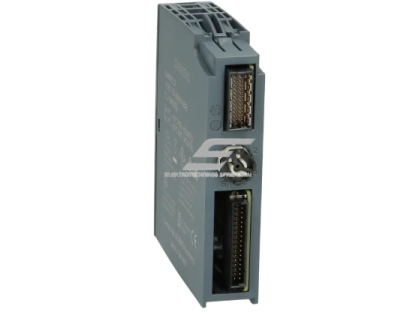

Skaitmeninis įvesties modulis | 16 įėjimų | 24VDC | PNP | 6ES7131-6BH01-0BA0 Siemens

Techninės specifikacijos

• Įėjimų skaičius: 16 skaitmeninių (tipas 3, IEC 61131)
• Įėjimo tipas: PNP (srovę skaitantis, „sink input“)
• Maitinimas: 24 V DC (leistinas diapazonas 19,2...28,8 V)
• Maks. srovės suvartojimas: 90 mA
• Energijos nuostoliai: ~1,7 W
• Įėjimo uždelsimas: reguliuojamas 0,05...20 ms
• Leistinas kabelio ilgis: iki 1000 m (ekranuotas), iki 600 m (neekranuotas)
• Diagnostikos funkcijos: maitinimo įtampos kontrolė, laido nutrūkimo aptikimas, grupinės klaidos signalizavimas
• LED indikacija: maitinimo (žalia), kanalo būsena (žalia), modulio diagnostika (žalia/raudona)
• Montavimas: ant bazių vienetų (BU A0 tipas)
• Izoliacija: tarp kanalų ir magistralės 707 V DC
• Matmenys: 15 × 73 × 58 mm
• Svoris: ~28 g
• Darbinė temperatūra: -30…+60 °C (horizontaliai), -30…+50 °C (vertikaliai)
• Darbinis aukštis: iki 5000 m virš jūros lygio
• Aplinkosauginiai duomenys: GWP (viso gyvavimo ciklo) 21 kg CO₂ eq.

Funkcijos

• Signalų iš jungiklių, daviklių, mygtukų ir jutiklių surinkimas.
• Galimybė nustatyti įėjimo uždelsimą pagal technologinius poreikius.
• Integruotos diagnostikos funkcijos – įtampos stebėjimas, laido nutrūkimo aptikimas.
• LED indikacija leidžia greitai identifikuoti būseną ir galimas problemas.
• Paprastas konfigūravimas per STEP 7 TIA Portal (nuo V14 versijos) arba PCS 7.
• Pilnas suderinamumas su PROFINET ir PROFIBUS tinklais.

Naudojimas

• Buitiniam vartotojui: tiesiogiai ši prekė gali būti sudėtinga, tačiau ji naudojama sistemose, kurios užtikrina buitinės ar pastatų automatikos patikimumą (pvz., šildymo, ventiliacijos, apšvietimo valdymo sistemose).
• Inžinieriui: tai patikimas sprendimas pramonės automatikos projektams, kur reikalingas didelis įėjimų skaičius su lankstomis konfigūravimo galimybėmis.
• Elektromontuotojui: modulis lengvai montuojamas į ET 200SP bazes, paprastai koduojamas, turi diagnostines LED indikacijas, kas palengvina diegimą ir aptarnavimą.
• Pramonės įmonėms: naudojamas gamybos linijose, procesų automatizavime, logistikos sistemose, energetikoje.

Pliusai

• Kompaktiškas – tik 15 mm pločio, taupo vietą skydelyje.
• Lankstus įėjimo uždelsimo nustatymas (0,05–20 ms).
• Itin patikima diagnostika – laido nutrūkimas, įtampos stebėjimas, klaidų signalizacija.
• Suderinamumas su moderniomis pramonės platformomis (PROFINET, PROFIBUS, TIA Portal).
• Didelis aplinkos sąlygų toleravimas: -30 °C iki +60 °C, iki 5000 m aukščio.

Minusai

• Skirtas tik profesionaliam naudojimui, todėl buitiniam vartotojui gali būti per sudėtingas.
• Negali būti naudojamas saugos funkcijoms.
• Reikalauja bazinio vieneto (BU A0), be kurio neveikia.
