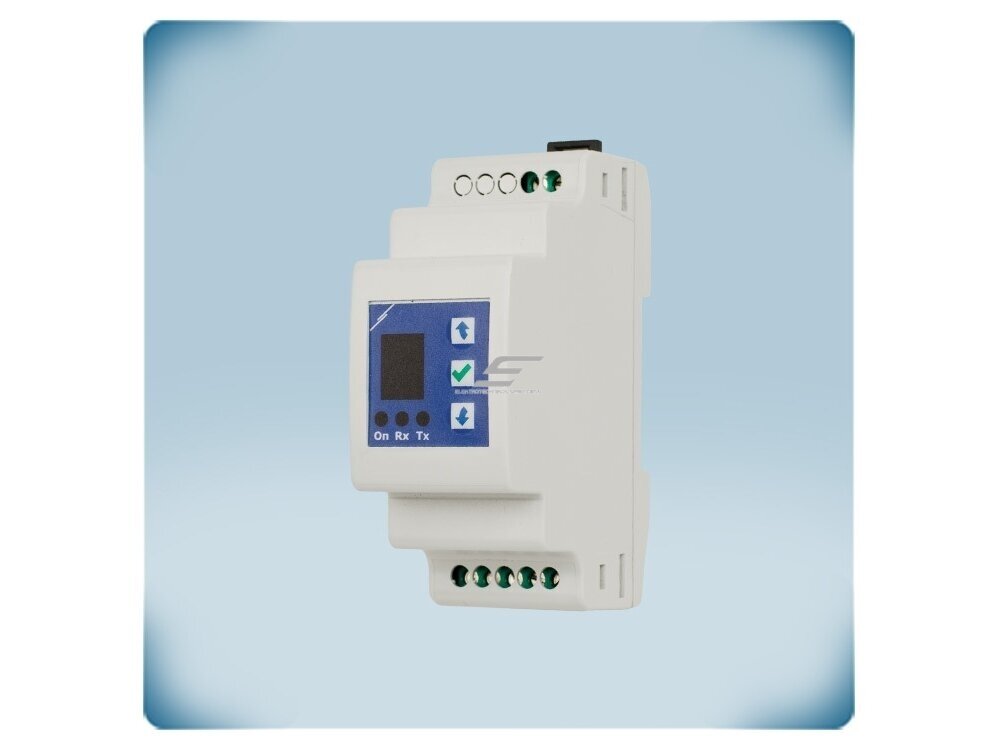

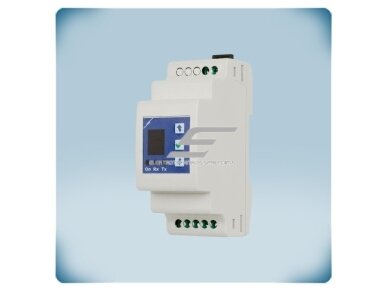

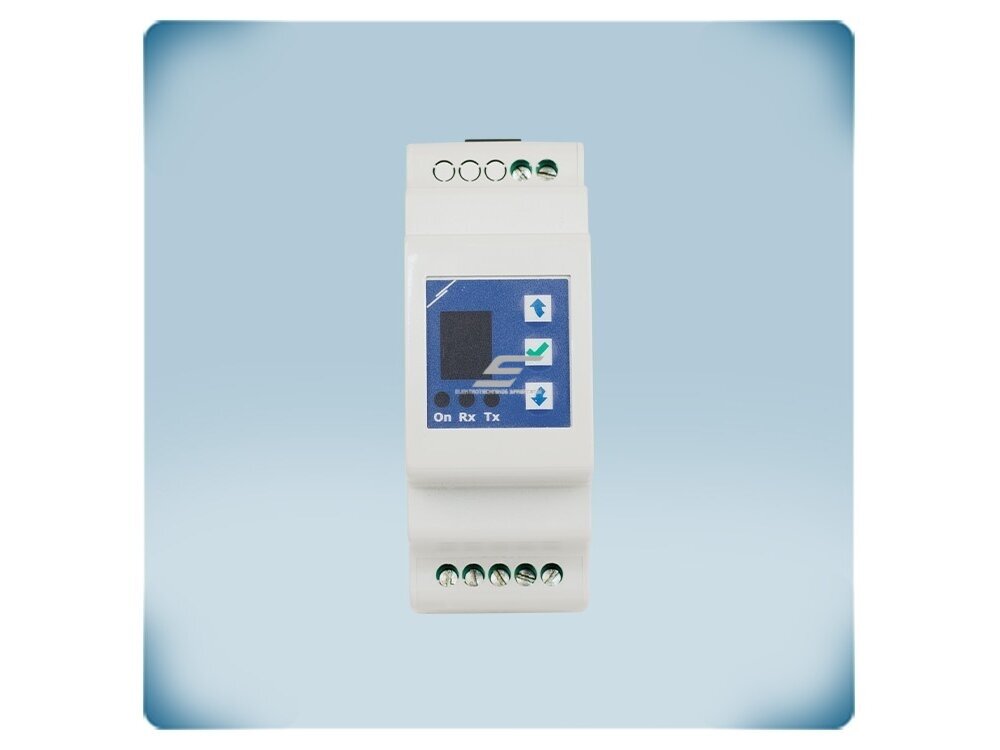

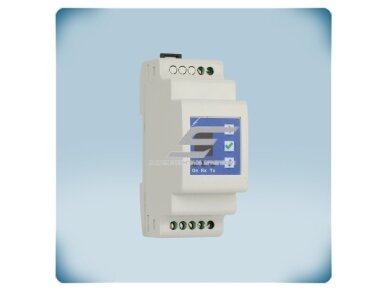

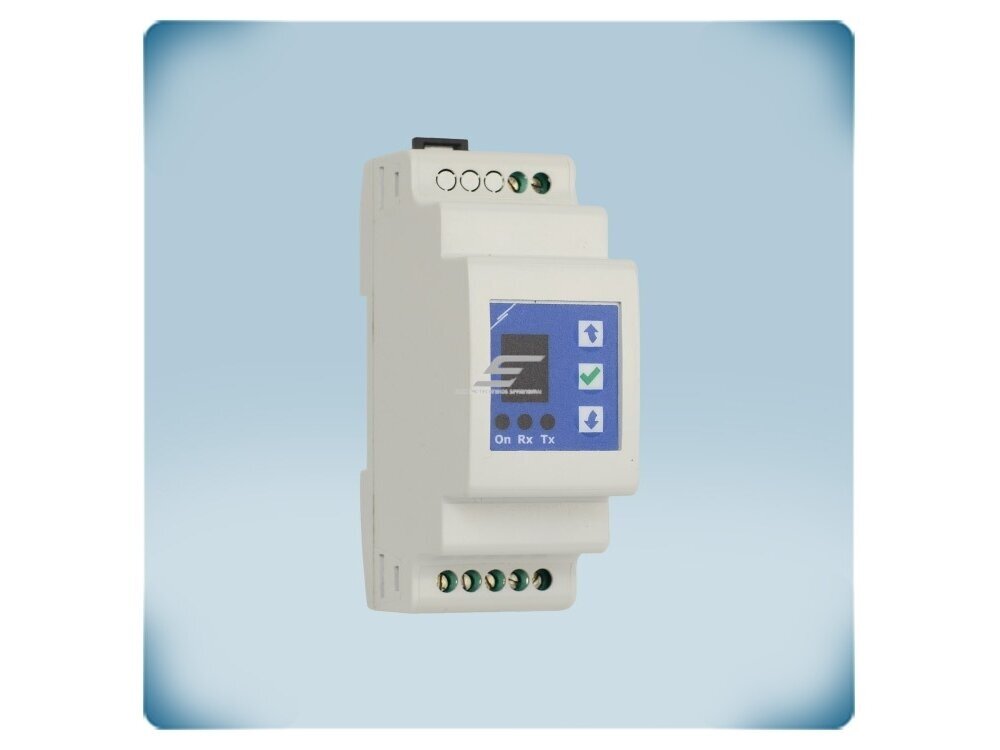

Skaitmeninis modulinis ventiliatoriaus greičio reguliatorius | Modbus RTU | 2,5A | 230VAC | ant DIN | Sentera Controls | DRE-1-25-DT

Kodas: DRE-1-25-DT

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 101.13 € su PVM
( 83.58 € be PVM )

~~157.76 €~~ Sutaupykite 56.63 €

Pasiūlymas galioja iki 2026-12-31

Į krepšelį

Prekės aprašymas

Skaitmeninis modulinis ventiliatoriaus greičio reguliatorius | Modbus RTU | 2,5A | 230VAC | ant DIN | Sentera Controls | DRE-1-25-DT

DRE-1-25-DT – Sentera Controls skaitmeninis modulinis ventiliatoriaus greičio reguliatorius ant DIN bėgio: 9 greičio pakopos, LED ekranėlis, trys mygtukai ir Modbus RTU. Valdo vienfazius įtampa valdomus AC variklius iki 2,5 A.

Pagrindinė mintis:
Pakopinis greičio valdymas skyde su aiškia indikacija: ekranėlyje matyti pasirinkta pakopa (0–9), o per Modbus RTU tą patį galima valdyti iš BMS.

Kam skirtas DRE-1-25-DT:
Šis modelis skirtas vidutinės galios ventiliatoriams (iki 2.5 A) – kanaliniams ventiliatoriams biuruose, klasėse, prekybos patalpose arba 2–3 mažesniems ventiliatoriams kartu.

Maks. variklio srovė
2,5 A

Valdymas
3 mygtukai / Modbus RTU

Maitinimas
230 VAC ±10 %, 50–60 Hz

Montavimas
DIN bėgis, IP30

Veikimo principas

Reguliatorius montuojamas ant DIN bėgio. Prijungiamas maitinimas (L, N), variklis (U1, U2), nereguliuojamas išėjimas (L1) ir, jei reikia, Modbus RTU linija (A, /B).

Greitis keičiamas keičiant variklio maitinimo įtampą 9 pakopomis tarp nustatytos min. (30–65 % Us) ir maks. (75–100 % Us) ribos. Pakopa pasirenkama mygtukais ▲/▼ ir rodoma 7 segmentų ekranėlyje.

Pasirenkamas normalus arba atvirkštinis režimas ir greitas arba lėtas paleidimas. Nustatymus galima keisti ir per Modbus RTU su 3SModbus programa.

Inžinieriaus pastaba: AC asinchroniniam varikliui mažinant įtampą didėja nuostoliai rotoriuje, todėl sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu; kai būtinas visiškai tylus darbas mažu greičiu – rinkitės transformatorinį reguliatorių su sinusine išėjimo įtampa.

Kuo naudingas DRE-1-25-DT?
Skaitmeninis, tiksliai pakartojamas greičio nustatymas skyde (pakopos 0–9) ir Modbus integracija viename mažame DIN modulyje.

Techninės specifikacijos

Prekės tipas	Skaitmeninis modulinis ventiliatoriaus greičio reguliatorius
Gamintojas / kodas	Sentera Controls / DRE-1-25-DT
Maitinimo įtampa	230 VAC ±10 %, 50/60 Hz
Maks. variklio srovė	2,5 A
Reguliuojamas išėjimas	30–100 % Us, 9 pakopos
Min. / maks. riba	30–65 % Us (~70–150 VAC) / 75–100 % Us (~170–230 VAC)
Nereguliuojamas išėjimas (L1)	230 VAC, maks. 0,5 A
Valdymas	3 mygtukai (▲, OK, ▼), 1 skaitmens 7 segmentų LED ekranėlis
Režimai	Normalus / atvirkštinis; greitas / lėtas paleidimas
Ryšys	Modbus RTU (RS485), 3SModbus programa
Indikacija	Darbo LED, Modbus LED, ekranėlis
Apsaugos klasė	IP30 (EN 60529)
Darbo aplinka	0…+35 °C, 0–80 % rH be kondensacijos
Montavimas	DIN bėgis (EN 60715), tik patalpose
Kabeliai	Iki 2,5 mm²
Matmenys	96 × 94 × 40 mm
Svoris	0,13 kg (neto)
Atitiktis	LVD 2014/35/ES, EMC 2014/30/ES, RoHS 2011/65/ES, WEEE 2012/19/ES

Gamintojo dokumentacija

✔ Rekomenduoja Elektrotechnikos sprendimai

Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

Pagrindinės funkcijos

9 greičio pakopos – tiksliai pakartojamas nustatymas – pakopos numeris matomas ekranėlyje.
Mygtukai ir ekranėlis – nustatymai keičiami tiesiai skyde.
Modbus RTU – pakopa ir būsena valdomos iš BMS.
Min. / maks. ribos – variklis neveikia per maža įtampa, greitis neviršija leistino.
Atvirkštinis režimas ir paleidimas – pritaikoma prie konkrečios sistemos.
Nereguliuojamas L1 išėjimas – lemputei ar nedidelei apkrovai iki 0,5 A.
SenteraWeb – per Sentera interneto modulį reguliatorių galima prijungti prie SenteraWeb debesies – nuotolinis valdymas, stebėjimas ir įspėjimai per internetą.

Kur naudojamas?

Vėdinimo ir automatikos skydai
Biurų, prekybos patalpų ventiliacija su pakopiniu valdymu
Objektai su BMS (Modbus RTU)
Techninės patalpos

Naudojimas pagal poreikį

Skydų gamintojui.
Kompaktiškas DIN modulis su ekranėliu.

BMS integratoriui.
Modbus RTU – pakopos valdymas iš centrinės sistemos.

Aptarnaujančiam personalui.
Aiškus pakopos skaičius ekranėlyje.

Pritaikymo gidas: kaip naudojamas praktikoje

Tipiniai DRE-1-25-DT pritaikymai:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Vėdinimo skydas	Ventiliatorius → U1, U2	Greitis nustatomas mygtukais 9 pakopomis	Nustatykite min. ribą pagal variklį
Objektas su BMS	Modbus RTU → A, /B	BMS keičia pakopą ir mato būseną	Modbus tinkle, kai naudojamas AC maitinimas, GND gnybto nejunkite su kitais įrenginiais ar CNVT-USB-RS485 keitikliu – galima sugadinti ryšio elektroniką.
Indikacija	Lemputė → L1	Matyti, kad ventiliatorius dirba	L1 apkrova – iki 0,5 A

Kaip parinkti reguliatoriaus srovę

Variklio(-ių) vardinė srovė	Rekomenduojamas modelis
iki 2,5 A	DRE-1-25-DT (2,5 A) ← šis modelis

Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Paleidimo srovė gamintojo jau įskaičiuota, papildomos atsargos nereikia. Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite. Didesnėms srovėms skyde – MVS-1 serija (iki 10 A).

Kada rinktis kitą sprendimą: tolygiam valdymui 0-10 VDC signalu – MVS-1 serija; paprastam rankiniam valdymui skyde – DRX-1 serija; EC ventiliatoriui – EC valdiklį.

Pliusai

9 pakopos ir ekranėlis
Modbus RTU
Reguliuojamos ribos
Atvirkštinis režimas
Kompaktiškas DIN modulis

Minusai / ribojimai

Srovė iki 2,5 A
Nėra 0-10 VDC įėjimo
IP30 – tik skyde
Darbo temperatūra iki +35 °C
Išėjimo įtampa nesinusinė – kai kurie varikliai mažu greičiu gali girdimai ūžti

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
Patikrinkite, ar variklis tinka įtampos reguliavimui ir ar jo srovė neviršija 2,5 A.
Modbus tinkle, kai naudojamas AC maitinimas, GND gnybto nejunkite su kitais įrenginiais ar CNVT-USB-RS485 keitikliu – galima sugadinti ryšio elektroniką.

Greitas pasirinkimo gidas

2,5 A

230 VAC

9 pakopos

Modbus RTU

DIN bėgis

Tinka, kai reikia:

pakopinio greičio valdymo skyde;
Modbus integracijos;
aiškios indikacijos.

Patikrinkite prieš naudojimą:

variklio srovę;
ar variklis reguliuojamas įtampa;
skydo temperatūrą (iki +35 °C).

Svarbus priminimas: DRE-1-25-DT nevaldo EC ventiliatorių ir trifazių variklių.

DUK

Kiek greičio pakopų?
9 pakopos (0–9), rodomos ekranėlyje.

Ar galima valdyti per Modbus?
Taip, Modbus RTU (RS485), konfigūravimas 3SModbus programa.

Ar yra 0-10 V įėjimas?
Ne, tam rinkitės MVS-1 seriją.
