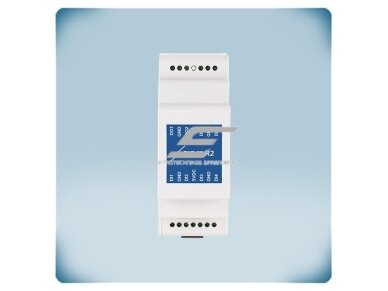

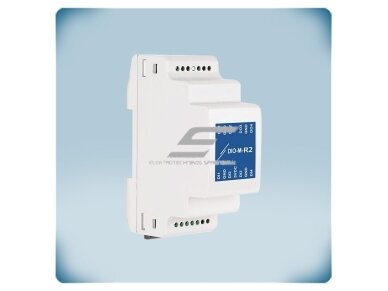

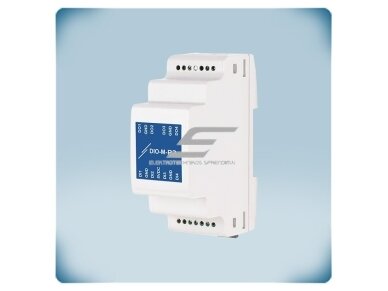

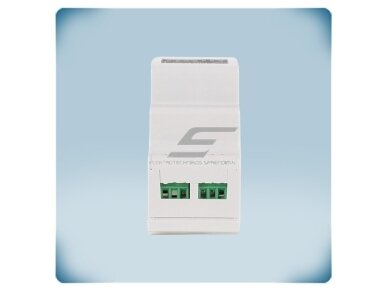

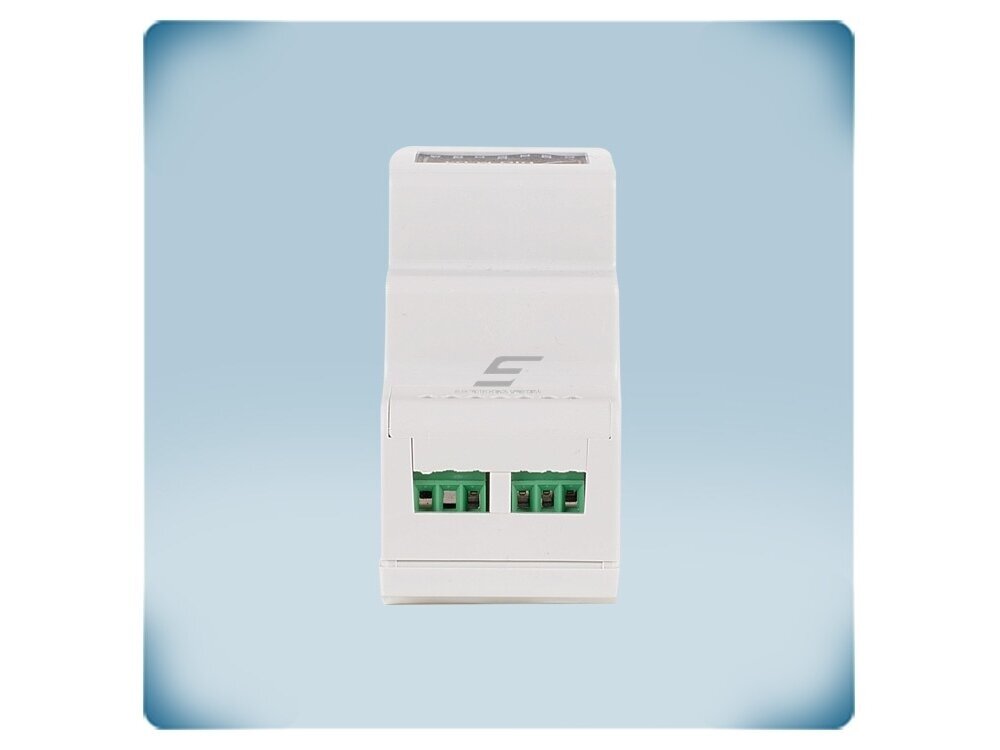

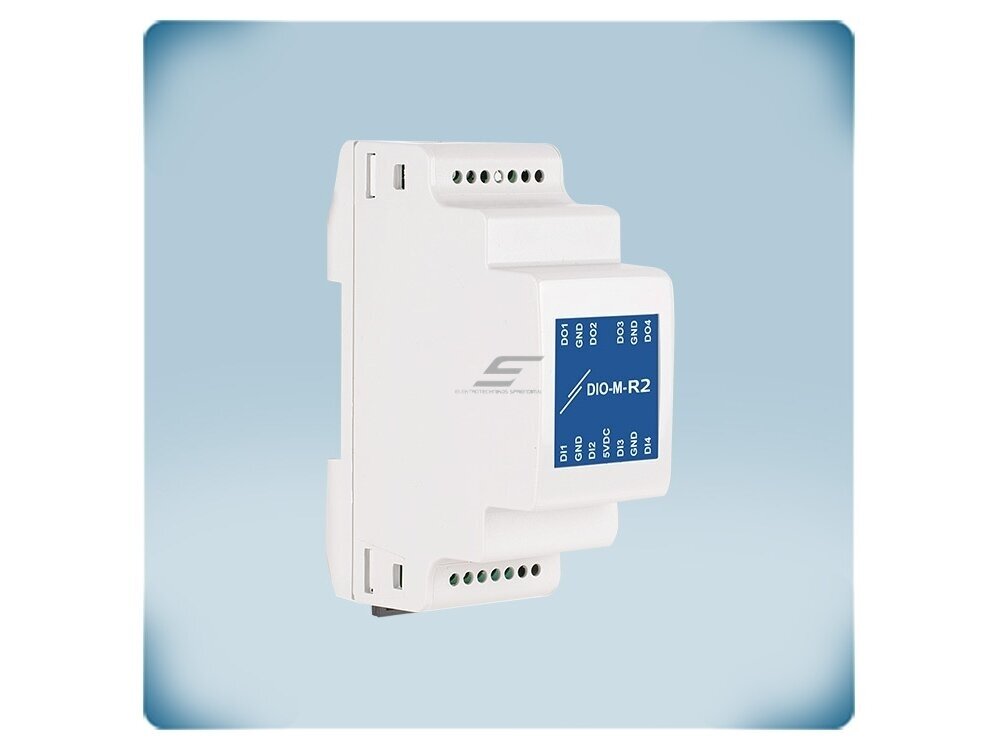

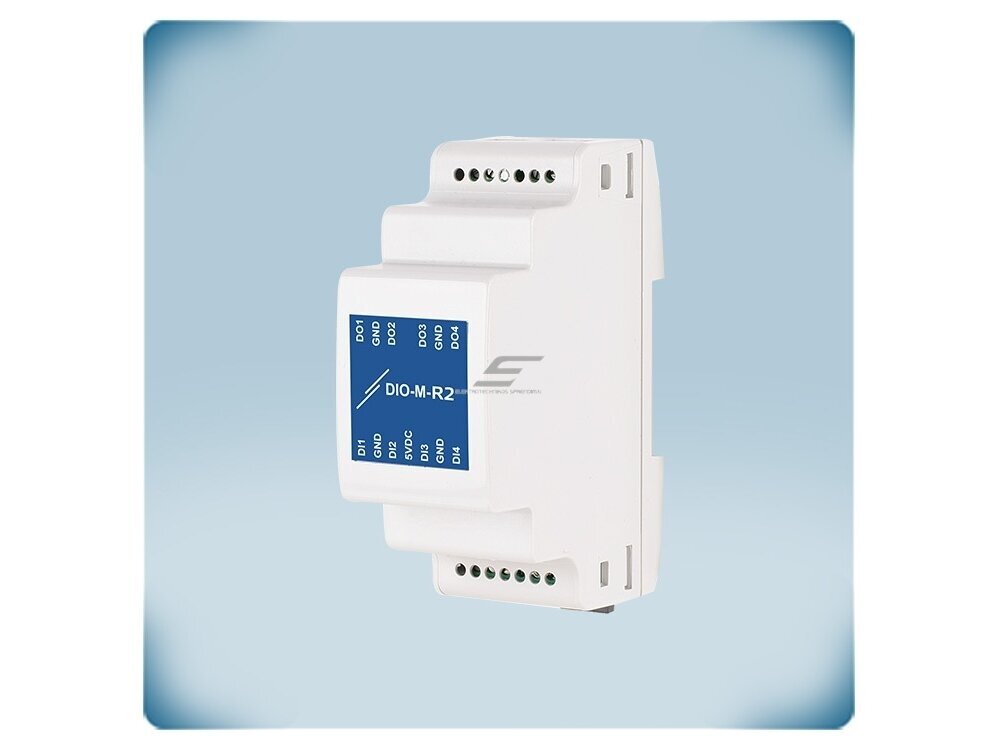

    Skaitmeninių įėjimų/išėjimų modulis | Modbus RTU | 4DI + 2 relės 2A | 24VDC PoM | DIN bėgelis | IP30 | Sentera Controls | DIO-M-R2

    Kodas: DIO-M-R2
    Pasiteirauti apie prekę
    Kaina 117.87 € su PVM
    ( 97.41 € be PVM )
    183.87 € Sutaupykite 66.00 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Skaitmeninių įėjimų/išėjimų modulis | Modbus RTU | 4DI + 2 relės 2A | 24VDC PoM | DIN bėgelis | IP30 | Sentera Controls | DIO-M-R2

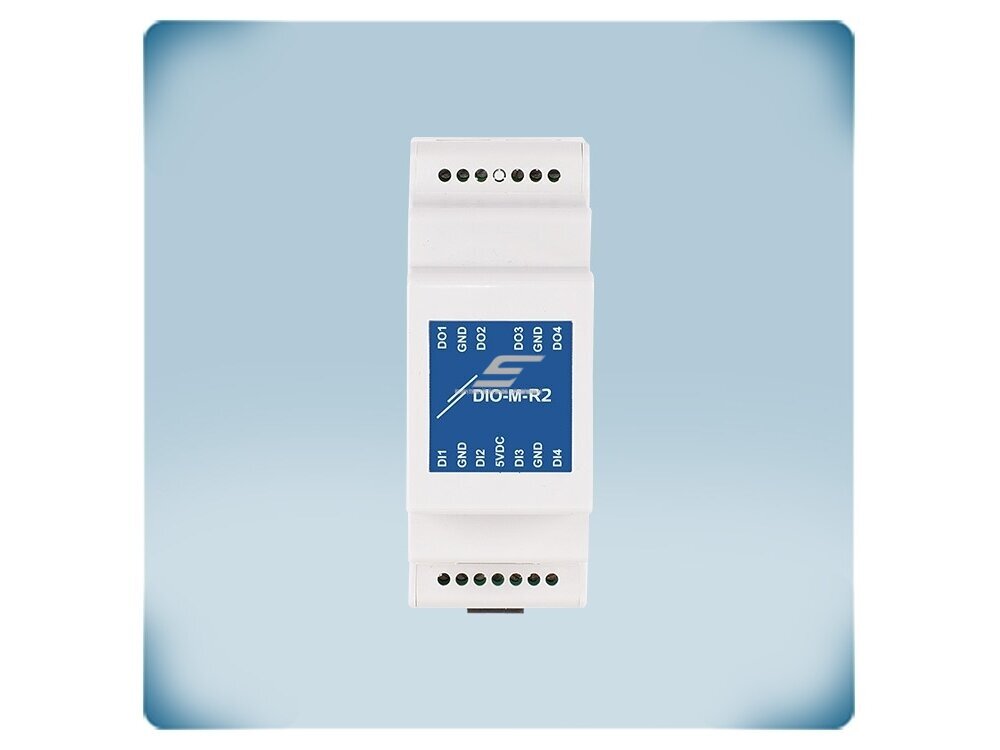

    DIO-M-R2 – Sentera Controls DIN bėgelio skaitmeninių įėjimų / išėjimų modulis Modbus RTU tinklui: 4 skaitmeniniai įėjimai su tacho funkcija ir 2 perjungiami (C/O) relių išėjimai. Jis leidžia prijungti prie Sentera Modbus tinklo įrenginius, kurie Modbus neturi.

    Pagrindinė mintis:
    Relės leidžia iš Modbus tiesiogiai įjungti siurblį, sklendę, šildytuvą ar signalizaciją, o įėjimai nuskaito kontaktus ir ventiliatoriaus tacho signalą.
    Įėjimai
    4 DI (0–45 VDC), tacho
    Išėjimai
    2 C/O relės, 2 A / 250 VAC
    Maitinimas
    24 VDC PoM, Imax 60 mA
    Montavimas / apsauga
    DIN bėgelis, IP30

    Veikimo principas

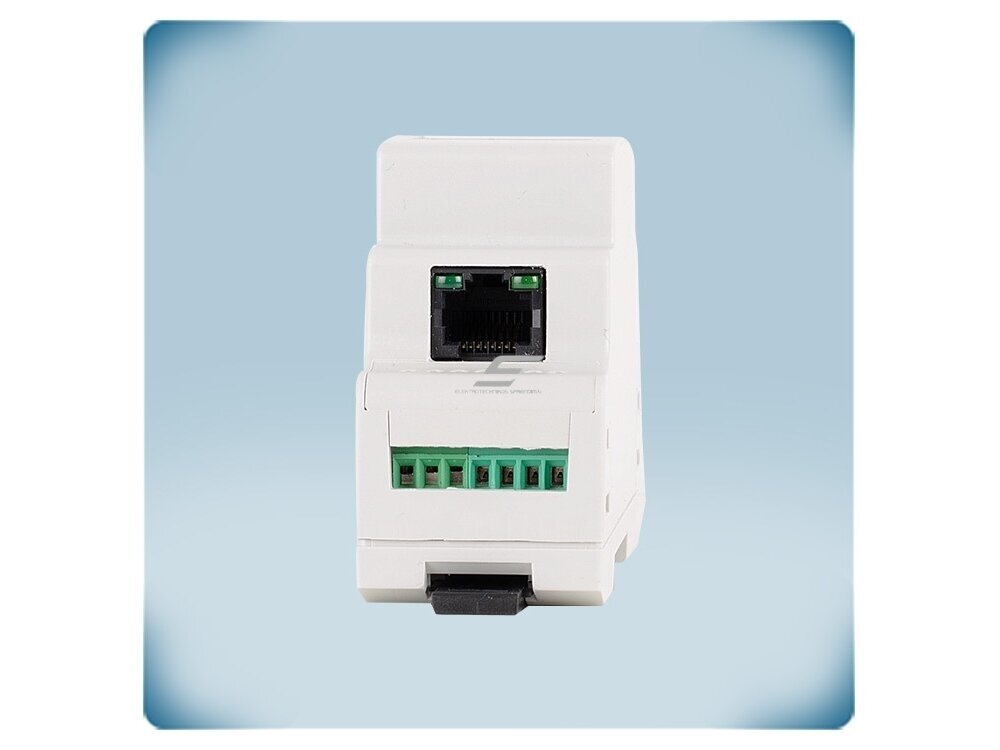

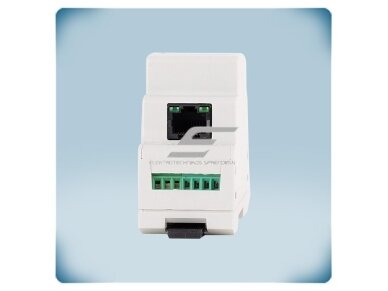

    Modulis montuojamas ant 35 mm DIN bėgelio ir RJ45 jungtimi (1–2 +24 VDC, 3–4 A, 5–6 /B, 7–8 GND) įjungiamas į Modbus RTU liniją, per kurią gauna ir 24 VDC maitinimą (Power over Modbus, maks. 60 mA). Į įėjimus DI1–DI4 jungiami kontaktai ar signalai, į išėjimus – valdomi įrenginiai.

    Skaitmeniniai įėjimai dirba 0–45 VDC diapazone (loginis lygis 1,6 VDC, 100 kΩ), sausiems kontaktams aktyvuoti yra 5 VDC išėjimas (≤100 mA), o tacho funkcija matuoja 0–1000 Hz (0–60 000 rpm). Du perjungiami relių išėjimai NO/COM/NC perjungia iki 2 A, 220 VDC / 250 VAC (60 W / 125 VA, t. y. 0,5 A esant 250 VAC), o autonominiame režime relės gali sekti skaitmeninius įėjimus be pagrindinio valdiklio.

    Rezultatas – įėjimų būsenos ir matavimai tampa Modbus registrais, o registrai – išėjimų būsenomis, todėl ne Modbus įranga įtraukiama į Sentera ar BMS sistemą. Konfigūruojama 3SModbus programa arba Sensistant, programinė įranga atnaujinama per Modbus RTU (bootloader); LED RJ45 lizde rodo maitinimą ir ryšį.

    Kuo naudingas DIO-M-R2?
    Prie Modbus sistemos be papildomo PLC prijungiama ne Modbus įranga – kontaktai, signalizacija, siurbliai ar sklendės per reles.

    Techninės specifikacijos

    Prekės tipas Skaitmeninių I/O modulis Modbus RTU
    Gamintojas / kodas Sentera Controls / DIO-M-R2
    Serija DIO-M-D4 / DIO-M-R2
    Maitinimas 24 VDC per Modbus (PoM), RJ45, maks. 60 mA
    Skaitmeniniai įėjimai 4 (DI1–DI4), 0–45 VDC, loginis lygis 1,6 VDC, 100 kΩ
    Tacho funkcija 0–1000 Hz (0–60 000 rpm)
    Relių išėjimai 2 × C/O (NO1/COM1/NC1, NO2/COM2/NC2)
    Relių apkrova maks. 2 A; 220 VDC / 250 VAC; 60 W / 125 VA (0,5 A esant 250 VAC)
    Autonominis režimas Relės valdomos pagal skaitmeninius įėjimus
    5 VDC išėjimas ≤100 mA bendrai su skaitmeniniais išėjimais (sausiems kontaktams)
    Ryšys Modbus RTU (RS485), RJ45: 1–2 +24 VDC, 3–4 A, 5–6 /B, 7–8 GND
    Konfigūravimas 3SModbus, Sensistant; atnaujinimas per Modbus RTU (bootloader)
    Indikacija LED RJ45 lizde: maitinimas ir Modbus ryšys
    Montavimas 35 mm DIN bėgelis, apatinis fiksatorius
    Korpusas ABS, pilkas RAL 7035
    Apsaugos klasė IP30 (EN 60529)
    Darbo aplinka -10…+60 °C, 5–85 % rH be kondensacijos
    Svoris 0,076 kg neto
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61000-6-1, -6-2, -6-3), WEEE, RoHS

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • 4 skaitmeniniai įėjimai – kontaktų, aliarmų, durų jungiklių būsenos – į Modbus.
    • Tacho matavimas – ventiliatoriaus greičio kontrolė 0–60 000 rpm.
    • 2 perjungiamos relės – siurbliui, sklendei, šildytuvui ar signalizacijai įjungti (iki 2 A).
    • Autonominis režimas – relės gali sekti įėjimus be pagrindinio valdiklio.
    • 5 VDC sausiems kontaktams – nereikia papildomo šaltinio įėjimų kontaktams.
    • Maitinimas per Modbus – 24 VDC ir duomenys vienu kabeliu.
    • Atnaujinimas per Modbus RTU – programinė įranga atnaujinama per tinklą (bootloader), konfigūravimas – 3SModbus ar Sensistant.

    Kur naudojamas?

    • Ne Modbus įrangos prijungimas prie Sentera Modbus tinklo
    • Ventiliatorių greičio (tacho) kontrolė
    • Gaisro signalizacijos, durų, aliarmų kontaktų nuskaitymas
    • Siurblių, sklendžių, šildytuvų įjungimas per reles
    • Bendrojo aliarmo signalas
    • Vandeninio šildytuvo cirkuliacinio siurblio įjungimas BMS komanda
    • Ventiliatorių stabdymas pagal gaisro signalizacijos kontaktą autonominiame režime

    Naudojimas pagal poreikį

    Vėdinimo sistemų paleidimo-derinimo inžinieriui.
    Relė įjungia siurblį ar sklendę, o tacho įėjimas patvirtina, kad ventiliatorius sukasi.
    Priešgaisrinės automatikos sąsajų montuotojui.
    Gaisro signalizacijos kontaktas autonominiame režime tiesiogiai perjungia relę.
    Pastato administratoriui.
    Durų, aliarmų ir įrenginių būsenos matomos BMS per Modbus registrus.

    Praktinis panaudojimas

    Jeigu vandeninio šildytuvo cirkuliacinis siurblys (iki 0,5 A esant 250 VAC) turi įsijungti BMS komanda, o ventiliatoriaus sukimasis būti patvirtintas, tada DIO-M-R2 relė NO1/COM1 tiesiogiai įjungia siurblį, o tacho įėjimas grąžina ventiliatoriaus apsukas (iki 60 000 rpm) į Modbus registrą.

    Pritaikymo gidas: kaip naudojamas praktikoje

    DIO-M-R2 jungia ne Modbus įrangą prie Modbus tinklo – keičiasi tik prijungiami signalai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Vėdinimo įrenginys Ventiliatoriaus tacho išėjimas → DI1 Greitis (rpm) matomas BMS, galima aptikti sustojimą Tacho iki 1000 Hz
    Gaisrinė signalizacija / avarinis stabdymas Sausas kontaktas → DI2 + 5 VDC Kontakto būsena perduodama Modbus 5 VDC naudokite tik sausiems kontaktams
    Siurblys ar šildytuvas Kontaktoriaus ritė → relės NO/COM Įjungimas Modbus komanda Relės apkrova iki 2 A; didesnei – per kontaktorių
    Oro sklendė Sklendės pavaros maitinimas → relė 2 Sklendė atidaroma kartu su ventiliatoriumi Autonominiu režimu relę gali valdyti įėjimas

    Kaip parinkti I/O modulį

    Reikalingi įėjimai / išėjimai Rekomenduojamas modelis
    4 skaitmeniniai įėjimai + 4 skaitmeniniai išėjimai (5 VDC) DIO-M-D4 (4 DI + 4 DO, PWM matavimas)
    4 skaitmeniniai įėjimai + 2 perjungiamos relės DIO-M-R2 (4 DI + 2 C/O relės 2 A) ← šis modelis
    Taisyklė: jei reikia tiesiogiai perjungti apkrovą (siurblį, sklendę, šildytuvo kontaktorių) – DIO-M-R2 su relėmis; jei pakanka 5 VDC loginių signalų ir reikia daugiau išėjimų bei PWM matavimo – DIO-M-D4.
    Kada rinktis kitą sprendimą: analoginiams signalams – DADCM-08 / DADCM-44 (įėjimai) ir DDACM-03 / DDACM-I3 / MDACM1 (išėjimai).

    Pliusai

    • 4 skaitmeniniai įėjimai su tacho
    • Maitinimas per Modbus (PoM)
    • 5 VDC sausiems kontaktams
    • Atnaujinimas per Modbus RTU
    • DIN bėgelis
    • 2 perjungiamos relės
    • Autonominis režimas

    Minusai / ribojimai

    • IP30 – tik skyde / patalpoje
    • Analoginių įėjimų / išėjimų nėra – tam DADCM-08 / DDACM-03
    • Relės iki 2 A, esant 250 VAC – iki 125 VA; didesnėms apkrovoms reikia kontaktoriaus
    • Tik 2 išėjimai

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas ar automatikos specialistas, atjungus maitinimą.
    • 5 VDC išėjimą naudokite tik sausiems kontaktams; bendra 5 VDC apkrova ≤100 mA.
    • Neviršykite relių ribų: 2 A, 220 VDC / 250 VAC, 60 W / 125 VA; 230 VAC grandines jungia elektrikas.
    • Neviršykite Power over Modbus (PoM) maitinimo šaltinio galios – sumuokite visų linijoje maitinamų įrenginių sroves.
    • Naudokite -10…+60 °C, 5–85 % rH be kondensacijos.

    Greitas pasirinkimo gidas

    Modbus RTU
    4 DI
    2 relės 2 A
    24 VDC PoM
    DIN
    IP30
    Tinka, kai reikia:
    • prijungti ne Modbus įrangą prie Sentera Modbus tinklo;
    • nuskaityti kontaktus ir ventiliatoriaus tacho signalą;
    • įjungti siurblį, sklendę ar signalizaciją relėmis.
    Patikrinkite prieš naudojimą:
    • kiek ir kokių signalų reikia;
    • išėjimų apkrovą (relės iki 2 A);
    • PoM maitinimo šaltinio rezervą.
    Svarbus priminimas: DIO-M-R2 nėra analoginis modulis – 0-10 VDC signalams rinkitės DADCM / DDACM seriją.

    DUK

    Ar galima matuoti ventiliatoriaus greitį?
    Taip, tacho funkcija matuoja 0–1000 Hz (0–60 000 rpm).
    Ar reikia atskiro maitinimo?
    Ne, 24 VDC tiekiama per Modbus (PoM), o modulis naudoja iki 60 mA.
    Ar galima tiesiogiai įjungti 230 VAC apkrovą?
    Taip, tačiau esant 250 VAC relės galia ribojama 125 VA (0,5 A), todėl didesnei apkrovai naudokite kontaktorių.
    Kas yra autonominis režimas?
    Tai režimas, kai relės perjungiamos pagal skaitmeninius įėjimus be pagrindinio Modbus valdiklio.
    Kaip prijungti sausą kontaktą?
    Sausam kontaktui aktyvuoti naudojamas modulio 5 VDC išėjimas (bendrai iki 100 mA), todėl papildomo šaltinio nereikia.
    Kuo skiriasi DIO-M-D4 ir DIO-M-R2?
    DIO-M-D4 turi keturis 5 VDC išėjimus ir PWM matavimą, o DIO-M-R2 – dvi perjungiamas reles ir autonominį režimą.

    Skaitmeninių įėjimų/išėjimų modulis | Modbus RTU | 4DI + 2 relės 2A | 24VDC PoM | DIN bėgelis | IP30 | Sentera Controls | DIO-M-R2

    Sentera DIO-M-R2 – Modbus RTU skaitmeninių I/O modulis: 4 DI su tacho, 2 C/O relės 2 A, 24 VDC PoM, DIN bėgelis, IP30 – ne Modbus įrangos integravimui.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
