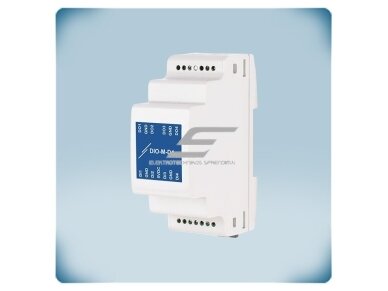

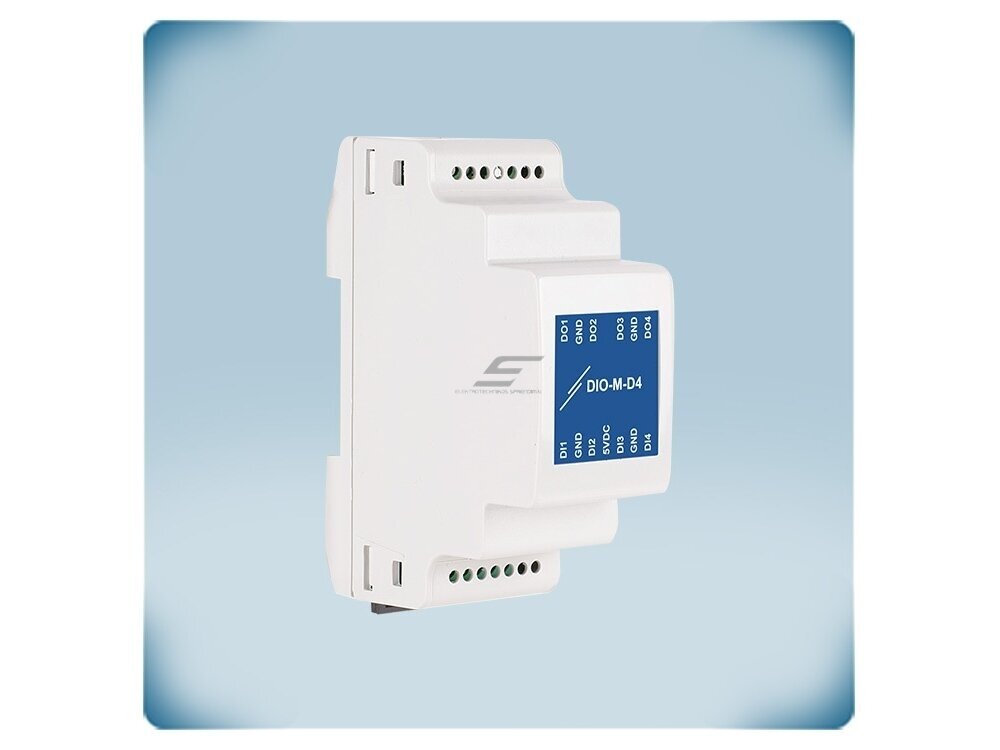

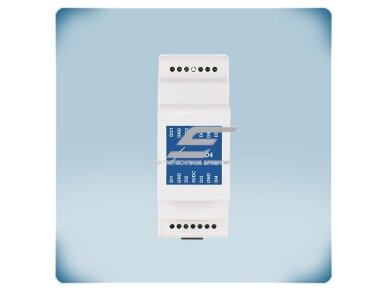

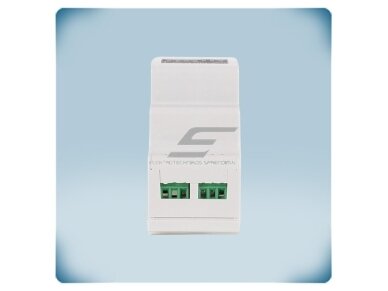

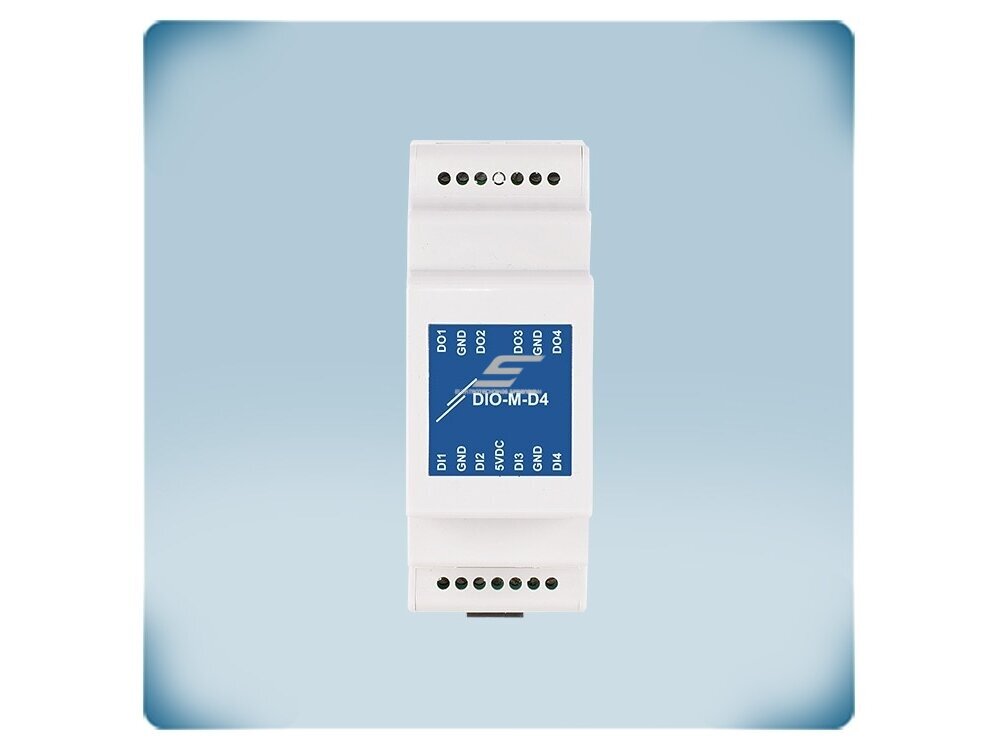

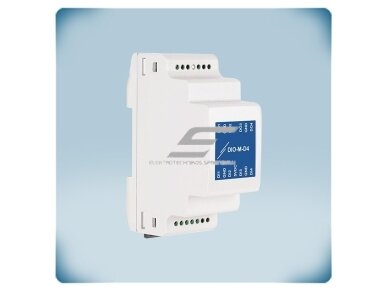

    Skaitmeninių įėjimų/išėjimų modulis | Modbus RTU | 4DI + 4DO 5VDC | 24VDC PoM | DIN bėgelis | IP30 | Sentera Controls | DIO-M-D4

    Kodas: DIO-M-D4
    Pasiteirauti apie prekę
    Kaina 96.39 € su PVM
    ( 79.66 € be PVM )
    150.37 € Sutaupykite 53.98 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Skaitmeninių įėjimų/išėjimų modulis | Modbus RTU | 4DI + 4DO 5VDC | 24VDC PoM | DIN bėgelis | IP30 | Sentera Controls | DIO-M-D4

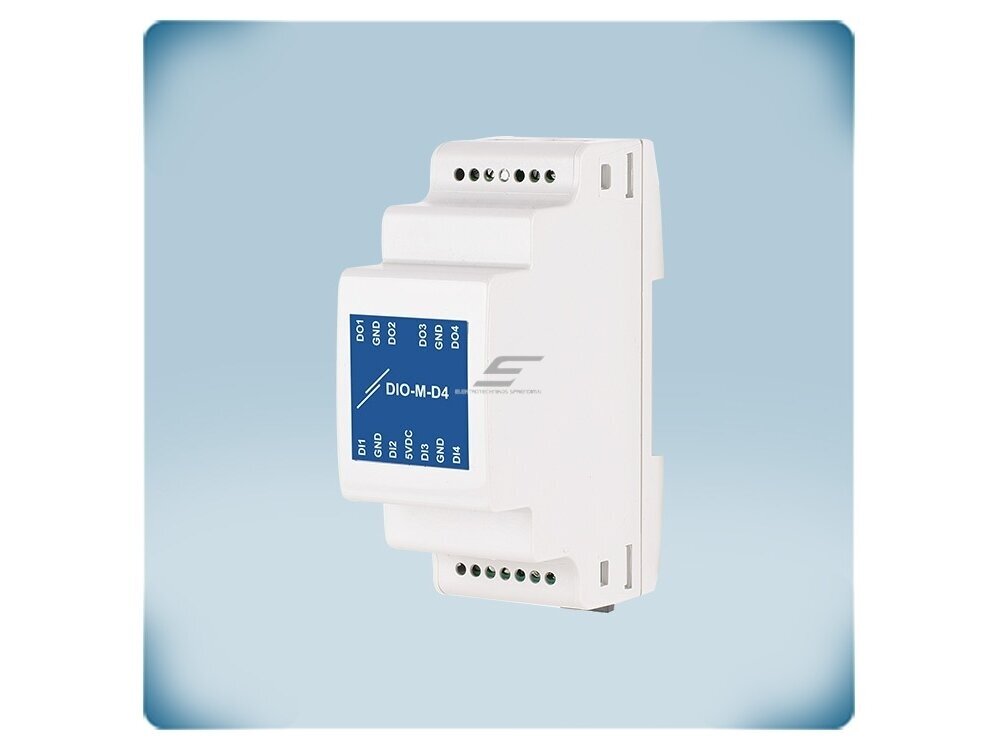

    DIO-M-D4 – Sentera Controls DIN bėgelio skaitmeninių įėjimų / išėjimų modulis Modbus RTU tinklui: 4 skaitmeniniai įėjimai su tacho funkcija ir 4 skaitmeniniai 5 VDC išėjimai. Jis leidžia prijungti prie Sentera Modbus tinklo įrenginius, kurie Modbus neturi.

    Pagrindinė mintis:
    Modulis nuskaito kontaktus, PWM ir tacho signalus bei valdo 5 VDC loginius išėjimus – patogu, kai reikia signalizacijos ar loginių komandų kitai įrangai.
    Įėjimai
    4 DI (0–45 VDC), tacho ir PWM
    Išėjimai
    4 DO, 5 VDC
    Maitinimas
    24 VDC PoM
    Montavimas / apsauga
    DIN bėgelis, IP30

    Veikimo principas

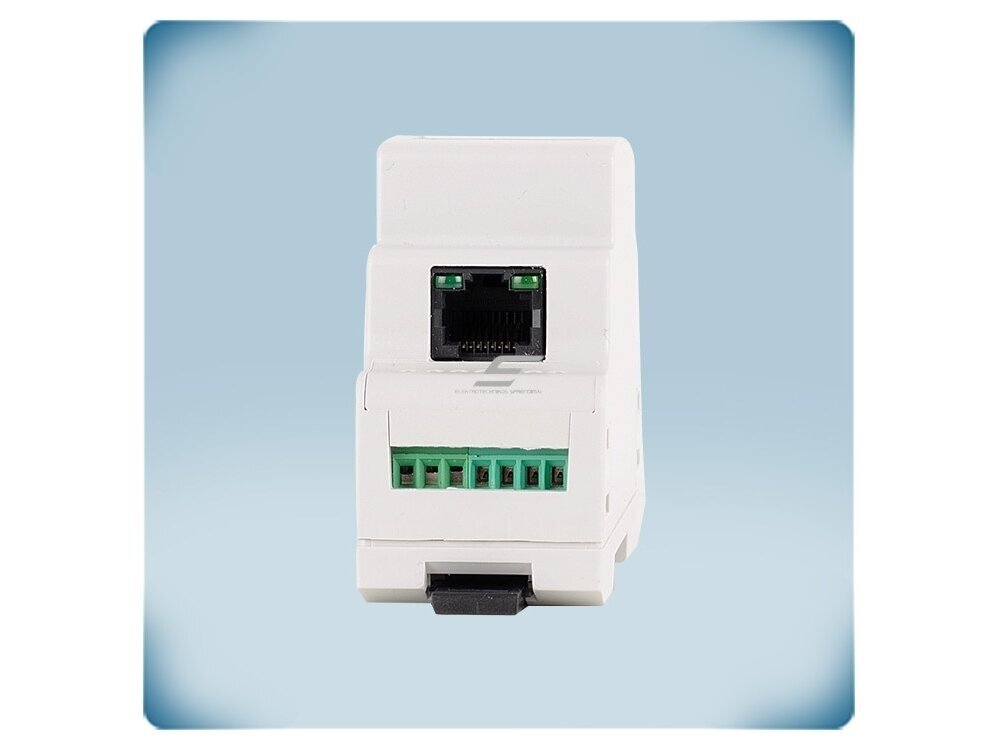

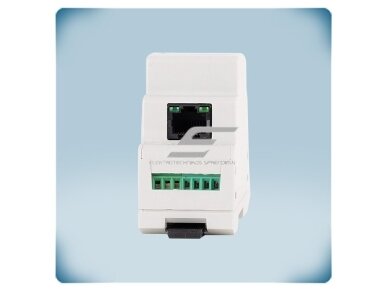

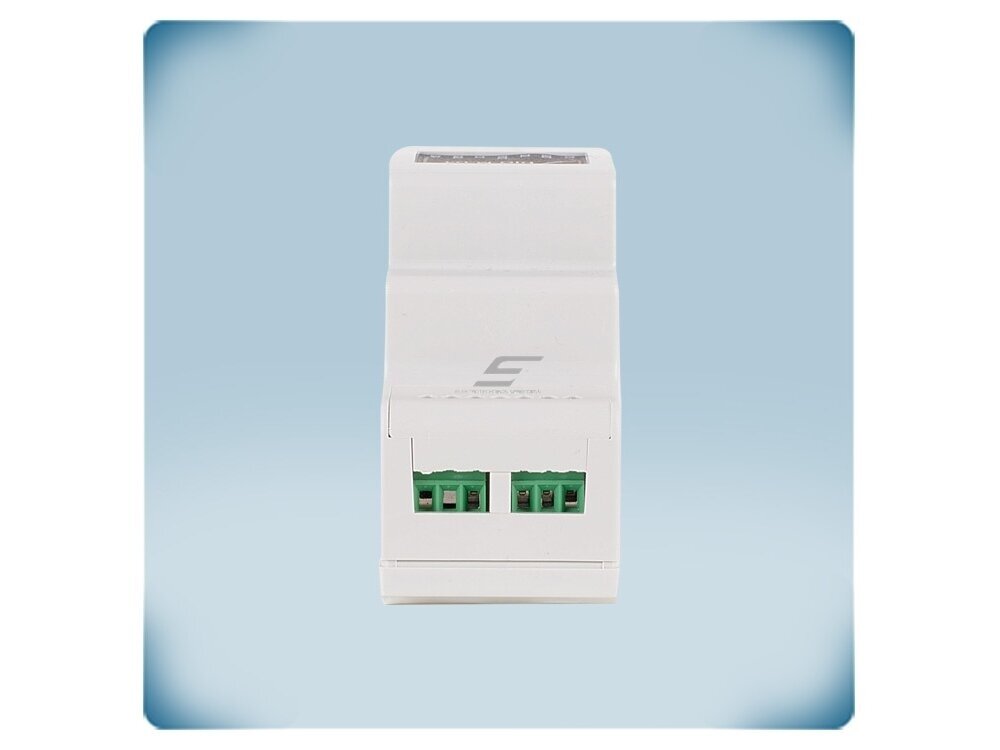

    Modulis montuojamas ant 35 mm DIN bėgelio ir RJ45 jungtimi (1–2 +24 VDC, 3–4 A, 5–6 /B, 7–8 GND) įjungiamas į Modbus RTU liniją, per kurią gauna ir 24 VDC maitinimą (Power over Modbus). Į įėjimus DI1–DI4 jungiami kontaktai ar signalai, į išėjimus – valdomi įrenginiai.

    Skaitmeniniai įėjimai dirba 0–45 VDC diapazone (loginis lygis 1,6 VDC, 100 kΩ), sausiems kontaktams aktyvuoti yra 5 VDC išėjimas, tacho funkcija matuoja 0–1000 Hz (0–60 000 rpm), o PWM matavimas – 0–100 % esant 1–1000 Hz. Keturi išėjimai DO1–DO4 yra 5 VDC lygio, apsaugoti nuo trumpojo jungimo; jų apkrova įskaičiuojama į bendrą 5 VDC ribą (≤100 mA).

    Rezultatas – įėjimų būsenos ir matavimai tampa Modbus registrais, o registrai – išėjimų būsenomis, todėl ne Modbus įranga įtraukiama į Sentera ar BMS sistemą. Konfigūruojama 3SModbus programa arba Sensistant, programinė įranga atnaujinama per Modbus RTU (bootloader); LED RJ45 lizde rodo maitinimą ir ryšį.

    Kuo naudingas DIO-M-D4?
    Prie Modbus sistemos be papildomo PLC prijungiama ne Modbus įranga – kontaktai, signalizacija ir loginiai signalai.

    Techninės specifikacijos

    Prekės tipas Skaitmeninių I/O modulis Modbus RTU
    Gamintojas / kodas Sentera Controls / DIO-M-D4
    Serija DIO-M-D4 / DIO-M-R2
    Maitinimas 24 VDC per Modbus (PoM), RJ45
    Skaitmeniniai įėjimai 4 (DI1–DI4), 0–45 VDC, loginis lygis 1,6 VDC, 100 kΩ
    Tacho funkcija 0–1000 Hz (0–60 000 rpm)
    PWM matavimas 0–100 %, 1–1000 Hz
    Skaitmeniniai išėjimai 4 (DO1–DO4), 5 VDC, apsauga nuo trumpojo jungimo
    5 VDC išėjimas ≤100 mA bendrai su skaitmeniniais išėjimais (sausiems kontaktams)
    Ryšys Modbus RTU (RS485), RJ45: 1–2 +24 VDC, 3–4 A, 5–6 /B, 7–8 GND
    Konfigūravimas 3SModbus, Sensistant; atnaujinimas per Modbus RTU (bootloader)
    Indikacija LED RJ45 lizde: maitinimas ir Modbus ryšys
    Montavimas 35 mm DIN bėgelis, apatinis fiksatorius
    Korpusas ABS, pilkas RAL 7035
    Apsaugos klasė IP30 (EN 60529)
    Darbo aplinka -10…+60 °C, 5–85 % rH be kondensacijos
    Svoris 0,072 kg neto
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61000-6-1, -6-2, -6-3), WEEE, RoHS

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • 4 skaitmeniniai įėjimai – kontaktų, aliarmų, durų jungiklių būsenos – į Modbus.
    • Tacho matavimas – ventiliatoriaus greičio kontrolė 0–60 000 rpm.
    • PWM matavimas – 0–100 %, 1–1000 Hz signalų nuskaitymas.
    • 4 skaitmeniniai išėjimai 5 VDC – loginiai signalai kitai įrangai ar indikacijai, apsauga nuo trumpojo jungimo.
    • 5 VDC sausiems kontaktams – nereikia papildomo šaltinio įėjimų kontaktams.
    • Maitinimas per Modbus – 24 VDC ir duomenys vienu kabeliu.
    • Atnaujinimas per Modbus RTU – programinė įranga atnaujinama per tinklą (bootloader), konfigūravimas – 3SModbus ar Sensistant.

    Kur naudojamas?

    • Ne Modbus įrangos prijungimas prie Sentera Modbus tinklo
    • Ventiliatorių greičio (tacho) kontrolė
    • Gaisro signalizacijos, durų, aliarmų kontaktų nuskaitymas
    • Loginių signalų perdavimas kitai įrangai
    • PWM signalų stebėjimas
    • Kitų valdiklių loginių įėjimų ar indikacijos valdymas 5 VDC signalu
    • EC ventiliatorių tacho ir PWM grįžtamojo signalo kontrolė keliuose įrenginiuose

    Naudojimas pagal poreikį

    Elektroninės įrangos integratoriui.
    Keturi 5 VDC loginiai išėjimai su apsauga nuo trumpojo jungimo valdo kitų valdiklių įėjimus.
    EC ventiliatorių sistemų derintojui.
    Tacho ir PWM (1–1000 Hz) matavimas parodo realų ventiliatoriaus darbą.
    Skydų gamintojui.
    Kompaktiškas 0,072 kg DIN modulis be atskiro maitinimo šaltinio.

    Praktinis panaudojimas

    Jeigu reikia stebėti dviejų EC ventiliatorių tacho signalą ir dar dviejų PWM signalų užpildą (0–100 %, 1–1000 Hz), tada DIO-M-D4 visus keturis įėjimus pateikia Modbus registruose, o išėjimais DO1–DO4 perduoda 5 VDC loginius signalus kitai įrangai, neviršijant bendros 100 mA ribos.

    Pritaikymo gidas: kaip naudojamas praktikoje

    DIO-M-D4 jungia ne Modbus įrangą prie Modbus tinklo – keičiasi tik prijungiami signalai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Vėdinimo įrenginys Ventiliatoriaus tacho išėjimas → DI1 Greitis (rpm) matomas BMS, galima aptikti sustojimą Tacho iki 1000 Hz
    Gaisrinė signalizacija / avarinis stabdymas Sausas kontaktas → DI2 + 5 VDC Kontakto būsena perduodama Modbus 5 VDC naudokite tik sausiems kontaktams
    Indikacija / signalizacija 5 VDC LED ar loginis įėjimas → DO1–DO4 Būsenos rodomos vietoje ar perduodamos kitai įrangai Bendra 5 VDC apkrova ≤100 mA
    PWM signalo stebėjimas PWM šaltinis → DI3 PWM užpildymas (%) – Modbus registre Dažnis 1–1000 Hz

    Kaip parinkti I/O modulį

    Reikalingi įėjimai / išėjimai Rekomenduojamas modelis
    4 skaitmeniniai įėjimai + 4 skaitmeniniai išėjimai (5 VDC) DIO-M-D4 (4 DI + 4 DO, PWM matavimas) ← šis modelis
    4 skaitmeniniai įėjimai + 2 perjungiamos relės DIO-M-R2 (4 DI + 2 C/O relės 2 A)
    Taisyklė: jei reikia tiesiogiai perjungti apkrovą (siurblį, sklendę, šildytuvo kontaktorių) – DIO-M-R2 su relėmis; jei pakanka 5 VDC loginių signalų ir reikia daugiau išėjimų bei PWM matavimo – DIO-M-D4.
    Kada rinktis kitą sprendimą: analoginiams signalams – DADCM-08 / DADCM-44 (įėjimai) ir DDACM-03 / DDACM-I3 / MDACM1 (išėjimai).

    Pliusai

    • 4 skaitmeniniai įėjimai su tacho
    • Maitinimas per Modbus (PoM)
    • 5 VDC sausiems kontaktams
    • Atnaujinimas per Modbus RTU
    • DIN bėgelis
    • 4 skaitmeniniai išėjimai
    • PWM matavimas

    Minusai / ribojimai

    • IP30 – tik skyde / patalpoje
    • Analoginių įėjimų / išėjimų nėra – tam DADCM-08 / DDACM-03
    • Išėjimai tik 5 VDC loginiai – apkrovai perjungti rinkitės DIO-M-R2
    • 5 VDC bendra riba 100 mA

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas ar automatikos specialistas, atjungus maitinimą.
    • 5 VDC išėjimą naudokite tik sausiems kontaktams; bendra 5 VDC apkrova ≤100 mA.
    • Neviršykite Power over Modbus (PoM) maitinimo šaltinio galios – sumuokite visų linijoje maitinamų įrenginių sroves.
    • Naudokite -10…+60 °C, 5–85 % rH be kondensacijos.

    Greitas pasirinkimo gidas

    Modbus RTU
    4 DI
    4 DO 5 VDC
    24 VDC PoM
    DIN
    IP30
    Tinka, kai reikia:
    • prijungti ne Modbus įrangą prie Sentera Modbus tinklo;
    • nuskaityti kontaktus ir ventiliatoriaus tacho signalą;
    • perduoti loginius 5 VDC signalus kitai įrangai.
    Patikrinkite prieš naudojimą:
    • kiek ir kokių signalų reikia;
    • išėjimų apkrovą (relės iki 2 A) – DIO-M-D4 turi tik 5 VDC loginius išėjimus;
    • PoM maitinimo šaltinio rezervą.
    Svarbus priminimas: DIO-M-D4 nėra analoginis modulis – 0-10 VDC signalams rinkitės DADCM / DDACM seriją.

    DUK

    Ar galima matuoti ventiliatoriaus greitį?
    Taip, tacho funkcija matuoja 0–1000 Hz (0–60 000 rpm).
    Ar reikia atskiro maitinimo?
    Ne, 24 VDC tiekiama per Modbus (PoM) RJ45 jungtimi.
    Ar galima tiesiogiai įjungti 230 VAC apkrovą?
    Ne, DIO-M-D4 išėjimai yra 5 VDC loginiai, todėl apkrovai perjungti rinkitės DIO-M-R2.
    Kokius PWM signalus galima matuoti?
    Modulis matuoja PWM užpildą 0–100 % esant 1–1000 Hz dažniui.
    Ar išėjimai apsaugoti nuo trumpojo jungimo?
    Taip, DO1–DO4 apsaugoti nuo trumpojo jungimo, o bendra 5 VDC apkrova neturi viršyti 100 mA.
    Kuo skiriasi DIO-M-D4 ir DIO-M-R2?
    DIO-M-D4 turi keturis 5 VDC išėjimus ir PWM matavimą, o DIO-M-R2 – dvi perjungiamas reles ir autonominį režimą.

    Skaitmeninių įėjimų/išėjimų modulis | Modbus RTU | 4DI + 4DO 5VDC | 24VDC PoM | DIN bėgelis | IP30 | Sentera Controls | DIO-M-D4

    Sentera DIO-M-D4 – Modbus RTU skaitmeninių I/O modulis: 4 DI su tacho, 4 DO 5 VDC, PWM matavimas, 24 VDC PoM, DIN bėgelis, IP30 – ne Modbus įrangos integravimui.
