Pramoninis skydelis su kištukiniais lizdais | 1×CEE 32 A 5P + 1×CEE 16 A 5P + 3×230 V | 9 modulių | be apsaugų | IP44 | Famatel RW3958 | 3958.0013E

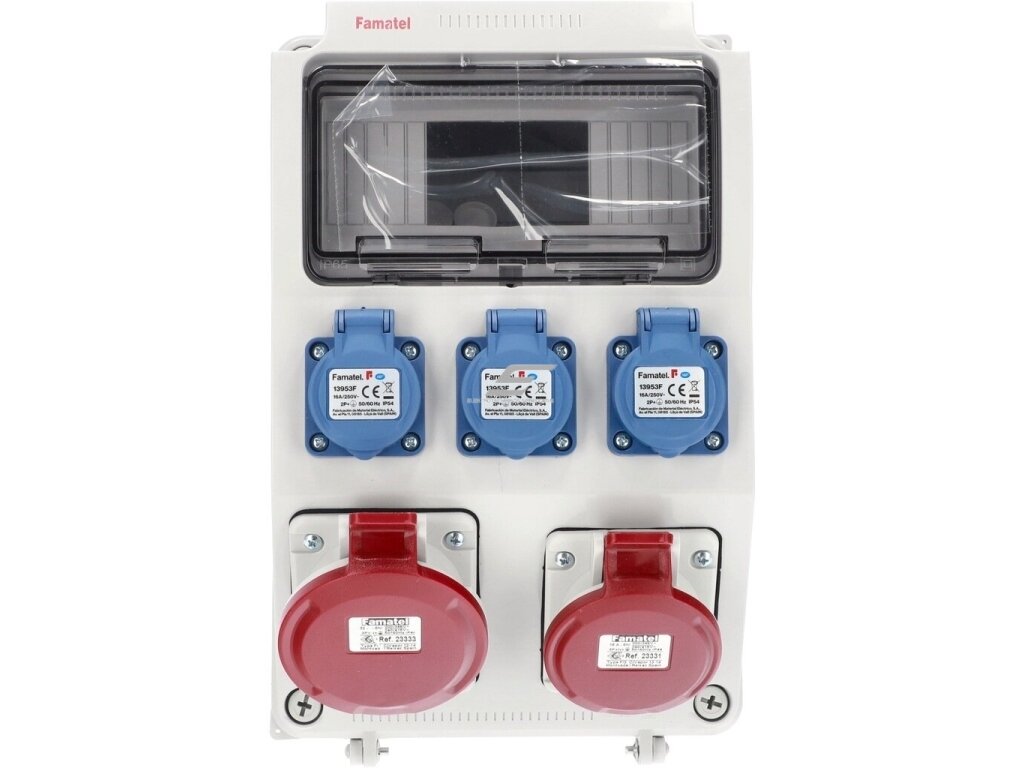

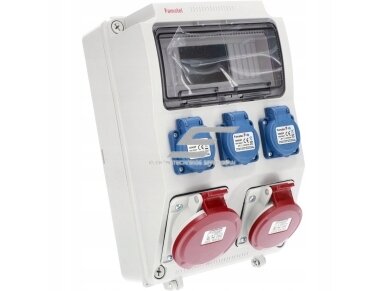

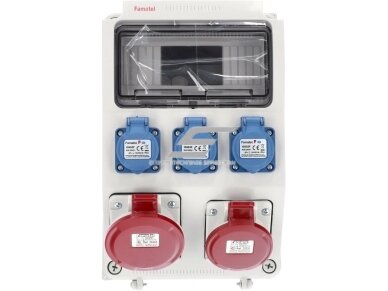

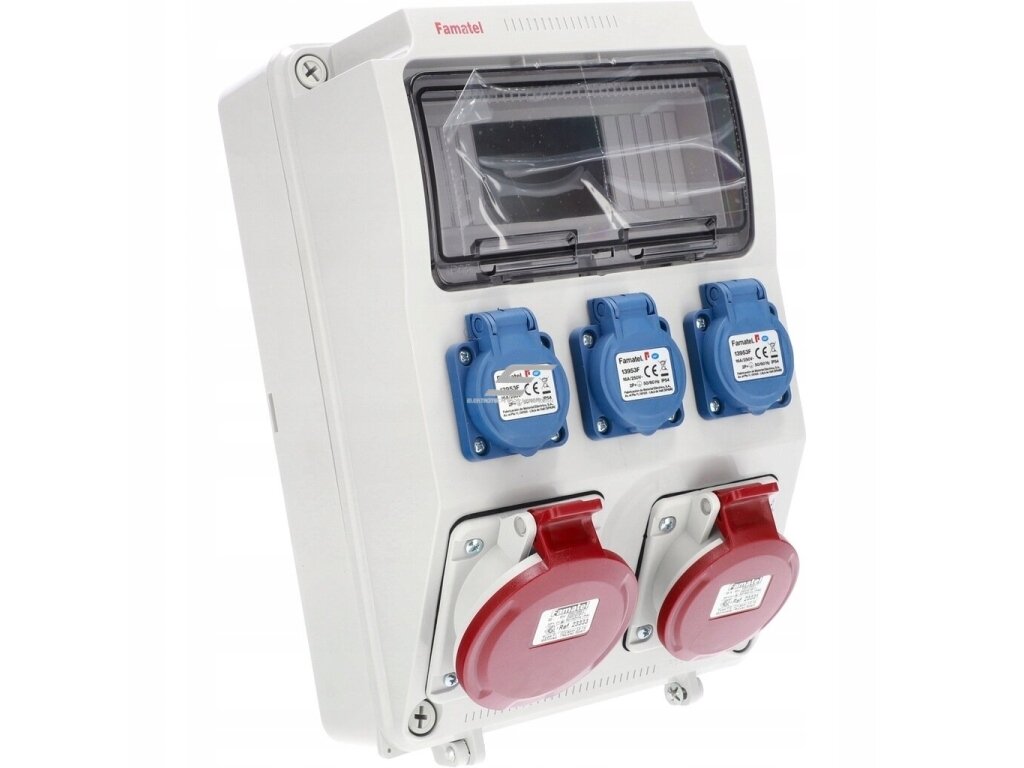

Kodas: 3958.0013EKaina 61.71 € su PVM( 51.00 € be PVM )Famatel RW3958 3958.0013E – sieninis pramoninis skydelis su 1× CEE 32 A 5P, 1× CEE 16 A 5P (400 V) ir 3× SCHUKO 16 A 230 V lizdais ir vieta 9 moduliams apsaugos aparatūrai.
- Lizdai: 1×CEE 32 A 5P + 1×CEE 16 A 5P + 3×230 V
- Vieta aparatūrai: 9 moduliai
- IP klasė: IP44
- Matmenys: 330 × 215 × 150 mm
-
Pramoninis skydelis su kištukiniais lizdais | 1×CEE 32 A 5P + 1×CEE 16 A 5P + 3×230 V | 9 modulių | be apsaugų | IP44 | Famatel RW3958 | 3958.0013E
Famatel RW3958 3958.0013E – sieninis pramoninis skydelis su 1× CEE 32 A 5P, 1× CEE 16 A 5P (400 V) ir 3× SCHUKO 16 A 230 V lizdais ir vieta 9 moduliams apsaugos aparatūrai. Lizdai sumontuoti ir sujungti, o automatus bei nuotėkio relę elektrikas parenka pagal konkretų objektą.
Pagrindinė mintis:
Skydelis tiekiamas be apsaugų – tai lankstus sprendimas, kai apsaugos turi atitikti maitinimo liniją ir prijungiamą įrangą. Dvi skirtingos trifazės srovės klasės ir trys 230 V lizdai leidžia vienoje vietoje prijungti, pvz., suvirinimo aparatą, kompresorių ir rankinius įrankius.Lizdai
1×CEE 32 A 5P + 1×CEE 16 A 5P + 3×230 VVieta aparatūrai
9 moduliaiIP klasė
IP44Matmenys
330 × 215 × 150 mmVeikimo principas
Skydelis tvirtinamas ant sienos, maitinimo kabelis įvedamas per riebokšlį ir jungiamas į įvadinius aparatus, kuriuos sumontuoja elektrikas ant DIN bėgelio.
Kiekvienas lizdas arba lizdų grupė prijungiama per atskirą automatinį jungiklį, o visa lizdų grupė – per RCD ≤ 30 mA.
Rezultatas – stacionarus paskirstymo taškas, kuriame trifazė ir vienfazė įranga jungiama prie apsaugotų lizdų vienoje vietoje.
Kuo naudingas Famatel 3958.0013E?
Galite patys pasirinkti apsaugos architektūrą: vieną bendrą 4P RCD arba atskirus RCBO kiekvienai grupei, jei vienos grandinės nuotėkis neturi išjungti kitų.Techninės specifikacijos
Prekės tipas Sieninis paskirstymo skydelis su kištukiniais lizdais, be apsaugos aparatūros Gamintojas / kodas Famatel Polska / 3958.0013E (serija RW3958) Kištukiniai lizdai 1× CEE 32 A 5P, 1× CEE 16 A 5P (400 V) ir 3× SCHUKO 16 A 230 V lizdais Apsaugos aparatai Nėra – vieta 9 moduliams Apsaugos klasė IP44 Matmenys 330 × 215 × 150 mm (A × P × G) Montavimas Sieninis Korpuso medžiaga Termoplastikas, pilkas Brūkšninis kodas (EAN) 5903148990767 Pagrindinės funkcijos
- Sumontuoti ir sujungti lizdai – lieka sukomplektuoti apsaugas.
- 9 modulių vieta – telpa 4P RCD (4 mod.) ir automatai lizdams.
- Trifaziai CEE 5P lizdai – pramoninei įrangai su užrakinamais kištukais.
- Trys 230 V lizdai – kasdieniams įrankiams ir prietaisams.
- IP44 – patalpoms ir dengtoms lauko vietoms.
Kur naudojamas?
- Garažai su kompresoriumi ir keltuvu
- Automobilių servisai
- Metalo ir medžio dirbtuvės
- Sandėliai ir halės
- Ūkiniai pastatai
- Gamybos darbo vietos
Naudojimas pagal poreikį
Elektrikui montuotojui.
Gauna sujungtą korpusą su lizdais ir pats parenka apsaugas pagal liniją ir įrangą.Serviso ar dirbtuvės savininkui.
Vienas stacionarus taškas trifazei ir vienfazei įrangai prie darbo vietos.Pastato techninei priežiūrai.
Standartinis sprendimas technologiniams lizdams cechuose ir sandėliuose.Praktinis panaudojimas
Jeigu servise reikia prijungti 32 A keltuvą, 16 A kompresorių ir kelis rankinius įrankius, tada skydelyje montuojamas 4P RCD 40 A 30 mA, C32 3P ir C16 3P automatai trifaziams lizdams bei B16 1P 230 V lizdams, o skydelis maitinamas 5×10 mm² kabeliu nuo C40 automato.Pliusai
- Lizdai sumontuoti ir sujungti
- 9 moduliai apsaugoms – telpa 4P RCD
- Lanksti apsaugos architektūra
- Kompaktiškas korpusas 330 × 215 × 150 mm
- Gera kainos ir funkcionalumo dermė
Minusai / ribojimai
- Tik po vieną kiekvienos srovės trifazį lizdą
- Be apsaugų – būtinas komplektavimas ir matavimai
- IP44 – ne plovimo zonoms
- Netinka kaip mobilus blokas – nėra įvadinio kištuko
Saugos ir montavimo pastabos
- Skydelis tiekiamas be apsaugos aparatų – prieš įjungiant būtina sumontuoti automatinius jungiklius kiekvienai lizdų grupei ir RCD ≤ 30 mA (HD 60364-4-41), arba užtikrinti šią apsaugą maitinančiame skyde.
- Maitinimo kabelį parinkite pagal įvado apsaugos srovę, o ne pagal lizdų srovių sumą; kabelį apsaugo automatas maitinančiame skyde.
- Trifazių CEE lizdų fazių seka turi būti vienoda (L1-L2-L3 pagal laikrodžio rodyklę) – kitaip variklis suksis atgal.
- N ir PE laidininkai jungiami į atskiras šynas; skydelyje jų nesujunkite.
- Kabelis įvedamas per tinkamo skersmens riebokšlį; nesandarus įvadas panaikina deklaruotą IP klasę.
- Prijungimą ir paleidimo matavimus (PE vientisumas, izoliacijos varža, Zs, RCD suveikimas) atlieka atestuotas elektrikas.
Greitas pasirinkimo gidas
1×CEE 32 A 5P1×CEE 16 A 5P3×230 V9 moduliaiIP44be apsaugųTinka, kai reikia:- Stacionaraus lizdų taško su savo parinktomis apsaugomis
- Trifazės ir vienfazės įrangos prijungimo vienoje vietoje
- Garažo, dirbtuvės ar cecho darbo vietos
Patikrinkite prieš naudojimą:- Kokios apsaugos bus montuojamos ir ar jos telpa į 9 modulius
- Ar maitinimo linijos kabelis atitinka įvado apsaugą
- Ar trifazių lizdų fazių seka vienoda
Svarbus priminimas: skydelis be apsaugų nėra paruoštas naudoti – be automatų ir 30 mA RCD jo įjungti negalima.DUK
Ar skydelyje yra automatai?
Ne – tai versija be apsaugų, su vieta 9 moduliams.Ar RCD privalomas?
Taip – lizdai iki 32 A, kuriais naudojasi nekvalifikuoti asmenys, turi būti apsaugoti RCD, kurio IΔn ≤ 30 mA (HD 60364-4-41).Kiek modulių užims apsaugos?
Pvz., 4P RCD – 4 moduliai, 3P automatas – 3, 1P automatas – 1 modulis.Kuo 3958 serija skiriasi nuo 3957?
3958 turi didesnį korpusą (330 mm aukščio) ir daugiau CEE lizdų galimybių.Kokiu kabeliu maitinti?
Pagal įvado apsaugą: 25 A – dažniausiai 5×4 mm², 32 A – 5×6 mm² Cu, tiksliai – skaičiavimu.Ar galima naudoti lauke?
Po stogeliu – taip (IP44); atvirai lietui ar plovimui rinkitės aukštesnę IP klasę.Pramoninis skydelis su kištukiniais lizdais | 1×CEE 32 A 5P + 1×CEE 16 A 5P + 3×230 V | 9 modulių | be apsaugų | IP44 | Famatel RW3958 | 3958.0013E
Famatel RW3958 3958.0013E – 9 modulių sieninis skydelis su 1× CEE 32 A 5P, 1× CEE 16 A 5P (400 V) ir 3× SCHUKO 16 A 230 V lizdais, be apsaugų, IP44, 330 × 215 × 150 mm. Lankstus sprendimas garažams, dirbtuvėms ir cechams, kai apsaugas parenka elektrikas.
Publikuota: 2026-10-30 · Duomenys sutikrinti su tiekėjo specifikacija: 2026-10-30
Publikuota: 2026-11-15 · Duomenys sutikrinti su gamintojo / tiekėjo specifikacija: 2026-11-15
Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.CE ženklinimas – ką tai reiškia pirkėjui?
CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.
Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.Ką užtikrina CE ženklinimas?
- Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
- Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
- Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
- Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
- Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.
Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.Svarbu žinoti
CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.
Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.
Pirkėjui naudinga, nes:
- produktas atitinka jam taikomus ES normatyvus;
- gaminys tinkamas naudoti pagal nurodytą paskirtį;
- mažesnė neatitikties ar nesaugaus naudojimo rizika;
- tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.
Trumpai
CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.

IP apsaugos klasė nurodo įrenginio atsparumą aplinkos veiksniams.

Pirmasis skaičius nurodo apsaugą nuo dulkių ir kietųjų kūnų.
Antrasis skaičius nurodo apsaugą nuo drėgmės
Pirmojo skaičiaus reikšmės:
- X — netestuotas;
- 0 — Nėra apsaugos;
- 1 — Atsparus didesniems nei 50 mm kietiesiems kūnams;
- 2 — Atsparus didesniems nei 12,5 mm kietiesiems kūnams;
- 3 — Atsparus didesniems nei 1 mm kietiesiems kūnams;
- 4 — Atsparus didesniems nei 1 mm kietiesiems kūnams;
- 5 — Atsparus dulkėms;
- 6 — Visiškai atsparus dulkėms.
Antrojo skaičiaus reikšmės:
- X — netestuotas;
- 0 — Nėra apsaugos;
- 1 — Atsparus vandens lašams krentantiems vertikaliai;
- 2 — Atsparus vandens lašams krentantiems 15º kampu;
- 3 — Atsparus lietui krentant 60º kampu;
- 4 — Atsparus vandens purslams;
- 5 — Atsparus vandens srautui;
- 6 — Atsparus dideliam vandens kiekiui;
- 7 — Atsparus trumpalaikiam panardinimui į vandenį iki 1 m gylyje;
- 8 — Atsparus ilgalaikiam panardinimui į vandenį iki 3 m gylyje.
